【数字IC设计】DC自动添加门控时钟

简介

数字电路的动态功耗主要是由于寄存器翻转带来的，为了降低芯片内部功耗，门控时钟的方案应运而生。作为低功耗设计的一种方法，门控时钟是指在数据无效时将寄存器的时钟关闭，以此来降低动态功耗。

在下图中，展示了加入门控时钟前后电路的变化。由图可知，采取门控时钟技术后，原先的MUX单元消失了（MUX数目和寄存器bit数目有关），但会增加1个额外的门控时钟单元。因此，插入门控时钟并不总是能带来面积上的收益，需要综合数据位宽来考虑。总结一下，就是：

• 插入门控时钟单元后，电路中的MUX就不需要了，如果数据D是多bit的（一般都是如此），插入CG后的面积可能反而会减少；
• 如果D是单bit信号，节省的功耗就比较少，但是如果D是一个32bit的信号，那么插入CG后节省的功耗就比较多了。

这里的决定因素就是D的位宽，若D的位宽很小，那么可能插入的CG面积比原来的MUX大很多，而且节省的功耗又很少，得不偿失。只有当D的位宽超过了一定的bit数后，插入CG的收益才会比较大。
关于这个临界值，不同的工艺可能不同，DC工具给的默认值是3。即，如果D的位宽超过了3bit，那么DC就会默认插入CG。
我们可以通过DC命令：

set_clock_gating_style -minimum_bitwidth 4
1

来控制芯片中，对不同位宽的寄存器是否自动插入CG。然而，一般情况我们都不会去修改它。

关于门控时钟的详细介绍，在文章中已经给出，这里不再赘述。

DC添加门控时钟

在实际的ASIC设计过程中，门控时钟不需要开发者自己写代码实现，完全可以通过对综合工具进行相应配置，让工具完成对电路添加合适的门控时钟。
下面是一个简单的关于门控时钟的实验：

RTL代码

数据宽度为3bit时：

module cg_top_w3
(
    input  logic         clk,
    input  logic         rst_n,
    input  logic         vld_in,
    input  logic [3-1:0] data_in,

    output logic         vld_out,
    output logic [3-1:0] data1_out,
    output logic [3-1:0] data2_out
);

always@(posedge clk or negedge rst_n) begin
    if(!rst_n) begin
        vld_out <= 1'b0;
    end
    else begin
        vld_out <= vld_in;
    end
end

always@(posedge clk or negedge rst_n) begin
    if(!rst_n) begin
        data1_out <= 'b0;
    end
    else if(vld_in) begin
        data1_out <= data_in;
    end
end

always@(posedge clk or negedge rst_n) begin
    if(!rst_n) begin
        data2_out <= 'b0;
    end
    else if(vld_in) begin
        data2_out <= data_in;
    end
    else begin
        data2_out <= '0;
    end
end

endmodule
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43

数据宽度为8bit时：

module cg_top_w8
(
    input  logic            clk,
    input  logic            rst_n,
    input  logic            vld_in,
    input  logic [8-1:0]    data_in,

    output logic            vld_out,
    output logic [8-1:0]    data1_out,
    output logic [8-1:0]    data2_out
);

always@(posedge clk or negedge rst_n) begin
    if(!rst_n) begin
        vld_out <= 1'b0;
    end
    else begin
        vld_out <= vld_in;
    end
end

always@(posedge clk or negedge rst_n) begin
    if(!rst_n) begin
        data1_out <= 'b0;
    end
    else if(vld_in) begin
        data1_out <= data_in;
    end
end

always@(posedge clk or negedge rst_n) begin
    if(!rst_n) begin
        data2_out <= 'b0;
    end
    else if(vld_in) begin
        data2_out <= data_in;
    end
    else begin
        data2_out <= '0;
    end
end

endmodule
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43

两者对应的tcl文件分别为：

set_app_var search_path ./LM
set_app_var target_library sc_max.db
set_app_var link_library sc_max.db
read_file -format sverilog {./cg_top_w3.sv}
check_design
create_clock -period 10 [get_ports clk]
check_design
set_clock_gating_style -minimum_bitwidth 4
compile -gate_clock
report_clock
report_timing
report_area
write_file -format verilog -output cg_top_w3_netlist.v

1
2
3
4
5
6
7
8
9
10
11
12
13
14

和

set_app_var search_path ./LM
set_app_var target_library sc_max.db
set_app_var link_library sc_max.db
read_file -format sverilog {./cg_top_w8.sv}
check_design
create_clock -period 1 [get_ports clk]
check_design
set_clock_gating_style -minimum_bitwidth 4
compile -gate_clock
report_clock
report_timing
report_power > cg_top_w8.power.rpt
report_area > cg_top_w8.area.rpt
write_file -format verilog -output cg_top_w8_netlist.v

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

其中，set_clock_gating_style -minimum_bitwidth 4用于告诉综合工具数据位宽大于等于多少的时候，开启门控时钟。在进行编译的时候，需要加上-gate_clock选项，即compile -gate_clock。

运行综合

输入dc进入dc shell后，输入source ./xxx.tcl文件运行，可以得到综合后的网表文件。
数据位宽为3bit：

/
// Created by: Synopsys DC Expert(TM) in wire load mode
// Version   : L-2016.03-SP1
// Date      : Sat Oct 14 10:44:29 2023
/


module cg_top_w3 ( clk, rst_n, vld_in, data_in, vld_out, data1_out, data2_out
 );
  input [2:0] data_in;
  output [2:0] data1_out;
  output [2:0] data2_out;
  input clk, rst_n, vld_in;
  output vld_out;
  wire   N4, N5, N6, n1;

  dfcrq1 vld_out_reg ( .D(vld_in), .CP(clk), .CDN(rst_n), .Q(vld_out) );
  decrq1 \data1_out_reg[2]  ( .D(data_in[2]), .ENN(n1), .CP(clk), .CDN(rst_n),
        .Q(data1_out[2]) );
  decrq1 \data1_out_reg[1]  ( .D(data_in[1]), .ENN(n1), .CP(clk), .CDN(rst_n),
        .Q(data1_out[1]) );
  decrq1 \data1_out_reg[0]  ( .D(data_in[0]), .ENN(n1), .CP(clk), .CDN(rst_n),
        .Q(data1_out[0]) );
  dfcrq1 \data2_out_reg[2]  ( .D(N6), .CP(clk), .CDN(rst_n), .Q(data2_out[2])
         );
  dfcrq1 \data2_out_reg[1]  ( .D(N5), .CP(clk), .CDN(rst_n), .Q(data2_out[1])
         );
  dfcrq1 \data2_out_reg[0]  ( .D(N4), .CP(clk), .CDN(rst_n), .Q(data2_out[0])
         );
  inv0d1 U3 ( .I(vld_in), .ZN(n1) );
  an02d1 U4 ( .A1(vld_in), .A2(data_in[2]), .Z(N6) );
  an02d1 U5 ( .A1(data_in[1]), .A2(vld_in), .Z(N5) );
  an02d1 U6 ( .A1(data_in[0]), .A2(vld_in), .Z(N4) );
endmodule

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

可以看到，数据位宽为3bit时，网表中没有门控时钟单元。
数据位宽为8bit时：

/
// Created by: Synopsys DC Expert(TM) in wire load mode
// Version   : L-2016.03-SP1
// Date      : Sat Oct 14 10:44:38 2023
/


module cg_top_w8 ( clk, rst_n, vld_in, data_in, vld_out, data1_out, data2_out
 );
  input [7:0] data_in;
  output [7:0] data1_out;
  output [7:0] data2_out;
  input clk, rst_n, vld_in;
  output vld_out;
  wire   N4, N5, N6, N7, N8, N9, N10, N11, net21;

  SNPS_CLOCK_GATE_HIGH_cg_top_w8 clk_gate_data1_out_reg ( .CLK(clk), .EN(
        vld_in), .ENCLK(net21) );
  dfcrq1 vld_out_reg ( .D(vld_in), .CP(clk), .CDN(rst_n), .Q(vld_out) );
  dfcrq1 \data1_out_reg[7]  ( .D(data_in[7]), .CP(net21), .CDN(rst_n), .Q(
        data1_out[7]) );
  dfcrq1 \data1_out_reg[6]  ( .D(data_in[6]), .CP(net21), .CDN(rst_n), .Q(
        data1_out[6]) );
  dfcrq1 \data1_out_reg[5]  ( .D(data_in[5]), .CP(net21), .CDN(rst_n), .Q(
        data1_out[5]) );
  dfcrq1 \data1_out_reg[4]  ( .D(data_in[4]), .CP(net21), .CDN(rst_n), .Q(
        data1_out[4]) );
  dfcrq1 \data1_out_reg[3]  ( .D(data_in[3]), .CP(net21), .CDN(rst_n), .Q(
        data1_out[3]) );
  dfcrq1 \data1_out_reg[2]  ( .D(data_in[2]), .CP(net21), .CDN(rst_n), .Q(
        data1_out[2]) );
  dfcrq1 \data1_out_reg[1]  ( .D(data_in[1]), .CP(net21), .CDN(rst_n), .Q(
        data1_out[1]) );
  dfcrq1 \data1_out_reg[0]  ( .D(data_in[0]), .CP(net21), .CDN(rst_n), .Q(
        data1_out[0]) );
  dfcrq1 \data2_out_reg[7]  ( .D(N11), .CP(clk), .CDN(rst_n), .Q(data2_out[7])
         );
  dfcrq1 \data2_out_reg[6]  ( .D(N10), .CP(clk), .CDN(rst_n), .Q(data2_out[6])
         );
  dfcrq1 \data2_out_reg[5]  ( .D(N9), .CP(clk), .CDN(rst_n), .Q(data2_out[5])
         );
  dfcrq1 \data2_out_reg[4]  ( .D(N8), .CP(clk), .CDN(rst_n), .Q(data2_out[4])
         );
  dfcrq1 \data2_out_reg[3]  ( .D(N7), .CP(clk), .CDN(rst_n), .Q(data2_out[3])
         );
  dfcrq1 \data2_out_reg[2]  ( .D(N6), .CP(clk), .CDN(rst_n), .Q(data2_out[2])
         );
  dfcrq1 \data2_out_reg[1]  ( .D(N5), .CP(clk), .CDN(rst_n), .Q(data2_out[1])
         );
  dfcrq1 \data2_out_reg[0]  ( .D(N4), .CP(clk), .CDN(rst_n), .Q(data2_out[0])
         );
  an02d1 U3 ( .A1(vld_in), .A2(data_in[5]), .Z(N9) );
  an02d1 U4 ( .A1(data_in[4]), .A2(vld_in), .Z(N8) );
  an02d1 U5 ( .A1(data_in[3]), .A2(vld_in), .Z(N7) );
  an02d1 U6 ( .A1(data_in[2]), .A2(vld_in), .Z(N6) );
  an02d1 U7 ( .A1(data_in[1]), .A2(vld_in), .Z(N5) );
  an02d1 U8 ( .A1(data_in[0]), .A2(vld_in), .Z(N4) );
  an02d1 U9 ( .A1(data_in[7]), .A2(vld_in), .Z(N11) );
  an02d1 U10 ( .A1(data_in[6]), .A2(vld_in), .Z(N10) );
endmodule

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61

可以看到，数据位宽为8bit时，网表中出现了门控时钟单元，即：

SNPS_CLOCK_GATE_HIGH_cg_top_w8 clk_gate_data1_out_reg ( .CLK(clk), .EN(vld_in), .ENCLK(net21) );
1

同时，由网表可知，data1_out是被门控了的，而data2_out没有被门控，这是因为data2_out在使能信号无效的时候没有保持自身的值，而是将它赋值为0。

面积比较

为了比较插入门控时钟前后电路的面积，我们进行了一个实验，即采用如下tcl脚本对数据位宽为8bit的设计进行了综合：

set_app_var search_path ./LM
set_app_var target_library sc_max.db
set_app_var link_library sc_max.db
read_file -format sverilog {./cg_top_w8.sv}
check_design
create_clock -period 1 [get_ports clk]
check_design
compile
report_clock
report_timing
report_power > cg_top_w8_nocg.power.rpt
report_area > cg_top_w8_nocg.area.rpt
write_file -format verilog -output cg_top_w8_nocg_netlist.v
1
2
3
4
5
6
7
8
9
10
11
12
13

可以看到，该脚本和先前脚本的区别是取消了compile命令的-gate_clock选项。下面是综合报告给出的面积数据：
开启门控时钟的，总面积为114.9：

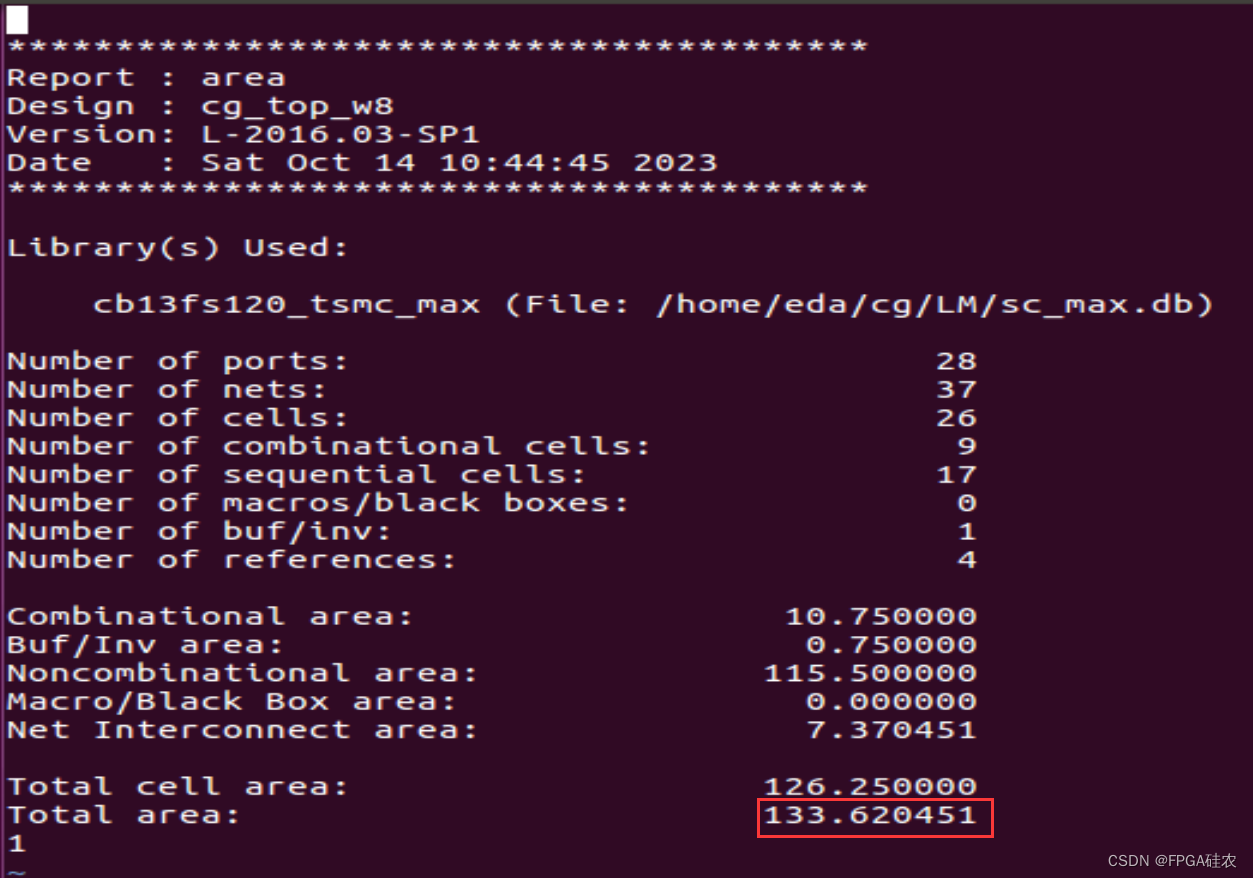

关闭门控时钟的，总面积为133.6：

由此可见，在数据位宽为8bit的情况下，对当前设计开启门控时钟可以节约14%的面积。
