codesys CNC控制程序

——————————————————————————————————

CNC G代码

——————————————————————————————————

N000 F10 E30
N001 G00 X250 Y120
N010 G03 I-100 J0 T360
N020 G00 X300 Y150
N030 G01 X500
N040 G01 Y30
N050 G01 X300
N060 G01 Y150

——————————————————————————————————

变量

——————————————————————————————————

PROGRAM PLC_PRG
VAR
    MC_PowerX:MC_Power;
    MC_PowerY:MC_Power;
    MC_PowerZ:MC_Power;
    SMC_Interpolator:SMC_Interpolator;
    SMC_TRAFO_Gantry3:SMC_TRAFO_Gantry3;
    SMC_ControlAxisByPosX:SMC_ControlAxisByPos;
    SMC_ControlAxisByPosY:SMC_ControlAxisByPos;
    SMC_ControlAxisByPosZ:SMC_ControlAxisByPos;

    x:INT;
    y:INT;
    z:INT;

    SMC_PathCopierFile:SMC_PathCopierFile;
    VisuStruct3DControl:VisuStruct3DControl;

    SMC_PositionTracker:SMC_PositionTracker;
    pointbuffer:ARRAY [0..100000] OF VisuStruct3DPathPoint;
END_VAR

——————————————————————————————————

程序

——————————————————————————————————

//使能X
MC_PowerX(
    Axis:=axisX ,
    Enable:=TRUE ,
    bRegulatorOn:=TRUE ,
    bDriveStart:=TRUE ,
    Status=> ,
    bRegulatorRealState=> ,
    bDriveStartRealState=> ,
    Busy=> ,
    Error=> ,
    ErrorID=> );

//使能Y
MC_PowerY(
    Axis:=axisY ,
    Enable:=TRUE ,
    bRegulatorOn:=TRUE ,
    bDriveStart:=TRUE ,
    Status=> ,
    bRegulatorRealState=> ,
    bDriveStartRealState=> ,
    Busy=> ,
    Error=> ,
    ErrorID=> );

//使能Z
MC_PowerZ(
    Axis:=axisZ ,
    Enable:=TRUE ,
    bRegulatorOn:=TRUE ,
    bDriveStart:=TRUE ,
    Status=> ,
    bRegulatorRealState=> ,
    bDriveStartRealState=> ,
    Busy=> ,
    Error=> ,
    ErrorID=> );

//插补器
SMC_Interpolator(
    bExecute:= ,
    poqDataIn:=ADR(CNC) ,
    bSlow_Stop:= ,
    bEmergency_Stop:= ,
    bWaitAtNextStop:= ,
    dOverride:= ,
    iVelMode:= ,
    dwIpoTime:=6000 ,
    dLastWayPos:= ,
    bAbort:= ,
    bSingleStep:= ,
    bAcknM:= ,
    bQuick_Stop:= ,
    dQuickDeceleration:= ,
    dJerkMax:= ,
    dQuickStopJerk:= ,
    bSuppressSystemMFunctions:= ,
    bDone=> ,
    bBusy=> ,
    bError=> ,
    wErrorID=> ,
    piSetPosition=> ,
    iStatus=> ,
    bWorking=> ,
    iActObjectSourceNo=> ,
    dActObjectLength=> ,
    dActObjectLengthRemaining=> ,
    dVel=> ,
    vecActTangent=> ,
    iLastSwitch=> ,
    dwSwitches=> ,
    dWayPos=> ,
    wM=> ,
    adToolLength=> ,
    Act_Object=> );

//解析XYZ
SMC_TRAFO_Gantry3(
    pi:=SMC_Interpolator.piSetPosition ,
    dOffsetX:= ,
    dOffsetY:= ,
    dOffsetZ:= ,
    dx=> ,
    dy=> ,
    dz=> );

//位置控制轴x
SMC_ControlAxisByPosX(
    Axis:=axisX ,
    iStatus:=SMC_Interpolator.iStatus ,
    bEnable:=SMC_Interpolator.bWorking ,
    bAvoidGaps:= ,
    fSetPosition:=SMC_TRAFO_Gantry3.dx ,
    fGapVelocity:=100 ,
    fGapAcceleration:=100 ,
    fGapDeceleration:=100 ,
    fGapJerk:=100 ,
    bBusy=> ,
    bCommandAborted=> ,
    bError=> ,
    iErrorID=> ,
    bStopIpo=> );

//位置控制轴y
SMC_ControlAxisByPosY(
    Axis:=axisY ,
    iStatus:=SMC_Interpolator.iStatus ,
    bEnable:=SMC_Interpolator.bWorking ,
    bAvoidGaps:= ,
    fSetPosition:=SMC_TRAFO_Gantry3.dy ,
    fGapVelocity:=100 ,
    fGapAcceleration:=100 ,
    fGapDeceleration:=100 ,
    fGapJerk:=100 ,
    bBusy=> ,
    bCommandAborted=> ,
    bError=> ,
    iErrorID=> ,
    bStopIpo=> );

//位置控制轴Z
SMC_ControlAxisByPosZ(
    Axis:=axisZ ,
    iStatus:=SMC_Interpolator.iStatus ,
    bEnable:=SMC_Interpolator.bWorking ,
    bAvoidGaps:= ,
    fSetPosition:=SMC_TRAFO_Gantry3.dz ,
    fGapVelocity:=100 ,
    fGapAcceleration:=100 ,
    fGapDeceleration:=100 ,
    fGapJerk:=100 ,
    bBusy=> ,
    bCommandAborted=> ,
    bError=> ,
    iErrorID=> ,
    bStopIpo=> );

x:=TO_INT(axisX.fActPosition);
y:=TO_INT(-axisY.fActPosition);
z:=TO_INT(axisZ.fActPosition);

//位置跟踪器
SMC_PositionTracker(
    bEnable:=SMC_Interpolator.bBusy ,
    bClear:=SMC_Interpolator.bDone ,
    dX:=axisX.fActPosition ,
    dY:=axisY.fActPosition ,
    dZ:=axisZ.fActPosition ,
    udiNumberOfPointsInArray:=SIZEOF(pointbuffer)/SIZEOF(pointbuffer[0]) ,
    pBuffer:=ADR(pointbuffer) ,
    vs3dt=> );

——————————————————————————————————

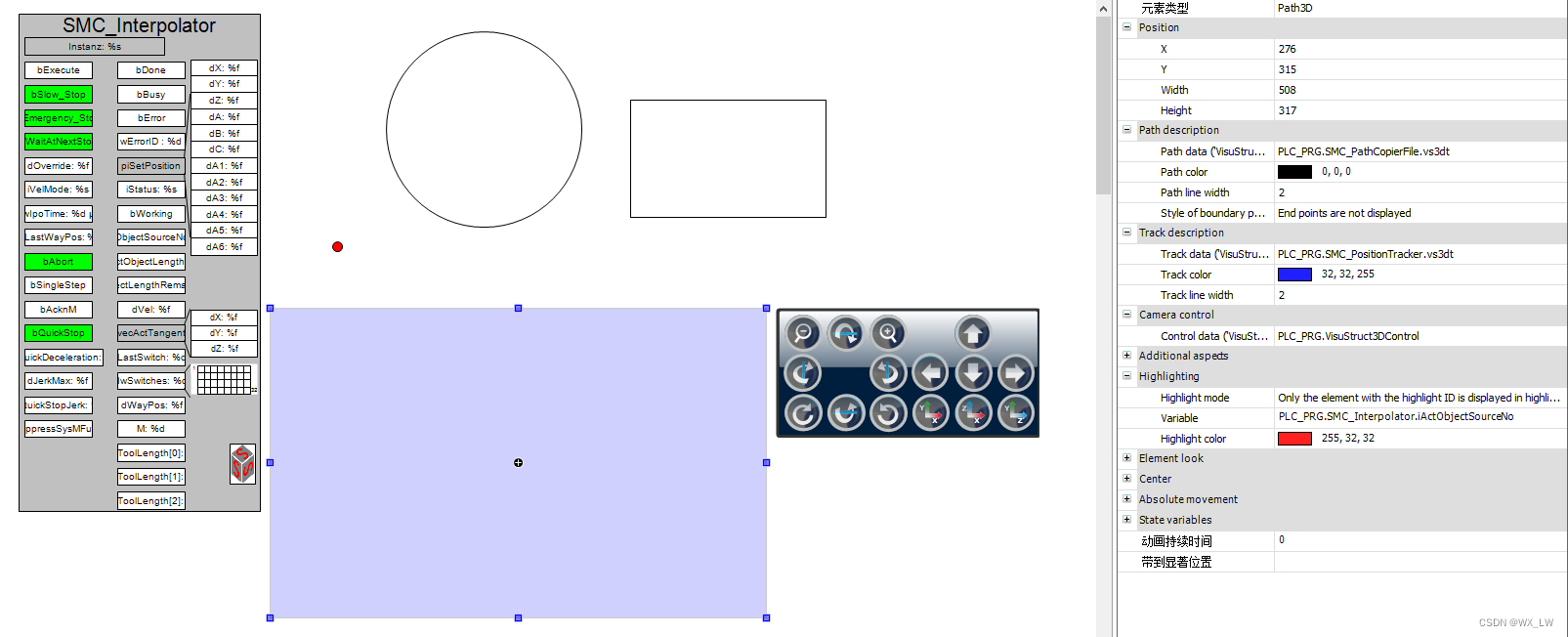

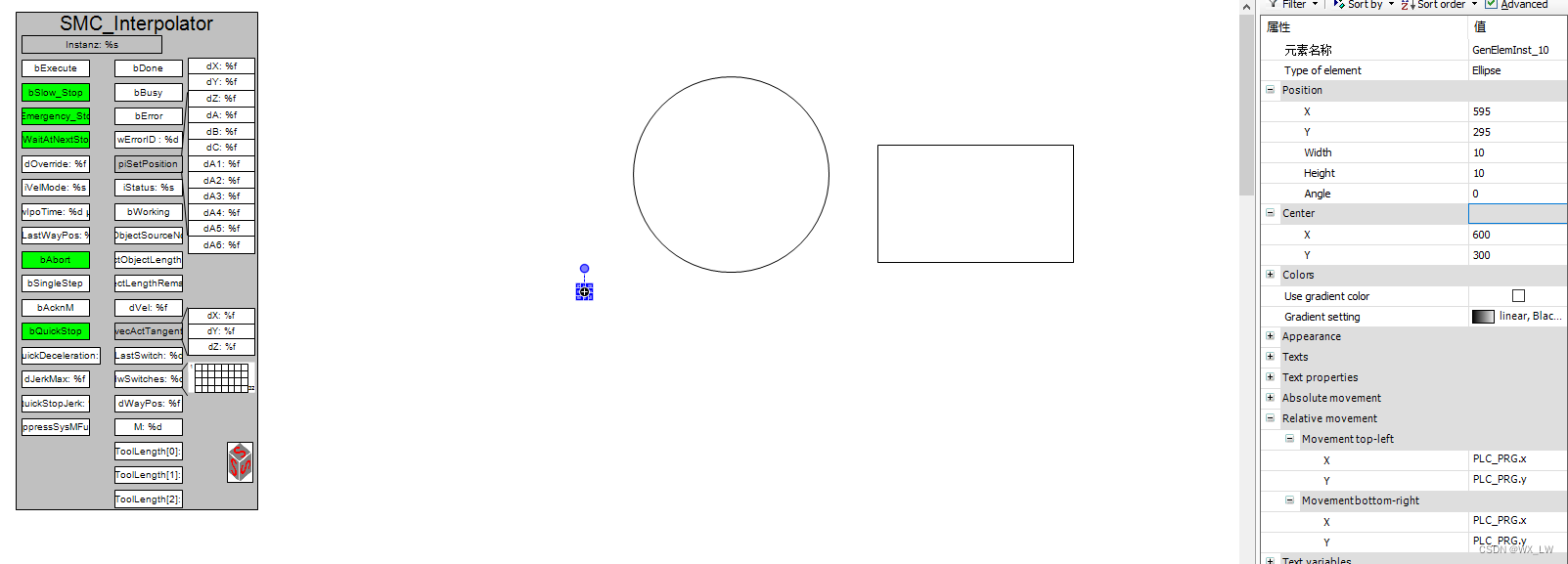

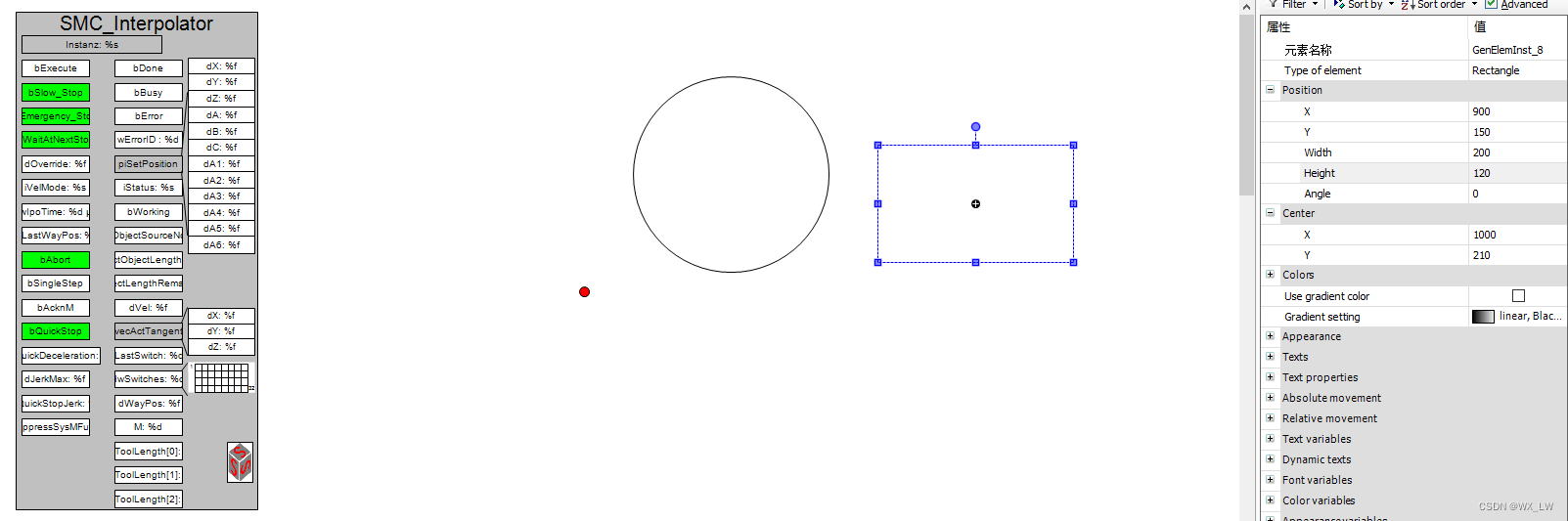

界面

——————————————————————————————————
