  大家好，我是阿赵。
  继续介绍Unity可视化Shader编辑工具ASE。之前的文章介绍了在ASE里面可以选择不同的Shader类型。这一篇来继续探讨一下，这些Shader类型究竟是什么。

一、所谓的Shader类型是什么

  选择不同的Shader类型，会出现不同的选项，这看起来很神奇。实际上，这些可以供我们选择的Shader类型，是ASE给我们做好的一些Shader模板。

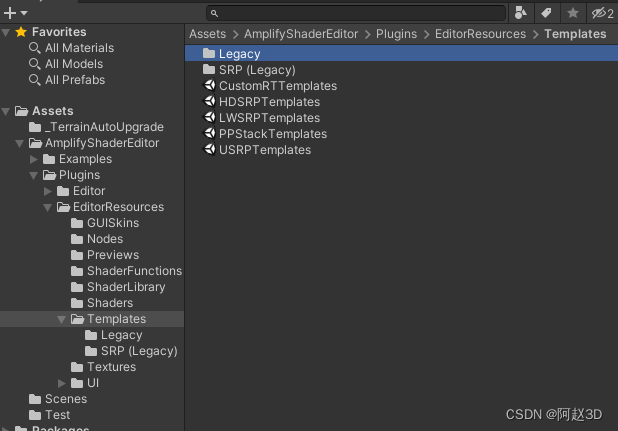

  在AmplifyShaderEditor/Plugins/EditorResources/Templates文件夹里面，可以看到模板文件夹，里面有各种各样的模板。有一些是Package文件，需要导入才能看到。
  直接打开这些模板文件，或者在ASE编辑器里面点击Edit Template按钮，都能打开模板文件。

二、模板的结构

  这里用一个UI的shader模板作为例子，打开看看模板是长什么样子的

Shader /*ase_name*/"Hidden/Templates/Legacy/UIDefault"/*end*/
{
	Properties
	{
		[PerRendererData] _MainTex ("Sprite Texture", 2D) = "white" {}
		_Color ("Tint", Color) = (1,1,1,1)

		_StencilComp ("Stencil Comparison", Float) = 8
		_Stencil ("Stencil ID", Float) = 0
		_StencilOp ("Stencil Operation", Float) = 0
		_StencilWriteMask ("Stencil Write Mask", Float) = 255
		_StencilReadMask ("Stencil Read Mask", Float) = 255

		_ColorMask ("Color Mask", Float) = 15

		[Toggle(UNITY_UI_ALPHACLIP)] _UseUIAlphaClip ("Use Alpha Clip", Float) = 0
		/*ase_props*/
	}

	SubShader
	{
		Tags
		{
			"Queue"="Transparent"
			"IgnoreProjector"="True"
			"RenderType"="Transparent"
			"PreviewType"="Plane"
			"CanUseSpriteAtlas"="True"
		}

		Stencil
		{
			Ref [_Stencil]
			Comp [_StencilComp]
			Pass [_StencilOp]
			ReadMask [_StencilReadMask]
			WriteMask [_StencilWriteMask]
		}

		Cull Off
		Lighting Off
		ZWrite Off
		ZTest [unity_GUIZTestMode]
		Blend SrcAlpha OneMinusSrcAlpha
		ColorMask [_ColorMask]

		/*ase_pass*/
		Pass
		{
			Name "Default"
		CGPROGRAM
			#pragma vertex vert
			#pragma fragment frag
			#pragma target 3.0

			#include "UnityCG.cginc"
			#include "UnityUI.cginc"

			#pragma multi_compile __ UNITY_UI_CLIP_RECT
			#pragma multi_compile __ UNITY_UI_ALPHACLIP

			/*ase_pragma*/

			struct appdata_t
			{
				float4 vertex   : POSITION;
				float4 color    : COLOR;
				float2 texcoord : TEXCOORD0;
				UNITY_VERTEX_INPUT_INSTANCE_ID
				/*ase_vdata:p=p;uv0=tc0.xy;c=c*/
			};

			struct v2f
			{
				float4 vertex   : SV_POSITION;
				fixed4 color    : COLOR;
				half2 texcoord  : TEXCOORD0;
				float4 worldPosition : TEXCOORD1;
				UNITY_VERTEX_INPUT_INSTANCE_ID
				UNITY_VERTEX_OUTPUT_STEREO
				/*ase_interp(2,):sp=sp.xyzw;uv0=tc0.xy;c=c;uv1=tc1.xyzw*/
			};

			uniform fixed4 _Color;
			uniform fixed4 _TextureSampleAdd;
			uniform float4 _ClipRect;
			uniform sampler2D _MainTex;
			/*ase_globals*/

			v2f vert( appdata_t IN /*ase_vert_input*/ )
			{
				v2f OUT;
				UNITY_SETUP_INSTANCE_ID( IN );
                UNITY_INITIALIZE_VERTEX_OUTPUT_STEREO(OUT);
				UNITY_TRANSFER_INSTANCE_ID(IN, OUT);
				OUT.worldPosition = IN.vertex;
				/*ase_vert_code:IN=appdata_t;OUT=v2f*/

				OUT.worldPosition.xyz += /*ase_vert_out:Offset;Float3*/ float3( 0, 0, 0 ) /*end*/;
				OUT.vertex = UnityObjectToClipPos(OUT.worldPosition);

				OUT.texcoord = IN.texcoord;

				OUT.color = IN.color * _Color;
				return OUT;
			}

			fixed4 frag(v2f IN /*ase_frag_input*/ ) : SV_Target
			{
				/*ase_frag_code:IN=v2f*/
				half4 color = /*ase_frag_out:Color;Float4*/(tex2D(_MainTex, IN.texcoord) + _TextureSampleAdd) * IN.color/*end*/;

				#ifdef UNITY_UI_CLIP_RECT
                color.a *= UnityGet2DClipping(IN.worldPosition.xy, _ClipRect);
                #endif

				#ifdef UNITY_UI_ALPHACLIP
				clip (color.a - 0.001);
				#endif

				return color;
			}
		ENDCG
		}
	}
	CustomEditor "ASEMaterialInspector"
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127

  可以看到，在这个模板文件里面，总体上的结构和我们平常看到的shader并没有太大的差异。不过在一些关键的地方，出现了/**/备注。比如/ase_name/或者/ase_props/这种。
  很显然，ASE模板是通过这种备注的形式，把一个模板shader划分了很多段，并且通过备注让生成最终代码时识别到每一个段的作用，并且用后面生成的代码作为替代。
  所以，这些包含了特定格式的备注，是必须存在的，不能随手把它们删掉了。如果我们需要修改模板，就要在理解了每个部分的作用的情况下，在允许的范围内添加或者减少内容。

三、自定义一个多Pass的模板

  虽然ASE已经提供了很多Shader类型的模板给我们用，但有时候，我们还是觉得这些Shader类型不够用。既然知道了模板的格式，那么我们自己也可以创建一些模板供自己使用。
  这里我打算写一个多个Pass的模板作为例子。
  原来的模板里面，基本上都只有一个输出，这是因为这些模板都只有一个Pass

  但有时候的效果，一个Pass是不够的，所以我们可能需要2个或者更多的Pass，比如这样：

  下面开始制作这个模板。

1、复制一个Unlit的模板，并自行改一个名字

2、打开这个模板文件，把里面的Shader名也改了

3、给当前的Pass命名

4、复制当前的Pass

  在复制的时候，记得要包含着/ase_pass/一起复制，复制完之后，把第二个pass的名字也改一下。
在第二个pass的结尾，需要加上/ase_pass_end/

5、查看模板

  如果一切正确，那么现在ShaderType里面，应该有刚刚制作的模板选择了。

  可以看到，第一个pass的名字，是和当前这个Shader的名字一样的，而第二个pass的名字，就是刚才在模板里面输入的UnitPass2了。

6、根据需要自定义选项

  可以看到，在生产的shader里面，可以选择所有的shader选项。

  有时候我们并不想所有的选项都是可选的，想隐藏一些。这里先看看为什么所有的选项都能看得到。

  这是因为在模板里面有一句注释/ase_all_modules/。这句话代表了，所有的属性都会显示出来。
  如果不想那样，那就把/ase_all_modules/删掉。这时候，就不是所有的选项都可以看得到了。

  接下来，如果需要什么属性，就在模板里面写，比如需要可以修改Blend混合模式，就把BlendMode加到模板里面

  这时候，该模板的shader就可以选择混合模式了

  如果把混合模式写在pass里面

  那么模板里面的混合模式选项也会到了pass里面

  其他的属性也是这样的原理，你想它出现在哪里，就在模板里面加在哪里。

四、总结

  介绍到了这一篇，ASE的神秘面纱已经被掀开了一大部分了。所谓的Shader类型，其实就是各种预先写好的模板文件。编辑节点，实际上就是用节点来生成中间的算法，然后再把这些算法通过模板文件指定的位置替代原有的内容，最终生成出Shader代码。
  理解了这些东西之后，就更容易发现，ASE是一个很方便的可视化工具，但它的一切还是建立在本身已经对Shader有一定了解的基础上的，而并不是通过使用ASE，就能把一个完全不懂写Shader的人变得会写Shader。ASE只是通过模板和节点，把写代码的过程加快或者省略掉，让编写Shader的人的精力集中于节点算法的连接，最后直接生成出可以用的代码。
