Altium Designer实用系列(一)----原理图导入PCB、PCB板子外形、多层板绘制等

一、原理图导入PCB

  绘制原理图就不必多说了，根据自己电路的需求，去设计电源、芯片的外围电路、MCU外设分配就好。接下来主要介绍的是在导入PCB前对原理图的检查：

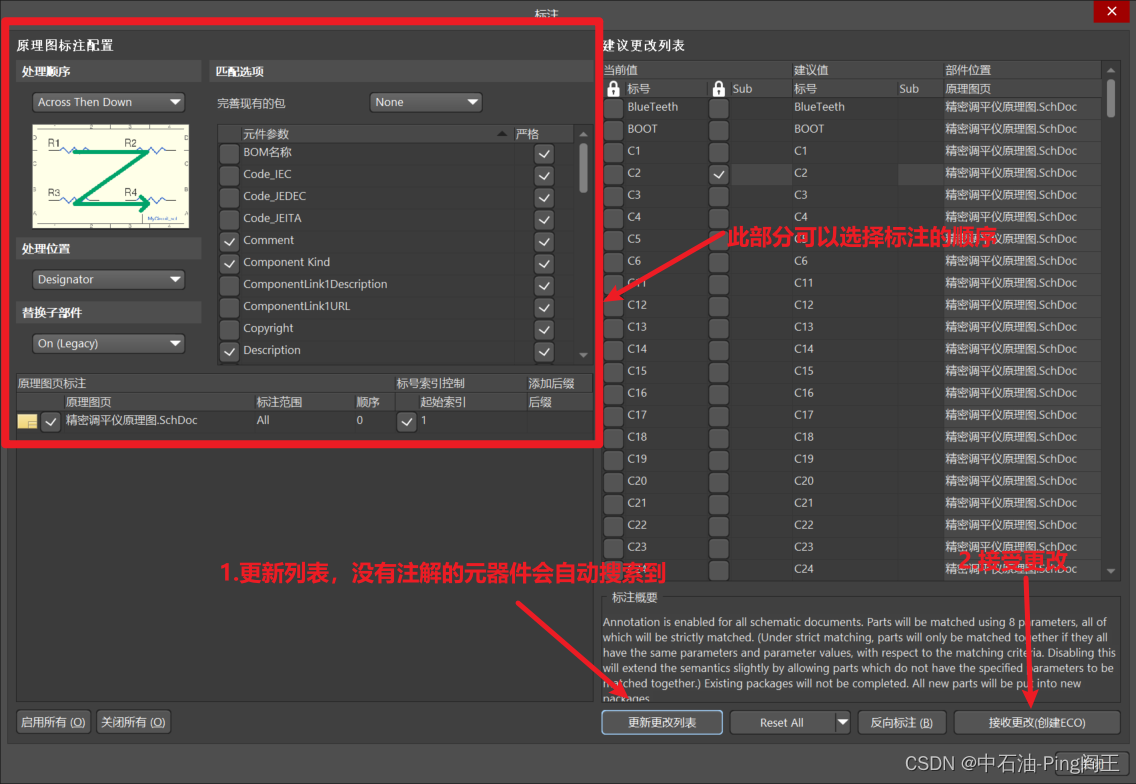

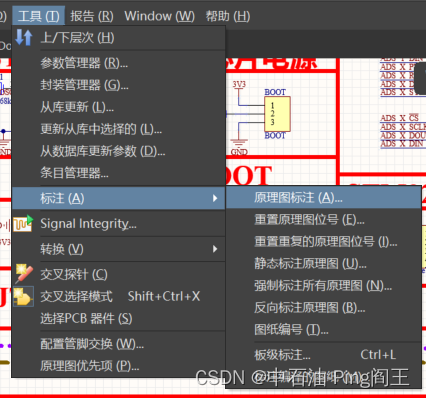

1. 元器件标号注解

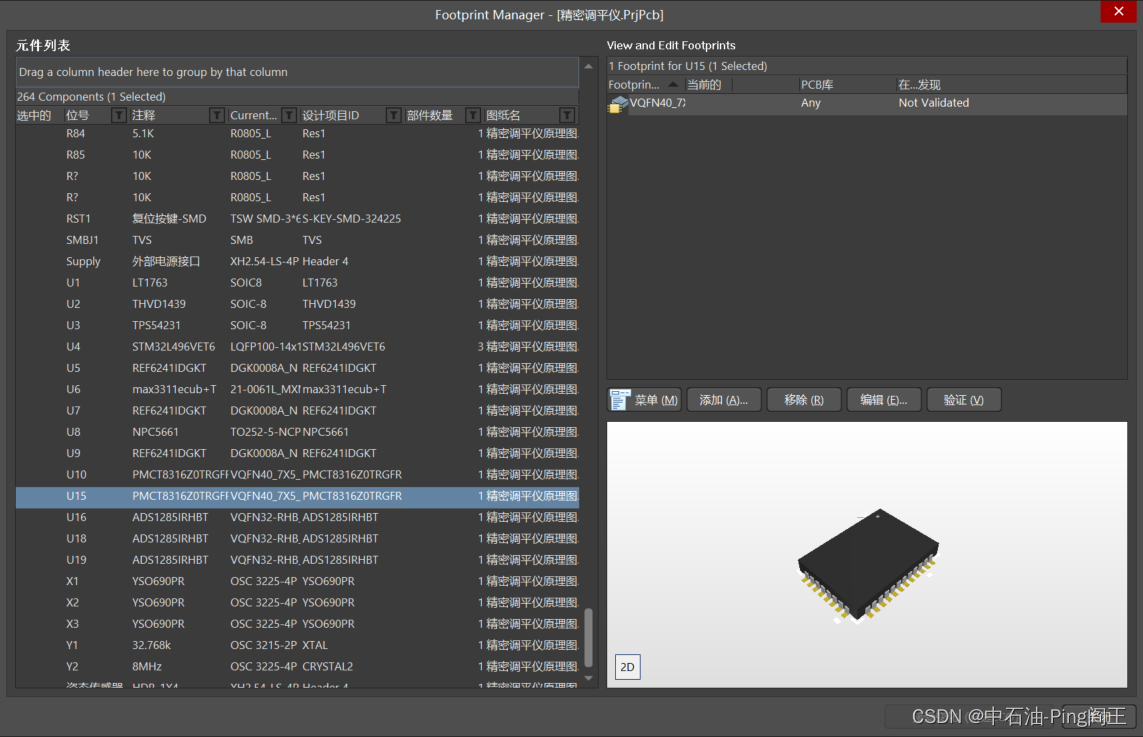

2. 元器件封装确认：工具->封装管理器：
     确认好每个元器件的封装，一定要仔细对比，尤其是一些芯片，要找到芯片的数据手册或者封装相关的数据，和自己确定的封装对比一下。否则到时候封装错了，整个板子基本上也就是废了，除非有补救的机会(飞线，更换相同引脚功能的其他芯片等)。

3. 编译原理图，确认有无错误等：

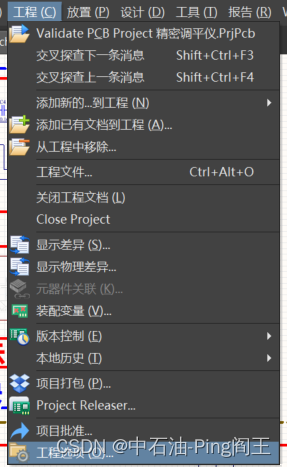

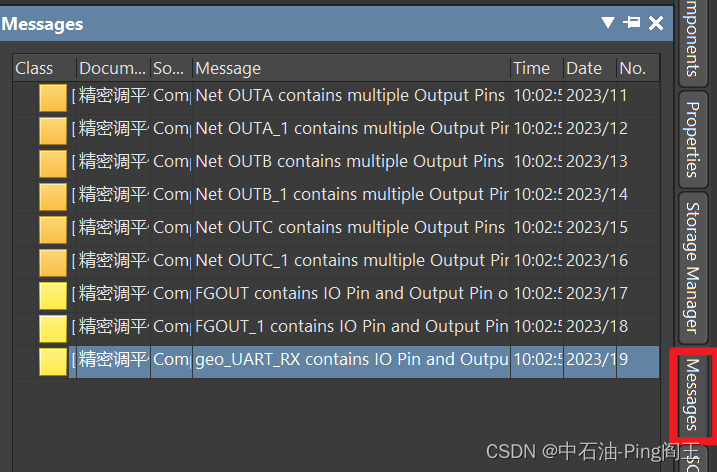

     编译完成之后，会在message对话框弹出原理图中存在的错误或者警告。有些无关紧要的警告，可以忽略。当然，你也可以根据自己的情况来确定错误等级：点击工程->工程选项。

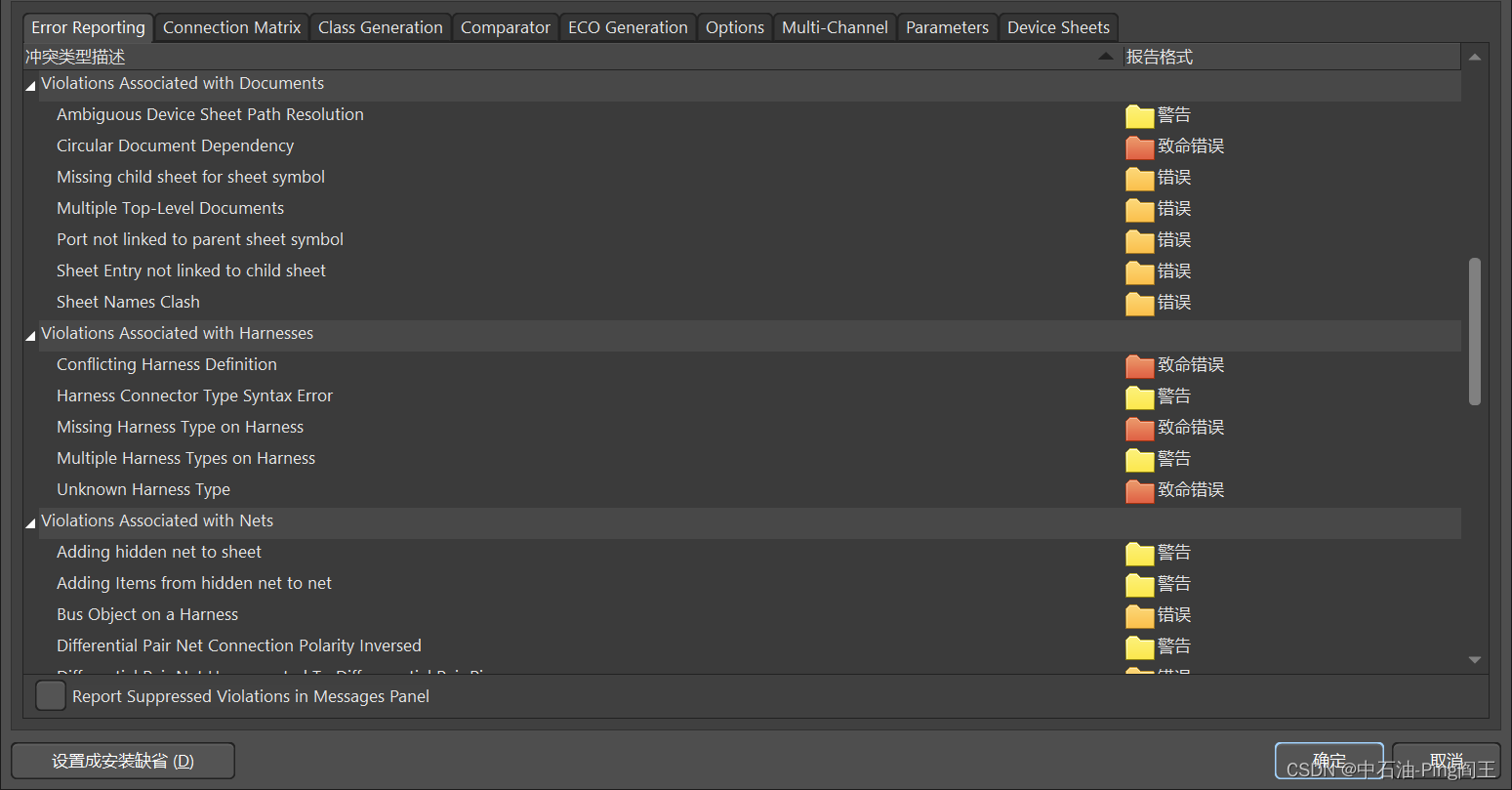

     之后在弹出的窗口中选择错误的类型，然后修改自己的报告格式就可以了。

     如果没有错误，就可以将原理图导入到PCB当中去了，我的工程中有两个PCB文件，所以在点击"设计"后可以选择两个PCB。注意：个人推荐在一个工程中，最好只有一个原理图文件，PCB文件可以有多个(之前遇到过多个原理图，在将一个原理图导入PCB时，会把其他的原理图也一起导入过去了，这有可能是我操作失误导致的)。


二、PCB板子外形

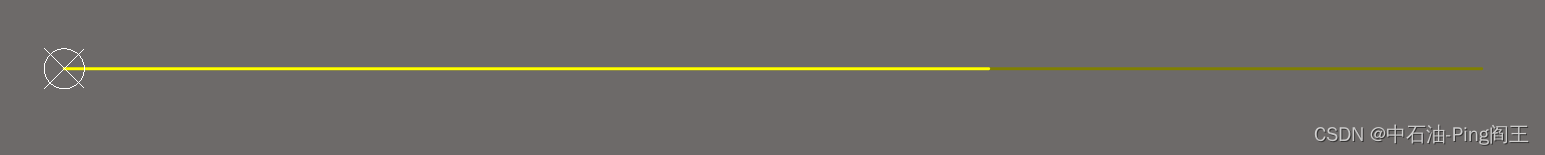

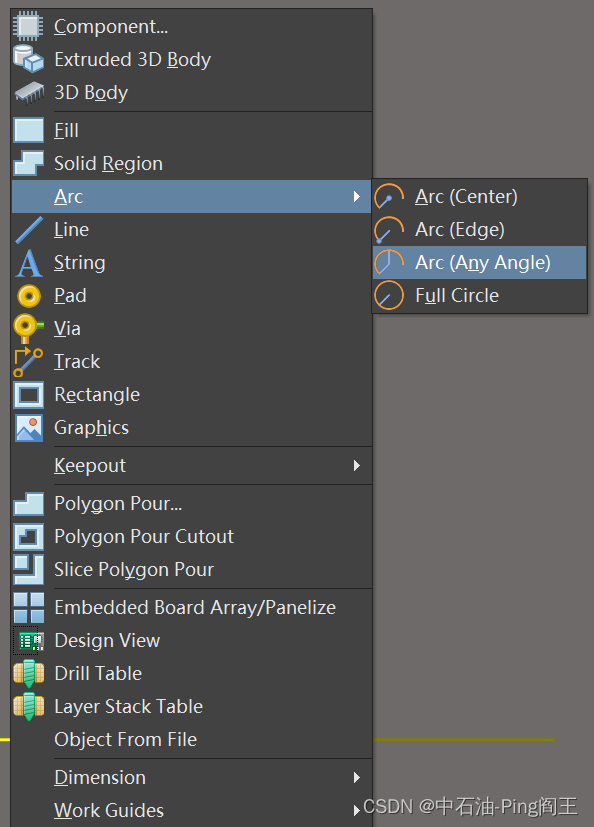

  本篇博客将会设计一个半圆环形状的PCB外形，首先是确定画内外半径的两条线，我用的外径为92mm,内径为60mm。然后选择keepout层，选择圆弧(any angle),之后由事先画好的线的末端起，到原点结束。

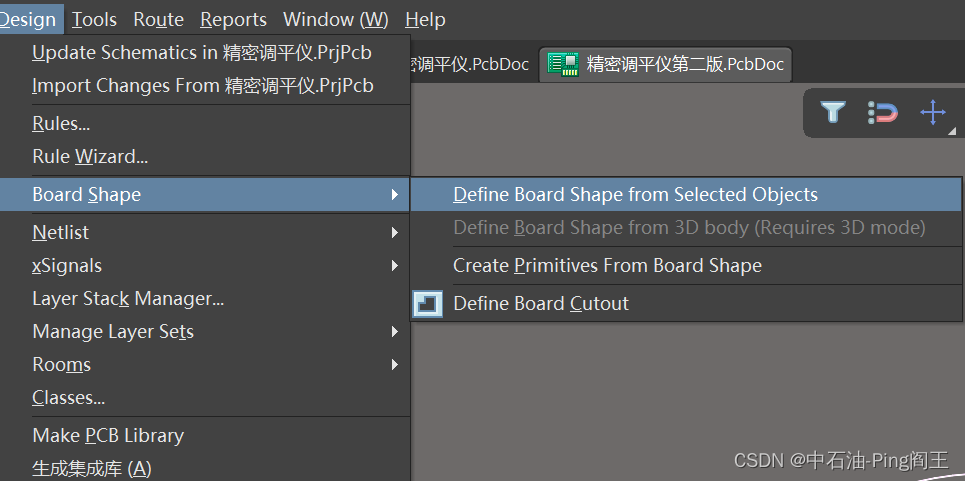

  之后再按快捷键"P+L"用直线将圆弧补齐即可，接着框选所有的keepout线，按照下图设置即可：

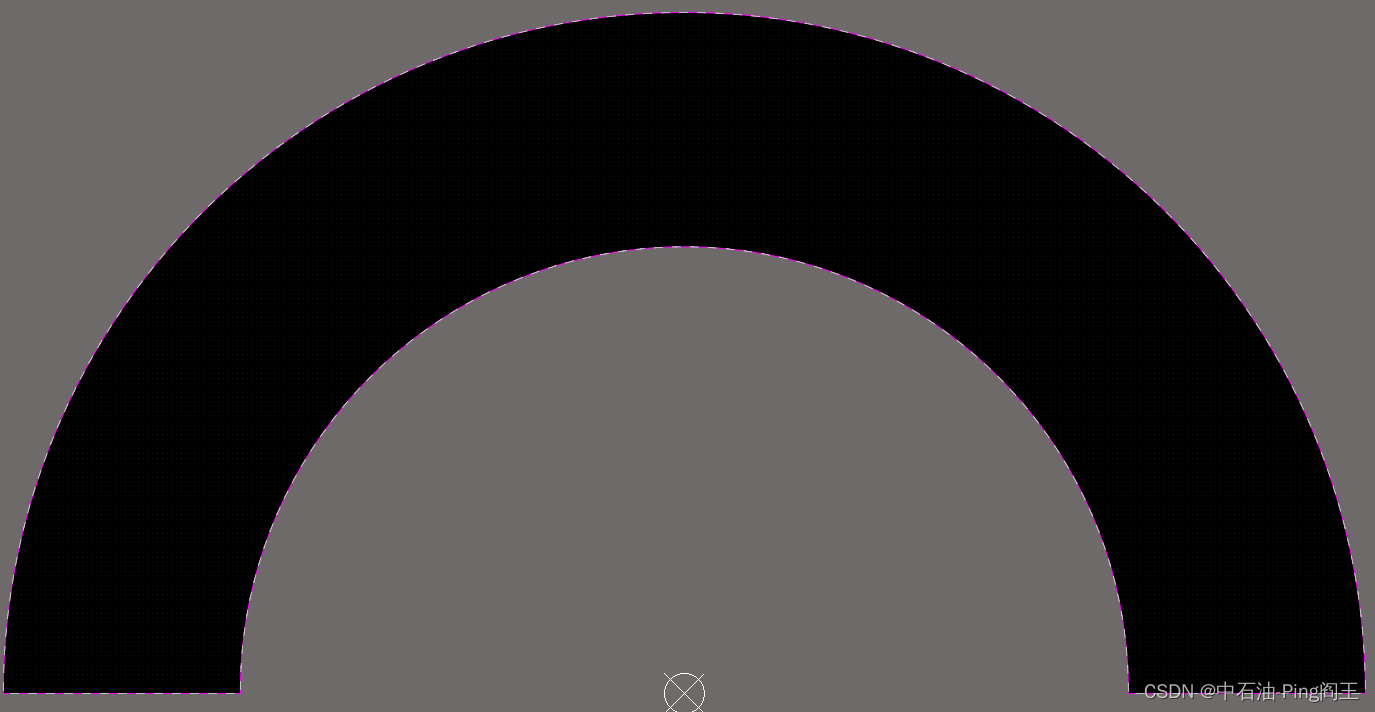

  大概外形确定好之后，就可以再根据自己的需求去放置螺丝孔或者其他的，下面的就不再详细介绍了。

三、多层板绘制

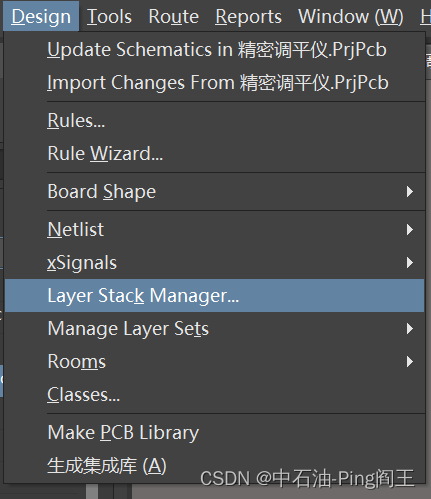

  按照下图的步骤，设置多层：

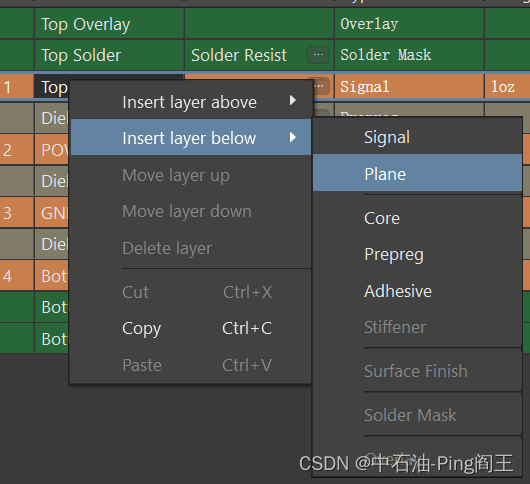

  选择top layer，继续按照下图进行：选择之后会自动插入两层平面层和电气阻隔层。

  之后进行布线即可，具体可参考博客：Altium AD20的四层板叠层管理、平面层20H内缩，该博客介绍的更为专业和详细，可供参考。
