1.NTC的原理

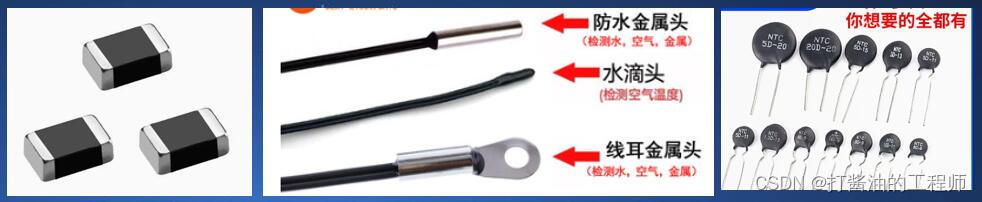

NTC（Negative Temperature Coefficient）是指随温度上升电阻呈指数关系减小、具有负温度系数的热敏电阻现象和材料。该材料是利用锰、铜、硅、钴、铁、镍、锌等两种或两种以上的金属氧化物进行充分混合、成型、烧结等工艺而成的半导体陶瓷，可制成具有负温度系数（NTC）的热敏电阻。其电阻率和材料常数随材料成分比例、烧结气氛、烧结温度和结构状态不同而变化。现在还出现了以碳化硅、硒化锡、氮化钽等为代表的非氧化物系NTC热敏电阻材料。

材料学中阻值和温度的关系，公式： Rt = RT0EXP(Bn(1/T-1/T0))
式中RT、RT0分别为温度T、T0时的电阻值，Bn为材料常数．陶瓷晶粒本身由于温度变化而使电阻率发生变化，这是由半导体特性决定的。

可以看一下实际的一个表格(温度和电阻的表也叫RT表)

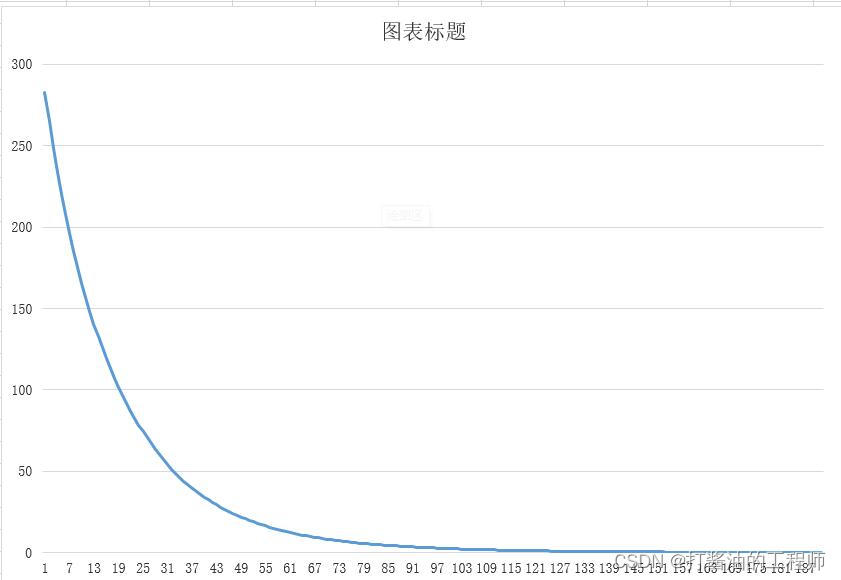

厂家一般会提供给你这样一个表格，当前温度对应的一个电阻的阻值，那我们把它拉成一个表格以后就可以很清晰的看到：
随温度升高，阻值变小，而且它每一个阻值对应的温度都是恒定的。采集出NTC的阻值，来换算出温度。非常常用的温度采集的办法。

开发板上的NTC

电路图：

NTC上部接R6的一个10K的一个分压电阻，与NTC串联，并且这个NTC边上并了一个电容（起滤波作用，可忽略）。
实际的电路示意为：

可以理解为是这么两个电阻，进行的一个分压，输出电压可以按公式计算。
实际使用是，单片机采集到的一个这个脚的电压，相当于就是Vref的一个电压，也就是我们这里Vref，和单片机的VREF一致。这边对应的是4096，如果说换算成ADC的话。
也就是可以用adc的数值去代表，对应的一个输出的一个adc的数值。可以在表格上查找或者插值。可以让单片机轻松很多嘛。计算的到可以用表格，帮助我们很快的计算出温度。单片机尽量不让它做复杂的运算，我们采集到单片机的ADC值是不是0-4095，只能采集整数，需要再数据处理时日前4舍5入。

假设采集数值为3908，则温度是-35度，那么如果采集值正好是3913，数值正好卡在3908,3918之间。可以假设，它如果说两个点之间间隙特别近，可近似为一条直线，可进行线性插值，

线性插值，得到结果。

2.NTC的测温程序编写

复制上节工程14.ADC应用，改名为：15.NTC温度采集,新建\HARDWARE\NTC，单独模块，并将.h文件加入C251引用路径。
需要新建采集函数，输入参数是一个0至4095的一个ADC数值，输出是一个-40至150度的温度，温度换算成整数-400至1500，放大10倍（保留1位小数）
函数返回值就是int类型：int Temp_Cal(u16 adc);
以后的场景中不一定是NTC，也可能是PT100等其他传感器，单独用函数比较容易模块化管理。
在ntc.c中加入函数定义及头文件引用，主函数里也要调用：

#include "ntc.h"


//========================================================================
// 函数名称:Temp_Cal
// 函数功能:将读取到的ADC数值换算成温度
// 入口参数: @adc:adc的数值
// 函数返回:当前的温度值，保留1位小数，-40至-150度的温度对应的数值为-400至1500
// 当前版本: VER1.0
// 修改日期: 2023
// 当前作者:
// 其他备注:
//========================================================================
int Temp_Cal(u16 adc)
{

}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

可以把对应的参数数组先写过来方便查看，加入3列：adc数值 温度 序号，对齐一下。先定义数组：
有3956，肯定是16位的，数组定义的数据部分需要加大括号，表示赋初值：

u16 adc_table[]=
{ //adc数值	温度		序号
	3956, 	//-40		0
	3947, 	//-39		1
	3937, 	//-38		2
	3928, 	//-37		3
	3918, 	//-36		4
	3908, 	//-35		5
	3897, 	//-34		6
	3886, 	//-33		7
	3874, 	//-32		8
	3863, 	//-31		9
	3850, 	//-30		10
	3837, 	//-29		11
	3824, 	//-28		12
	3810, 	//-27		13
	3795, 	//-26		14
	3779, 	//-25		15
	3763, 	//-24		16
	3747, 	//-23		17
	3729, 	//-22		18
	3711, 	//-21		19
	3693, 	//-20		20
	3673, 	//-19		21
	3653, 	//-18		22
	3632, 	//-17		23
	3610, 	//-16		24
	3587, 	//-15		25
	3563, 	//-14		26
	3538, 	//-13		27
	3513, 	//-12		28
	3486, 	//-11		29
	3458, 	//-10		30
	3429, 	//-9		31
	3400, 	//-8		32
	3369, 	//-7		33
	3338, 	//-6		34
	3305, 	//-5		35
	3272, 	//-4		36
	3238, 	//-3		37
	3203, 	//-2		38
	3167, 	//-1		39
	3131, 	//0			40
	3093, 	//1			41
	3055, 	//2			42
	3016, 	//3			43
	2977, 	//4			44
	2936, 	//5			45
	2895, 	//6			46
	2853, 	//7			47
	2811, 	//8			48
	2768, 	//9			49
	2725, 	//10		50
	2682, 	//11		51
	2637, 	//12		52
	2593, 	//13		53
	2548, 	//14		54
	2503, 	//15		55
	2458, 	//16		56
	2412, 	//17		57
	2366, 	//18		58
	2321, 	//19		59
	2275, 	//20		60
	2229, 	//21		61
	2184, 	//22		62
	2138, 	//23		63
	2093, 	//24		64
	2048, 	//25		65
	2003, 	//26		66
	1959, 	//27		67
	1914, 	//28		68
	1871, 	//29		69
	1827, 	//30		70
	1784, 	//31		71
	1742, 	//32		72
	1699, 	//33		73
	1658, 	//34		74
	1617, 	//35		75
	1577, 	//36		76
	1537, 	//37		77
	1498, 	//38		78
	1459, 	//39		79
	1421, 	//40		80
	1384, 	//41		81
	1348, 	//42		82
	1312, 	//43		83
	1277, 	//44		84
	1243, 	//45		85
	1209, 	//46		86
	1176, 	//47		87
	1144, 	//48		88
	1112, 	//49		89
	1082, 	//50		90
	1052, 	//51		91
	1023, 	//52		92
	994	, 	//53		93
	966	, 	//54		94
	939	, 	//55		95
	913	, 	//56		96
	887	, 	//57		97
	862	, 	//58		98
	837	, 	//59		99
	813	, 	//60		100
	790	, 	//61		101
	768	, 	//62		102
	745	, 	//63		103
	724	, 	//64		104
	703	, 	//65		105
	683	, 	//66		106
	664	, 	//67		107
	644	, 	//68		108
	626	, 	//69		109
	608	, 	//70		110
	590	, 	//71		111
	573	, 	//72		112
	557	, 	//73		113
	541	, 	//74		114
	525	, 	//75		115
	510	, 	//76		116
	495	, 	//77		117
	481	, 	//78		118
	468	, 	//79		119
	454	, 	//80		120
	441	, 	//81		121
	429	, 	//82		122
	417	, 	//83		123
	405	, 	//84		124
	394	, 	//85		125
	382	, 	//86		126
	372	, 	//87		127
	361	, 	//88		128
	351	, 	//89		129
	342	, 	//90		130
	332	, 	//91		131
	323	, 	//92		132
	314	, 	//93		133
	305	, 	//94		134
	297	, 	//95		135
	289	, 	//96		136
	281	, 	//97		137
	274	, 	//98		138
	266	, 	//99		139
	259	, 	//100		140
	252	, 	//101		141
	246	, 	//102		142
	239	, 	//103		143
	233	, 	//104		144
	227	, 	//105		145
	221	, 	//106		146
	215	, 	//107		147
	209	, 	//108		148
	204	, 	//109		149
	199	, 	//110		150
	194	, 	//111		151
	189	, 	//112		152
	184	, 	//113		153
	179	, 	//114		154
	175	, 	//115		155
	170	, 	//116		156
	166	, 	//117		157
	162	, 	//118		158
	158	, 	//119		159
	154	, 	//120		160
	150	, 	//121		161
	146	, 	//122		162
	143	, 	//123		163
	139	, 	//124		164
	136	, 	//125		165
	133	, 	//126		166
	129	, 	//127		167
	126	, 	//128		168
	123	, 	//129		169
	120	, 	//130		170
	117	, 	//131		171
	114	, 	//132		172
	112	, 	//133		173
	109	, 	//134		174
	106	, 	//135		175
	104	, 	//136		176
	101	, 	//137		177
	99	, 	//138		178
	97	, 	//139		179
	94	, 	//140		180
	92	, 	//141		181
	90	, 	//142		182
	88	, 	//143		183
	86	, 	//144		184
	84	, 	//145		185
	82	, 	//146		186
	80	, 	//147		187
	78	, 	//148		188
	76	, 	//149		189
	75	, 	//150		190
};

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195

根据温度-ADC值计算表，adc数值的最大值3956，最小值75，此区间以外的数值无效，先剔除：
如果大于数据表最大值，直接返回最小值（int类型最小值： -32768）,小于最小值，不处理，直接返回最大值，其他情况再进行逐一比较：

	if( adc > adc_table[0] )				//温度大于最小温度的adc数值，表示超量程，返回最小数值
		return -32768;
	else if ( adc < adc_table[190] )		//不处理，直接返回最大值
		return 32767;
	else									//循环比较
	{
	}
1
2
3
4
5
6
7

else中比较数据的三种情况，等于，小于和大于：

		for( i=0;i<190;i++)					//数据的三种情况，等于，小于和大于
		{
			if( adc == adc_table[i] )
			{
				return  i-40;				//换算成温度减40
			}
			else if( adc < adc_table[i] )
			{
				//不处理，i会++
			}
			else
			{
				return i-1-40;
			}
		}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

在demo.c中调用函数Temp_Cal进行测试。删除while中的无用代码，定义变量：int TEMP_VAL;//存放温度数值。
假定adc数据为1500（用于测试）：

	while(1)		//死循环
	{
		delay_ms(2);
		if( DeviceState != DEVSTATE_CONFIGURED ) 	//
			continue;
		if( bUsbOutReady )
		{
			usb_OUT_done();

            TEMP_VAL = Temp_Cal(1500);              //根据adc计算当前温度

            printf("当前温度：%d\r\n",TEMP_VAL);
		}

		if( TIM_10MS_Flag==1 )									//如果10ms到了
		{
			TIM_10MS_Flag = 0;									//清空标志位

		}

	}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

打开adc初始化，屏蔽VREF_VAL：

	ADC_Init();

	//VREF_VAL = ADC_VrefCal();//adc初始化+电源电压读取
1
2
3

编译，下载，在串口工具中随意发送内容，单片机接收到一个数据信息后，就可以执行if( bUsbOutReady )的内容：
发送任意数据，显示：“当前温度：37”，实现了整数部分的显示。
接下来要把小数部分也显示出来。保留1位小数显示出来，修改：

			else
			{
				i = i - 1;

				temp = adc_table[i] - adc;
				temp = temp *10 / (adc_table[i]-adc_table[i+1]);
				temp += (i-40)*10;
				return temp;
			}
1
2
3
4
5
6
7
8
9

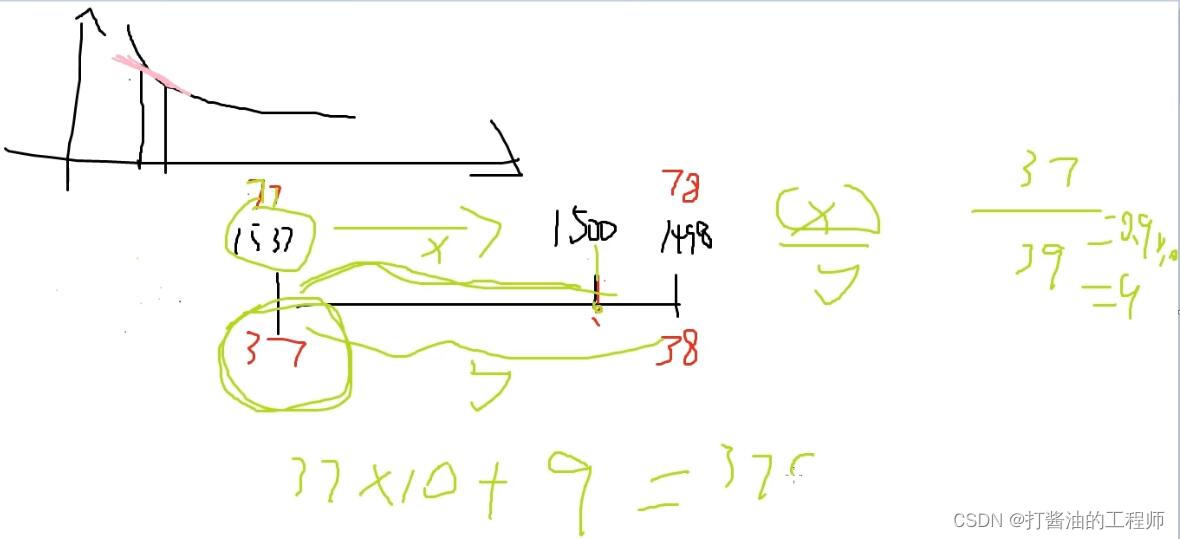

插值计算示意图：

如果adc的入口参数是1500，计算返回值为379，重新编译下载，串口工具显示：“当前温度：379”，已正常实现。

3.实战小练

做一个简易温度计
1.能检测当前的温度,保留一位小数；(上节函数已实现)
2.数码管显示当前温度。在demo.c中的 TIM_10MS_Flag代码段中实现。看一下数码管代码中要用到的哪几个。
因为NTC的温度变化比较慢，300-500ms刷新一次即可，定义计数变量int count =0；

			count++;
			if (count >= 30)                            //每次延时10ms，30次延时300ms
			{
                count = 0;
                //待延时执行代码部分
			}
1
2
3
4
5
6

修改代码ADC_Read(3)的返回值作为Temp_Cal的入口参数：

		if( TIM_10MS_Flag == 1 )									//如果10ms到了
		{
			TIM_10MS_Flag = 0;									//清空标志位

			count++;
			if (count >= 30)							//每次延时10ms，30次延时300ms
			{
				count = 0;
				TEMP_VAL = Temp_Cal(ADC_Read(3));              //根据adc计算当前温度,NTC在通道3上
				SEG0 = TEMP_VAL / 1000 	% 10 ;
				SEG1 = TEMP_VAL / 100 	% 10 ;
				SEG2 = TEMP_VAL / 10 	% 10 +10;			//+10,增加小数点位的显示
				SEG3 = TEMP_VAL / 1  	% 10;
			}
		}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

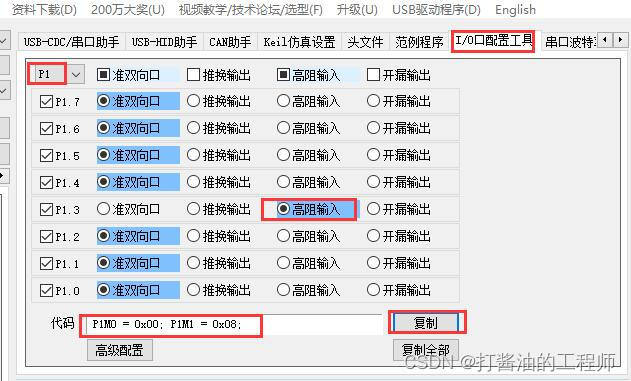

P1.3还需要设置为高阻输入，利用stc工具：P1M0 = 0x00; P1M1 = 0x08; //P1.3高阻输入，放在adc初始化之后。

编译下载，正常显示温度。不同开发板NTC位置可能有区别，对照原理图找一下。

总结

1.学会使用NTC测量温度。
2.举一反三,可以了解别的例如PT100等的电阻测温。
3.ADC章节结束,课外可以尝试别的ADC的传感器。

课后练习

给今天的温度计增加如下功能:
1.增加开关机按键,开机数码管显示—，关机数码管不显示
2 开机之后按下测量键，测量20次数据，间隔50ms测量一次，并计算平均值并显示。
3.测量完成蜂鸣一声，LED（背光灯）点亮三秒后熄灭。
4.30秒不操作自动关机。
最后希望大家课后去看看试验箱程序里的关手ADC的代码，学习和理解下别人好的代码。
