七张图解锁Mybatis整体脉络，让你轻松拿捏面试官
前言
MyBatis是一款ORM（Object-Relational Mapping）框架，其主要用于将Java对象与关系数据库之间进行映射，凭借其轻量性、稳定性以及广泛的开源社区其受到了广大开发者的追捧。
那MyBatis为我们做了哪些事情呢？其实，总结来看主要有如下几点：
- SQL映射配置：MyBatis使用XML或注解配置文件来定义SQL查询、插入、更新和删除操作，以及与数据库表之间的映射关系。这使得开发者能够将SQL语句与Java代码分离，提高了代码的可维护性。
- 动态SQL：MyBatis支持动态SQL，允许根据不同的条件生成不同的SQL语句。这使得构建复杂的查询变得更加灵活和方便。
- 参数映射：MyBatis能够将Java对象的属性与SQL语句中的参数进行映射，无需手动编写繁琐的参数传递代码。
- 结果集映射：MyBatis支持将SQL查询结果映射到Java对象，自动将数据库表中的列值赋给Java对象的属性，大大简化了数据的读取和处理。
- 事务管理：MyBatis可以与Java的事务管理框架（如Spring）无缝集成，确保数据库操作的原子性和一致性。
- 连接池集成：MyBatis可以与常见的Java连接池库（如Apache DBCP、C3P0、HikariCP）集成，以管理数据库连接的获取和释放。
- 二级缓存：MyBatis支持二级缓存，可以在多个会话之间共享数据，提高性能。
知晓了MyBatis的功能特性后，接下来让我们一起来看看MyBatis内部是通过哪些组件来支撑起这些功能的。
总览MyBatis
对于Mybatis的架构大致可以分为三层：基础支持层、核心处理层和接口层。
或许，你会觉得上图过于复杂，难以理解。如果此刻你也有这样的疑惑，不要慌。不妨跟着笔者思路来进行梳理。
首先，使用MyBatis概括来看大致包括如下几步：
- 定义接口，配置相关的xml文件信息
- 加载接口的配置文件，解析相关配置文件
- 生成接口代理类，执行相关sql
由于在使用MyBatis过程中会编写相关的配置文件，所以Mybatis内部必然需要相应组件来支撑配置文件的解析，这些也就构成了底层的基础支撑层。既然会解析配置文件，那是不是必然会涉及到资源加载、配置解析等模块？
进一步，当配置文件解析完成后，下一步就是生成代理，然后执行sql，此时所涉及的也就是核心处理层中的sql执行，sql解析等。更进一步，执行sql过程中为了避免Connection频繁创建，是不是需要对连接进行池化操作？所以MyBatis内部会抽象出一个数据源模块来统一管理连接。
除此之外，对于sql执行过程中的事务是不是也需要控制？所以MyBatis还有事务管理模块来对sql执行过程中的事务进行管理。
事实上，你只需要记住Mybatis的使用过程为：定义接口，提供配置文件，而后生成代理，执行Sql 即可。以此进行发散，自然而然能扩展出上图所示内容，根本没必要死记硬背。
熟悉了MyBatis的整体架构后，我们接下来看Mybatis内部执行sql的大致流程：
接下来，我们将主要围绕这张图中内容进行总结分析。
配置文件解析
配置文件解析过程大致如下所示：
事实上，MyBatis内部对于配置文件解析的过程可以概括如下：
- 加载配置文件：MyBatis首先加载主配置文件（通常是mybatis-config.xml），并创建一个Configuration对象来表示整个MyBatis配置。
- 解析主配置文件：MyBatis使用XML解析器解析主配置文件，该文件包含了关于数据源、插件、类型别名、缓存等全局配置信息。这些配置会被存储在Configuration对象中。
而参与配置文件解析的都继承与BaseBuilder，其体系结构如下所示：
其中
- XMLStatementBuilder：这个类用于解析映射文件中的
- XMLMapperBuilder：XMLMapperBuilder 用于解析映射文件（通常是 Mapper.xml 文件），负责构建与映射文件相关的对象，包括映射文件的解析、SQL 语句的构建、参数映射、结果映射、缓存配置等。
- XMLConfigBuilder：XMLConfigBuilder 用于解析主配置文件（通常是 mybatis-config.xml 文件），负责构建与全局配置相关的对象，包括数据源配置、类型别名配置、插件配置、缓存配置等。
总结来看，对于MyBatis的加载过程来说，其在处理配置文件信息时，首先，会传递配置文件所在位置信息，然后再调用框架提供的SqlSessionFactory的build方法便会根据传入路径信息去加载相关的配置文件，并进行解析。而解析的内容会存放到的configuration之中，进而方便后续组件的使用。
代理构建

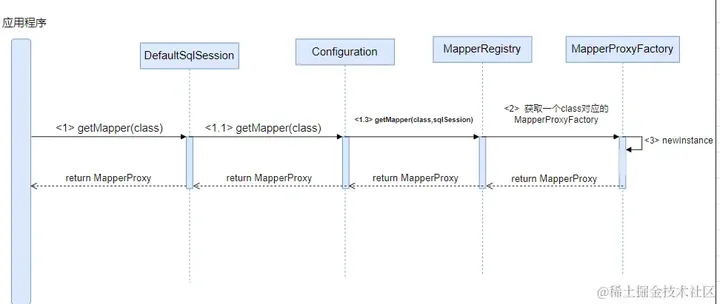

当配置文件解析，下一步就是通过SqlSession的getMapper方法来构建一个接口对应的代理类，这一过程大致如下：
这一过程中涉及的组件主要包括MapperProxyFactory、MapperRegistry、MapperProxy，更加详细的分析可参考Mybatis流程分析(六): Mybatis中方法和sql语句的桥梁——MapperProxy， 总之这一过程的本质就是通过Jdk动态代理的方式返回一个实现接口的实例对象
sql执行

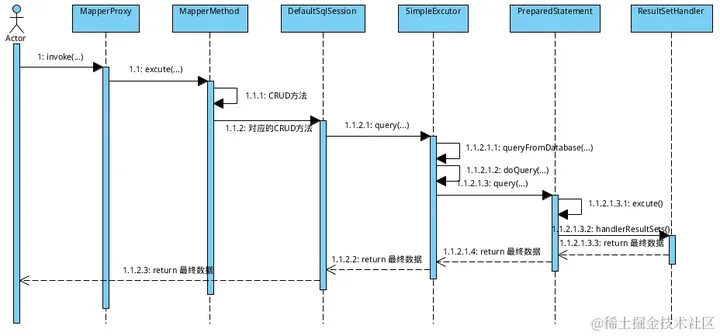

当配置文件解析完成，接口相应的代理类构建完毕后，下一步要做的就是sql的执行，这一过程逻辑大致如下所示：
这一部分的底层逻辑就是原生JDBC操纵数据库的那一套逻辑，即
- 创建SQL语句：即创建Statement、PreparedStatement或CallableStatement对象，分别用于执行不同类型的SQL语句。
- 执行SQL查询：使用创建的Statement或PreparedStatement对象来执行SQL查询。
- 处理查询结果：通过ResultSet对象来处理查询的结果数据。
总结
最后，我们再来一下Mybatis内部对于sql执行的大致步骤：
- 创建 SqlSessionFactory：使用Mybatis首先需要创建一个 SqlSessionFactory 对象，这通常通过读取MyBatis 的主配置文件（mybatis-config.xml）并使用 SqlSessionFactoryBuilder 来实现。SqlSessionFactory 负责创建数据库连接和 SqlSession 对象。
- 创建 SqlSession：通过 SqlSessionFactory 创建一个 SqlSession 对象。SqlSession 代表了与数据库的一次会话，它可以执行 SQL 操作并管理数据库连接。通常，每个线程都会创建自己的 SqlSession。
- 执行 SQL 语句：在 SqlSession 中，通过调用方法执行 SQL 语句。MyBatis 支持多种方式来执行 SQL，包括 selectOne()、selectList()、insert()、update()、delete() 等方法。
- SQL 语句解析：MyBatis 会解析 SQL 语句，包括动态 SQL，参数映射和结果映射。这包括了将 Java 对象转化为 SQL 语句中的参数，以及将查询结果映射回Java对象。
- 执行 SQL：MyBatis 将 SQL 语句发送到数据库，并执行相应的操作，如查询、插入、更新或删除。数据库返回结果或受影响的行数，这取决于SQL语句的类型。
- 处理结果：MyBatis 最终会将SQL的执行结果映射为 Java 对象，然后返回给调用者。映射过程通常基于映射文件中的配置。结果集的处理包括将数据库查询结果映射为 Java 对象的属性值。

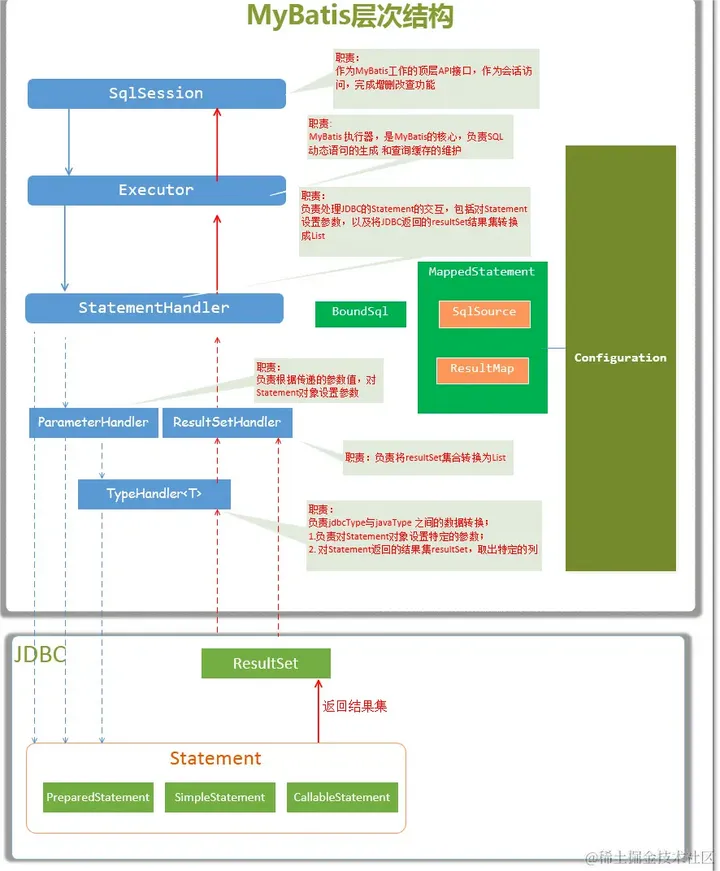

进一步，上述步骤可总结概括总结为如下的流程。
-
