1.项目背景
Jan16 公司为提高网络的可靠性，使用了两台高性能交换机作为核心交换机，接入层交换机与核心层交换机互联，形成冗余结构，拓扑如图 1 所示，具体要求如下：
（1）为避免交换环路问题，需配置交换机的 STP 功能，要求核心交换机有较高优先级，SW1 为根交换机，SW2 为备用根交换机，SW1-SW3 和 SW1-SW4 为主链路；
（2）技术部使用 VLAN10，网络地址为 10.0.1/24，PC1 和 PC2 分别接入到 SW3 和 SW4。
图 1 网络拓扑图
2.项目规划设计
根据拓扑图 1可知，SW1 和 SW2 为核心交换机，其中将 SW1 配置为根交换机，SW2 为备用根交换机；SW3 和 SW4 作为接入交换机，其中 SW1-SW3 及 SW1-SW4 的链路由主链路，SW2-SW4 及 SW2-SW3 的 2 条链路作为备用链路。
因此在 STP 配置中可将 SW1 的优先级设为最高，SW2 的优先级为次高，如：SW1 的优先级为 0，SW2 的优先级为 4096。
同时，考虑到技术部的计算机划分在 VLAN10 的网段内，且计算机连接在不同的交换机上，故交换机之间的链路需配置为 Trunk 模式。
具体配置步骤如下：
（1）创建 VLAN
（2）将交换机端口划分至相应 VLAN
（3）开启 STP
（4）配置 STP 优先级
（5）配置各部门计算机的 IP 地址
具体规划如下表：
表 1 VLAN 规划表
VLAN ID
VLAN 描述信息
IP 地址段
用途
Vlan10
Technical
192.168.1.1-5/24
技术部
表 2 端口规划表
本端设备
端口号
端口类型
对端设备
对端接口
SW1
GE0/0/1
Trunk
SW3
GE0/0/1
SW1
GE0/0/2
Trunk
SW4
GE 0/0/1
SW1
GE0/0/3
Trunk
SW2
GE 0/0/3
SW2
GE0/0/1
Trunk
SW3
GE0/0/2
SW2
GE0/0/2
Trunk
SW4
GE0/0/2
SW2
GE0/0/3
Trunk
SW1
GE0/0/3
SW3
GE0/0/1
Trunk
SW1
GE0/0/1
SW3
GE0/0/2
Trunk
SW2
GE0/0/1
SW3
Eth0/0/1
Access
技术部 PC1
Eth0/0/1
SW4
GE0/0/1
Trunk
SW1
GE0/0/2
SW4
GE0/0/2
Trunk
SW2
GE0/0/2
SW4
Eth0/0/1
Access
技术部 PC1
Eth0/0/1
PC1
GE0/0/1
Null
SW3
Eth0/0/1
PC2
GE0/0/1
Null
SW4
Eth0/0/1
表 3 IP 地址规划表
计算机
IP 地址
技术部 PC1
192.168.1.1/24
技术部 PC2
192.168.1.2/24
3.项目实施
（1）创建 VLAN
为各部门创建相应的 VLAN。
- SW1 的配置
system-view Enter system view, return user view with Ctrl+Z.
[Huawei]sysname SW1
[SW1]vlan 10
[SW1-vlan10]description Technical
- SW2 的配置
system-view Enter system view, return user view with Ctrl+Z.
[Huawei]sysname SW2
[SW2]vlan 10
[SW2-vlan10]description Technical
- SW3 的配置
system-view Enter system view, return user view with Ctrl+Z.
[Huawei]sysname SW3
[SW3]vlan 10
[SW3-vlan10]description Technical
- SW4 的配置
system-view Enter system view, return user view with Ctrl+Z.
[Huawei]sysname SW4
[SW4]vlan 10
[SW4-vlan10]description Technical
（2）将端口划分至相应 VLAN
①SW1 的配置
[SW1]port-group group-member GigabitEthernet 0/0/1 to GigabitEthernet 0/0/3
[SW1-port-group]port link-type trunk
[SW1-GigabitEthernet0/0/1]port link-type trunk
[SW1-GigabitEthernet0/0/2]port link-type trunk
[SW1-GigabitEthernet0/0/3]port link-type trunk
[SW1-port-group]port trunk allow-pass vlan 10
[SW1-GigabitEthernet0/0/1]port trunk allow-pass vlan 10
[SW1-GigabitEthernet0/0/2]port trunk allow-pass vlan 10
[SW1-GigabitEthernet0/0/3]port trunk allow-pass vlan 10
[SW1-port-group]
②SW2 的配置
[SW2]port-group group-member GigabitEthernet 0/0/1 to GigabitEthernet 0/0/3
[SW2-port-group]port link-type trunk
[SW2-GigabitEthernet0/0/1]port link-type trunk
[SW2-GigabitEthernet0/0/2]port link-type trunk
[SW2-GigabitEthernet0/0/3]port link-type trunk
[SW2-port-group]port trunk allow-pass vlan 10
[SW2-GigabitEthernet0/0/1]port trunk allow-pass vlan 10
[SW2-GigabitEthernet0/0/2]port trunk allow-pass vlan 10
[SW2-GigabitEthernet0/0/3]port trunk allow-pass vlan 10
[SW2-port-group]
③SW3 的配置
[SW3]interface Ethernet 0/0/1
[SW3-Ethernet0/0/1]port link-type access
[SW3-Ethernet0/0/1]port default vlan 10
[SW3-Ethernet0/0/1]port-group group-member GigabitEthernet 0/0/1 to GigabitEther
net 0/0/2
[SW3-port-group]port link-type trunk
[SW3-GigabitEthernet0/0/1]port link-type trunk
[SW3-GigabitEthernet0/0/2]port link-type trunk
[SW3-port-group]port trunk allow-pass vlan 10
[SW3-GigabitEthernet0/0/1]port trunk allow-pass vlan 10
[SW3-GigabitEthernet0/0/2]port trunk allow-pass vlan 10
[SW3-port-group]
- SW4 的配置
[SW4]interface Ethernet 0/0/1
[SW4-Ethernet0/0/1]port link-type access
[SW4-Ethernet0/0/1]port default vlan 10
[SW4-Ethernet0/0/1]port-group group-member GigabitEthernet 0/0/1 to GigabitEther
net 0/0/2
[SW4-port-group]port link-type trunk
[SW4-GigabitEthernet0/0/1]port link-type trunk
[SW4-GigabitEthernet0/0/2]port link-type trunk
[SW4-port-group]port trunk allow-pass vlan 10
[SW4-GigabitEthernet0/0/1]port trunk allow-pass vlan 10
[SW4-GigabitEthernet0/0/2]port trunk allow-pass vlan 10
[SW4-port-group]
（3）开启 STP
①SW1 的配置
[SW1]stp enable
[SW1]stp mode stp
②SW2 的配置
[SW2]stp enable
[SW2]stp mode stp
③SW3 的配置
[SW3]stp enable
[SW3]stp mode stp
④SW4 的配置
[SW4]stp enable
[SW4]stp mode stp
（4）配置 STP 优先级
将 SW1 配置为主根交换机，SW2 为备份根交换机。
方法 1：SW1 的优先级改为 0，SW2 的优先级改为 4096
①SW1 的配置
[SW1]stp priority 0
②SW2 的配置
[SW2]stp priority 4096
方法 2：
首先删除在SW1 上所配置的优先级，使用 stp root primary 命令配置主根交
换机。
[SW1]undo stp priority
[SW1]stp root primary
删除在 SW2 上所配置的优先级，使用 stp root secondary 命令配置备份根交换机
[SW2]undo stp priority
[SW2] stp root secondary
（5）配置各部门计算机的 IP 地址
图 2 技术部PC1 IP 配置图
图 3技术部PC2 IP 配置图
4.项目验证
（1）验证各交换机的 VLAN 配置信息
①SW1 的配置
[SW1]display vlan
The total number of vlans is : 2
--------------------------------------------------------------------------------
U: Up; D: Down; TG: Tagged; UT: Untagged;
MP: Vlan-mapping; ST: Vlan-stacking;
#: ProtocolTransparent-vlan; *: Management-vlan;
--------------------------------------------------------------------------------
VID Type Ports
--------------------------------------------------------------------------------
1 common UT:GE0/0/1(U) GE0/0/2(U) GE0/0/3(U) GE0/0/4(D)
GE0/0/5(D) GE0/0/6(D) GE0/0/7(D) GE0/0/8(D)
GE0/0/9(D) GE0/0/10(D) GE0/0/11(D) GE0/0/12(D)
GE0/0/13(D) GE0/0/14(D) GE0/0/15(D) GE0/0/16(D)
GE0/0/17(D) GE0/0/18(D) GE0/0/19(D) GE0/0/20(D)
GE0/0/21(D) GE0/0/22(D) GE0/0/23(D) GE0/0/24(D)
10 common TG:GE0/0/1(U) GE0/0/2(U) GE0/0/3(U)
VID Status Property MAC-LRN Statistics Description
--------------------------------------------------------------------------------
1 enable default enable disable VLAN 0001
10 enable default enable disable Technical
[SW1]
②SW2 的配置
[SW2]display vlan
The total number of vlans is : 2
--------------------------------------------------------------------------------
U: Up; D: Down; TG: Tagged; UT: Untagged;
MP: Vlan-mapping; ST: Vlan-stacking;
#: ProtocolTransparent-vlan; *: Management-vlan;
--------------------------------------------------------------------------------
VID Type Ports
--------------------------------------------------------------------------------
1 common UT:GE0/0/1(U) GE0/0/2(U) GE0/0/3(U) GE0/0/4(D)
GE0/0/5(D) GE0/0/6(D) GE0/0/7(D) GE0/0/8(D)
GE0/0/9(D) GE0/0/10(D) GE0/0/11(D) GE0/0/12(D)
GE0/0/13(D) GE0/0/14(D) GE0/0/15(D) GE0/0/16(D)
GE0/0/17(D) GE0/0/18(D) GE0/0/19(D) GE0/0/20(D)
GE0/0/21(D) GE0/0/22(D) GE0/0/23(D) GE0/0/24(D)
10 common TG:GE0/0/1(U) GE0/0/2(U) GE0/0/3(U)
VID Status Property MAC-LRN Statistics Description
--------------------------------------------------------------------------------
1 enable default enable disable VLAN 0001
10 enable default enable disable Technical
[SW2]
③SW3 的配置
[SW3]display vlan
The total number of vlans is : 2
--------------------------------------------------------------------------------
U: Up; D: Down; TG: Tagged; UT: Untagged;
MP: Vlan-mapping; ST: Vlan-stacking;
#: ProtocolTransparent-vlan; *: Management-vlan;
--------------------------------------------------------------------------------
VID Type Ports
--------------------------------------------------------------------------------
1 common UT:Eth0/0/2(D) Eth0/0/3(D) Eth0/0/4(D) Eth0/0/5(D)
Eth0/0/6(D) Eth0/0/7(D) Eth0/0/8(D) Eth0/0/9(D)
Eth0/0/10(D) Eth0/0/11(D) Eth0/0/12(D) Eth0/0/13(D)
Eth0/0/14(D) Eth0/0/15(D) Eth0/0/16(D) Eth0/0/17(D)
Eth0/0/18(D) Eth0/0/19(D) Eth0/0/20(D) Eth0/0/21(D)
Eth0/0/22(D) GE0/0/1(U) GE0/0/2(U)
10 common UT:Eth0/0/1(U)
TG:GE0/0/1(U) GE0/0/2(U)
VID Status Property MAC-LRN Statistics Description
--------------------------------------------------------------------------------
1 enable default enable disable VLAN 0001
10 enable default enable disable Technical
[SW3]
④SW4 的配置
[SW4]display vlan
The total number of vlans is : 2
--------------------------------------------------------------------------------
U: Up; D: Down; TG: Tagged; UT: Untagged;
MP: Vlan-mapping; ST: Vlan-stacking;
#: ProtocolTransparent-vlan; *: Management-vlan;
--------------------------------------------------------------------------------
VID Type Ports
--------------------------------------------------------------------------------
1 common UT:Eth0/0/2(D) Eth0/0/3(D) Eth0/0/4(D) Eth0/0/5(D)
Eth0/0/6(D) Eth0/0/7(D) Eth0/0/8(D) Eth0/0/9(D)
Eth0/0/10(D) Eth0/0/11(D) Eth0/0/12(D) Eth0/0/13(D)
Eth0/0/14(D) Eth0/0/15(D) Eth0/0/16(D) Eth0/0/17(D)
Eth0/0/18(D) Eth0/0/19(D) Eth0/0/20(D) Eth0/0/21(D)
Eth0/0/22(D) GE0/0/1(U) GE0/0/2(U)
10 common UT:Eth0/0/1(U)
TG:GE0/0/1(U) GE0/0/2(U)
VID Status Property MAC-LRN Statistics Description
--------------------------------------------------------------------------------
1 enable default enable disable VLAN 0001
10 enable default enable disable Technical
[SW4]
（2）查看各交换机的 STP 状态
查看各交换机 STP 状态信息，SW1、SW2 使用 display stp 命令查看 stp 模式是否正确， SW3、SW4 使用 display stp brief 命令查看备用端口是否处于 Discarding 状态。
①SW1 的配置
[SW1]display stp
-------[CIST Global Info][Mode STP]-------
CIST Bridge :0 .4c1f-cc23-1a63
Config Times :Hello 2s MaxAge 20s FwDly 15s MaxHop 20
Active Times :Hello 2s MaxAge 20s FwDly 15s MaxHop 20
CIST Root/ERPC :0 .4c1f-cc23-1a63 / 0
CIST RegRoot/IRPC :0 .4c1f-cc23-1a63 / 0
CIST RootPortId :0.0
BPDU-Protection :Disabled
CIST Root Type :Primary root
TC or TCN received :161
TC count per hello :0
STP Converge Mode :Normal
Time since last TC :0 days 0h:0m:12s
Number of TC :86
Last TC occurred :GigabitEthernet0/0/2
----[Port1(GigabitEthernet0/0/1)][FORWARDING]----
Port Protocol :Enabled
Port Role :Designated Port
Port Priority :128
Port Cost(Dot1T ) :Config=auto / Active=20000
Designated Bridge/Port :0.4c1f-cc23-1a63 / 128.1
Port Edged :Config=default / Active=disabled
Point-to-point :Config=auto / Active=true
Transit Limit :147 packets/hello-time
---- More ----
②SW2 的配置
[SW2]display stp
-------[CIST Global Info][Mode STP]-------
CIST Bridge :4096 .4c1f-ccd3-3e10
Config Times :Hello 2s MaxAge 20s FwDly 15s MaxHop 20
Active Times :Hello 2s MaxAge 20s FwDly 15s MaxHop 20
CIST Root/ERPC :0 .4c1f-cc23-1a63 / 20000
CIST RegRoot/IRPC :4096 .4c1f-ccd3-3e10 / 0
CIST RootPortId :128.3
BPDU-Protection :Disabled
CIST Root Type :Secondary root
TC or TCN received :400
TC count per hello :0
STP Converge Mode :Normal
Time since last TC :0 days 0h:1m:18s
Number of TC :88
Last TC occurred :GigabitEthernet0/0/3
----[Port1(GigabitEthernet0/0/1)][FORWARDING]----
Port Protocol :Enabled
Port Role :Designated Port
Port Priority :128
Port Cost(Dot1T ) :Config=auto / Active=20000
Designated Bridge/Port :4096.4c1f-ccd3-3e10 / 128.1
Port Edged :Config=default / Active=disabled
Point-to-point :Config=auto / Active=true
Transit Limit :147 packets/hello-time
---- More ----
③SW3 的配置
[SW3]display stp
-------[CIST Global Info][Mode STP]-------
CIST Bridge :32768.4c1f-cc13-6b1a
Config Times :Hello 2s MaxAge 20s FwDly 15s MaxHop 20
Active Times :Hello 2s MaxAge 20s FwDly 15s MaxHop 20
CIST Root/ERPC :0 .4c1f-cc23-1a63 / 20000
CIST RegRoot/IRPC :32768.4c1f-cc13-6b1a / 0
CIST RootPortId :128.23
BPDU-Protection :Disabled
TC or TCN received :335
TC count per hello :0
STP Converge Mode :Normal
Time since last TC :0 days 0h:0m:25s
Number of TC :95
Last TC occurred :GigabitEthernet0/0/1
----[Port1(Ethernet0/0/1)][LEARNING]----
Port Protocol :Enabled
Port Role :Designated Port
Port Priority :128
Port Cost(Dot1T ) :Config=auto / Active=200000
Designated Bridge/Port :32768.4c1f-cc13-6b1a / 128.1
Port Edged :Config=default / Active=disabled
Point-to-point :Config=auto / Active=true
Transit Limit :147 packets/hello-time
Protection Type :None
---- More ----
④W4 的配置
[SW4]display stp
-------[CIST Global Info][Mode STP]-------
CIST Bridge :32768.4c1f-ccd5-6d06
Config Times :Hello 2s MaxAge 20s FwDly 15s MaxHop 20
Active Times :Hello 2s MaxAge 20s FwDly 15s MaxHop 20
CIST Root/ERPC :0 .4c1f-cc23-1a63 / 20000
CIST RegRoot/IRPC :32768.4c1f-ccd5-6d06 / 0
CIST RootPortId :128.23
BPDU-Protection :Disabled
TC or TCN received :665
TC count per hello :0
STP Converge Mode :Normal
Time since last TC :0 days 0h:0m:39s
Number of TC :90
Last TC occurred :GigabitEthernet0/0/1
----[Port1(Ethernet0/0/1)][FORWARDING]----
Port Protocol :Enabled
Port Role :Designated Port
Port Priority :128
Port Cost(Dot1T ) :Config=auto / Active=200000
Designated Bridge/Port :32768.4c1f-ccd5-6d06 / 128.1
Port Edged :Config=default / Active=disabled
Point-to-point :Config=auto / Active=true
Transit Limit :147 packets/hello-time
Protection Type :None
---- More ----
（3）测试各部门计算机的互通性
通过 Ping 命令，测试各部门内部通信息的情况。使用技术算机Ping 本部门的计算机:

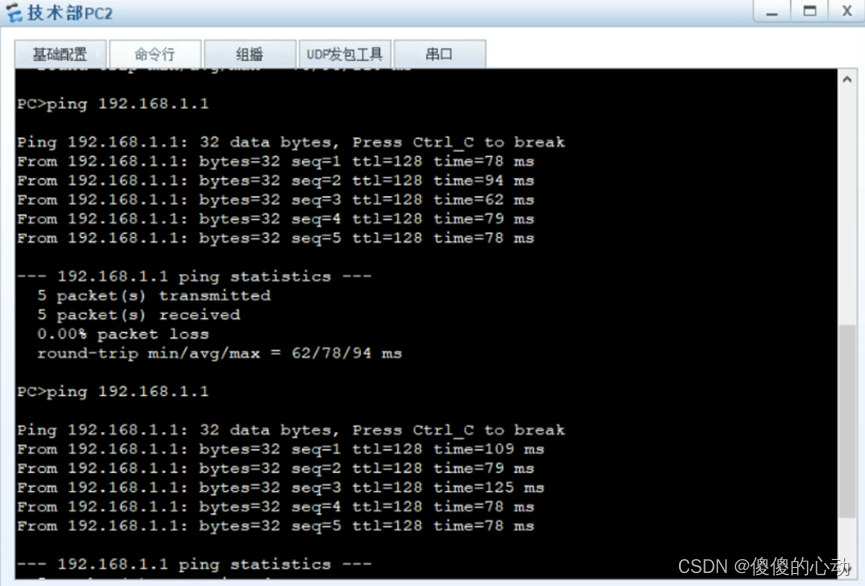

图 4技术部PC1 ping 技术部PC2 测试图
图 5技术部PC2 ping 技术部PC1测试图
5.配置脚本
- SW1
//SW1
system-view
sysname SW1
vlan 10
description Technical
quit
port-group group-member GigabitEthernet 0/0/1 to GigabitEthernet 0/0/3
port link-type trunk
port trunk allow-pass vlan 10
quit
stp enable
stp mode stp
stp priority 0
return
save
y
!
- SW2
//SW2
system-view
sysname SW2
vlan 10
description Technical
quit
port-group group-member GigabitEthernet 0/0/1 to GigabitEthernet 0/0/3
port link-type trunk
port trunk allow-pass vlan 10
quit
stp enable
stp mode stp
stp priority 4096
return
save
y
!
- SW3
//SW3
system-view
sysname SW3
vlan 10
description Technical
quit
interface Ethernet 0/0/1
port link-type access
port default vlan 10
port-group group-member GigabitEthernet 0/0/1 to GigabitEthernet 0/0/2
port link-type trunk
port trunk allow-pass vlan 10
quit
stp enable
stp mode stp
return
save
y
!
- SW4
//SW4
system-view
sysname SW4
vlan 10
description Technical
quit
interface Ethernet 0/0/1
port link-type access
port default vlan 10
port-group group-member GigabitEthernet 0/0/1 to GigabitEthernet 0/0/2
port link-type trunk
port trunk allow-pass vlan 10
quit
stp enable
stp mode stp
return
save
y
!
网络技术是一个广阔而不断演化的领域，不断学习和不断更新知识是成功的关键。你已经迈出了第一步，学习并部署STP，这只是冰山一角。继续前进，探索更多的网络协议和技术，不断提高自己的技能
-
相关阅读:
牛客周赛 Round 15 D 游游的树上边染红(树形dp)
网络安全之防范钓鱼邮件
HTML动态彩虹字
深入理解JVM虚拟机第二十一篇：详解JVM当中的操作数在栈以及分析操作数栈与字节码指令和执行引擎的关系图解
MySQL中 JOIN关联查询的原理以及优化手段
BERT知识蒸馏Distilled BiLSTM
【牛客网题目详解】[NOIP2009] 多项式输出（Java & C）
常用网络硬件的基本概念
ios面试准备 - objective-c篇
C++ 内存模型
- 原文地址：https://blog.csdn.net/m0_63624418/article/details/133325973
