2023版 STM32实战1 LED灯驱动(电路与代码都讲解)

电路图

常规画法（带限流电阻计算公式）

设LED 电流为20mA(统一单位为 0.02A) 电压为3.3V

限流电阻=(电源电压-负载正向工作电压)/工作电流

限流电阻=(5V-3.3V)/0.02mA=1.7/V0.02A=85R

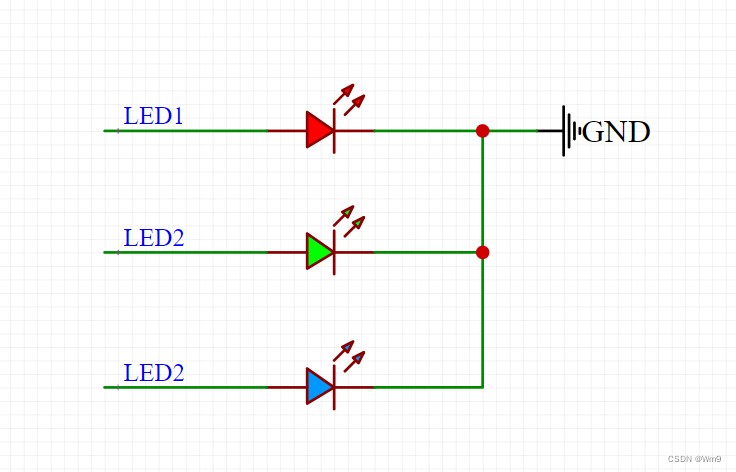

省事画法（直接用IO输出）

代码（直接拷贝使用）

找对引脚！！！

这是一个LED闪烁的demo
为了新手方便我直接都写在了main.c文件

#include "stm32f10x.h"


void LED_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB|RCC_APB2Periph_GPIOE, ENABLE);
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_Init(GPIOB, &GPIO_InitStructure);
	GPIO_Init(GPIOE, &GPIO_InitStructure);

}

void delay(u32 time)
{
	while(time--);
}

int main(void)
{
  	LED_Init();
	while(1)
	{
		GPIO_ResetBits(GPIOB,GPIO_Pin_5);
	  	GPIO_ResetBits(GPIOE,GPIO_Pin_5);
		delay(8000000);
		GPIO_SetBits(GPIOB,GPIO_Pin_5);
	  	GPIO_SetBits(GPIOE,GPIO_Pin_5);
		delay(8000000);
	}
}
