WebGL模型视图投影矩阵

WebGL透视投影_山楂树の的博客-CSDN博客中的PerspectiveView代码一个问题是，我们用了一大段枯燥的代码来定义所有顶点和颜色的数据。示例中只有6个三角形，我们还可以手动管理这些数据，但是如果三角形的数量进一步增加的话，那可真就是一团糟了。幸运的是，对这个问题，确实还有更高效的方法。

仔细观察下图，你会发现左右两组三角形的大小、位置、颜色都是对应的。如果在虚线标识处也有这样3个三角形，那么将它们向X轴正方向平移0.75单位就可以得到右侧的三角形，向X轴负方向平移0.75单位就可以得到左侧的三角形。

利用这一点，我们只需按照下面的步骤，就能获得WebGL透视投影_山楂树の的博客-CSDN博客的效果了：

1.在虚线处，即沿着Z轴准备3个三角形的顶点数据。

2.将其沿X轴正方向（以原始位置为基准）平移0.75单位，绘制这些三角形。

3.将其沿X轴负方向（以原始位置为基准）平移0.75单位，绘制这些三角形。

示例程序PerspectiveView_mvp就尝试这样做。

PerspectiveView程序使用投影矩阵定义可视空间，使用视图矩阵定义观察者，而PerspectiveView_mvp程序又加入了模型矩阵，用来对三角形进行变换。

矩阵推导

我们有必要复习一下矩阵变换。请看之前编写的WebGL 视图矩阵、模型视图矩阵_山楂树の的博客-CSDN博客程序LookAtRotatedTriangles，该程序允许观察者从自定义的位置观察旋转后的三角形。等式1描述了三角形顶点的变换过程。

＜视图矩阵＞×＜模型矩阵＞×＜顶点坐标＞

后来的LookAtTriangles_ViewVolume程序（该程序修复了三角形的一个角被切掉的错误）使用等式2来计算最终的顶点坐标，其中投影矩阵有可能是正射投影矩阵或透视投影矩阵。

＜投影矩阵＞×＜视图矩阵＞×＜顶点坐标＞

可以从上述两式推断出等式3：

＜投影矩阵＞×＜视图矩阵＞×＜模型矩阵＞×＜顶点坐标＞

等式3表示，在WebGL中，你可以使用投影矩阵、视图矩阵、模型矩阵这3种矩阵计算出最终的顶点坐标（即顶点在规范立方体中的坐标）。

如果投影矩阵为单位阵，那么等式3与等式1就完全相同了；同样，如果模型矩阵为单位阵，那么等式3与等式2就完全相同了。单位阵就像乘法中的1一样，它乘以任意一个矩阵，或者任意一个矩阵乘以它，得到的结果还是这个矩阵（程序中不设置投影矩阵所需的任一参数，默认参数所计算得到的矩阵可理解为1）。

模型视图投影矩阵示例代码（PerspectiveView_mvp）

var VSHADER_SOURCE =
  'attribute vec4 a_Position;\n' +
  'attribute vec4 a_Color;\n' +
  'uniform mat4 u_ModelMatrix;\n' +
  'uniform mat4 u_ViewMatrix;\n' +
  'uniform mat4 u_ProjMatrix;\n' +
  'varying vec4 v_Color;\n' +
  'void main() {\n' +
  '  gl_Position = u_ProjMatrix * u_ViewMatrix * u_ModelMatrix * a_Position;\n' +
  '  v_Color = a_Color;\n' +
  '}\n';

var FSHADER_SOURCE =
  '#ifdef GL_ES\n' +
  'precision mediump float;\n' +
  '#endif\n' +
  'varying vec4 v_Color;\n' +
  'void main() {\n' +
  '  gl_FragColor = v_Color;\n' +
  '}\n';

function main() {
  var canvas = document.getElementById('webgl');
  var gl = getWebGLContext(canvas);
  if (!initShaders(gl, VSHADER_SOURCE, FSHADER_SOURCE)) return
  // 设置顶点坐标和颜色（蓝色三角形在前面）
  var n = initVertexBuffers(gl);
  gl.clearColor(0, 0, 0, 1);
  // 获取u_ModelMatrix、u_ViewMatrix和u_ProjectMatrix的存储位置
  var u_ModelMatrix = gl.getUniformLocation(gl.program, 'u_ModelMatrix');
  var u_ViewMatrix = gl.getUniformLocation(gl.program, 'u_ViewMatrix');
  var u_ProjMatrix = gl.getUniformLocation(gl.program, 'u_ProjMatrix');

  var modelMatrix = new Matrix4(); // 模型矩阵
  var viewMatrix = new Matrix4();  // 视图矩阵
  var projMatrix = new Matrix4();  // 投影矩阵

  // 计算视图矩阵和投影矩阵
  modelMatrix.setTranslate(0.75, 0, 0);  // 沿正x轴平移0.75个单位
  viewMatrix.setLookAt(0, 0, 5, 0, 0, -100, 0, 1, 0); // 视点、观察点、正方向
  projMatrix.setPerspective(30, canvas.width/canvas.height, 1, 100); // 视角、近截面宽高比、near、far
  // 将模型、视图和投影矩阵分别传递给统一变量
  gl.uniformMatrix4fv(u_ModelMatrix, false, modelMatrix.elements);
  gl.uniformMatrix4fv(u_ViewMatrix, false, viewMatrix.elements);
  gl.uniformMatrix4fv(u_ProjMatrix, false, projMatrix.elements);

  gl.clear(gl.COLOR_BUFFER_BIT);
  gl.drawArrays(gl.TRIANGLES, 0, n); // 绘制右侧三角形

  // 为另一对三角形准备模型矩阵
  modelMatrix.setTranslate(-0.75, 0, 0); // 沿负x轴平移0.75个单位
  // 仅修改模型矩阵
  gl.uniformMatrix4fv(u_ModelMatrix, false, modelMatrix.elements);
  gl.drawArrays(gl.TRIANGLES, 0, n);   // 绘制左侧三角形
}

function initVertexBuffers(gl) {
  var verticesColors = new Float32Array([
    // 顶点坐标和颜色
     0.0,  1.0,  -4.0,  0.4,  1.0,  0.4, // 后面的绿色
    -0.5, -1.0,  -4.0,  0.4,  1.0,  0.4,
     0.5, -1.0,  -4.0,  1.0,  0.4,  0.4,
     0.0,  1.0,  -2.0,  1.0,  1.0,  0.4, // 中间的黄色
    -0.5, -1.0,  -2.0,  1.0,  1.0,  0.4,
     0.5, -1.0,  -2.0,  1.0,  0.4,  0.4,
     0.0,  1.0,   0.0,  0.4,  0.4,  1.0,  // 前面的蓝色
    -0.5, -1.0,   0.0,  0.4,  0.4,  1.0,
     0.5, -1.0,   0.0,  1.0,  0.4,  0.4,
  ]);
  var n = 9;
  var vertexColorbuffer = gl.createBuffer();
  gl.bindBuffer(gl.ARRAY_BUFFER, vertexColorbuffer);
  gl.bufferData(gl.ARRAY_BUFFER, verticesColors, gl.STATIC_DRAW);
  var FSIZE = verticesColors.BYTES_PER_ELEMENT;
  var a_Position = gl.getAttribLocation(gl.program, 'a_Position');
  gl.vertexAttribPointer(a_Position, 3, gl.FLOAT, false, FSIZE * 6, 0);
  gl.enableVertexAttribArray(a_Position);
  var a_Color = gl.getAttribLocation(gl.program, 'a_Color');
  gl.vertexAttribPointer(a_Color, 3, gl.FLOAT, false, FSIZE * 6, FSIZE * 3);
  gl.enableVertexAttribArray(a_Color);
  return n;
}

代码详解

顶点着色器第9行实现了等式3

main（）函数调用initVertexBuffers（）函数（第27行），定义将要传给缓冲区对象的三角形顶点数据（第58行）。我们只定义了3个三角形，其中心都在Z轴上。而在PerspectiveView.js中，我们在Z轴两侧共定义了6个三角形。前面说过，这是因为这3个三角形将与平移变换结合使用。

接着，我们获取了顶点着色器中u_ModelMatrix变量的存储地址（第30行），然后新建了模型矩阵modelMatrix对象（第34行），并根据参数将其计算出来（第39行）。此时，该模型矩阵会将三角形向X轴正方向平移0.75单位。

 除了计算模型矩阵（第39行），计算视图矩阵和投影矩阵的过程与PerspectiveView.js中一样。模型矩阵被传给u_ModelMatrix（第43行）并进行绘制，绘制了Z轴右侧的3个三角形（第48行）。

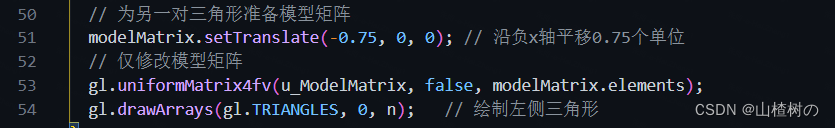

下面以相似的方式来绘制左侧的三角形：首先重新计算模型矩阵（第51行），使之将初始的三角形沿X轴负方向平移0.75单位。算出新的模型矩阵后，传给着色器，再调用gl.drawArrays（）进行绘制，就画出了左侧的三角形。视图矩阵和投影矩阵不需要变化，不需要管它们。

如你所见，程序只使用了一套数据（3个三角形的顶点和颜色信息）就画出了两套图形（6个三角形）。这样做虽然减少了顶点的个数，但是增加了调用gl.drawArrays（）的次数。哪一种方法更高效，或者如何在这两者之间平衡，依赖于程序本身和WebGL的实现。
