软考知识汇总--结构化开发方法

1 结构化开发

结构化方法总的指导思想是自顶向下、逐层分解，它的基本原则是功能的分解与抽象。它是软件工程中最早出现的开发方法，特别适合于数据处理领域的问题，但是不适合解决大规模的、特别复杂的项目，且难以适应需求的变化。

• 结构化方法由结构化分析、结构化设计、结构化程序设计构成，它是一种面向数据流的开发方法。
• 结构化分析是根据分解与抽象的原则，按照系统中数据处理的流程，用数据流图来建立系统的功能模型，从而完成需求分析工作。
• 结构化设计是根据模块独立性准则、软件结构化优化准则将数据流图转换为软件的体系结构，用软件结构图来建立系统的物理模型，实现系统的概要设计。
• 结构化程序设计使用3种基本控制结构构造程序，任何程序都可以由顺序、选择和重复3种基本控制结构构造。

2 耦合

2.1 定义

模块之间的相对独立性的度量, 耦合取决于模块之间接口的复杂度、调用模块的方式以及通过接口的信息类型。

2.2 种类

• 无直接耦合：模块之间没有任何关系
• 数据耦合：模块之间传递的是简单数据值
• 标记耦合：传递的是数据结构
• 控制耦合：传递的是控制变量
• 外部耦合：通过软件之外的环境廉洁
• 公共耦合：通过公共数据环境相互作用
• 内容耦合：一个模块之间使用另外一个模块的内部数据，或通过非正常入口转入另一个模块内部时

3 内聚

3.1 定义

一个模块内部各个元素彼此结合的紧密程度的度量

3.2 种类

• 偶然内聚：模块内各元素毫无关系
• 逻辑内聚：模块内执行若干个逻辑相似的功能，通过参数确定该模块完成哪一个功能。
• 时间内聚：需要同时执行的动作组合在一起形成的模块
• 过程内聚：一个模块完成多个任务，这些任务必须按指定的过程执行。
• 通信内聚：模块内的各个处理元素都在同一个数据结构上操作，或者各处理使用相同的输入数据或者产生相同的输出数据
• 顺序内聚：一个模块中的各个处理元素都密切相关与同一功能且必须顺序执行，前一功能元素的输出就是下一功能元素的输入
• 功能内聚：模块所有元素共同作用完成一个功能，缺一不可


4 设计原则

• 分解-协调
• 自顶向下
• 信息隐蔽、抽象
• 一致性
• 明确性。避免病态接口，降低耦合度
• 高内聚、低耦合
• 模块之间的扇入系数和扇出系数合理
• 模块的规模适当
• 模块的作用范围要在其控制范围之内

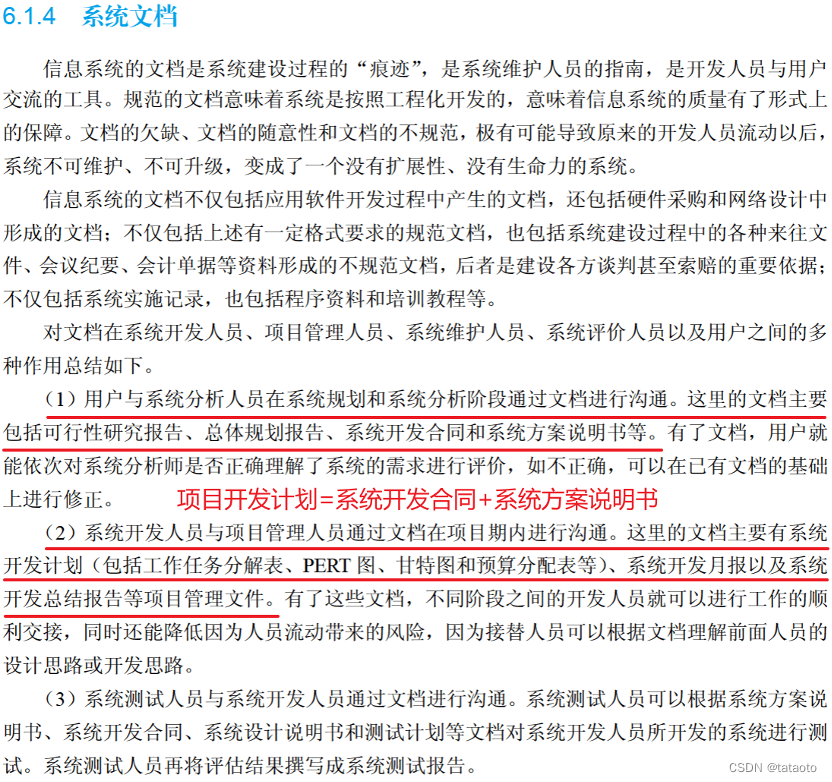

5 系统文档

• 用户与分析人员
• • 可行性研究报告、总体规划报告、系统开发报告和系统方案说明书
• 开发人员与项目管理人员
• • 系统开发计划（工作任务分解表、PERT图、甘特图和预算分配表）、系统开发月报以及系统开发总结报告
• 测试人员与开发人员
• • 系统方案说明书、系统开发合同、系统设计说明书和测试计划
• 开发人员和用户在系统运行期间沟通
• • 用户手册和操作指南
• 开发人员和维护人员
• • 系统设计说明书和系统总结报告

6 数据流图

数据流图也称数据流程图(DFD),它是一种便于用户理解、分析系统数据流程的图形工具，用于功能建模。

6.1 数据流图的基本图形元素

包括数据流、加工、数据存储和外部实体。数据流、加工和数据存储用于构建软件系统内部的数据处理模型；外部实体表示存在于系统之外的对象，用来帮助用户理解系统数据的来源和去向。

• 实体(E)： 当前系统之外的人、物、外部系统
• 数据存储(D)：存储加工的输出数据和提供加工的输入数据
• • eg：xx表，xx文件
• 加工( P )：将输入数据加工得到输出数据
• • 一个加工至少有一个输入流和输出流
• • 加工只有输入没有输出称为：黑洞
• • 加工只有输出没有输入称为：白洞
• • 加工的输入数据不足以产生输出数据称为：灰洞
• 数据流：它的起点和终点必须有一个是加工

6.2 做题技巧

• 先去看父子图平衡，就是看父图中的数据流，子图中是否缺失
• 再看每个处理是不都有输入和输出
• 最后根据文字信息看具体缺啥

7 数据字典
