• OpenHarmony：如何使用HDF驱动控制LED灯

    一、程序简介

    该程序是基于OpenHarmony标准系统编写的基础外设类：RGB LED。

    目前已在凌蒙派-RK3568开发板跑通。详细资料请参考官网：https://gitee.com/Lockzhiner-Electronics/lockzhiner-rk3568-openharmony/tree/master/samples/b02_hdf_rgb_led。

    详细资料请参考OpenHarmony官网：

    • GPIO平台驱动开发
    • GPIO应用程序开发

    二、硬件设计

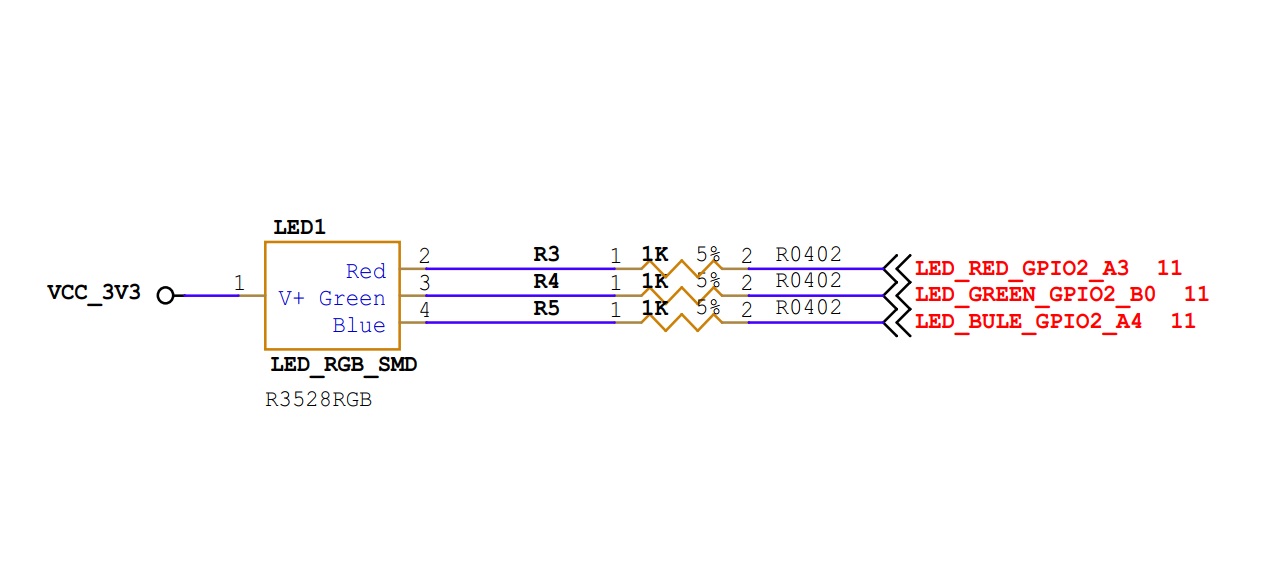

    RGB LED灯整体硬件电路如下图所示,硬件电路中包含了三个GPIO控制管脚控制RGB　LED灯，低电平点亮LED灯，高电平熄灭LED灯。电路简单，这边不对此进行多余的说明。

    三、程序解析

    1、目录结构

    1. b02_hdf_rgb_led
    2. ├── config              # HDF资源配置文件目录
    3.     ├── config.hcs      # 接口IO配置文件
    4.     ├── device_info.hcs # 设备信息配置文件
    5. ├── drivers             # 内核HDF驱动程序目录
    6.     ├── rgb_led_drv.c   # 内核HDF驱动程序
    7.     ├── Makefile        # 内核HDF驱动编译脚本
    8. ├── figures             # MD文档图片
    9. ├── BUILD.gn            # GN文件
    10. ├── rgb_led.c           # 应用层控制程序

    2、内核HDF驱动程序

    （1）接口函数
    • 函数名：HdfRgbLedDriverInit.
    • 功能说明：HDF初始化注册，读取HDF资源配置文件，获取三色灯控制GPIO管脚。
    1. int32_t HdfRgbLedDriverInit(struct HdfDeviceObject *deviceObject)
    2. {
    3.     if (deviceObject == NULL) {
    4.         HDF_LOGE("g_rgbLedDriverEntry: %s failed", __func__);
    5.         return HDF_ERR_INVALID_OBJECT;
    6.     }
    7.     struct DeviceResourceIface *CfgOps = NULL;
    8.     CfgOps = DeviceResourceGetIfaceInstance(HDF_CONFIG_SOURCE);
    9.     if (CfgOps == NULL || CfgOps->GetUint32 == NULL) {
    10.         HDF_LOGE("%s: DeviceResourceGetIfaceInstance failed", __func__);
    11.         return HDF_FAILURE;
    12.     }
    13.     if (CfgOps->GetUint32(deviceObject->property, "rgb_led_version", &g_rgbLedCfg.rgb_led_version, 0) != HDF_SUCCESS) {
    14.         HDF_LOGE("%s: read rgb_led_version failed", __func__);
    15.         return HDF_FAILURE;
    16.     }
    17.     if (CfgOps->GetUint32(deviceObject->property, "rgb_led_red", &g_rgbLedCfg.rgb_led_red, 0) != HDF_SUCCESS) {
    18.         g_rgbLedCfg.rgb_led_version = 0;
    19.         HDF_LOGE("%s: read rgb_led_red failed", __func__);
    20.         return HDF_FAILURE;
    21.     }
    22.     if (CfgOps->GetUint32(deviceObject->property, "rgb_led_green", &g_rgbLedCfg.rgb_led_green, 0) != HDF_SUCCESS) {
    23.         g_rgbLedCfg.rgb_led_version = 0;
    24.         HDF_LOGE("%s: read rgb_led_green failed", __func__);
    25.         return HDF_FAILURE;
    26.     }
    27.     if (CfgOps->GetUint32(deviceObject->property, "rgb_led_blue", &g_rgbLedCfg.rgb_led_blue, 0) != HDF_SUCCESS) {
    28.         g_rgbLedCfg.rgb_led_version = 0;
    29.         HDF_LOGE("%s: read rgb_led_blue failed", __func__);
    30.         return HDF_FAILURE;
    31.     }
    32.     HDF_LOGI("g_rgbLedDriverEntry: %s success", __func__);
    33.     return HDF_SUCCESS;
    34. }
    • 函数名：HdfRgbLedDriverRelease。
    • 功能说明：HDF去注册。
    1. void HdfRgbLedDriverRelease(struct HdfDeviceObject *deviceObject)
    2. {
    3.     if (deviceObject == NULL) {
    4.         HDF_LOGE("g_rgbLedDriverEntry: %s failed", __func__);
    5.         return;
    6.     }
    7.     HDF_LOGI("g_rgbLedDriverEntry: %s success", __func__);
    8.     return;
    9. }
    • 函数名：HdfRgbLedDriverBind。
    • 功能说明：HDF绑定解析函数。
    1. int32_t HdfRgbLedDriverBind(struct HdfDeviceObject *deviceObject)
    2. {
    3.     if (deviceObject == NULL) {
    4.         HDF_LOGE("g_rgbLedDriverEntry: %s failed", __func__);
    5.         return HDF_ERR_INVALID_OBJECT;
    6.     }
    7.     static struct IDeviceIoService ledDriverServ = {
    8.         .Dispatch = rgbLedDriverDispatch,
    9.     };
    10.     deviceObject->service = (struct IDeviceIoService *)(&ledDriverServ);
    11.     HDF_LOGI("g_rgbLedDriverEntry: %s success NodeName[%s]", __func__,
    12.         deviceObject->property->name);
    13.     return HDF_SUCCESS;
    14. }
    • 函数名：rgbLedDriverDispatch。
    • 功能说明：解析函数，解析应用层下发的命令，执行命令对应操作，RGB_LED_WRITE控制三色灯亮灭。
    1. int32_t rgbLedDriverDispatch(struct HdfDeviceIoClient *client, int32_t cmdId,
    2.     struct HdfSBuf *dataBuf, struct HdfSBuf *replyBuf)
    3. {
    4.     int32_t result = HDF_FAILURE;
    5.     int32_t rgbLedMode = 0;
    6.
    7.     if (client == NULL || client->device == NULL) {
    8.         HDF_LOGE("driver device is NULL");
    9.         return HDF_ERR_INVALID_OBJECT;
    10.     }
    11.     if (g_rgbLedCfg.rgb_led_version != RGB_LED_VERSION) {
    12.         HDF_LOGE("driver rgb_led_version not match");
    13.         return HDF_FAILURE;
    14.     }
    15.     switch (cmdId) {
    16.         case RGB_LED_WRITE:
    17.             result = HdfSbufReadInt32(dataBuf, &rgbLedMode);
    18.             if (result) {
    19.                 HDF_LOGI("%s: mode:[0x%X][%s%s%s]", __func__, rgbLedMode,
    20.                     (rgbLedMode&RGB_LED_RED_BIT)?"R":"-",
    21.                     (rgbLedMode&RGB_LED_GREEN_BIT)?"G":"-",
    22.                     (rgbLedMode&RGB_LED_BLUE_BIT)?"B":"-");
    23.
    24.                 LedGpioCtrl(g_rgbLedCfg.rgb_led_red, (rgbLedMode&RGB_LED_RED_BIT)?LED_ON:LED_OFF);
    25.                 LedGpioCtrl(g_rgbLedCfg.rgb_led_green, (rgbLedMode&RGB_LED_GREEN_BIT)?LED_ON:LED_OFF);
    26.                 LedGpioCtrl(g_rgbLedCfg.rgb_led_blue, (rgbLedMode&RGB_LED_BLUE_BIT)?LED_ON:LED_OFF);
    27.             }
    28.             break;
    29.         default:
    30.             HDF_LOGE("%s: receiving unknown command", __func__);
    31.             break;
    32.     }
    33.     return result;
    34. }
    • 函数名：LedGpioCtrl。
    • 功能说明：LED GPIO控制函数，低电平点亮LED，高电平熄灭LED。
    1. static int32_t LedGpioCtrl(uint16_t gpio, int32_t mode)
    2. {
    3.     uint16_t level = GPIO_VAL_HIGH;
    4.
    5.     if (HDF_SUCCESS != GpioSetDir(gpio, GPIO_DIR_OUT)) {
    6.         HDF_LOGE("%s: GpioSetDir failed", __func__);
    7.         return HDF_FAILURE;
    8.     }
    9.
    10.     if (mode == LED_ON) {
    11.         level = GPIO_VAL_LOW;
    12.     } else if (mode == LED_OFF) {
    13.         level = GPIO_VAL_HIGH;
    14.     }
    15.
    16.     if (HDF_SUCCESS != GpioWrite(gpio, level)) {
    17.         HDF_LOGE("%s: GpioWrite failed", __func__);
    18.         return HDF_FAILURE;
    19.     }
    20.     return HDF_SUCCESS;
    21. }

    3、应用层程序

    （1）应用层代码分析

    程序启动后获取命令行参数，如果命令行不带参数，RGB三色灯运行跑马灯；如果命令行带参数，根据传入的参数的低三位映射点亮对应的红灯、绿灯和蓝灯；通过HdfIoServiceBind绑定RGB三色灯HDF服务，获取HDF空间缓冲区，向缓冲区写入需要控制的RGB三色灯低三位数据，通过RGB_LED_WRITE命令下发到HDF驱动中，从而控制RGB三色灯亮灭。程序运行结束，回收HDF空间缓冲区和HDF服务。

    1. int main(int argc, char* argv[])
    2. {
    3.     int ret = HDF_SUCCESS;
    4.     int32_t mode = -1;
    5.     if (argc == ARGS_NUM) {
    6.         mode = atoi(argv[1]);
    7.         /*low-3bits*/
    8.         mode &= 0x7;
    9.         HILOG_INFO(LOG_APP, "[%s] main enter: mode[%s%s%s][0x%X]",
    10.             LOG_TAG,
    11.             (mode&RGB_LED_BLUE_BIT)?"B":"-",
    12.             (mode&RGB_LED_GREEN_BIT)?"G":"-",
    13.             (mode&RGB_LED_RED_BIT)?"R":"-",
    14.             mode);
    15.         printf("RGB mode[%s%s%s][0x%X]\n",
    16.             (mode&RGB_LED_BLUE_BIT)?"B":"-",
    17.             (mode&RGB_LED_GREEN_BIT)?"G":"-",
    18.             (mode&RGB_LED_RED_BIT)?"R":"-",
    19.             mode);
    20.     } else {
    21.         HILOG_INFO(LOG_APP, "[%s] main enter: auto test RGB LED", LOG_TAG);
    22.         printf("auto test RGB LED\n");
    23.     }
    24.
    25.     struct HdfIoService *serv = HdfIoServiceBind(RGB_LED_SERVICE_NAME);
    26.     if (serv == NULL) {
    27.         HILOG_ERROR(LOG_APP, "get service %s failed", RGB_LED_SERVICE_NAME);
    28.         return -1;
    29.     }
    30.     struct HdfSBuf *data = HdfSbufObtainDefaultSize();
    31.     if (data == NULL) {
    32.         HILOG_ERROR(LOG_APP, "obtain data failed");
    33.         return -1;
    34.     }
    35.
    36.     if (mode == -1) {
    37.         mode = 0x8;
    38.         while (mode) {
    39.             HdfSbufFlush(data);
    40.             if (!HdfSbufWriteInt32(data, --mode)) {
    41.                 HILOG_ERROR(LOG_APP, "write data failed");
    42.                 return -1;
    43.             }
    44.             ret = serv->dispatcher->Dispatch(&serv->object, RGB_LED_WRITE, data, NULL);
    45.             sleep(1);
    46.         }
    47.     } else {
    48.         if (!HdfSbufWriteInt32(data, mode)) {
    49.             HILOG_ERROR(LOG_APP, "write data failed");
    50.             return -1;
    51.         }
    52.         ret = serv->dispatcher->Dispatch(&serv->object, RGB_LED_WRITE, data, NULL);
    53.     }
    54.
    55.     HdfSbufRecycle(data);
    56.     HdfIoServiceRecycle(serv);
    57.     HILOG_INFO(LOG_APP, "[%s] main exit.", LOG_TAG);
    58.
    59.     return ret;
    60. }

    四、运行程序

    系统启动后，命令行运行命令：

    rgb_led

    五、运行结果

    运行结果：

    1. # rgb_led
    2. auto test RGB LED
    3.
    4. # rgb_led 1
    5. RGB mode[--R][0x1]
    6. # rgb_led 2
    7. RGB mode[-G-][0x2]
    8. # rgb_led 3
    9. RGB mode[-GR][0x3]
    10. # rgb_led 4
    11. RGB mode[B--][0x4]
    12. # rgb_led 5
    13. RGB mode[B-R][0x5]
    14. # rgb_led 6
    15. RGB mode[BG-][0x6]
    16. # rgb_led 7
    17. RGB mode[BGR][0x7]
