华为 连接OSPF和RIP网络---OSPF和RIP网络相互引入

路由引入简介

        不同路由协议之间不能直接共享各自的路由信息，需要依靠配置路由的引入来实现。

        获得路由信息一般有3种途径：直连网段、静态配置和路由协议。可以将通过这3种途径获得的路由信息引入到路由协议中，例如，把直连网段引入到OSPF中，叫做“引入直连”；把静态路由引入OSPF，叫做“引入静态路由”；把RIP引入OSPF叫做“引入RIP”。当把这些路由信息引入到路由协议进程以后，这些路由信息就可以在路由协议进程中进行通告了，也就是说通过配置引入，一种路由协议可以自动获得所有来自另一种协议的所有路由信息。

        不同的路由协议计算路由开销的依据是不同的，开销值的大小和范围都是不同的。OSPF的开销值基于带宽，而且值的范围很大，RIP的开销基于跳数，范围很小，所以当配置OSPF和RIP相互引入时一定要小心(在华为VRP平台上，当引入OSPF路由至RIP时，如不指定Cost值，开销值将默认设为1。尽管如此，网络管理员还是应该手工配置开销值以反映网络的真实情况)。

示例配置

实验内容

R路由器分别连接OSPF和RIP网络，实现两个协议的网络互联互通。

网络拓扑图

代码段


system-view
sysname R1
interface GigabitEthernet 0/0/0
ip address 172.16.1.2 24
interface GigabitEthernet 0/0/1
ip address 172.20.1.254 24
quit
ospf router-id 0.0.0.1
area 0
network 172.16.1.0 0.0.0.255
network 172.20.1.0 0.0.0.255

system-view
sysname R
interface GigabitEthernet 0/0/0
ip address 172.16.1.1 24
interface GigabitEthernet 0/0/1
ip address 192.168.2.1 24
quit
ospf router-id 0.0.0.100
area 0
network 172.16.1.0 0.0.0.255
quit
quit
rip 1
version 2
undo summary
network 192.168.2.0

system-view
sysname R2
interface GigabitEthernet 0/0/0
ip address 192.168.2.2 24
interface GigabitEthernet 0/0/1
ip address 192.168.1.254 24
quit
rip 1
version 2
undo summary
network 192.168.1.0
network 192.168.2.0

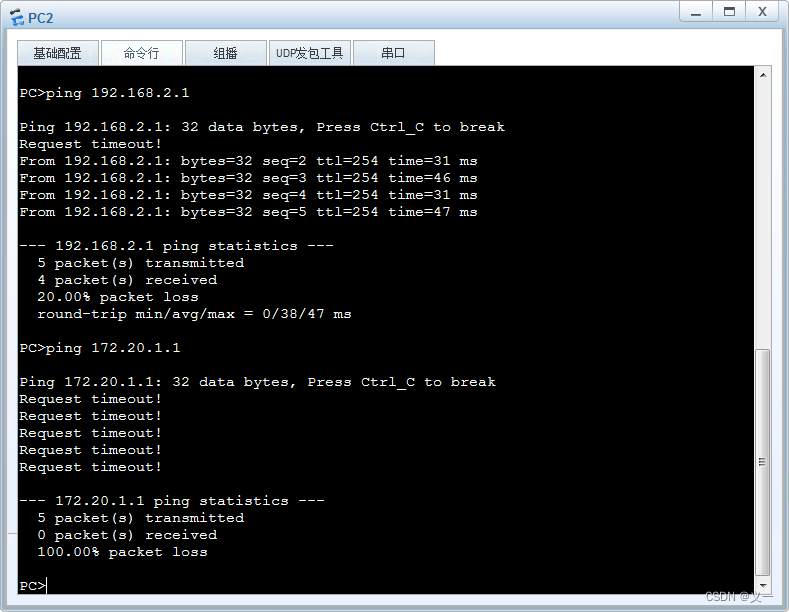

以上配置OSPF和RIP网络没有相互引入，测验PC1和PC2能否互联互通？

        上图说明OSPF和RIP网络没有相互引入，PC1和PC2不能互联互通，OSPF和RIP网络只能在各自的网络内通信。

        为了实现OSPF和RIP网络互联互通，需要进行OSPF和RIP网络路由相互导入，相关配置如下：

[R]ospf 1
[R-ospf-1]import-route rip 1
[R]quit
[R]rip 1
[R-rip-1]import-route ospf 1

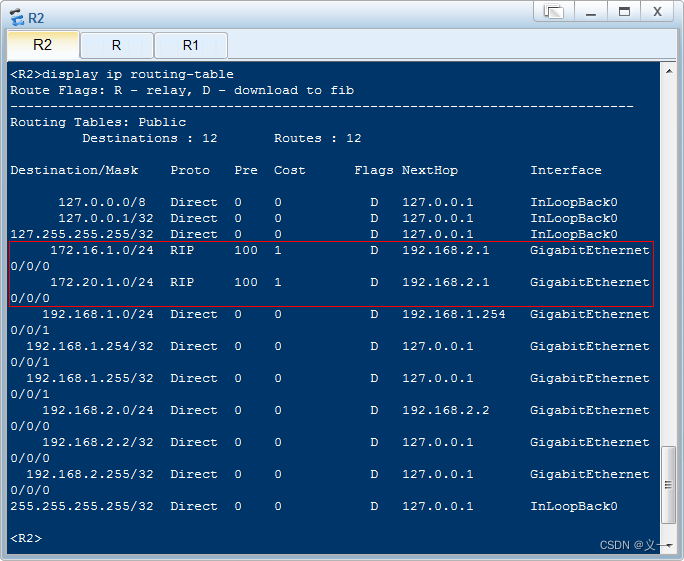

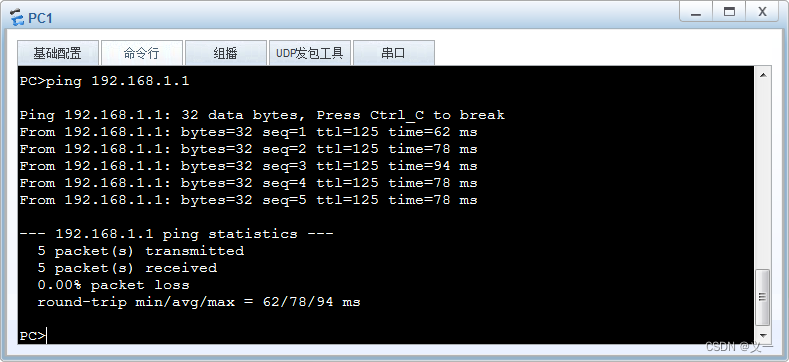

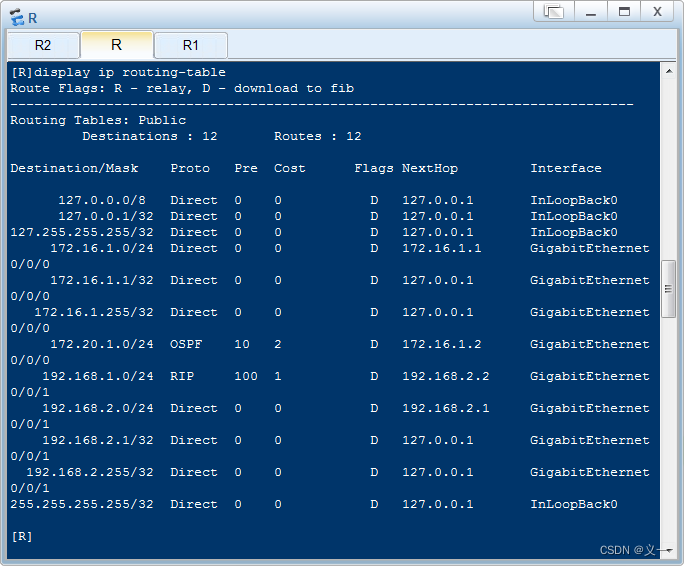

        上图说明OSPF和RIP网络路由相互导入后，实现了OSPF和RIP网络互联互通，而且导入的路由开销都为1。

        为了有效控制路由选择，可以修改导入路由开销值实现，如修改导入RIP路由到OSPF的开销为4，具体配置如下：

[R]ospf
[R-ospf-1]import-route rip 1 cost 4

        修改导入OSPF路由到RIP的开销为2，具体配置如下：

[R]rip 1
[R-rip-1]import-route ospf cost 2

        上图R2路由表中，导入的OSPF路由开销为3，因为还要加上R2路由器端口上的开销值1。
