• PixelSNAIL论文代码学习（3）——自注意力机制的实现

    文章目录

    引言

    • 阅读了pixelSNAIL,很简短，就用了几页，介绍了网络结构，介绍了试验效果就没有了，具体论文学习链接
    • 这段时间看他的代码，还是挺痛苦的，因为我对于深度学习的框架尚且不是很熟练 ，而且这个作者很厉害，很多东西都是自己实现的，所以看起来十分费力，本来想逐行分析，结果发现逐行分析不现实，所以这里按照模块进行分析。
    • 今天就专门来学习一下他自注意力机制是如何实现的。

    正文

    介绍

    • 含义：自注意力机制是一种让模型在处理序列数据时，考虑数据其他位置信息的方法（可以用来考虑时序信息）。对于每一个序列中的元素，自注意力机制会计算其与序列中其他元素的相似度，并使用这些相似度来更新元素本身。

    • 基本步骤

      • 线性投影：对于输入序列X，通过三个不同的线性变换得到Query(Q)、Key(K)、Value(V）三个矩阵
        • Query：查询，用于和key进行匹配
        • key：与Query进行匹配，决定了每一个value的权重
        • value：值，实际想要加权平均的内容
      • 计算注意力分数：使用Q和K的点积来计算注意力分数
      • 缩放：将注意力分数除以 d k d_k dk​的平方根， d k d_k dk​是key的维度
      • 应用softmax：沿着每一行对缩放后的注意力分数应用softmax函数
      • 加权求和：使用softmax输出对

    • 原理解释

      • 计算Query和Key的点积，因为通过点积来衡量两个矩阵的相似性，如果相似性越大，那么他们的点积就越大。借此使得模型能够关注与Query相似的key

      • 使用softmax函数和缩放因子是为了归一化最终的输出，让最终的输出以概率的方式呈现

      • 最终的输出是通过权重和value的加权和计算出的。

      • 并没有理论推导，但是在transformer中的效果很好

    自注意力机制的简单实现样例

    • 下面是公式推导，基本上具体实现也是按照这个公式推导进行的
      在这里插入图片描述

    • 具体代码实现

    • 假设我们有一个句子：“I love dogs”，我们希望通过自注意力机制来重新表示每个词。

    • 首先，我们需要将每个词转化为一个向量。为了简化，我们假设：

    • 在这里插入图片描述

    • 具体代码如下，基本上是按照上述公式实现的

    import numpy as np
import torch
import torch.nn.functional as F

# Query, Key, Value
Q = torch.Tensor([[1, 0, 0], [0, 1, 0], [0, 0, 1]])
K = torch.Tensor([[1, 0, 0], [0, 1, 0], [0, 0, 1]])
V = torch.Tensor([[1, 0, 0], [0, 1, 0], [0, 0, 1]])

# Attention Weight Calculation
d = 3  # dimension of Q and K
attention_weights = F.softmax(Q @ K.T / np.sqrt(d), dim=-1)

# Output Calculation
output = attention_weights @ V

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15

    本文中的自注意力机制

    • 下面是他具体的自注意力模块的生成流程图，无非是明确三个矩阵，Q、K和V,可以看到作者给了标注，分别是经过了1*1的卷积，具体实现代码看下节
      在这里插入图片描述

    具体实现代码分析

    • 下述为整个模型中具体实现自注意力机制的代码部分，要实现自注意力机制，无非是明确三个矩阵的具体是哪个矩阵，具体如下

      • Query矩阵：经过n次门控残差网络处理的ul矩阵和背景矩阵background拼接而成

      • Key矩阵：x, ul, background三个矩阵拼接成的矩阵

      • Value矩阵：：经过n次门控残差网络处理的ul矩阵

    • 这里两个作者自己定义函数，分别是nn.nin和nn.causal_attention两个操作模块。这里简单介绍一下功能，在下一节具体讲解代码

      • nn.nin: 1* 1的卷积层，用于减少或者增加数据张量的深度，但是不改变对应的batch_size、H和W
      • nn.causal_attention：实现因果注意力机制，确保当前元素之和之前的元素进行交互，不与未来的元素进行交互，通过掩码实现。
    nn.nin函数的具体实现
    • 这里是实现了1*1卷积，不改变除了深度以外的任何形状，通过这个操作来改变矩阵的深度或者频道数
    @add_arg_scope
def nin(x, num_units, **kwargs):
    """ a network in network layer (1x1 CONV) """
    s = int_shape(x)
    # 这里是将前三个维度相乘，保留最后一个维度，将原来的四维度矩阵变成二维度矩阵
    x = tf.reshape(x, [np.prod(s[:-1]), s[-1]])
    # 全连接层实现一乘一卷积
    x = dense(x, num_units, **kwargs)
    return tf.reshape(x, s[:-1] + [num_units])

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 总的来说，实现起来还是很容易的，不过说实话，还是pytorch方便点，直接指定filter_size为1不就行了
    nn.causal_attention模块实现

    • 这个模块是因果卷积和自注意力机制的结合，在权重矩阵上乘以一个因果掩码矩阵，来抑制未来的信息

    • 参数说明

      • key: [bs, h, w, chns]

      • mixin: [bs, h, w, chns]

      • query: [bs, h, w, chns]

      • downsample: int.表示下采样的倍数

        • 在必要的情况下，使用下采样减少需要处理的键值数量，加速运算
        • 代码中是使用最大池化进行下采样的

      • use_pos_enc: bool.表示是否使用位置编码

        • 常规的卷积中，并不考虑到位置信息，通过位置编码来补充信息，因为这里处理的是序列信息。

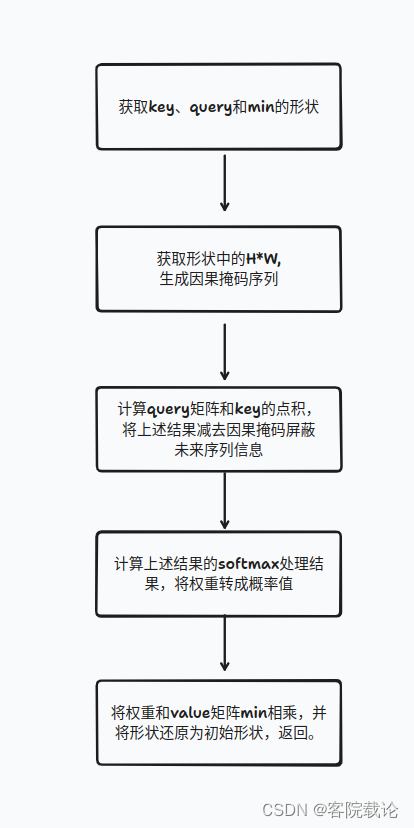

    • 下面是这个代码的具体流程，为了方便起见，这里就忽略了对于下采样和位置编码的判断

    在这里插入图片描述

    def causal_attention(key, mixin, query, downsample=1, use_pos_enc=False):
    '''
    key: [bs, h, w, chns]
    mixin: [bs, h, w, chns]
    query: [bs, h, w, chns]
    downsample: int.表示下采样的倍数
    use_pos_enc: bool.表示是否使用位置编码
    '''

    # 获取key的形状
    bs, nr_chns = int_shape(key)[0], int_shape(key)[-1]


    # 下采样
    if downsample > 1:
        pool_shape = [1, downsample, downsample, 1]
        key = tf.nn.max_pool(key, pool_shape, pool_shape, 'SAME')
        mixin = tf.nn.max_pool(mixin, pool_shape, pool_shape, 'SAME')

    # 使用位置编码
    xs = int_shape(mixin)
    if use_pos_enc:
        pos1 = tf.range(0., xs[1]) / xs[1]
        pos2 = tf.range(0., xs[2]) / xs[1]
        mixin = tf.concat([
            mixin,
            tf.tile(pos1[None, :, None, None], [xs[0], 1, xs[2], 1]),
            tf.tile(pos2[None, None, :, None], [xs[0], xs[2], 1, 1]),
        ], axis=3)


    # 因果掩码
    # 通过get_causal_mask函数生成一个上三角矩阵，对角线为0，其余为1
    mixin_chns = int_shape(mixin)[-1]
    canvas_size = int(np.prod(int_shape(key)[1:-1]))
    canvas_size_q = int(np.prod(int_shape(query)[1:-1]))
    causal_mask = get_causal_mask(canvas_size_q, downsample)

    # 注意力权重的计算
    # 使用矩阵乘法来计算查询和键之间的点积
    dot = tf.matmul(
        tf.reshape(query, [bs, canvas_size_q, nr_chns]),
        tf.reshape(key, [bs, canvas_size, nr_chns]),
        transpose_b=True
        # 应用因果掩码和一个小数来抑制未来的信息
    ) - (1. - causal_mask) * 1e10
    dot = dot - tf.reduce_max(dot, axis=-1, keep_dims=True)

    # 实现softmax，计算注意力权重
    causal_exp_dot = tf.exp(dot / np.sqrt(nr_chns).astype(np.float32)) * causal_mask
    causal_probs = causal_exp_dot / (tf.reduce_sum(causal_exp_dot, axis=-1, keep_dims=True) + 1e-6)

    # 输出计算
    mixed = tf.matmul(
        causal_probs,
        tf.reshape(mixin, [bs, canvas_size, mixin_chns])
    )

    return tf.reshape(mixed, int_shape(query)[:-1] + [mixin_chns])

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53
    • 54
    • 55
    • 56
    • 57
    • 58
    • 59
    注意力模块实现代码

    • 虽然这个流程很好理解，根据代码就可以看出来，就是矩阵的变换，但是有个地方是怪怪的，想问为什么？但是这个是通过实验证明有效的。

      • 我知道了，我疑惑的是，作者是如何探索出这种结构的？
        • 为什么经过因果注意力机制处理后，又把他丢进了门控残差网络的处理？

    • 下面是具体的流程图，整个过程主要用到了三个矩阵，分别是

      • x：原始输入矩阵

      • ul：经过n次门控残差网络处理的矩阵

      • background：是一个背景矩阵，用来传递每一个像素的位置信息，主要是在宽度和高度两个维度上的位置信息。维度为[1,4,4,2]

    • 具体流程图如下

    在这里插入图片描述

    • 重复了若干次注意力机制处理后，为了防止出现梯度消失，将最终的输出在经过elu指数线性单元进行激活，改变输出维度，作为最终输出。
    	# 注意力机制具体实现
	# 这个ul是门控残差网络的
    ul = ul_list[-1]

   # 准备原始内容，包括了原始输入x，上一次的输出ul，以及背景信息
   raw_content = tf.concat([x, ul, background], axis=3)

   # 生成key和query
   q_size = 16
   raw = nn.nin(nn.gated_resnet(raw_content, conv=nn.nin), nr_filters // 2 + q_size)
   key, mixin = raw[:, :, :, :q_size], raw[:, :, :, q_size:]

   # 这里是生成query
   raw_q = tf.concat([ul, background], axis=3)
   query = nn.nin(nn.gated_resnet(raw_q, conv=nn.nin), q_size)

   # 计算注意力
   mixed = nn.causal_attention(key, mixin, query, downsample=att_downsample)

   # 将注意力的结果和原始结果通过按位加来是心爱
   ul_list.append(nn.gated_resnet(ul, mixed, conv=nn.nin))

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    完整实现代码
    def _base_noup_smallkey_spec(x, h=None, init=False, ema=None, dropout_p=0.5, nr_resnet=5,
                             nr_filters=256, attn_rep=12, nr_logistic_mix=10,
                             att_downsample=1, resnet_nonlinearity='concat_elu'):
    """
    x:输入张量，形状为（N,H,W,D1），N为batch_size，H,W为图像的高和宽，D1为图像的通道数
    h:可选的N x K矩阵，用于在生成模型上进行条件
    init:是否初始化
    ema:是否使用指数移动平均
    dropout_p:dropout概率
    nr_resnet:残差网络的数量
    nr_filters:卷积核的数量
    attn_rep:注意力机制的重复次数
    nr_logistic_mix:logistic混合的数量
    att_downsample:注意力机制的下采样
    resnet_nonlinearity:残差网络的非线性激活函数

    We receive a Tensor x of shape (N,H,W,D1) (e.g. (12,32,32,3)) and produce
    a Tensor x_out of shape (N,H,W,D2) (e.g. (12,32,32,100)), where each fiber
    of the x_out tensor describes the predictive distribution for the RGB at
    that position.
    'h' is an optional N x K matrix of values to condition our generative model on
    """

    counters = {}
    # 使用arg_scope，可以给函数的参数自动赋予某些默认值
    # 设置一组层[nn.conv2d,nn.deconv2d,nn.gated_resnet,nn.dense]这样一组层的counters,init,ema,dropout_p参数为默认值
    with arg_scope([nn.conv2d, nn.deconv2d, nn.gated_resnet, nn.dense, nn.nin],
                   counters=counters, init=init, ema=ema, dropout_p=dropout_p):


        # 根据传入的resnet_nonlinearity参数，选择不同的激活函数
        if resnet_nonlinearity == 'concat_elu':
            resnet_nonlinearity = nn.concat_elu
        elif resnet_nonlinearity == 'elu':
            resnet_nonlinearity = tf.nn.elu
        elif resnet_nonlinearity == 'relu':
            resnet_nonlinearity = tf.nn.relu
        else:
            raise('resnet nonlinearity ' +
                  resnet_nonlinearity + ' is not supported')

        with arg_scope([nn.gated_resnet], nonlinearity=resnet_nonlinearity, h=h):

            # // 通过PixelCNN进行上行传递
            # 创建一个背景张量，形状为（1,H,W,2），其中H,W为图像的高和宽，用来保存每一个像素位置的相对位置信息
            # 获取输入向量的形状
            xs = nn.int_shape(x)
            background = tf.concat(
                    [
                        # 创建一个长度为xs[1]（即输入x的高度）的一维张量。张量的值从−0.5到0.5,表示水平方向上的位置信息
                        # 例如，如果xs[1]为32，则tf.range(xs[1], dtype=tf.float32)的值为[0,1,2,...,31]
                        # 然后将其归一化到[-0.5,0.5]，即((tf.range(xs[1], dtype=tf.float32) - xs[1] / 2) / xs[1])
                        # 最后将其扩展为形状为（1,H,W,1）的张量
                        # 这里是扩展在第二个维度，也就是H,然后加上对应形状的矩阵， 使用扩散机制，将背景矩阵复制为同样大小。
                        ((tf.range(xs[1], dtype=tf.float32) - xs[1] / 2) / xs[1])[None, :, None, None] + 0. * x,
                        ((tf.range(xs[2], dtype=tf.float32) - xs[2] / 2) / xs[2])[None, None, :, None] + 0. * x,
                    ],
                    axis=3
                    )

            # add channel of ones to distinguish image from padding later on
            # 增加一个信号，用于区分图像和填充
            x_pad = tf.concat([x, tf.ones(xs[:-1] + [1])], axis=3)

            # 下传递，从左上角开始
            # nn.down_shifted_conv2d:下移卷积:
            # nn.down_right_shifted_conv2d:右下移卷积
            # nn.down_shift:下移
            # nn.right_shift:右移
            ul_list = [nn.down_shift(nn.down_shifted_conv2d(x_pad, num_filters=nr_filters, filter_size=[1, 3])) +
                       nn.right_shift(nn.down_right_shifted_conv2d(x_pad, num_filters=nr_filters, filter_size=[2, 1]))]
            # stream for up and to the left

            # 下传递，从右下角开始
            for attn_rep in range(attn_rep):

                # 重复n次的门控残差网络
                for rep in range(nr_resnet):
                    ul_list.append(nn.gated_resnet(
                        ul_list[-1], conv=nn.down_right_shifted_conv2d))

                # 注意力机制
                ul = ul_list[-1]

                # 准备原始内容，包括了原始输入x，上一次的输出ul，以及背景信息
                raw_content = tf.concat([x, ul, background], axis=3)

                # 生成key和query
                q_size = 16
                raw = nn.nin(nn.gated_resnet(raw_content, conv=nn.nin), nr_filters // 2 + q_size)
                key, mixin = raw[:, :, :, :q_size], raw[:, :, :, q_size:]
                raw_q = tf.concat([ul, background], axis=3)
                query = nn.nin(nn.gated_resnet(raw_q, conv=nn.nin), q_size)

                # 计算注意力
                mixed = nn.causal_attention(key, mixin, query, downsample=att_downsample)

                # 将注意力的结果与原始内容进行拼接
                ul_list.append(nn.gated_resnet(ul, mixed, conv=nn.nin))


            # /// 通过PixelCNN进行下行传递 ///
            x_out = nn.nin(tf.nn.elu(ul_list[-1]), 10 * nr_logistic_mix)

            return x_out

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53
    • 54
    • 55
    • 56
    • 57
    • 58
    • 59
    • 60
    • 61
    • 62
    • 63
    • 64
    • 65
    • 66
    • 67
    • 68
    • 69
    • 70
    • 71
    • 72
    • 73
    • 74
    • 75
    • 76
    • 77
    • 78
    • 79
    • 80
    • 81
    • 82
    • 83
    • 84
    • 85
    • 86
    • 87
    • 88
    • 89
    • 90
    • 91
    • 92
    • 93
    • 94
    • 95
    • 96
    • 97
    • 98
    • 99
    • 100
    • 101
    • 102
    • 103
    • 104
    • 105
    使用pytorch实现因果注意力模块causal_atttention模块
    • 实现整个注意力机制，最重要的是实现作者自己定义的causal_attention模块，这个模块实现了三个矩阵query、key还有value的全部操作，同时包含了因果卷积的内容
    • 具体实现如下
    import torch
import torch
import torch.nn as nn
import torch.nn.functional as F
import torch.nn.init as init
import numpy as np
def get_causal_mask(canvas_size, downsample):
    """
    生成一个上三角矩阵作为因果掩码。

    参数:
    - canvas_size: 整数, 矩阵的维度。
    - downsample: 下采样的倍数。

    返回:
    - 因果掩码: 上三角矩阵。
    """
    # 生成一个canvas_size x canvas_size的上三角矩阵
    mask = torch.triu(torch.ones(canvas_size, canvas_size), diagonal=1+downsample)

    # 转换为float类型并反转矩阵，使得上三角部分为0，其他部分为1
    mask = 1.0 - mask

    return mask


# causal_attention模块的具体实现
class CausalAttention(nn.Module):
    # 这里是实现对应因果注意力机制的模块
    def __init__(self):
        super(CausalAttention,self).__init__()

    def forward(self,query,key,mixin,downSample = 1,use_pos_enc = False):
        '''
        query:查询矩阵
        key：关键字矩阵
        mixin：value矩阵
        前向传播，实现query和key的点积，以及因果掩码的生成
        '''

        # 获取key的形状
        bs,h,w,nr_chns = key.size()

        # 进行下采样
        if downSample > 1:
            key = F.max_pool2d(key,downSample)
            mixin = F.max_pool2d(mixin,dowmSample)

        # 判定是否包含位置编码,这里就是单纯增加了两个维度
        if use_pos_enc:
            pos1 = torch.arange(0.,h) / h
            pos2 = torch.arange(0.,w) / w
            mixin  =torch.cat([
                mixin,
                pos1[None,:,None,None].expand(bs,h,w,1),
                pos2[None,:,None,None].expand(bs,h,w,1)
            ],dim = 3)

        # 因果卷积
        # 生成因果卷积的掩码
        canvas_size = h * w
        canvas_size_q = h * w
        causal_mask = get_causal_mask(canvas_size_q,downSample).to(key.device)

        # 实现key和query的点乘，计算每一个键和查询的相似度，同时屏蔽未来信息
        # view函数，改变张量的形状，但是不改变数据
        query = query.view(bs, canvas_size_q, nr_chns) # 形状为：bs,H*W,nr_chns
        key = key.view(bs, canvas_size, nr_chns)  # 形状为：bs,H*W,nr_chns
        dot = torch.bmm(query, key.permute(0, 2, 1))  # 执行矩阵的批量乘法，bs维度相同，
                                                      # (H*W,nr_chns) 和(nr_chns,H*W)两个矩阵的点积
                                                      # 最终的矩阵为（H*W,H*W）
        # 首先将三角掩码矩阵进行反转，然后再乘以一个极大的负数
        # 确保未来信息在面对进行softmax激活时，能够变为0
        dot = dot - (1. - causal_mask) * 1e10
        # 减去最大值，确保数值稳定性
        dot = dot - torch.max(dot, dim=-1, keepdim=True)[0]

        # 实现softmax激活函数，并且加上掩码卷积，抑制未来信息
        causal_exp_dot = torch.exp(dot / np.sqrt(nr_chns).astype(np.float32)) * causal_mask
        causal_probs = causal_exp_dot / (torch.sum(causal_exp_dot, dim=-1, keepdim=True) + 1e-6)

        # 计算输出矩阵，最终的权重参数乘以对应的因果卷积系数
        mixin = mixin.view(bs, canvas_size, -1)
        mixed = torch.bmm(causal_probs, mixin)

        return mixed.view(bs, h, w, -1)

# Test the PyTorch implementation
key = torch.rand(16, 32, 32, 64)
mixin = torch.rand(16, 32, 32, 64)
query = torch.rand(16, 32, 32, 64)
causal_attention = CausalAttention()
result = causal_attention(key, mixin, query)

result.shape

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53
    • 54
    • 55
    • 56
    • 57
    • 58
    • 59
    • 60
    • 61
    • 62
    • 63
    • 64
    • 65
    • 66
    • 67
    • 68
    • 69
    • 70
    • 71
    • 72
    • 73
    • 74
    • 75
    • 76
    • 77
    • 78
    • 79
    • 80
    • 81
    • 82
    • 83
    • 84
    • 85
    • 86
    • 87
    • 88
    • 89
    • 90
    • 91
    • 92
    • 93
    • 94
    • 95

    问题

    • 这个结构真的复杂，是怎么探索出来？
    • 为什么要重复那么多次门控残差网络？
    • 为什么要重复那么多次注意力机制来提取信息？

    总结

    • 这里是实现了具体的注意力模块，这里重点是他所调用的一个因果注意力模块，通过这个模块能够实现注意力机制的同时调用因果卷积，来屏蔽未来信息。
    • 但是具体的执行结果，并不知道作者是怎么探索出来，难道是通过实验吗？如果是这样，自己也可以通过实验，来探索一下，适合特定格式下的声音生成模型的具体结构。
    • 这里学到了很多，chatGPT问了几百条，加上自己的理解。
    • 通过这篇文章，我还知道，我们确实需要不断看新的论文，要总是试试看新的论文能不能添加到对应结构中。

    引用

    ChatGPT-Plus

  • 相关阅读:
    计算机毕业设计JavaWeb商铺租赁管理系统(源码+系统+mysql数据库+lw文档）
    启动YOLO进行图片物体识别
    单片机电子元器件-按键
    淘宝API接口商品详情，关键词搜索
    我们需要工具支持键集分页
    49.HarmonyOS鸿蒙系统 App(ArkUI)Tab导航组件的使用
    java集合图谱
    10-09 周一 图解机器学习之深度学习感知机学习
    2 万字 + 20张图｜细说 Redis 九种数据类型和应用场景
    A40i使用笔记：调用系统自带驱动GT911触摸屏
  • 原文地址：https://blog.csdn.net/Blackoutdragon/article/details/132638638
