Deep Java Library（四）使用DJL Serving部署JAVA模型 For Windows

1.下载Windows版DJL Serving

Windows版DJL Serving下载地址：
https://publish.djl.ai/djl-serving/serving-0.23.0.zip
下载下来是一个zip压缩包，大约50M左右，目前最新版本为0.23.0

2.安装DJL Serving

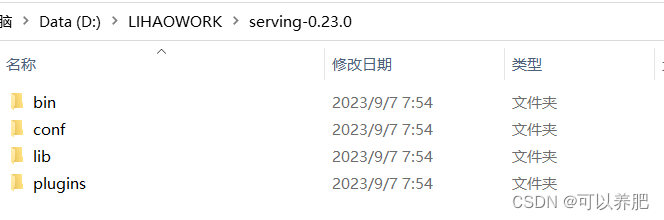

解压serving-0.23.0.zip后目录如下

（1）bin目录是DJL Serving的主目录，里面serving.bat是启动脚本
（2）conf目录是DJL Serving的配置目录，里面我们主要看一下config.properties
这是初始化的config.properties配置

# debug=false
# inference_address=http://127.0.0.1:8080
# management_address=http://127.0.0.1:8080
# management_address=unix:/tmp/management.sock
model_store=models
load_models=ALL
# model_url_pattern=.*
# number_of_netty_threads=0
# job_queue_size=1000
# cors_allowed_origin=*
# cors_allowed_methods=*
# cors_allowed_headers=*
# keystore=conf/keystore.p12
# keystore_pass=changeit
# keystore_type=PKCS12
# private_key_file=conf/key.pem
# certificate_file=conf/certs.pem
# max_request_size=2000485760
# batch_size=1
# max_batch_delay=100
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

debug=false ： 配置debug模式是否开启
inference_address：配置服务API接口访问地址
management_address：配置服务UI界面的访问地址
model_store：配置模型加载位置
load_models：配置模型具体加载路径，具体格式为如下：

[EndpointData]=modelUrl
其中[EndpointData]格式支持四种
1，[modelName]只配置一个模型名称
2，[modelName:version]配置模型名称，模型版本
3，[modelName:version:engine]配置模型名称，模型版本，模型引擎
4，[modelName:version:engine:deviceNames]配置模型名称，模型版本，模型引擎，模型驱动GPU或者CPU
例如：
load_models=[person:v1:MXNet:*]=file:///D:/LIHAOWORK/serving-0.23.0/person.zip
多个模型之间用逗号隔开
1
2
3
4
5
6
7
8
9

本次demo只应用的上述几个配置，剩余的配置说明可以具体查看官网：
https://docs.djl.ai/docs/serving/serving/docs/configuration.html
（3）lib目录是DJL Serving的类包目录
（4）plugins目录是DJL Serving是插件目录
由于DJL Serving默认启动加载插件的位置为bin目录下的plugins目录里面的插件文件，我们可以直接将plugins目录以及里面的插件直接复制到bin目录下

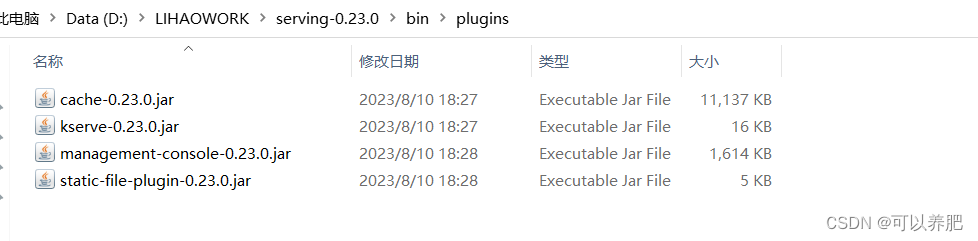

plugins目录里面

3.启动DJL Serving

Windows下打开cmd

切换到DJL Serving的bin目录下

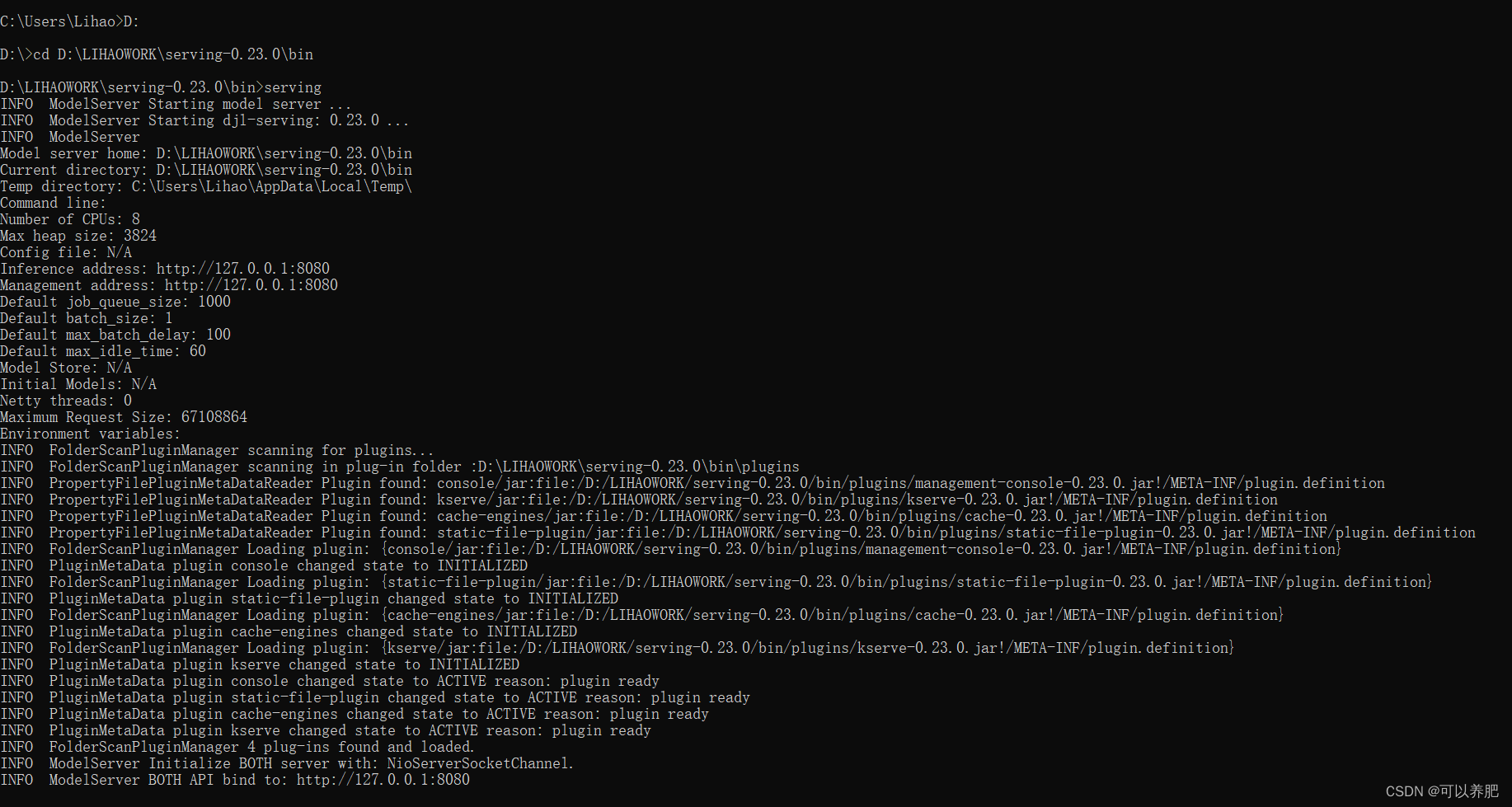

使用serving 启动DJL Serving

启动日志里面会显示所有的插件已经加载，并且API和UI的地址都是
http://127.0.0.1:8080

4.访问DJL Serving

打开浏览器访问http://127.0.0.1:8080

5.添加模型引擎依赖jar包

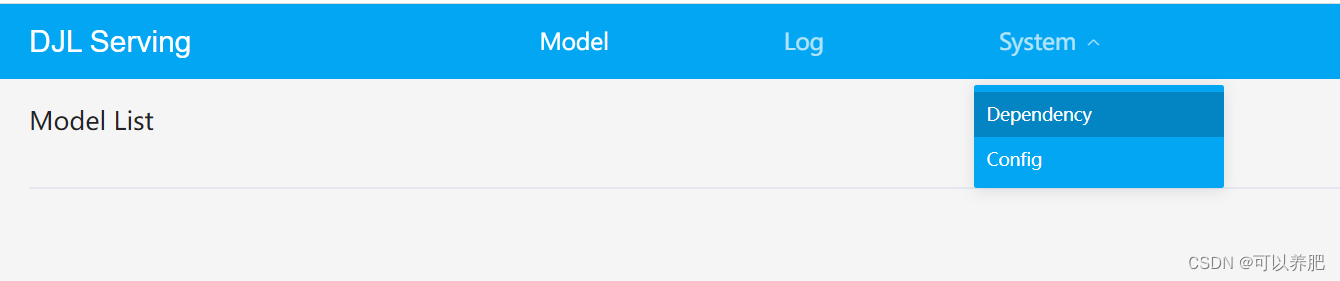

点击系统—>依赖

点击添加依赖

选择类型为JAR，方式是file或者maven

由于本次测试的模型为OnnxRuntime引擎，需要两个依赖包
onnxruntime-1.15.0.jar
onnxruntime-engine-0.23.0.jar
maven的具体依赖为

>
    >ai.djl.onnxruntime>
    >onnxruntime-engine>
    >0.23.0>
    >runtime>
>
>
    >com.microsoft.onnxruntime>
    >onnxruntime>
    >1.15.1>
>
1
2
3
4
5
6
7
8
9
10
11

由于公司的网络非常的烂，并且好像这个UI插件的上传对于较大点的jar包有问题，可以直接将需要的jar包拷贝到bin目录下的deps目录，如果没有deps目录就新建一个。

刷新查看

6.添加模型包zip文件

synset文件是模型的ArtifactName文件具体内容如下

person
1

person.onnx是训练好的模型文件
libs目录里面是包含classes目录最里面是自定义的translator和translatorFactory

PersonTranslatorFactory类代码如下

import ai.djl.modality.Input;
import ai.djl.modality.Output;
import ai.djl.translate.TranslatorFactory;
import ai.djl.Model;
import ai.djl.translate.Translator;
import ai.djl.util.Pair;
import java.io.Serializable;
import java.lang.reflect.Type;
import java.util.HashSet;
import java.util.Map;
import java.util.Set;

public class PersonTranslatorFactory implements TranslatorFactory, Serializable {
    private static final long serialVersionUID = 1L;

    private static final Set<Pair<Type, Type>> SUPPORTED_TYPES = new HashSet<>();

    static {
        SUPPORTED_TYPES.add(new Pair<>(Input.class, Output.class));
    }


    /** {@inheritDoc} */
    @Override
    public Set<Pair<Type, Type>> getSupportedTypes() {
        return SUPPORTED_TYPES;
    }

    /** {@inheritDoc} */
    @Override
    @SuppressWarnings("unchecked")
    public <I, O> Translator<I, O> newInstance(
            Class<I> input, Class<O> output, Model model, Map<String, ?> arguments) {
        if (isSupported(input, output)) {
            System.out.println("1");
            return (Translator<I, O>) new PersonTranslator();
        }
        throw new IllegalArgumentException("Unsupported input/output types.");
    }
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41

PersonTranslator类代码如下

import ai.djl.modality.Input;
import ai.djl.modality.Output;
import ai.djl.modality.cv.Image;
import ai.djl.modality.cv.ImageFactory;
import ai.djl.modality.cv.output.BoundingBox;
import ai.djl.modality.cv.output.DetectedObjects;
import ai.djl.modality.cv.output.Rectangle;
import ai.djl.modality.cv.transform.CenterCrop;
import ai.djl.modality.cv.transform.Resize;
import ai.djl.modality.cv.transform.ToTensor;
import ai.djl.modality.cv.translator.YoloV5Translator;
import ai.djl.ndarray.NDArray;
import ai.djl.ndarray.NDList;
import ai.djl.translate.*;
import java.io.ByteArrayInputStream;
import java.util.ArrayList;
import java.util.List;
import java.util.Map;

public class PersonTranslator implements ServingTranslator {

        private final Integer width = 640;
        private final Integer height = 640;
        private  final float threshold = 0.2f;
        //初始化转换器
        private Translator<Image, DetectedObjects> translator = YoloV5Translator
                .builder()
                .optThreshold(threshold)
                .optSynsetArtifactName("synset.txt")
                .build();

        @Override
        public NDList processInput(TranslatorContext ctx, Input input) throws Exception {
            byte[] data = input.getAsBytes(0);
            ImageFactory factory = ImageFactory.getInstance();
            Image image = factory.fromInputStream(new ByteArrayInputStream(data));

            NDArray array = image.toNDArray(ctx.getNDManager());
            Pipeline pipeline = new Pipeline();
            pipeline.add(new CenterCrop());
            pipeline.add(new Resize(width, height));
            pipeline.add(new ToTensor());
            return pipeline.transform(new NDList(array));
        }

        @Override
        public Output processOutput(TranslatorContext ctx, NDList list) throws Exception {
            DetectedObjects output = translator.processOutput(ctx, list);
            List<String> classList = new ArrayList<>();
            List<Double> probList = new ArrayList<>();
            List<BoundingBox> rectList = new ArrayList<>();
            final List<DetectedObjects.DetectedObject> items = output.items();
            items.forEach(item -> {
                classList.add(item.getClassName());
                probList.add(item.getProbability());

                Rectangle b = item.getBoundingBox().getBounds();
                Rectangle newBox = new Rectangle(b.getX() / width, b.getY() / height, b.getWidth() / width, b.getHeight() / height);
                rectList.add(newBox);
            });
            Output out = new Output(200, "OK");
            out.add(new DetectedObjects(classList, probList, rectList).toJson());
            return out;
        }



        @Override
        public void prepare(TranslatorContext ctx) throws Exception {
            translator.prepare(ctx);
        }

        @Override
        public Batchifier getBatchifier() {
            return translator.getBatchifier();
        }

        @Override
        public void setArguments(Map<String, ?> arguments) {}
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81

在PersonTranslator中主要是实现ServingTranslator接口，里面我们重写了
processInput和processOutput，其中processInput我们将image处理为NDList，processOutput中我们将结果转为DetectedObjects。
后面我们会专门总结写一下自定义模型上传的形式和种类以及注意事项。
最后将person文件打包成zip包

7.指定自定义模型启动

具体命令如下：

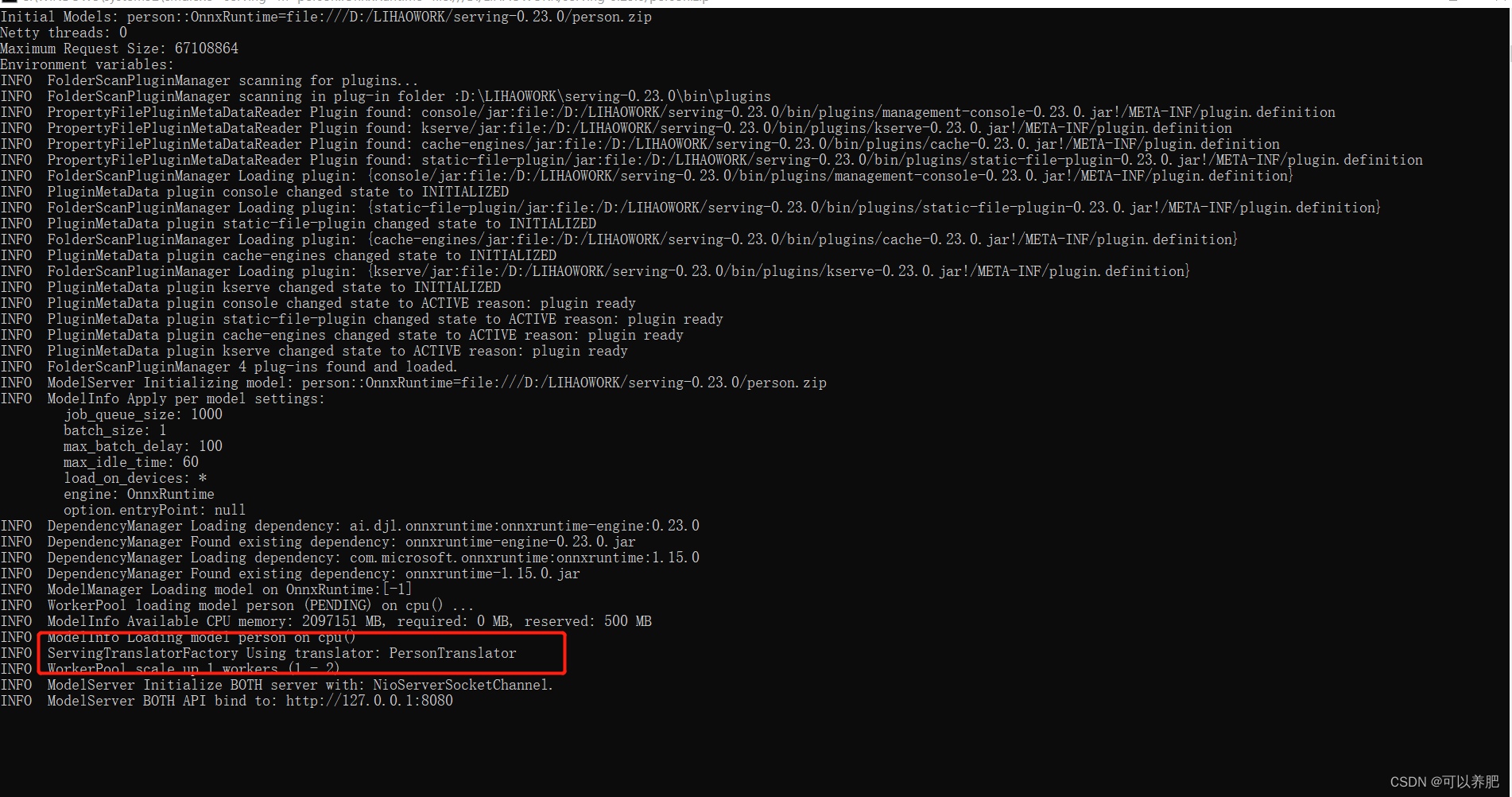

serving -m “person::OnnxRuntime=file:///D:/LIHAOWORK/serving-0.23.0/person.zip”


其中标红的地方显示使用我们自定义的工厂。

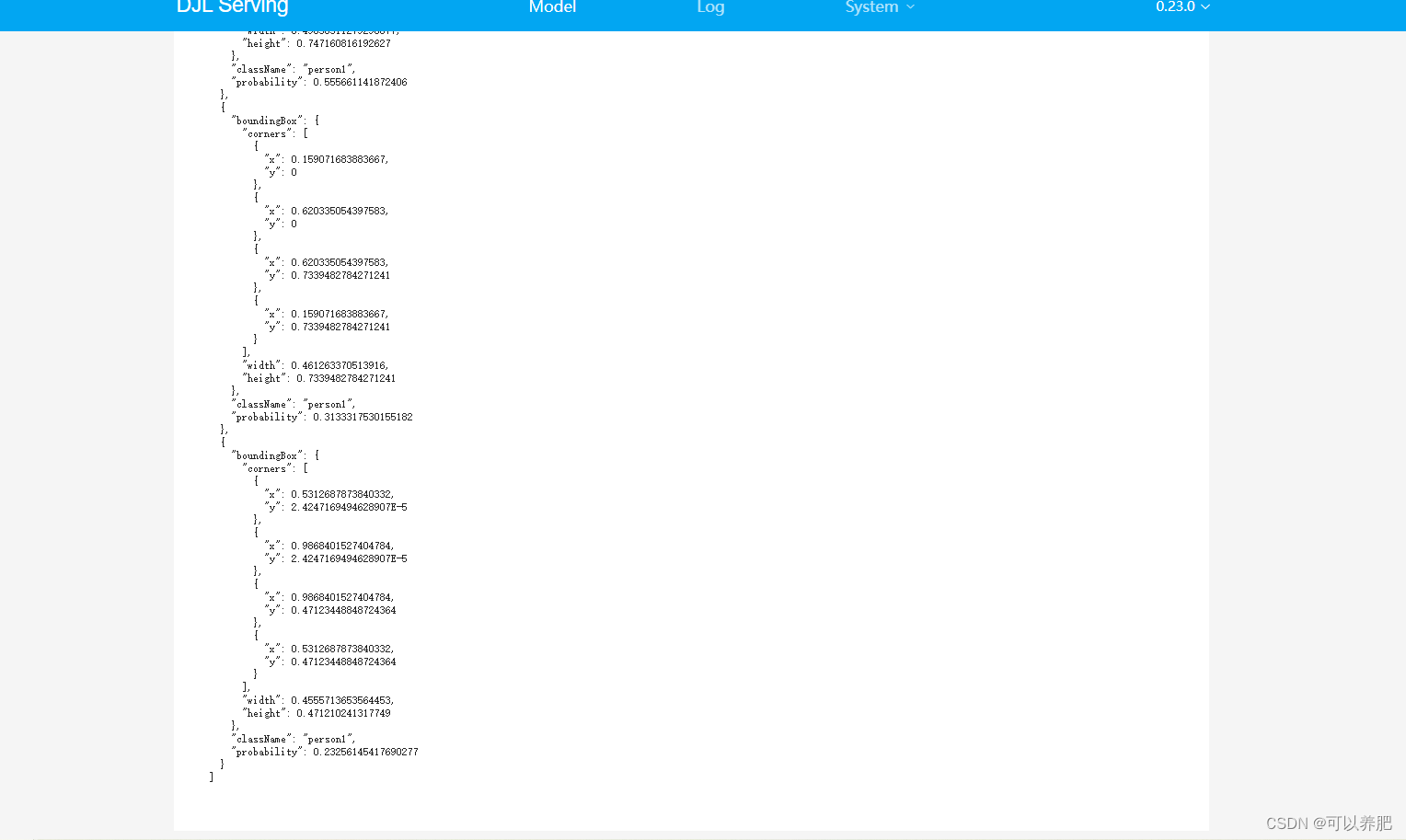

8.模型测试

点击model

我们自定义的模型已经READY就绪，点击READY下面三角图标测试，
Data type选择raw,点击上传图片，点击推理

测试图片如下：
