静态路由配置实验：构建多路由器网络拓扑实现不同业务网段互通

摘要：
本实验旨在通过配置网络设备的IP地址和静态路由，实现不同业务网段之间的互通。通过构建一组具有多个路由器的拓扑结构，通过静态路由配置，使得来自不同PC的业务流量能够在网络中正确转发并实现互通。本文详细介绍了实验的背景、目的、拓扑结构以及具体的配置步骤和解决方案。

一、实验背景与目的

在现代网络中，不同的子网之间需要能够互相通信，为了实现这种互通，需要在路由器上配置适当的路由策略。本实验通过一个多路由器的网络拓扑，旨在演示如何通过静态路由配置，实现不同业务网段之间的互通。

二、实验拓扑

实验拓扑由多台路由器（R1、R2、R3、R4、R5）和若干台PC（PC6、PC7、PC8）组成，连接形成一个复杂的网络结构。路由器之间通过链路相连，PC连接在不同的子网中。

三、实验需求

1. 按照图示配置 IP 地址
2. 按照如下路径规划配置静态路由，实现连接 PC 的业务网段互通

192.168.1.0/24 网段到达 192.168.2.0/24 网段经过 R1，R2，R3
192.168.2.0/24 网段到达 192.168.1.0/24 网段经过 R3，R4，R1
192.168.1.0/24 网段到达 192.168.3.0/24 网段经过 R1，R4，R5
192.168.2.0/24 网段到达 192.168.3.0/24 网段经过 R3，R4，R5
192.168.3.0/24 网段到达 192.168.1.0/24 网段和 192.168.2.0/24 网段的路由来回一致
R5 上不允许出现到达其他业务网段的明细路由
所有经过 R4 和 R5 的流量通过等价路由实现负载分担

四、实验解法

1. 配置 IP 地址

R1：

[R1]interface g0/0
[R1-GigabitEthernet0/0]ip address 10.2.2.1 24
[R1-GigabitEthernet0/0]interface g0/1
[R1-GigabitEthernet0/1]ip address 10.1.1.1 24
[R1-GigabitEthernet0/1]interface g0/2
[R1-GigabitEthernet0/2]ip address 192.168.1.254 24
1
2
3
4
5
6

R2：

[R2]interface g0/0
[R2-GigabitEthernet0/0]ip address 10.2.2.2 24
[R2-GigabitEthernet0/0]interface g0/1
[R2-GigabitEthernet0/1]ip address 10.3.3.2 24
1
2
3
4

R3：

[R3]interface g0/0
[R3-GigabitEthernet0/0]ip address 10.3.3.3 24
[R3-GigabitEthernet0/0]interface g0/1
[R3-GigabitEthernet0/1]ip address 10.4.4.3 24
[R3-GigabitEthernet0/1]interface g0/2
[R3-GigabitEthernet0/2]ip address 192.168.2.254 24
1
2
3
4
5
6

R4：

[R4]interface g0/0
[R4-GigabitEthernet0/0]ip address 10.1.1.4 24
[R4-GigabitEthernet0/0]interface g0/1
[R4-GigabitEthernet0/1]ip address 10.4.4.4 24
[R4-GigabitEthernet0/1]interface g0/2
[R4-GigabitEthernet0/2]ip address 10.6.6.4 24
[R4-GigabitEthernet0/1]interface g5/0
[R4-GigabitEthernet0/2]ip address 10.5.5.4 24
1
2
3
4
5
6
7
8

R5：

[R5]interface g0/0
[R5-GigabitEthernet0/0]ip address 10.6.6.5 24
[R5-GigabitEthernet0/0]interface g0/1
[R5-GigabitEthernet0/1]ip address 10.5.5.5 24
[R5-GigabitEthernet0/1]interface g0/2
[R5-GigabitEthernet0/2]ip address 192.168.3.254 24
1
2
3
4
5
6

PC6:

PC7:

PC8:

2. 按照需求配置静态路由，实现连接 PC 的业务网段互通

分析：配置静态路由时，首先要明确一点，是要求全网互通，还是只要求业务网段互通。如果是只要求业务网段互通的话，就只需要配置到达业务网段的静态路由，并不需要配置到达途径的互联网段的静态路由
　　根据这个思路，就可以得知，只需要按照规划的路径，使沿途每台路由器上具有到达目的业务网段的路由就可以了
　　另外，对于某些路由器，某些业务网段是其直连网段，路由器会自动产生相应的直连路由，并不需要再额外配置静态路由
　　
步骤 1：配置 192.168.1.0/24 网段到 192.168.2.0 网段的静态路由

分析：目的网段是 192.168.2.0/24 网段，需要经过 R1，R2，R3，在 R1 上需要配置静态路由，下一跳指向 R2 ，R2 上也需要配置静态路由，下一跳指向 R3，R3 上会自动产生到达 192.168.2.0/24 网段的直连路由，不需要额外配置

[R1]ip route-static 192.168.2.0 24 10.2.2.2
1

[R2]ip route-static 192.168.2.0 24 10.3.3.3
1

步骤 2：配置 192.168.2.0/24 网段到 192.168.1.0 网段的静态路由

分析：目的网段是 192.168.1.0/24 网段，需要经过 R3，R4，R1，在 R3 上需要配置静态路由，下一跳指向 R4 ，R4 上也需要配置静态路由，下一跳指向 R1，R1 上会自动产生到达 192.168.1.0/24 网段的直连路由，不需要额外配置

[R3]ip route-static 192.168.1.0 24 10.4.4.4
1

[R4]ip route-static 192.168.1.0 24 10.1.1.1
1

步骤 3：配置 192.168.1.0/24 网段到 192.168.3.0 网段的静态路由

分析：目的网段是 192.168.3.0/24 网段，需要经过 R1，R4，R5，在 R1 上需要配置静态路由，下一跳指向 R4 ，R4 上也需要配置静态路由，下一跳指向 R5，且 R4 到 R5 之间要求有等价路由，R5 上会自动产生到达 192.168.3.0/24 网段的直连路由，不需要额外配置

[R1]ip route-static 192.168.3.0 24 10.1.1.4
1

[R4]ip route-static 192.168.3.0 24 10.5.5.5
[R4]ip route-static 192.168.3.0 24 10.6.6.5
1
2
3

步骤 4：配置 192.168.2.0/24 网段到 192.168.3.0 网段的静态路由

分析：目的网段是 192.168.3.0/24 网段，需要经过 R3，R4，R5，在 R3 上需要配置静态路由，下一跳指向 R4 ，R4 在上一步已经配置过了，无需再次配置，R5 上会自动产生到达 192.168.3.0/24 网段的直连路由，不需要额外配置

[R3]ip route-static 192.168.3.0 24 10.4.4.4
1

步骤 5：配置 192.168.3.0/24 网段到 192.168.1.0 网段的静态路由（这里是负载分担）

分析：目的网段是 192.168.1.0/24 网段，要求来回路径一致，就是要经过 R5，R4，R1，在 R5 上需要配置静态路由，下一跳指向 R4 ，但又不允许出现明细路由，那么只能通过默认路由来实现，而且 R5 到 R4 上需求有等价路由，R4 在步骤 2 已经配置过了到达 192.168.1.0/24 网段的路由，不需要再次配置，R1 上会自动产生到达 192.168.1.0/24 网段的直连路由，也不需要额外配置

[R5]ip route-static 0.0.0.0 0 10.5.5.4
[R5]ip route-static 0.0.0.0 0 10.6.6.4
1
2

步骤 6：配置 192.168.3.0/24 网段到 192.168.2.0 网段的静态路由

分析：目的网段是 192.168.2.0/24 网段，要求来回路径一致，就是要经过 R5，R4，R3，R5 在上一步已经配置过了默认路由，不需要再次配置，R4 需要配置静态路由，下一跳指向 R3，R3 上会自动产生到达 192.168.3.0/24 网段的直连路由，也不需要额外配置

[R4]ip route-static 192.168.2.0 24 10.4.4.3
1

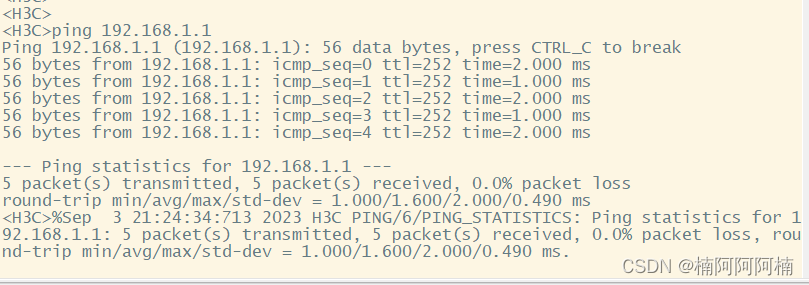

测试连通性：

PC6:

PC7:

PC8:

如有不详或错误，敬请指出。
