音频——硬件拓扑

硬件拓扑

• 控制路径：UART/I2C/SPI
• 数据路径：I2S

简略图如下

I2S 数据通路

五线模式

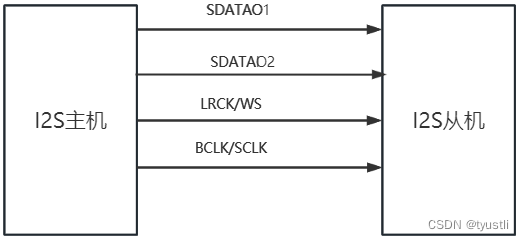

四线模式

两线 TX

两线 RX

典型应用

硬件连接

• 控制信号：SPI 用于配置外部 codec 工作模式
• 数据信号：I2S 传输音频数据，四线模式
• MCLK 主时钟，也叫系统时钟(Sys Clock)，为了使系统间能够更好的同步，MCLK的频率=256fs 或384fs(fs 指采样频率)


数据流

控制信号路径：

• 写 CODEC 寄存器
  • MCU SPI MOSI -> CODEC SPI MISO
• 读 CODEC 寄存器
  • CODEC SPI MOSI -> MCU MISO

数据信号路径：

• ADC
  • ADC -> CODEC -> CODEC I2S SDATAO -> MCU I2S SDATAI -> MCU SRAM
• DAC
  • MCU SRAM > MCU I2S SDATAO -> CODEC I2S SDATAI -> DAC
