第4章 网络层 ： 数据平面

4.1 导论

网络层服务

网络层功能：

• 转发: 将分组从路由器 的输入接口转发到合适 的输出接口 （局部）
• 路由: 使用路由算法来 决定分组从发送主机到 目标接收主机的路径 (全局 )
  • 路由选择算法
  • 路由选择协议

数据平面

•  本地，每个路由器功能
•  决定从路由器输入端口 到达的分组如何转发到输出端口
•  转发功能：
  • 传统方式：基于目标 地址+转发表
  • SDN方式：基于多个 字段 + 流

控制平面

• 网络范围内的逻辑
• 决定数据报如何在路由器之间 路由，决定数据报从源到目标 主机之间的端到端路径
• 2个控制平面方法:
  • 传统的路由算法: 在路由器 中被实现
  • software-defined networking (SDN): 在远程的服务器中 实现

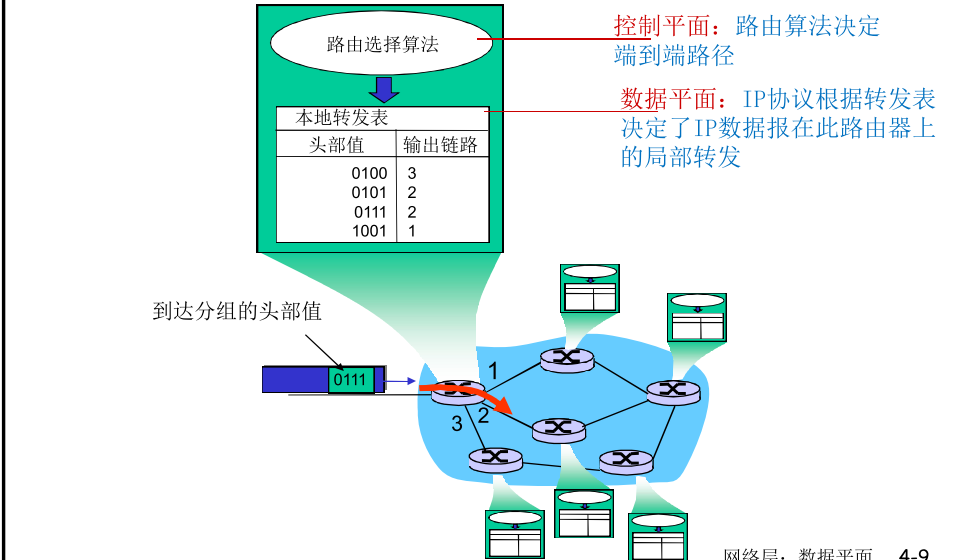

传统方式：路由和转发的相互作用 Vs SDN方式：逻辑集中的控制平面

• 传统方式

• SDN 方式


网络服务模型

• 在某些网络架构中是第三个重要的功能 ATM, frame relay, X.25
• 在分组传输之前，在两个主机之间，在通过一些 路由器所构成的路径上建立一个网络层连接 涉及到路由器
• 网络层和传输层连接服务区别:
  • 网络层: 在2个主机之间，涉及到路径上的一些路由器
  • 传输层: 在2个进程之间，很可能只体现在端系统上 (TCP连接)

    Q: 从发送方主机到接收方主机传输数据报的“通道” ，网络提供什么样的服务模型？
• 对于单个数据报的服务: 可靠传送 延迟保证，如：少于 40ms的延迟
• 对于数据报流的服务: 保序数据报传送 保证流的最小带宽 分组之间的延迟差

4.2 路由器组成

概况

• 路由：运行路由选择算法／协议 (RIP, OSPF, BGP)-生成 路由表
• 转发：从输入到输出链路交换数据报-根据路由表进行分组 的转发

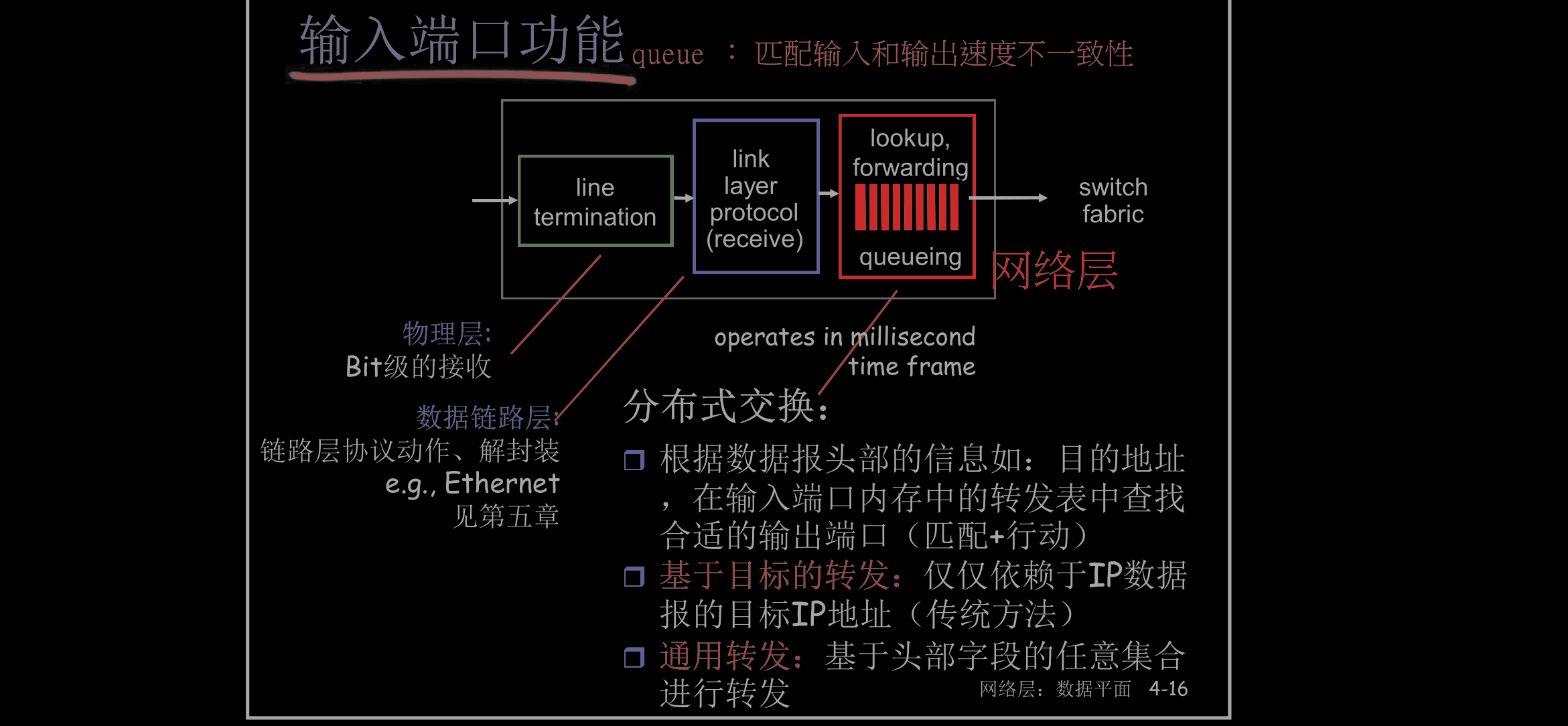

输入端口功能

• 基于目标的转发: 如果地址范围如果没有划分的特别规整，会发生什么？
• **最长前缀匹配 longest prefix matching Destination Address Range** ： 当给定目标地址查找转发表时，采用最长地址前 缀匹配的目标地址表项 . (IP地址部分详解 )

输入端口缓存

交换结构

• 将分组从输入缓冲区传输到合适的输出端口
• 交换速率：分组可以按照该速率从输入传输到输 出
  • 运行速度经常是输入/输出链路速率的若干倍
  • N 个输入端口：交换机构的交换速度是输入线路速度的N倍比较理想，才不会成为瓶颈
     3种典型的交换机构


第一代路由器

• 在CPU直接控制下的交换，采用传统的计算机
• 分组被拷贝到系统内存，CPU从分组的头部提取出目标 地址，查找转发表，找到对应的输出端口，拷贝到输出 端口
• 转发速率被内存的带宽限制 (数据报通过BUS两遍)
• 一次只能转发一个分组


通过总线交换

• 数据报通过共享总线，从输入端 口转发到输出端口
• 总线竞争: 交换速度受限于总线 带宽
• 1 次处理一个分组
• 1 Gbps bus , Cisco 1900； 32 Gbps bus, Cisco 5600；对于接 入或企业级路由器，速度足够（ 但不适合区域或骨干网络）

通过互联网络(crossbar等)的交换

 同时并发转发多个分组，克服总线带宽限制
 Banyan（榕树）网络，crossbar(纵横) 和其它的互联网络被开发，将多个处理 器连接成多处理器
 当分组从端口A到达，转给端口Y；控 制器短接相应的两个总线
 高级设计：将数据报分片为固定长度的 信元，通过交换网络交换

输出端口

 假设交换速率Rswitch是Rline的N倍（N：输入端口的数量）
 当多个输入端口同时向输出端口发送时，缓冲该分组（当通 过交换网络到达的速率超过输出速率则缓存）
 排队带来延迟，由于输出端口缓存溢出则丢弃数据报！

调度机制

• 调度: 选择下一个要通过链路传输的分组

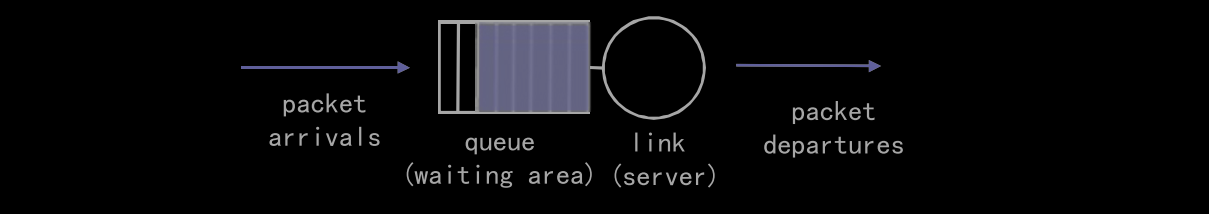

FIFO (first in first out) scheduling: 按照 分组到来的次序发送

•  丢弃策略: （队列满的时候 ）
  • tail drop: 丢弃刚到达的分组
  • priority: 根据优先权丢失/移除分组
  • random: 随机地丢弃/移除

调度策略：优先权

• 优先权调度：发送最高优先 权的分组。
• 多类，不同类别有不同的 优先权。
  • 类别可能依赖于标记或者其他的头部字段, e.g. IP source/dest, port numbers, ds，etc.
  • 先传高优先级的队列中的分 组，除非没有
  • 高（低）优先权中的分组传 输次序：FIFO

调度策略：其他的

Round Robin (RR) scheduling:

• 多类
• 循环扫描不同类型的队列, 发送完一类的一个分组 ，再发送下一个类的一个分组，循环所有类

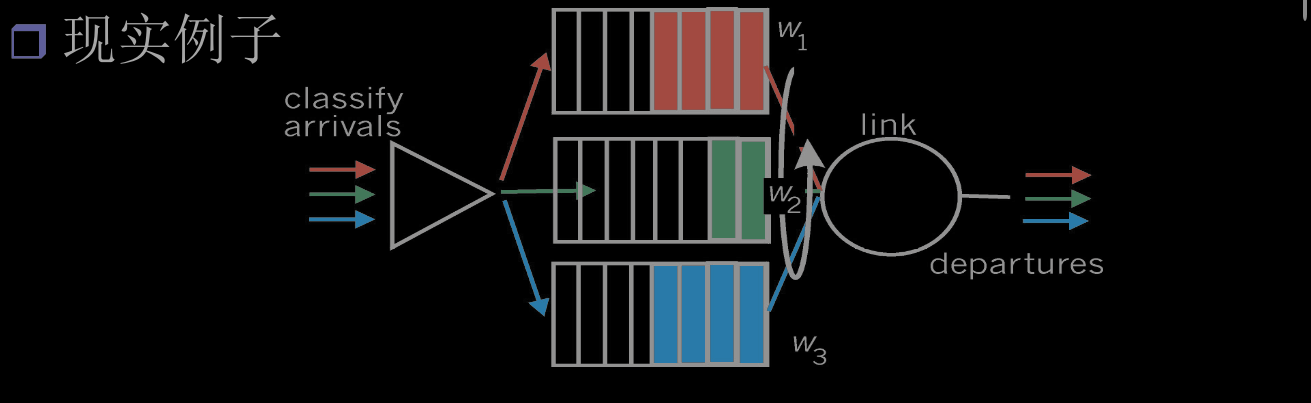

• Weighted Fair Queuing (WFQ) ： 每个类在每一个循环中获得不同权重的服务量


4.3 IP ：Internet Protocol

IP：Internet Protocol

IPv4数据报结构

• 版本（Version, 4bit）
  对于IPv4，字段的值是4。

• 首部长度（Header Length， IHL, 4bit）
  首部长度说明首部有多少32位字（4字节）。一般为5，相当于5*4=20字节。

• 服务类别（Type Of Service，8bit）

• 报文长度（Length, 16bit）
  IP首部+数据部分的总长度

• 标识（Identification, 16bit）
  用于在IP层对数据报进行分片的时候，标识数据包。

• 标志 （Flags, 3bit ）

  这个3位字段用于控制和识别分片，它们是：

  • 位0：保留，必须为0；
  • 位1：禁止分片（Don’t Fragment，DF），当DF=0时才允许分片；
  • 位2：更多分片（More Fragment，MF），MF=1代表后面还有分片，MF=0 代表已经是最后一个分片。
    如果DF标志被设置为1，但路由要求必须分片报文，此报文会被丢弃。这个标志可被用于发往没有能力组装分片的主机。
    当一个报文被分片，除了最后一片外的所有分片都设置MF为1。最后一个片段具有非零片段偏移字段，将其与未分片数据包区分开，未分片的偏移字段为0。

• 分片偏移 （Fragment Offset, 13bit）
  这个13位字段指明了每个分片相对于原始报文开头的偏移量，以8字节作单位。

• 存活时间（Time To Live，TTL, 8bit）
  本数据报的TTL.

• 协议 （Protocol, 8bit）
  1—-icmp, 2—-igmp, 6—-tcp, 17—-udp, 89—-ospf

• 首部检验和 （Header Checksum， 16bit）
  IP首部的校验和

• 源IP地址（Source IP, 32bit）

• 目的IP地址（Destination IP, 32bit）

IPv4数据报分片

• 网络链路有MTU（最大传送单元）— 最大可传输的链路的帧
  • 不同的链路类型有不同的MTU
• 如果IP数据报 > MTU ，则分片，到目的地后再重组
• IP头部字段用来标记

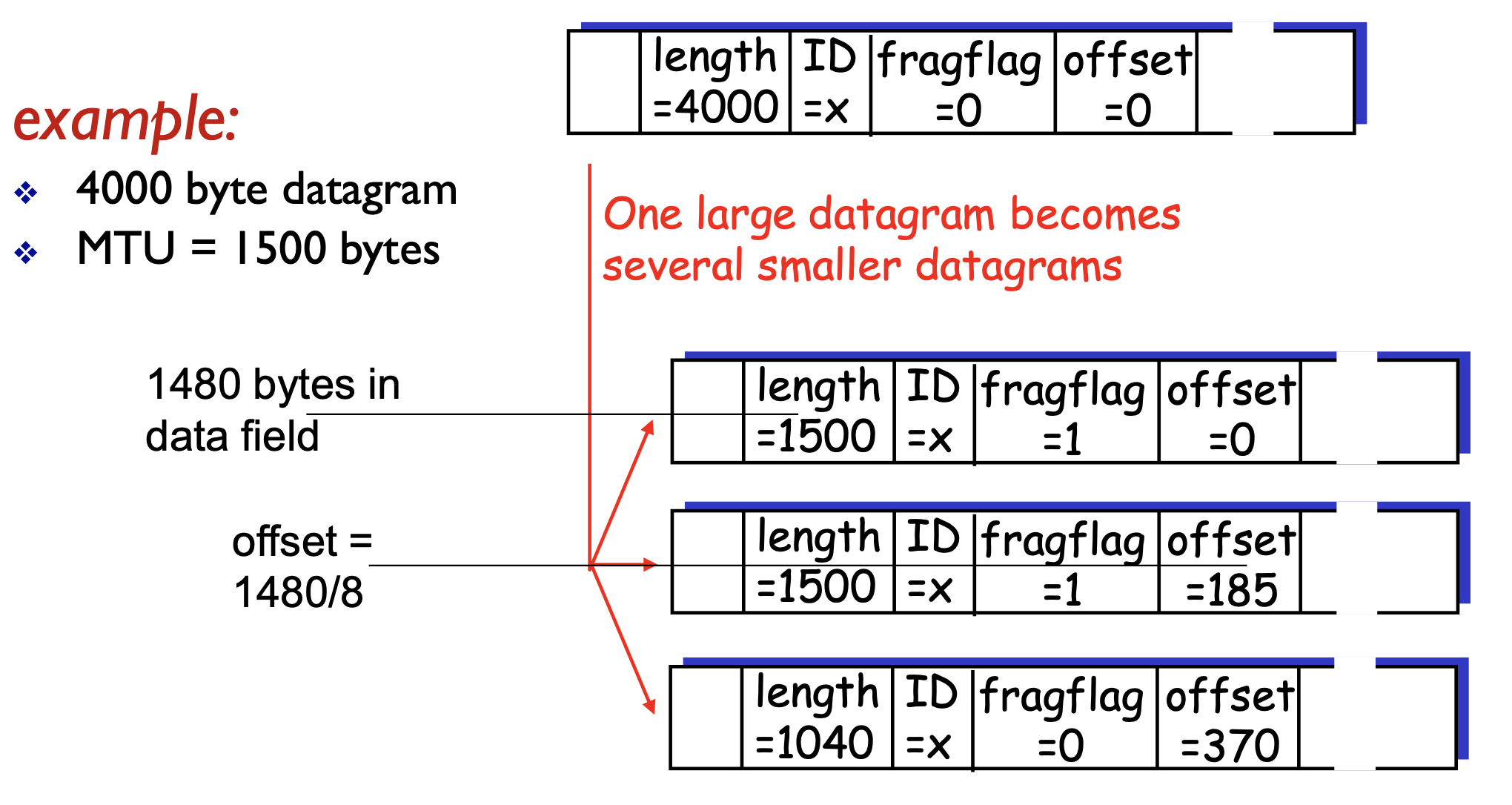

IP数据报分片示例

• 本来要发送 4000 byte 的数据报（head部分 + data部分）

• 链路的 MTU = 1500 bytes

• 需要将数据分为3片来发送

• length：片长度，包括了 20 bytes IP首部部分，最大为MTU

  • length为1500的数据报，实际包含 1500−20=1480 bytes1500−20=1480 ����� 的data部分
  • 最后一片的length为 (4000−20)−1480×2+20=1040(4000−20)−1480×2+20=1040

• fragflag
  1

  ：3 bits

  • 第二个bit为 DF（Don’t Flag）：为0则该数据报分片，为1则不分片
  • 第三个bit为 MF：为0则后面没有片了，为1则后面还有片
  • 前两片为 1（001），表示该IP数据报分片，且后面还有片
  • 最后一片为 0（000），表示该IP数据报分片，后面没片（即最后一片）

• offset
  1

  ：data部分偏移量，以 8 bytes 为单位，只计算data部分

  • 第一片的offset为 0
  • 第二片的offset为 1480 bytes/8 bytes=1851480 �����/8 �����=185

IPv4编址

概述

• IP地址：32位、主机和路由器接口的ID

• 接口

  （interface）：主机/路由器 和 物理链接 之间的连接

  • 路由器一般有多个接口
  • 主机一般有1到2个接口

• 每个接口都有一个对应的IP地址

接口连接方式

• 通过路由器连接
• 有线以太网通过以太网交换机连接
• 无线网络通过WiFi基站连接

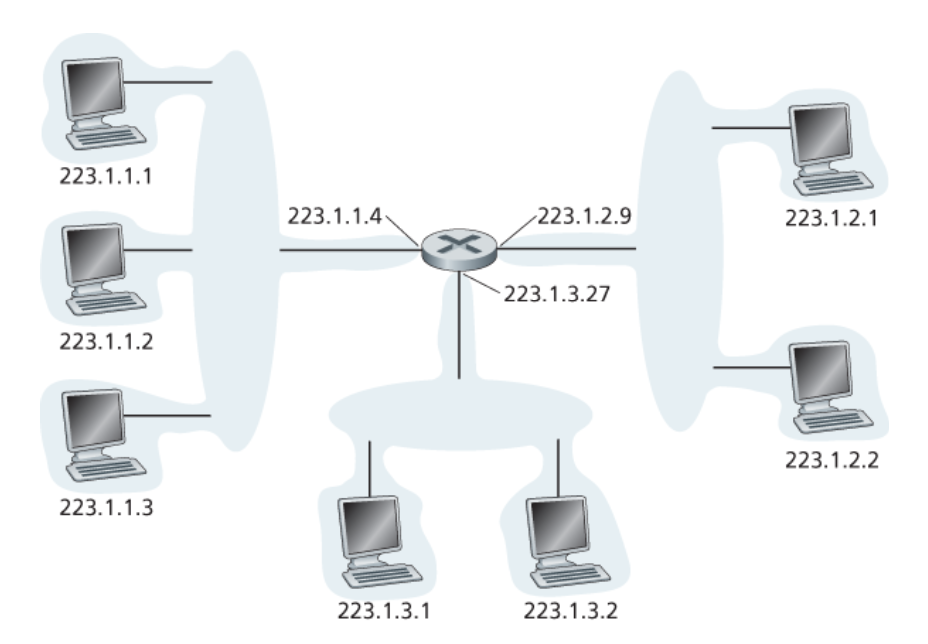

子网（Subnet）

IP地址

• 网络部分 —— 高位
• 主机部分 —— 低位

子网

• 子网部分相同
• 可以不通过路由器到达彼此

把路由器去掉，剩下的每个区域都是一个子网。

上图中有6个子网。

分类编制（Classful Addressing）

• A类
  • 网络部分前1位 —— 0
  • 网络部分 8 bits，主机部分 24 bits
  • IP地址范围：1.0.0.0 ～ 127.255.255.255
• B类
  • 网络部分前2位 —— 10
  • 网络部分 16 bits，主机部分 16 bits
  • IP地址范围：128.0.0.0 ～ 191.255.255.255
• C类
  • 网络部分前3位 —— 110
  • 网络部分 24 bits，主机部分 8 bits
  • IP地址范围：192.0.0.0 ～ 223.255.255.255
• D类
  • 前4位 —— 1110
  • 用于多播地址
• E类
  • 前4位 —— 1111
  • 被留作将来使用

子网掩码（subnet mask）

• IP地址采用点分十进制：例如 192.32.216.9
• 分类编制导致了地址资源的浪费
• 子网和子网掩码：可以减小地址资源的浪费

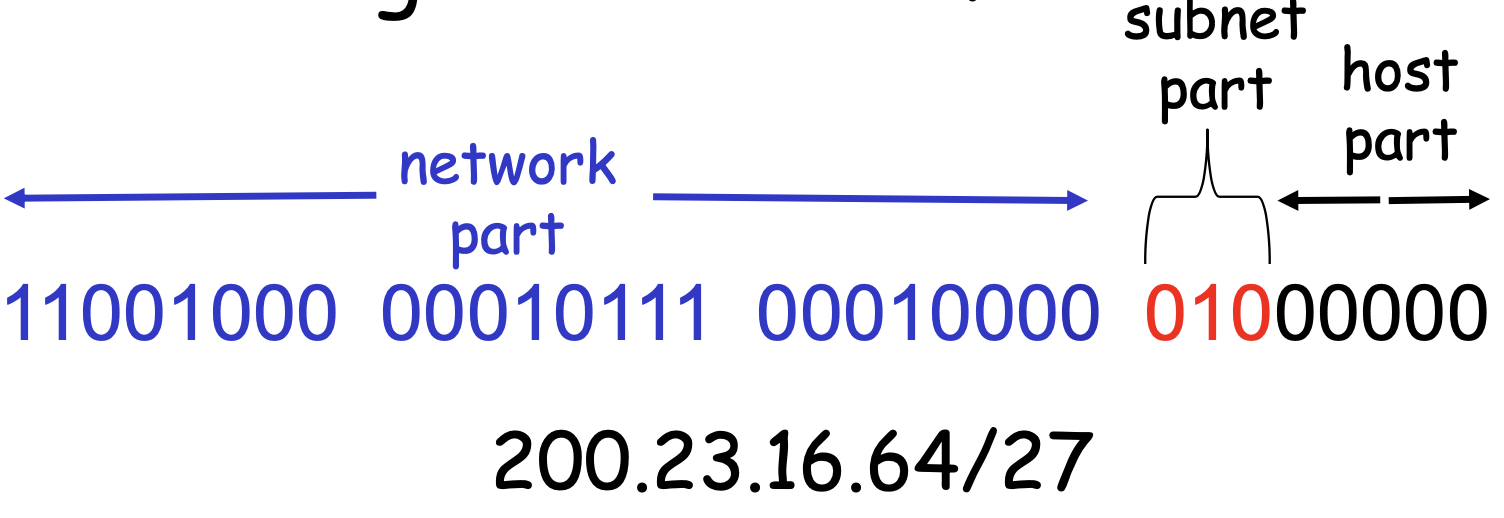

200.23.16.64/27中的27为 网络部分+子网部分 的位数

• 子网掩码
  • 网络部分+子网部分 置1
  • 主机部分 置0
• 子网的网络ID
  • 网络部分+子网部分 不变
  • 主机部分 置0

CIDR：无类的域间路由（Classless InterDomain Routing）

• IP分为两个部分 —— 子网部分 + 主机部分
• 子网部分可以是任意长度
• 地址格式：a.b.c.d / x，其中x是子网部分位数
• 网络部分称为前缀（prefix）

如何获取IP地址

主机如何获取IP地址

主机获取IP地址：

• 硬编码：自己设置静态的IP设置
• DHCP：动态主机配置（Dynamic Host Configuration Protocol）
    当主机连接网络时，允许主机从网络服务器动态获取IP地址。

DHCP

• 即插即用
• 可以更新IP
• 地址重用：主机的IP只有在上线时才固定，下线即释放
• 支持移动用户

当一台主机加入网络时，从子网中的DHCP服务器获取IP地址。

网络如何获取IP地址

从ISP处获取分配的IP地址。

ISP如何获取IP地址

ISP从ICANN组织获取IP地址

ICANN：Internet Corporation for Assigned Names and Numbers

• 分配地址
• 管理DNS
• 分配域名、解决争议

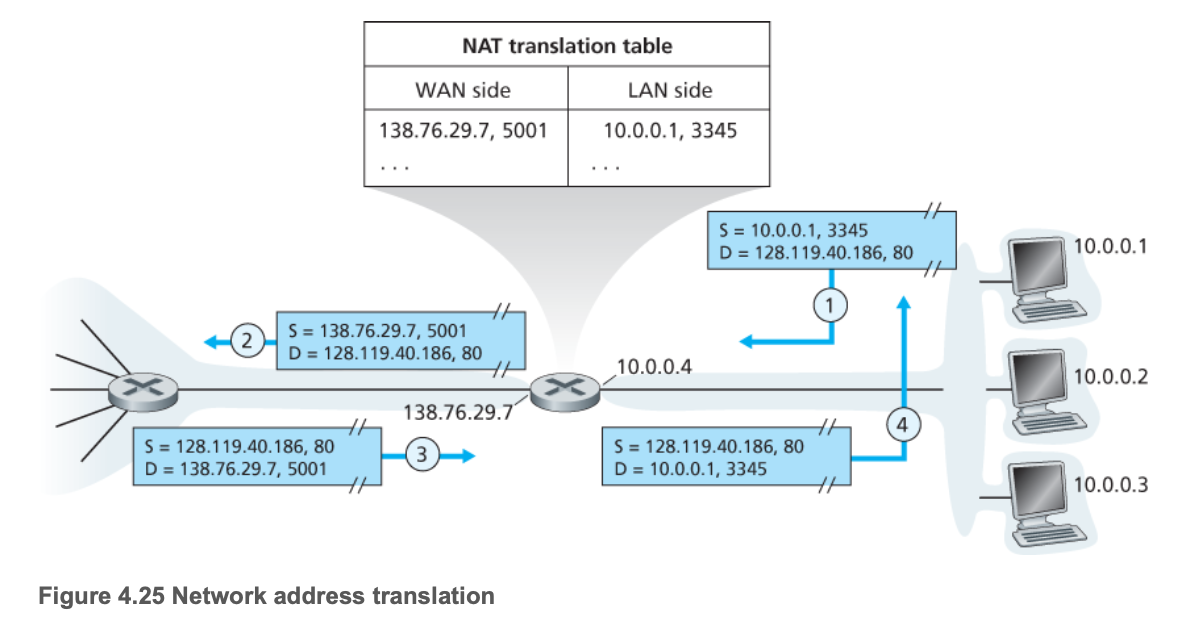

NAT：网络地址转换（Network Address Translation）

• 从这个本地网络出去的报文都有着：相同的源IP+不同的端口号
• 对于外界网络来说，这个本地网络都是一个IP
  • 本地网络有内部地址，改变该内部地址不需要通知外部网络
  • 改变ISP不需要改变本地网络的内部地址
  • 内部地址在外部不可见（保障安全性）
• 实现方式
  • 发送出去的报文：（源IP(内部的IP)，端口号）—> （NAT IP(NAT统一的IP)，新端口号）
    • 外部发来的报文的目的地址填写：（NAT IP(NAT统一的IP)，新端口号）
  • NAT转换表：记住（源IP(内部的IP)，端口号）<—> （NAT IP(NAT统一的IP)，新端口号）的转换对
  • 收到的报文：根据NAT转换表，（NAT IP(NAT统一的IP)，新端口号）—> （源IP(内部的IP)，端口号）

• 外部不知道内部的情况，所以外部不能发起通信
• 预留给内部的IP地址：
  • 10.0.0.0~10.255.255.255（A类）
  • 176.16.0.0~172.31.255.255（B类）
  • 192.168.0.0~192.168.255.255（C类）
• 可以有16bit的主机地址位（10.0.0.0~10.255.255.255），一个NAT支持内部60000+的连接
• NAT存在争议
  • 路由器本来是在第3层，但NAT修改了端口号，而端口号包含在TCP/UDP的段结构里，即改了第4层的内容
  • 违反了端到端
  • 所以用IPv6来解决地址短缺

ICMP：因特网控制消息协议（Internet Control Message Protocol）

ICMP

• 主机、路由器、网关来交流网络层信息
  • 报错：到达不了主机、网络、端口、协议等等
  • 用于探测：echo request/reply（使用ping）
• IP的一部分，但体系结构在IP之上：ICMP消息搭载在IP数据报上
• ICMP消息：type，code，引发错误的IP数据报首部和前8个字节

• ICMP是管控制的IP的“兄弟”
• ICMP被IP使用，同时作为网络层协议使用IP
• ping、traceroute、path MTU discovery 都使用到了ICMP
  • ping：使用 ICMP Echo request/repley msgs
  • path MTU discovery
    • 发送一个大的IP数据报，该数据报的 don’t fragment 置 1（即不分片）
    • 减小数据报大小，直至成功（成功标志：没有接收到返回的ICMP消息）

Traceroute

Traceroute程序：跟踪从一台主机到其他主机之间的路由，用ICMP报文实现。

• 源发送一系列 UDP报文段 到目的
  • 第一个数据报 TTL=1，第二个数据报 TTL=2，以此类推
  • 使用不常见的端口号
• 当第n个数据报到达第n台主机时
  • 这个第n个数据报TTL刚好过期
  • 路由器丢弃该数据报
  • 路由器发送一个ICMP告警报文（type 11，code 0）给源
  • 该ICMP告警报文包括第n台路由器名字及其IP
• 当该ICMP报文返回到源主机，源主机计算RTT（往返时延），得到第n台路由器名字及其IP
• 标准的Traceroute程序用相同的TTL发送3个一组的分组，输出对每个TTL提供3个结果
• 停止条件步骤
  • UDP数据报到达目的主机
  • 目的主机返回 ICMP端口不可到达报文（type 3，code 3）
  • 源主机接收到该ICMP报文，则停止

在Mac上可在app“系统信息”中的窗口->网络实用工具中使用Ping、Traceroute等工具。

IPv6

• 动机
  • 初动机：解决32位IP地址空间分配完的问题
  • 更快处理/转发的头部格式
  • 头部支持QoS
• IPv6数据报格式
  • 固定长度的头部：40 byte （IPv4头部长度不固定）
  • 不允许分片

IPv6数据报结构

• 版本（Version, 4 bit）
  对于IPv6，字段的值是6（0110）。

• 流量类型（Traffic class，8 bit）
  用来标识对应IPv6的通信流类别，类似于IPv4中的ToS。

• 流标签（Flow label，20 bit）
  用来标记报文的数据流类型，以便在网络层区分不同的报文。

• 有效载荷长度（Payload length，16 bit）
  给出了IPv6数据报中跟在定长的40 byte数据报头部后面的字节数量。

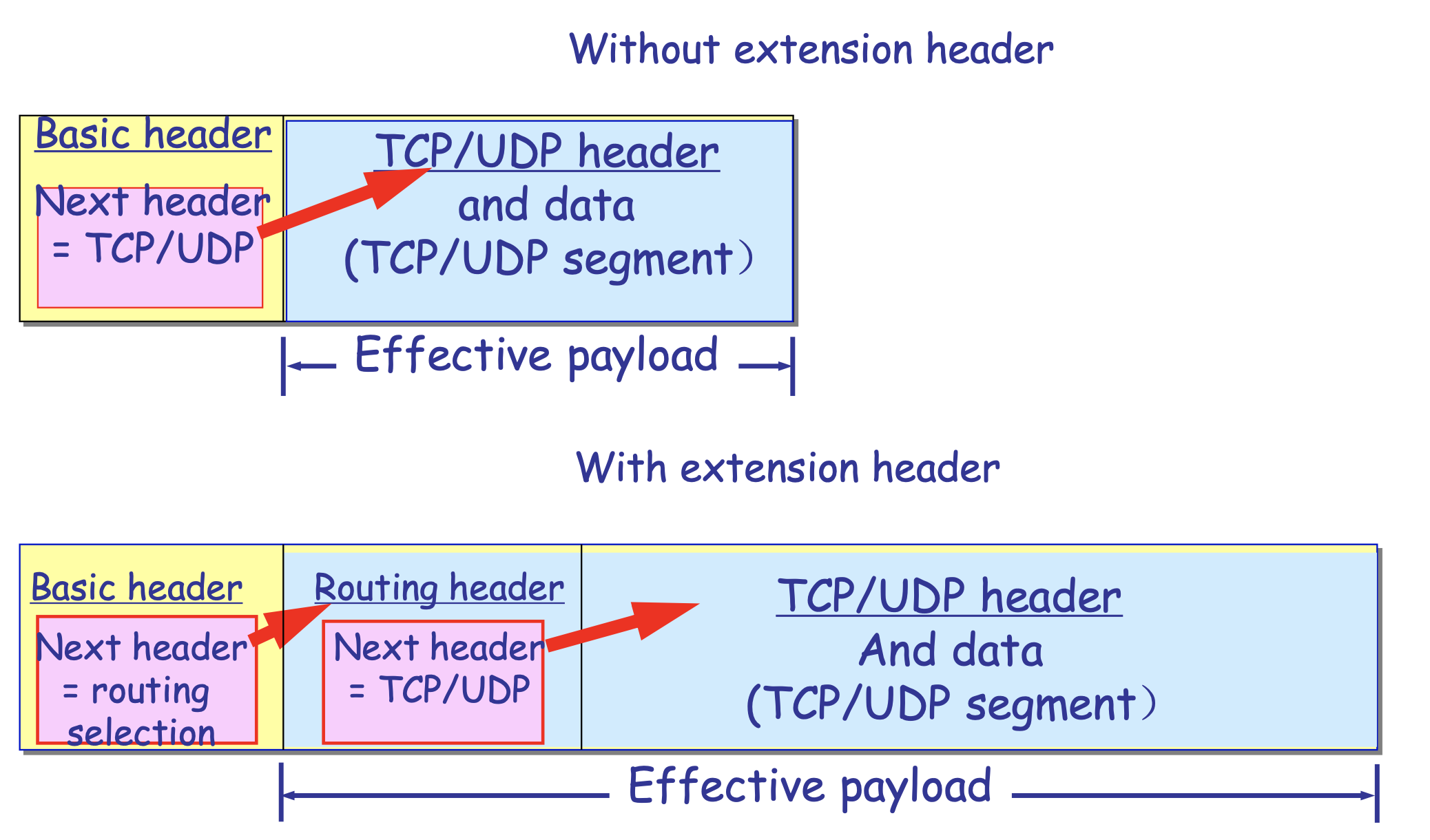

• 下一个头部（Next Header，8 bit）
  该字段标识数据报中的内容（数据字段）需要交付给哪个协议（如TCP或UDP）。无扩展的头部，Next Header指向TCP/UDP；有扩展的头部，Next Header指向的下一个头部比如路由选择。与IPv4头部 协议（Protocol）字段相同。


• 跳段数限制（Hop limit，8 bit）

  生存时间，相当于IPv4中的TTL。转发数据报的每台路由器讲对该字段内容 -1，如果跳转限制计数到0时，则丢弃该数据报

• 源IP地址（Source Address，128 bit）

• 目的IP地址（Destination Address，128 bit）

• 数据（Data）

IPv6相较于IPv4的部分改变

• 去除Checksum：加快了转发速度

• Options：依旧允许可选项，但是不放在头部，而是放在 Next Header 指出的位置上

• ICMPv6

  ：ICMP的IPv6版本

  • 增加新的 type：比如“Packet Too Big”
  • 包含多播组管理

IPv6地址

• 三种类型：单播（unicast）、多播（multicast）、任意播（anycast）

• 冒号划分的十六进制（128 bit）

  eg. 68E6:8C64:FFFF:FFFF:0:1180:960A:FFFF

• 0的压缩

  用双冒号::表示一组0或多组连续的0，但只能出现一次。

  • FF05:0:0:0:0:0:0:B3 = FF05::B3
  • 0:0:0:0:0:0:128.10.2.1 = ::128.10.2.1（IPv4和IPv6兼容的IP）
  • 12AB:0:0:CD30:0:0:0:0 = 12AB::CD30:0:0:0:0 = 12AB:0:0:CD30::（如果出现两个多个0，随意压一个都行）

单播（Unicast address）

单播的地址格式（一共 128 bit）：

• 全球路由前缀（Global routing prefix，48 bit）

  前3位为001，分配给公司和组织。

• 子网ID（Subnet ID，16 bit）

  如果是小公司，只需要1个子网的话，全设为0

• 接口ID（Interface ID，64 bit）

  基于 EUI-64

IPv4到IPv6的迁移

• 现在的网络既有IPv4，也有IPv6。世界上的所有网从IPv4到IPv6需要很长的转换时间。
• 两种IPv4到IPv6的迁移
  • 双栈（Dual Stack）：一些路由器可以兼容IPv4和IPv6
  • 隧道（Tunneling）：当IPv6穿过IPv4的路由器上时，将IPv6作为载荷承载在IPv4上

双栈（Dual Stack）

• 早期的设计
• 一些路由器有双栈（IPv4 & IPv6），可以翻译这两种格式

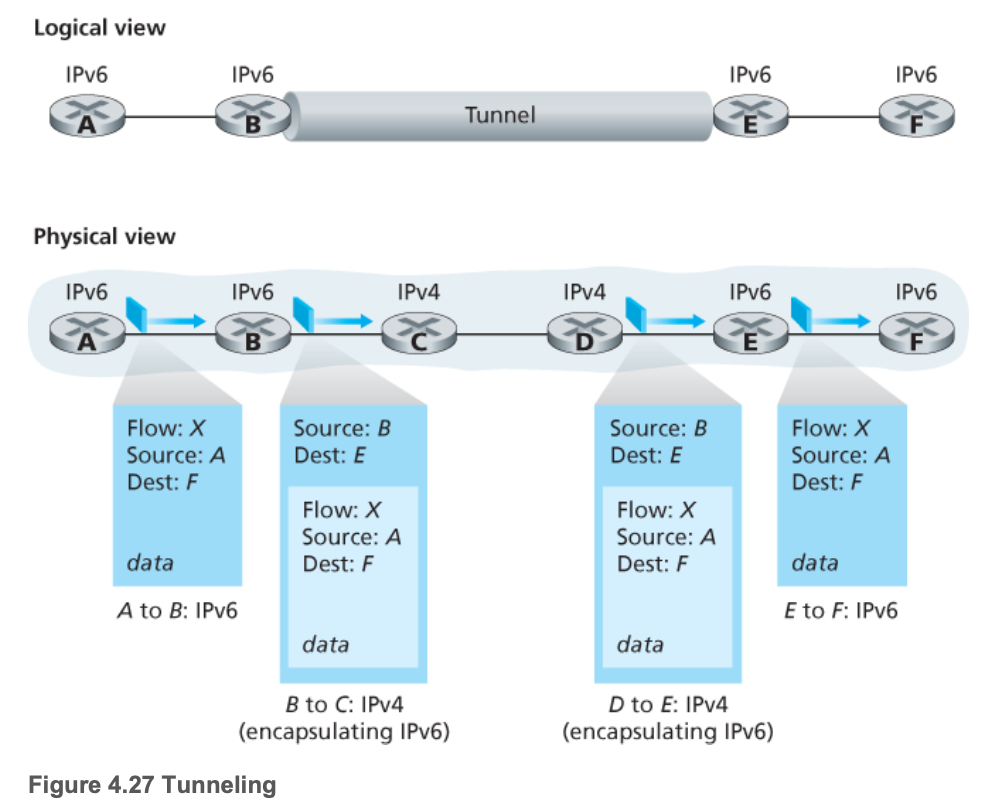

隧道（Tunneling）

当IPv6穿过IPv4的路由器上时，将IPv6作为载荷承载在IPv4上。就是像一个连接两个IPv6路由器的IPv4隧道

4.4 通用转发和 SDN

传统

• 网络层功能： 转发：对于从某个端口 到来的分组转发到合适的 输出端口 路由：决定分组从源端 到目标端的路径 路由算法
• 类比: 旅行  转发：一个多岔路口的 进入和转出过程  路由:规划从源到目标 的旅行路径
  每个路由器上都有实现路由算法元件（它们之间需要相互交 互）- 形成传统IP实现方式的控制平面

• 路由器的网络层功能：
  • IP转发：对于到来的分组按照路由表决定如何转发，数 据平面
• 路由：决定路径，计算路由表；处在控制平面

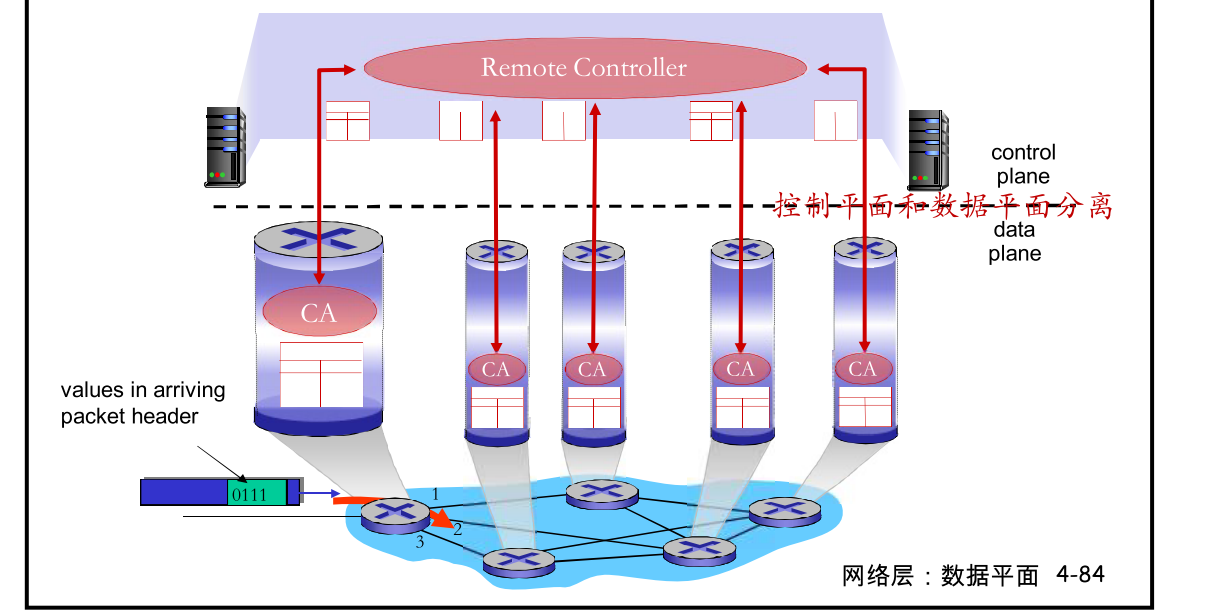

SDN：逻辑上集中的控制平面

• 一个不同的（通常是远程）控制器和CA交互，控制器决定分组 转发的逻辑（可编程），CA所在设备执行逻辑。


SDN的主要思路

•  网络设备数据平面和控制平面分离
• 数据平面-分组交换机
  • 将路由器、交换机和目前大多数网络设备的功能进一步抽 象成：按照流表（由控制平面设置的控制逻辑）进行PDU （帧、分组）的动作（包括转发、丢弃、拷贝、泛洪、阻 塞）
  • 统一化设备功能：SDN交换机（分组交换机），执行控制 逻辑
• 控制平面-控制器+网络应用
  • 分离、集中
  • 计算和下发控制逻辑：流表

优点

水平集成控制平面的开放实现（而非私有实 现），创造出好的产业生态，促进发展
集中式实现控制逻辑，网络管理容易
基于流表的匹配+行动的工作方式允许“可编程的”分组交换机

通用转发和SDN OpenFlow数据平面抽象 每个路由器包含一个流表（被逻辑上集中的控制器计算和分发）

OpenFlow数据平面抽象

一种网络通信协议，应用于SDN架构中控制器和转发器之间的通信。

• 流: 由分组（帧）头部字段所定义
• 通用转发: 简单的分组处理规则
  • 模式: 将分组头部字段和流表进行匹配
  • 行动：对于匹配上的分组，可以是丢弃、转发、修改、 将匹配的分组发送给控制器
  • 优先权Priority: 几个模式匹配了，优先采用哪个，消除歧 义
  • 计数器Counters: #bytes 以及#packets
    路由器中的流表定义了路由器的匹配+行动规则 （流表由控制器计算并下发 )

OpenFlow抽象

•  match+action: 统一化各种网络设备提供的功能
