可观测性-Metrics-Tomcat连接数、线程数理解以及压测记录

背景

为了搞懂Tomat的连接+线程模型，搞清楚每个配置参数的作用，实际压测看一下是否与预期一致。

Tomcat配置如下：

server:
  # tomcat配置
  tomcat:
    # 允许最大连接数,默认8192,当达到临界值时,系统会基于accept-count继续接受连接
    max-connections: 50
    # 当所有线程都在使用时,建立连接的请求的等待队列长度,默认100
    accept-count: 10
    # 连接器在关闭空闲连接之前等待的毫秒数，默认 20000 20s
    connection-timeout: 20s
    uri-encoding: UTF-8
    threads:
      # 线程池的最小工作线程数,默认10
      min-spare: 5
      # 线程池的最大线程数,默认200
      max: 5
    mbeanregistry:
      # 是否启用Tomcat的MBean注册表
      enabled: true
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

测试接口伪代码：

controller {
    /get
    String get(){
        Sleep(10s);
    }
}
1
2
3
4
5
6

原理

Tomcat的NioEndpoint实现了I/O多路复用模型。

Java的多路复用器的使用：

• 创建一个Selector，在其上注册感兴趣的事件，然后调用select方法，等待感兴趣的事情发生
• 感兴趣的事情发生了，比如可读了，就创建一个新的线程从Channel中读数据

NioEndpoint包含LimitLatch、Acceptor、Poller、SocketProcessor和Executor共5个组件。

此处来自：https://www.jianshu.com/p/eb1711261986

线程模型Tomcat源码如下：

org.apache.tomcat.util.net.NioEndPoint.startInternal
- org.apache.tomcat.util.net.AbstractEndpoint.createExecutor
	- org.apache.tomcat.util.threads.ThreadPoolExecutor
	- org.apache.tomcat.util.threads.TaskQueue

AbstractEndpoint.java
public void createExecutor() {
    internalExecutor = true;
    TaskQueue taskqueue = new TaskQueue();
    // http-nio-8080-exec-
    TaskThreadFactory tf = new TaskThreadFactory(getName() + "-exec-", daemon, getThreadPriority());
    // 这里的ThreadPoolExecutor是org.apache.tomcat.util.threads包下的。
    executor = new ThreadPoolExecutor(getMinSpareThreads(), getMaxThreads(), 60, TimeUnit.SECONDS,taskqueue, tf);
    taskqueue.setParent( (ThreadPoolExecutor) executor);
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

• Tomcat通过继承JDK的ThreadPoolExecutor实现自己的ThreadPoolExecutor，记录已提交但尚未完成的任务数 submittedCount

• Tomcat自定义TaskQueue取代JDK中几种队列，配合上面的submittedCount，实现JDK线程池增强，实现新增线程池到Coresize -> maxSize -> queue.

• server.tomcat.threads.max和server.tomcat.threads.min-spare配置线程池。

maxConnections：最大连接数
这个参数是指tomcat能够接受的最大连接数。当Tomcat接收的连接数达到maxConnections时，Acceptor线程不会读取accept队列中的连接；这时accept队列中的线程会一直阻塞着，直到Tomcat接收的连接数小于maxConnections。如果设置为-1，则连接数不受限制。
默认值与连接器使用的协议有关：NIO的默认值是10000?8192，APR/native的默认值是8192，而BIO的默认值为maxThreads（如果配置了Executor，则默认值是Executor的maxThreads）。

（注意：在windows下，APR/native的maxConnections值会自动调整为设置值以下最大的1024的整数倍；如设置为2000，则最大值实际是1024。）
当连接数达到最大值maxConnections后，系统会继续接收连接，但不会超过acceptCount的值.

即Tomcat所能处理的最大连接数为 maxConnections + acceptCount

• serverSock.socket().bind(addr,getAcceptCount());
• LimitLatch作用也是对最大连接数的限制

org.apache.tomcat.util.net.AbstractEndpoint
private int maxConnections = 8*1024;
public void setMaxConnections(int maxCon) {
    this.maxConnections = maxCon;
    LimitLatch latch = this.connectionLimitLatch;
    if (latch != null) {
        // Update the latch that enforces this
        if (maxCon == -1) {
            releaseConnectionLatch();
        } else {
            latch.setLimit(maxCon);
        }
    } else if (maxCon > 0) {
        initializeConnectionLatch();
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

再来个好理解的图：

Tomcat同时可以处理的连接数目是maxConnections，但服务器中可以同时接收的连接数为maxConnections+acceptCount 。acceptCount的设置，与应用在连接过高情况下希望做出什么反应有关系。如果设置过大，后面进入的请求等待时间会很长；如果设置过小，后面进入的请求立马返回connection refused。

总结下总体流程：

启动时，Tomcat 将根据设置的值minSpareThreads创建初始线程，并根据需要增加线程数，直到maxThreads。 如果达到最大线程数，并且所有线程都忙，则服务器将只继续接受一定数量的并发连接maxConnections。一旦达到该限制，新连接将被放入队列 ( acceptCount) 中以等待下一个可用线程。当连接数达到maxConnections并且队列（acceptCount）已满时，任何额外的传入客户端将开始接收Connection Refused错误。

如果您的服务器开始生成这些错误，您将需要调整连接器的线程池容量以更好地适应传入请求的数量。

但是，请注意，如果您将最大线程数和最大队列长度 ( acceptCount) 的值设置得太高，则服务器流量的增加可能会快速消耗过多的服务器资源，因为它会填满队列并用完可用的线程数。

压测

Tomcat配置如下：

压测的接口Sleep(10s)

server:
  # tomcat配置
  tomcat:
    # 允许最大连接数,默认8192,当达到临界值时,系统会基于accept-count继续接受连接
    max-connections: 50
    # 当所有线程都在使用时,建立连接的请求的等待队列长度,默认100
    accept-count: 10
    # 连接器在关闭空闲连接之前等待的毫秒数，默认 20000 20s
    connection-timeout: 20s
    uri-encoding: UTF-8
    threads:
      # 线程池的最小工作线程数,默认10
      min-spare: 5
      # 线程池的最大线程数,默认200
      max: 5
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

应关注的metrics

connectionCount

org.apache.tomcat.util.net.AbstractEndpoint
- getConnectionCount
1
2

相关代码:https://gitee.com/lakernote/easy-admin

5个并发压测

期望：因为Tomcat配置的线程数刚好是5，所以RT都是10s左右

实际：RT都是10s左右

10个并发压测

期望：因为Tomcat配置的线程数刚好是5，会有5个连接排队等10s，所以RT应该是5个10s左右，5个20s左右。平均值为15s左右

实际：平均RT是15s左右

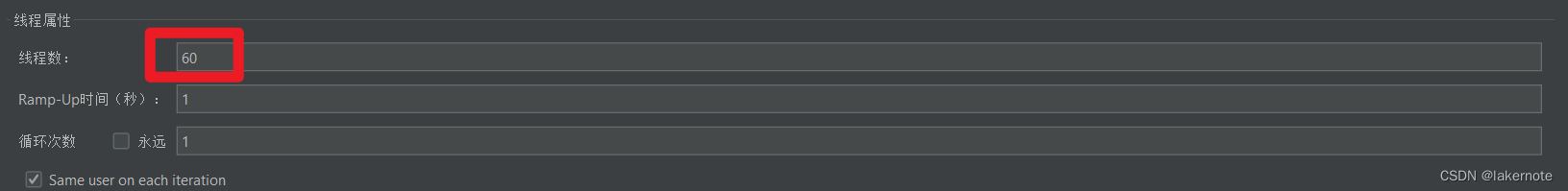

60个并发压测

期望：因为Tomcat配置maxConnections+acceptCount = 50 + 10 =60，应该刚好不会出现Connection Refused错误，但是有大量RT很长。

实际：没有错误。

当前连接数

61个并发压测

期望：因为Tomcat配置maxConnections+acceptCount = 50 + 10 =60，会出现一个Connection Refused错误，有大量RT很长。

实际：有一个错误。

参考：

• https://www.datadoghq.com/blog/tomcat-architecture-and-performance/
• https://www.cnblogs.com/sandyflower/p/15495419.html
