隔离式DC/DC高压模块5V12V24V转50V110V250V300V380V600V1100V短路保护直流升压可调开关控制电源模块

应用

HRB W2~25W 系列模块电源是一种DC-DC升压变换器。该模块电源的输入电压分为：4.5~9V、9~18V、及18~36VDC标准（2：1）宽输入电压范围(宽电压输入模块电源是指输入电压可以允许在很宽的范围内变化)。输出单电压：50V、100VDC、110VDC、150VDC、200VDC、250VDC、400VDC、500VDC、600VDC、800VDC、1000VDC等，具有功率密度大，输出功率高，应用范围广等优点。

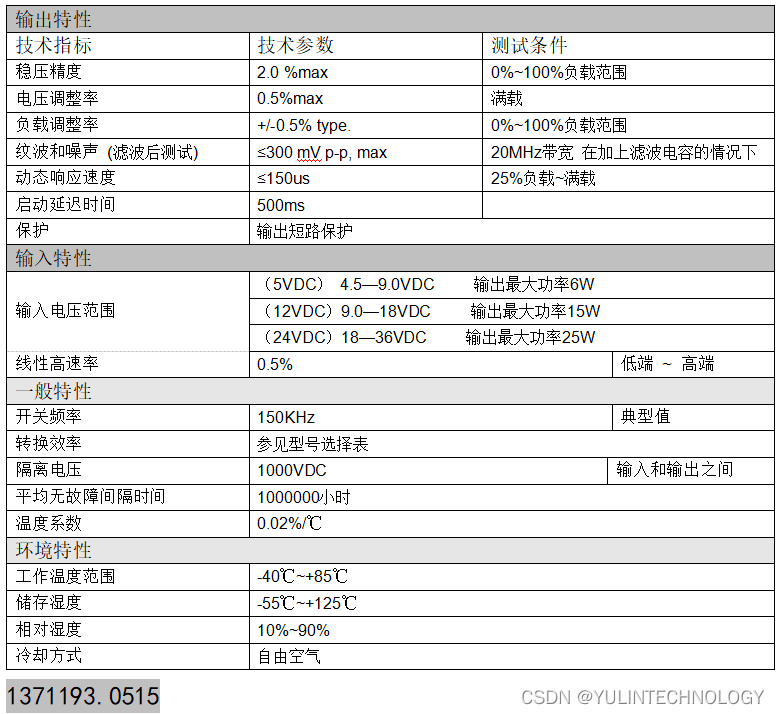

技术参数

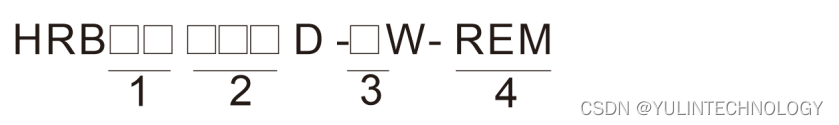

HRB隔离升压模块型号选择指南

1. 输入电压值,可根据客户的需求设定最小输入值电压
2. 输出电压值,如果只是给定一个电压值,就是不带调节端的产品,如果给定一个范围,那就是带ADJ调节端的产品,具体电位器的电阻值,可根据产品标签上值来匹配.
3. 功率大小   功率大小都可以按客户的具体要求来订制,因为每一款升压模块都是特殊的,所以不存在订制产品费用.
4. 开关控制端, 当需要控制高压关断的时候就要加上这个后缀,这个控制端子是低电位有效,高于2V就可以关断输出高电压；需要输出高电压的时候,直接给定低于1V的电压或者直接短接到负输入端既可.

部分模块型号参数:



举例说明：

1、型号：HRB12110D-10W，输出端E2电容可选 22UF/200V的电解电容。

输入电压Vin：9~18VDC；输出电压Vout：110VDC；输出功率：10W

2、型号：HRB24200~300D-10W，输出端E2电容可选 10UF/450V的电解电容。

输入电压Vin：18~36VDC；输出电压Vout：250VDC；输出功率：10W

3、型号：HRB24500D-6W-REM ,输出端E2电容可选10UF/450V的电解电容两个进行串联来来滤波 输入电压Vin：18~36VDC；输出电压Vout：500VDC；输出功率：6W  带控制高压输出的REM端.

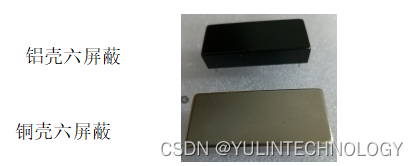

外型尺寸及引脚描述

HRB  W2~30W系列   模块尺寸：50.8x25.4x12.5    单位: mm

应用原理图及器件选型:



1、FUSE:1.5~2倍的最大输入电流

2、E1:至少两倍的输入电压耐压容量47~220UF

1. C1:0.1UF/50V

4、L1:10~100UH 2倍的最大输入电流,可选加

5、E2  至少1.5倍的输出高压耐压,容值建议值 10~47UF,要选用高频低阻型的电解电容.

6、ADJ(200K):如果需要电压调节,就必须接这个电位器,或者改用电阻替换,短接时输出     最低电压值,每增加10K的电阻,电压升高2.5V(低于150V时)或5V(高于200V时).

7、REM控制端:低电位有效高电压输出.
