PyQt5可视化编程-图形界面开发工具QtDesigner和PyUIC

一、概述
Qt库是跨平台的 C++库的集合，是最强大的 GUI库之一，可以实现高级 API来访问桌面和移动系统的各种服务。PyQt5是一套 Python绑定 Digia QT5应用的框架。PyQt5实现了一个 Python模块集，有 620个类，6000个函数和方法。PyQt5的优点：简单好用，功能强大， 跨平台支持，文档齐全，稳定性高，生态支持，开源免费。之前学习了PyQt5库的基本使用，接下来简单学习一下PyQt5图形界面开发工具的使用。
二、PyQt5图形界面开发工具环境配置:
1.安装PyQt5库的指令:pip install pyqt5
2.安装PyQt5图形化界面的指令:pip install pyqt5-tools
3.在 PyCharm添加 QtDesigner和 PyUIC
添加QtDesigner步骤如下:
打开PyCharm -> File Settings -> Tools ->  ExternalTools
然后在右侧点击 '+'会弹出 CreateTool窗口，在窗口中执行一下步骤即可。
(1)Name：填写 'QtDesigner'
(2)Description:'QtDesigner'
(3)Program：填写 designer.exe 的路径,比方说C:\Python\Anaconda3\Lib\site-packages\qt5_applications\Qt\bin\designer.exe
(4)Working director：
填写 '$ProjectFileDir$' 是将 .ui 文件保存在当前 Project的路径下
填写 '$ProjectFileDir$\program' 是将 .ui文件保存在当前 Project路径下的 \program子目录中
(5)点击 'OK'


添加PyUIC的步骤与添加QtDesigner类似，不同的是第1步和第3步以及Arguments
Name：填写 'PyUIC'
Program：填写 python.exe 的路径  比方说C:\Python\Anaconda3\python.exe
Arguments:填写"-m PyQt5.uic.pyuic $FileName$ -o $FileNameWithoutExtension$.py"
三、PyQt5图形界面开发工具的使用
1.使用步骤:
使用 QtDesigner开发 PyQt5图形界面的基本步骤是：
使用图形界面设计工具 QtDesigner进行图形界面设计，生成 .ui文件；
使用 UI转换工具 PyUIC 将 .ui文件转换为 .py文件；
编写一个 Python应用程序调用 .py界面文件，就可以实现 Python平台的 GUI编程。
2.QtDesigner的使用:
2.1.运行 PyCharm，打开建立的 Python Project

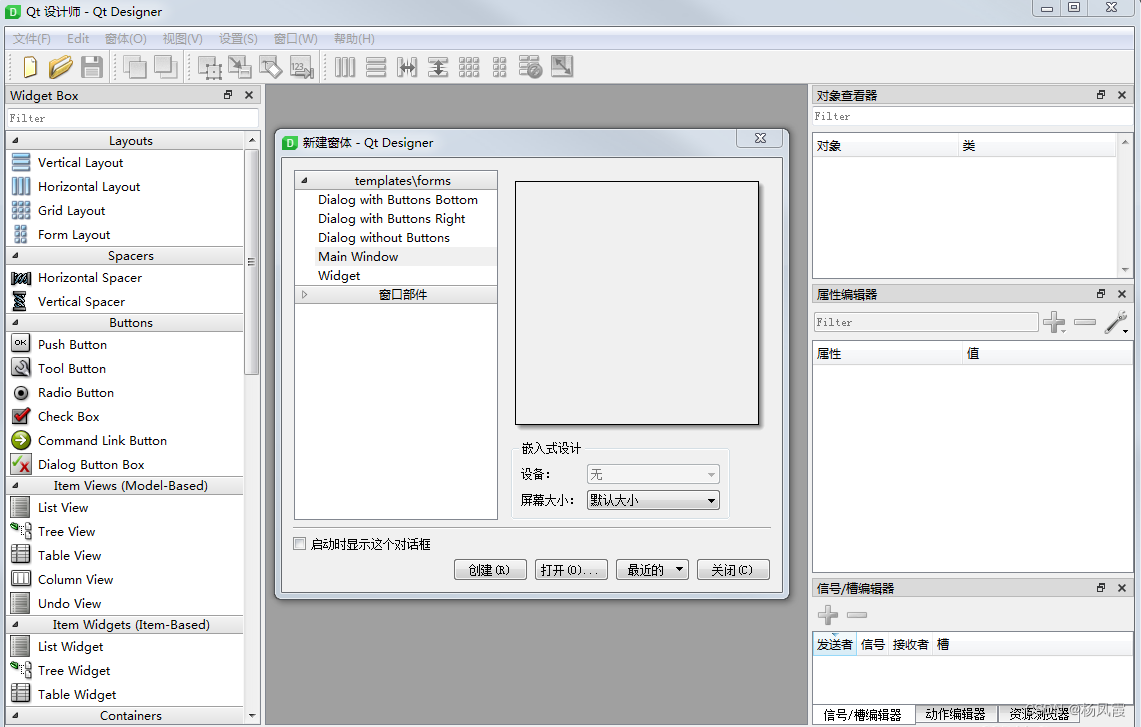

2.2.从顶部菜单栏选择：Tools -> ExternalTools -> QtDesigner，弹出如下的 QtDesigner运行窗口


2.3.新建窗体:
运行 QtDesigner时会自动弹出 '新建窗体' 对话框,根据自己需要选择窗体，然后点击创建
也可以通过菜单栏选择：'文件 -> 新建'或快捷键 'Ctrl+N'唤起 '新建窗体'对话框,然后根据自己需要选择窗体，然后点击创建
2.4.设计图形界面:
左侧是各种备选的控件对象，右侧上方的 '对象查看器' 显示控件的树状结构，右侧下方的 '属性编辑器'显示控件的各种属性，中间部分用于显示所设计的界面
从左侧选中需要的控件拖到中间的设计界面，然后在右侧的对象查看器、属性编辑器等可以对控件进行更改参数达到自己想要的效果。
完成设计后进行保存，在项目中就有对应的.ui文件。
3.PyUIC的使用:
选中.ui文件，点击鼠标右键唤出下拉菜单，选择：ExternalTools -> PyUIC，点击鼠标左键运行，PyUIC将选中的 .ui文件生成对应的.py文件
四、简单应用实例:
#使用QtDesigner设计界面PyUIC转换得到的demo1.py文档
from PyQt5 import QtCore, QtGui, QtWidgets
class Ui_MainWindow(object):
    def setupUi(self, MainWindow):
        MainWindow.setObjectName("MainWindow")
        MainWindow.resize(638, 552)
        self.centralwidget = QtWidgets.QWidget(MainWindow)
        self.centralwidget.setObjectName("centralwidget")
        self.testButton = QtWidgets.QPushButton(self.centralwidget)
        self.testButton.setGeometry(QtCore.QRect(210, 260, 111, 41))
        self.testButton.setObjectName("testButton")
        self.textEdit = QtWidgets.QTextEdit(self.centralwidget)
        self.textEdit.setGeometry(QtCore.QRect(70, 20, 341, 211))
        self.textEdit.setObjectName("textEdit")
        MainWindow.setCentralWidget(self.centralwidget)
        self.menubar = QtWidgets.QMenuBar(MainWindow)
        self.menubar.setGeometry(QtCore.QRect(0, 0, 638, 26))
        self.menubar.setObjectName("menubar")
        MainWindow.setMenuBar(self.menubar)
        self.statusbar = QtWidgets.QStatusBar(MainWindow)
        self.statusbar.setObjectName("statusbar")
        MainWindow.setStatusBar(self.statusbar)
        self.retranslateUi(MainWindow)
        QtCore.QMetaObject.connectSlotsByName(MainWindow)
    def retranslateUi(self, MainWindow):
        _translate = QtCore.QCoreApplication.translate
        MainWindow.setWindowTitle(_translate("MainWindow", "MainWindow"))
        self.testButton.setText(_translate("MainWindow", "testButton"))
#python编写的应用程序调用图形界面demo1.py的文档main.py
from PyQt5.QtWidgets import *
import sys
import demo1
if __name__ == '__main__':
    app = QApplication(sys.argv)#创建应用程序对象
    MainWindow = QMainWindow()#创建主窗口
    ui = demo1.Ui_MainWindow()
    ui.setupUi(MainWindow)
    MainWindow.show()#显示主窗口
    sys.exit(app.exec_())#在主线程中退出
