使用Python PySNMP模块获取设备指标

一、PySNMP模块介绍：

PySNMP 是一个跨平台的纯Python SNMP 引擎实现。它具有功能齐全的 SNMP 引擎，能够充当代理/管理器/代理角色，通过 IPv4/IPv6 和其他网络传输传输 SNMP v1/v2c/v3 协议版本。目前，使用较多的是SNMP v3和v2c版本。三个版本的区别如下：

SNMPv1：SNMP的第一个版本，它提供了一种监控和管理计算机网络的系统方法，它基于团体名认证，安全性较差，且返回报文的错误码也较少。它在RFC 1155和RFC 1157中定义。

SNMPv2c：第二个版本SNMPv2c引入了GetBulk和Inform操作，支持更多的标准错误码信息，支持更多的数据类型。它在RFC 1901，RFC 1905和RFC 1906中定义。

SNMPv3：鉴于SNMPv2c在安全性方面没有得到改善，IETF颁布了SNMPv3版本，提供了基于USM（User Security Module）的认证加密和基于VACM（View-based Access Control Model）的访问控制，是迄今为止最安全的版本。SNMPv3在RFC 1905，RFC 1906，RFC 2571，RFC 2572，RFC 2574和RFC 2575中定义。

模块官网地址：https://pysnmp.readthedocs.io/en/latest/

二、SNMP v2c实验

实验目的： 通过PySNMP Version 4.4.12 SNMP v2c收集Cisco ASAv防火墙的各项指标。

实验设备： ASAv 992，IP地址10.1.102.254。（该设备资源已经上传到CSDN，下载地址：https://download.csdn.net/download/tushanpeipei/86268754?spm=1001.2014.3001.5501

实验步骤：

首先对ASAv设备进行初始化配置：

interface GigabitEthernet0/0
 nameif inside
 security-level 100
 ip address 10.1.102.254 255.255.255.0
 no shutdown
1
2
3
4
5

接下来配置SNMPv2，允许来自inside区域的10.1.1.1设备进行SNMP访问，只读community值为tcpipro。

snmp-server enable
snmp-server host inside 10.1.1.1 community tcpipro
snmp-server community tcpipro
1
2
3

配置完成后，通过如下Python代码进行测试：

from pysnmp.hlapi import *


def snmpv2_get(ip, community, oid, port=161):
    # varBinds是列表，列表中的每个元素的类型是ObjectType（该类型的对象表示MIB variable）
    errorindication, errorstatus, errorindex, varbinds = next(
        getCmd(SnmpEngine(),
               CommunityData(community),  # 配置community
               UdpTransportTarget((ip, port)),  # 配置目的地址和端口号
               ContextData(),
               ObjectType(ObjectIdentity(oid))  # 读取的OID
               )
    )
    # 错误处理
    if errorindication:
        print(errorindication)
    elif errorstatus:
        print('%s at %s' % (
            errorstatus,
            errorindex and varbinds[int(errorindex) - 1][0] or '?'
        )
              )
    # 如果返回结果有多行,需要拼接后返回
    result = ""
    for varBind in varbinds:
        result = result + varBind.prettyPrint()  # 返回结果！
    # 返回的为一个元组,OID与字符串结果
    return result.split("=")[0].strip(), result.split("=")[1].strip()


if __name__ == "__main__":
    ASA_oid = {"CPUTotal1min": "1.3.6.1.4.1.9.9.109.1.1.1.1.7.1", "MemoryUsed": "1.3.6.1.4.1.9.9.48.1.1.1.5.1",
               "MemoryFree": "1.3.6.1.4.1.9.9.48.1.1.1.6.1", "ifInOctets-G0-Outside": "1.3.6.1.2.1.2.2.1.10.3",
               "ifOutOctets-G0-Outside": "1.3.6.1.2.1.2.2.1.16.3", "ifInOctets-G1-Inside": "1.3.6.1.2.1.2.2.1.10.4",
               "ifOutOctets-G1-Inside": "1.3.6.1.2.1.2.2.1.16.4", "TotalIPSec": "1.3.6.1.4.1.9.9.392.1.3.26.0",
               "L2LIPSec": "1.3.6.1.4.1.9.9.392.1.3.29.0", "AnyConnectVPN": "1.3.6.1.4.1.9.9.392.1.3.35.0",
               "WebVPN": "1.3.6.1.4.1.9.9.392.1.3.38.0"}

    for key, value in ASA_oid.items():
        try:
            print(key + ':', snmpv2_get("10.1.102.254", "tcpipro", value))
        except Exception as e:
            print(e)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44

Tips：要获取特定 ASA 的受支持 SNMP MIB 和 OID 的列表，请输入以下命令：show snmp-server oidlist进行查看。或者，我们可以通过一些SNMP测试软件进行查询，例如ByteSphere OidView。最终python测试结果如图1所示：

图1 SNMP v2c测试结果

三、SNMP v3实验

实验目的： 通过PySNMP的SNMP v3收集Cisco ASAv防火墙的各项指标。

实验设备： ASAv 992，IP地址10.1.102.254。

实验步骤：

完成ASA接口初始化配置后，进行SNMP v3的配置，如下所示：

snmp-server enable
snmp-server group snmpgroup v3 priv
snmp-server user admin snmpgroup v3  auth sha Cisc0123 priv aes 256 Cisc0123
snmp-server host inside 10.1.1.1 version 3 admin
1
2
3
4

SNMP v3配置中需要注意的是，首先我们创建了一个SNMP v3认证group snmpgroup，在这个group的用户数据需要同时进行身份验证和加密（priv）。其中，auth 关键字可启用数据包身份验证。noauth 关键字表示未在使用数据包身份验证或加密。priv 关键字可启用数据包加密和身份验证。auth 或 priv 关键字不存在默认值。接下来，我们在该组内创建了用户admin，使用的SHA作为哈希算法，密钥是Cisc0123；加密算法则使用的是AES256，密钥同样是Cisc0123。最后，与SNMP v2c相似，我们需要配置允许inside区域10.1.1.1 IP地址的admin用户使用SNMP v3访问该ASA设备。

完成SNMP v3配置后，我们可以通过如下SNMPv3 Python代码进行测试：

from pysnmp.hlapi import *


def snmpv3_get(ip, oid, username, authkey, privkey, authprotocol, privprotocol, port=161):
    # 通过数字映射，对应SNMPv3使用的认证和加密算法
    auth_map = {'0': usmNoAuthProtocol, '1': usmHMACSHAAuthProtocol, '2': usmHMAC128SHA224AuthProtocol,
                '3': usmHMAC192SHA256AuthProtocol, '4': usmHMAC256SHA384AuthProtocol,
                '5': usmHMAC384SHA512AuthProtocol}

    priv_map = {'0': usmNoPrivProtocol, '1': usmAesCfb128Protocol,
                '2': usmAesCfb192Protocol, '3': usmAesCfb256Protocol}

    # varBinds是列表，列表中的每个元素的类型是ObjectType（该类型的对象表示MIB variable）
    errorindication, errorstatus, errorindex, varbinds = next(
        getCmd(SnmpEngine(),
               UsmUserData(userName=username, authKey=authkey, privKey=privkey,
                           authProtocol=auth_map.get(authprotocol),
                           privProtocol=priv_map.get(privprotocol)),
               UdpTransportTarget((ip, port)),  # 配置目的地址和端口号
               ContextData(),
               ObjectType(ObjectIdentity(oid))  # 读取的OID
               )
    )
    # 错误处理
    if errorindication:
        print(errorindication)
    elif errorstatus:
        print('%s at %s' % (
            errorstatus,
            errorindex and varbinds[int(errorindex) - 1][0] or '?'
        )
              )
    # 如果返回结果有多行,需要拼接后返回
    result = ""
    for varBind in varbinds:
        result = result + varBind.prettyPrint()  # 返回结果！
    # 返回的为一个元组,OID与字符串结果
    return result.split("=")[0].strip(), result.split("=")[1].strip()


if __name__ == "__main__":
    ASA_oid = {"CPUTotal1min": "1.3.6.1.4.1.9.9.109.1.1.1.1.7.1", "MemoryUsed": "1.3.6.1.4.1.9.9.48.1.1.1.5.1",
               "MemoryFree": "1.3.6.1.4.1.9.9.48.1.1.1.6.1", "ifInOctets-G0-Outside": "1.3.6.1.2.1.2.2.1.10.3",
               "ifOutOctets-G0-Outside": "1.3.6.1.2.1.2.2.1.16.3", "ifInOctets-G1-Inside": "1.3.6.1.2.1.2.2.1.10.4",
               "ifOutOctets-G1-Inside": "1.3.6.1.2.1.2.2.1.16.4", "TotalIPSec": "1.3.6.1.4.1.9.9.392.1.3.26.0",
               "L2LIPSec": "1.3.6.1.4.1.9.9.392.1.3.29.0", "AnyConnectVPN": "1.3.6.1.4.1.9.9.392.1.3.35.0",
               "WebVPN": "1.3.6.1.4.1.9.9.392.1.3.38.0"}

    for key, value in ASA_oid.items():
        try:
            print(key + ':', snmpv3_get("10.1.102.254", value, 'admin', 'Cisc0123', 'Cisc0123', '1', '3'))
        except Exception as e:
            print(e)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54

需要注意的是，这里我们对SNMP v3的加密和HASH算法进行了映射，后续只需要传入相关的数字编号，即可设置SNMP v3的安全参数。最终的测试结果如图2所示：

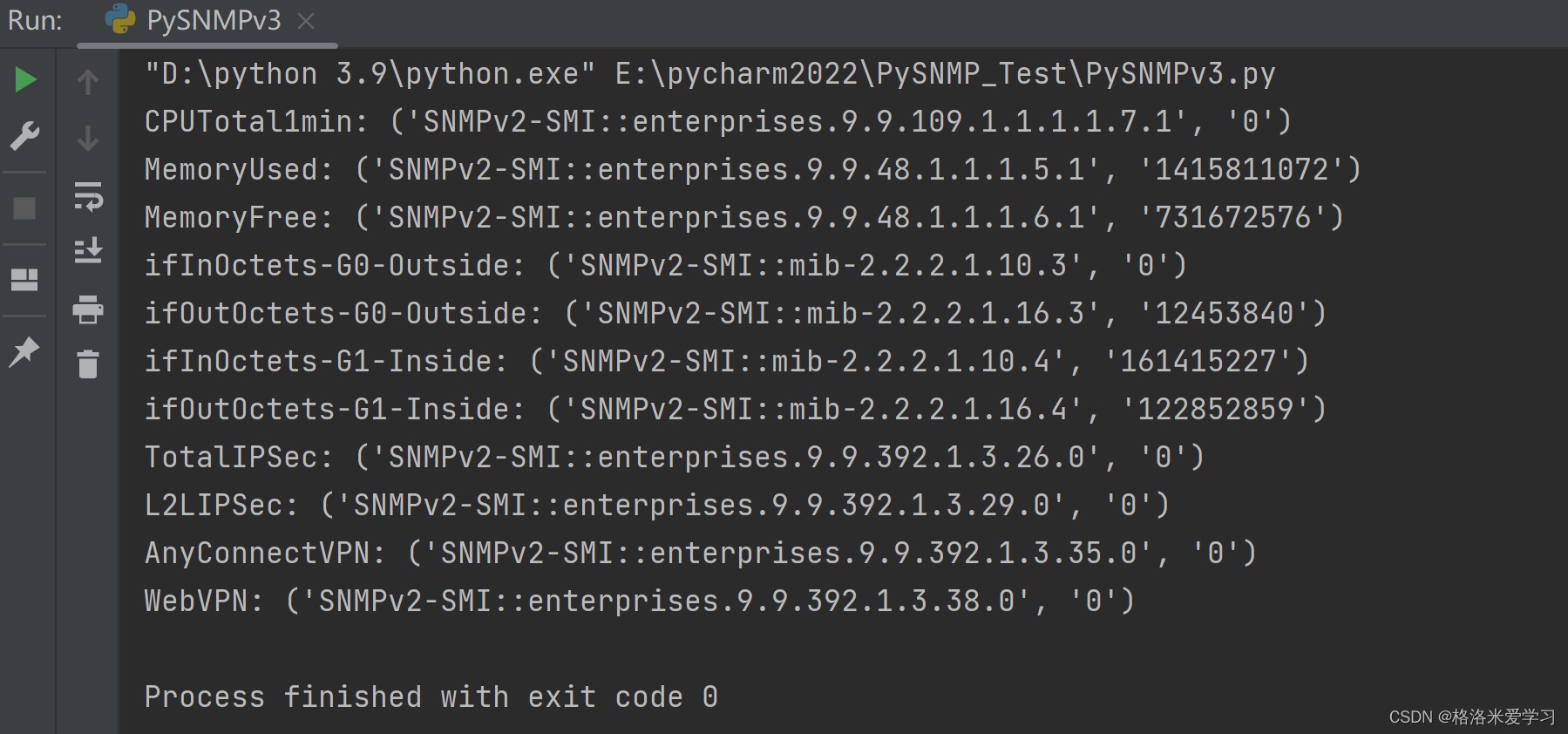

图2 SNMP v3测试结果
