• 基于Android的JavaEE课设

    目录



    1 技术栈

    2 android前端

    2.1 概述

    2.1.1 目录结构

    2.1.2 代码分层

    2.2 技术点

    2.2.1 数据绑定

    2.2.2 前后端数据交互

    2.2.3 九宫格图片

    2.2.4 未处理消息提醒

    2.2.5 动画效果

    2.2.6 实时聊天

    2.2.7 文件上传

    2.2.8 底部弹窗

    2.2.9 其他

    3 后端

    3.1 概述

    3.1.1 目录结构

    3.2 技术点

    3.2.1 viewmodel

    3.2.2 文件上传

    3.2.3 websocket

    4 服务器相关

    4.1 搭建环境遇到的问题

    4.1.1 本地访问不了远程mysql数据库

    5 前后端交互设计文档

    6 后台管理系统

    6.1 搭建步骤

    6.1.1 初始化本地仓库

    6.1.2 从Gitee上拉取项目

    6.1.3 配置、运行renren-fast项目

    6.1.4 配置、运行renren-fast-vue项目

    6.1.5 配置，运行 renren-generator

    6.2 过程中遇到的问题

    6.3 最终呈现效果



    1 技术栈

    前端：

    • android

    后端：

    • springboot
    • springsecurity
    • mybatis-plus
    • redis
    • websocket

    项目部署阿里云服务器



    2 android前端

    2.1 概述

    主要介绍引用的第三方框架、技术点

    2.1.1 目录结构




    2.1.2 代码分层



    不论是目录结构，还是代码，都应注意分层




    2.2 技术点

    2.2.1 数据绑定

    viewBinding

    1. android {
    2.     buildFeatures {
    3.         viewBinding true
    4.     }
    5. }






    2.2.2 前后端数据交互

    xutils

    引入依赖

    1. implementation 'org.xutils:xutils:3.8.5'
    2. // gson
    3. implementation 'com.google.code.gson:gson:2.8.2'





    2.2.3 九宫格图片

    AssNineGridView


    2.2.4 未处理消息提醒

    badgeview




    2.2.5 动画效果

    lottie






    2.2.6 实时聊天

    服务器 + websocket






    2.2.7 文件上传

    单文件、多文件



    2.2.8 底部弹窗




    2.2.9 其他

    走马灯

    1.     <TextView
    2.         android:id="@+id/zm_tv"
    3.         android:layout_width="260dp"
    4.         android:layout_height="wrap_content"
    5.         android:layout_marginTop="32dp"
    6.         android:ellipsize="marquee"
    7.         android:focusable="true"
    8.         android:focusableInTouchMode="true"
    9.         android:marqueeRepeatLimit="-1"
    10.         android:padding="10dp"
    11.         android:singleLine="true"
    12.         android:text="@string/trotting_horse_lamp"
    13.         android:textColor="@color/baby_blue"
    14.         android:textSize="20dp"
    15.         app:layout_constraintHorizontal_bias="0.497"
    16.         app:layout_constraintLeft_toLeftOf="parent"
    17.         app:layout_constraintRight_toRightOf="parent"
    18.         app:layout_constraintTop_toTopOf="parent">
    19.         <requestFocus />
    20.     TextView>

    输入提示属性

    android:hint="请输入用户名"

    文本改变监听器

    1.     searchEditText.addTextChangedListener(new TextWatcher() {
    2.         @Override
    3.         public void beforeTextChanged(CharSequence charSequence, int i, int i1, int i2) {}
    4.         @Override
    5.         public void onTextChanged(CharSequence charSequence, int i, int i1, int i2) {}
    6.         @Override
    7.         public void afterTextChanged(Editable editable) {
    8.                // 文本改变后执行的动作
    9.         }
    10.     });

    webView

    spinner





    3 后端

    3.1 概述

    3.1.1 目录结构


    3.2 技术点

    3.2.1 viewmodel

    使用场景：比如用户有多个字段，但是当我们注册，登录时，并不需要这么多字段。

    好处：节省数据交互时空间的消耗，有提升效率的作用。


     实际上，我们需要的字段是比较少的，比如：


     在UserController层：


    不过在最后，我们存入数据库的肯定还是原来的User,而不是UserRegisterVM, 所以，我们要对这两者之间作个转换：

    User user = modelMapper.map(model, User.class);

    以下是对modelMapper的封装，可以当做API调用。

    1. public class BaseApiController {
    2.  /**
    3.      * The constant DEFAULT_PAGE_SIZE.
    4.      */
    5.     protected final static String DEFAULT_PAGE_SIZE = "10";
    6.     /**
    7.      * The constant modelMapper.
    8.      */
    9.     protected final static ModelMapper modelMapper = ModelMapperSingle.Instance();
    10. }

    需要使用modelMapper的时候，要继承BaseApiController 这里对应的是一个单例modelMapper

    1. public class ModelMapperSingle {
    2.     /**
    3.      * The constant modelMapper.
    4.      */
    5.     protected final static ModelMapper modelMapper = new ModelMapper();
    6.     private final static ModelMapperSingle modelMapperSingle = new ModelMapperSingle();
    7.
    8.     static {
    9.         modelMapper.getConfiguration().setFullTypeMatchingRequired(true);
    10.         modelMapper.getConfiguration().setMatchingStrategy(MatchingStrategies.STRICT);
    11.     }
    12.
    13.     /**
    14.      * Instance model mapper.
    15.      *
    16.      * @return the model mapper
    17.      */
    18.     public static ModelMapper Instance() {
    19.         return modelMapperSingle.modelMapper;
    20.     }
    21. }



    3.2.2 文件上传




    1. /*
    2. * @description: 将文件保存在本地
    3. * @author: xingxg
    4. * @date: 2022/11/8 17:32
    5. * @param: file , 与前端的名字相对应
    6. * @return: 返回文件保存的路径
    7. **/
    8.
    9. @PostMapping("/upload")
    10. public CommonResult> fileLoad(MultipartFile[] file, HttpServletRequest request) throws IOException {
    11.     String saveLocation = "e:/images/";
    12.     //String saveLocation = "/images/";
    13.     String fileSaveName = "";
    14.     List imageUri = new ArrayList<>();
    15.     for (MultipartFile multipartFile : file) {
    16.         fileSaveName = UUID.randomUUID().toString() + multipartFile.getOriginalFilename();
    17.         multipartFile.transferTo(new File(saveLocation, fileSaveName));
    18.         String result = request.getScheme() + "://" +
    19.             request.getServerName() + ":" +
    20.             request.getServerPort() + "/" +
    21.             fileSaveName;
    22.         imageUri.add(result);
    23.     }
    24.     return CommonResult.ok(imageUri);
    25. }



    3.2.3 websocket

    此前的状态是，两个人进行聊天，A发一句，B需要重新进入聊天界面才能看到A新发的消息，这是不合理的，针对该问题进行改进。

    预期效果，不用重新进入页面，只要由新消息传进来，就可以展示新的数据。

    解决方法1：

    前端周期性地去请求后端数据，达到实时聊天的效果。

    这种方式非常消耗资源，明显是不合理的。

    解决方法2：

    A向B发消息， A将消息推送到服务器上，由服务器主动推动消息给B

     android

    引入依赖

    implementation "org.java-websocket:Java-WebSocket:1.3.7"

    android核心代码

    1. public void addUserToService() {
    2.     URI serverURI = URI.create("ws://192.168.130.1:9000/chat/" + Global.username);
    3.
    4.     webSocketClient = new WebSocketClient(serverURI) {
    5.         @Override
    6.         public void onOpen(ServerHandshake handshakedata) {
    7.             Log.i("WebSocketClient", "onOpen");
    8.         }
    9.         @Override
    10.         public void onMessage(String message) {
    11.             loadMessage(); // 有新消息传给本用户的话，重新请求后端，加载数据。
    12.         }
    13.         @Override
    14.         public void onClose(int code, String reason, boolean remote) {
    15.             Log.i("WebSocketClient", "onClose");
    16.         }
    17.         @Override
    18.         public void onError(Exception ex) {
    19.             Log.i("WebSocketClient", "onError");
    20.         }
    21.     };
    22.     try {
    23.         webSocketClient.connectBlocking();
    24.     } catch (InterruptedException e) {
    25.         e.printStackTrace();
    26.     }
    27. }

    后端核心代码

    1. package com.huiliyi.backend.utils;
    2.
    3. import com.fasterxml.jackson.databind.ObjectMapper;
    4. import lombok.Data;
    5. import lombok.extern.slf4j.Slf4j;
    6. import org.springframework.stereotype.Component;
    7.
    8. import javax.websocket.*;
    9. import javax.websocket.server.PathParam;
    10. import javax.websocket.server.ServerEndpoint;
    11. import java.util.Map;
    12. import java.util.concurrent.ConcurrentHashMap;
    13.
    14. @Slf4j
    15. @ServerEndpoint(value = "/chat/{username}")
    16. @Component
    17. @Data
    18. public class ChatEndpoint {
    19.
    20.     //用来存储每个用户客户端对象的ChatEndpoint对象
    21.     public static Map onlineUsers = new ConcurrentHashMap<>();
    22.
    23.     //声明session对象，通过对象可以发送消息给指定的用户
    24.     private Session session;
    25.
    26.     private String username;
    27.     //连接建立
    28.     @OnOpen
    29.     public void onOpen(@PathParam("username") String username,
    30.                        Session session, EndpointConfig config){
    31.         this.session = session;
    32.         this.username = username;
    33.         //存储登陆的对象
    34.         onlineUsers.put(username,this);
    35.         log.info("onOpen:{}", username);
    36.     }
    37.     //收到消息
    38.     @OnMessage
    39.     public void onMessage(String toName,Session session){
    40.         //将数据转换成对象
    41.         try {
    42.             //发送数据
    43.             log.info("onMessage:{}",toName);
    44.             onlineUsers.get(toName).session.getBasicRemote().sendText("来消息了");
    45.         } catch (Exception e) {
    46.             e.printStackTrace();
    47.         }
    48.     }
    49.     //关闭
    50.     @OnClose
    51.     public void onClose(Session session) {
    52.         //从容器中删除指定的用户
    53.         log.info("onClose:{}", username);
    54.         onlineUsers.remove(username);
    55.     }
    56. }
    public static Map onlineUsers = new ConcurrentHashMap<>();

    系统中用户名昵称是全局唯一的，所以可以将用户名作为主键，使得每个用户对应一个ChatEndpoint





    4 服务器相关

    采用宝塔面板进行傻瓜式操作。

    注意在阿里云的云服务器实例开放所需要的所有端口

    4.1 搭建环境遇到的问题

    4.1.1 本地访问不了远程mysql数据库

    在linux本地可以登录mysql， 但是本地机连不上远程的？


      原因是远程主机没有开放3306端口



    开放3306端口号后，还是出现问题：




    这是因为远程的 主机限制了只能localhost连接数据库

    所以，在远程主机上修改这个限制，就可以解决这个问题了

    1、在安装Mysql数据库的主机上登录root用户：

    mysql -u root -p

    2、执行命令：

    1. use mysql;
    2. select host from user where user='root';

    可以得到结果：


    表名此时mysql数据库只允许localhost连接，所以此前才会拒绝本地的主机连接远程服务器。

    3、将Host设置为通配符%

    update user set host = '%' where user ='root';

    4、Host修改完成后记得执行flush privileges使配置立即生效

    flush privileges;






    5 前后端交互设计文档

    使用Apipost




    在课程设计的过程中，项目采用前后端分离技术。

    有的人负责编写后端，有的人负责编写前端。这可以使得整个项目的结构更加清晰明了，但是前端如何去与后端交互是一个问题。

    因为前后端是不同的人写的，所以需要提前规范好API文档。

    而ApiPost不仅可以对API接口进行调试，还可以自动生成相对应的文档，是一个非常实用的开发的工具。




     生成的文档，就比较清晰，比自己写一个API接口文档要规范的多


    6 后台管理系统

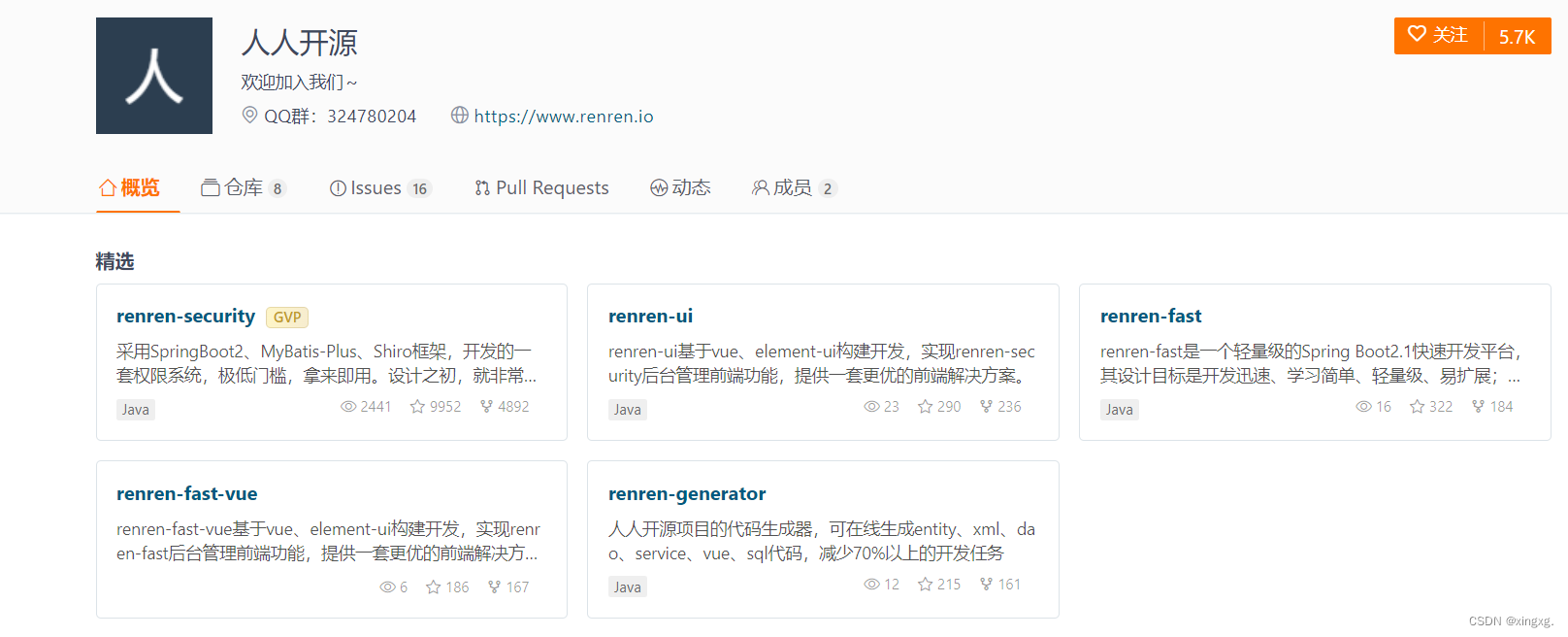

    renren.io

    人人开源是Gitee上的一个开源项目，可以快速搭建后台管理系统。




    6.1 搭建步骤

    6.1.1 初始化本地仓库

    1、 创建一个总目录，用来承载多个项目






    2、初始化为git仓库







    6.1.2 从Gitee上拉取项目











    同理，再拉取2个项目







    最终的目录层次为：

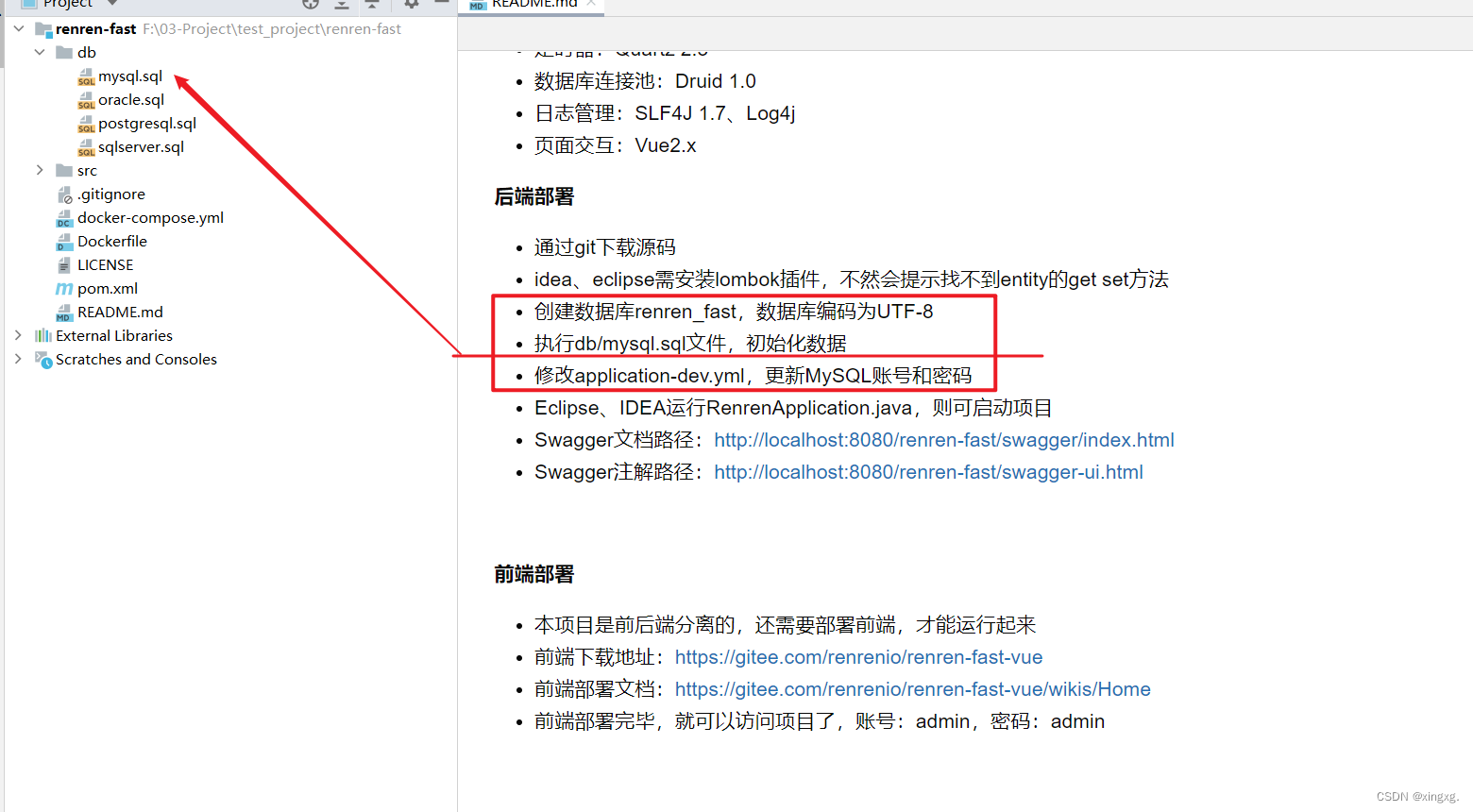

    6.1.3 配置、运行renren-fast项目

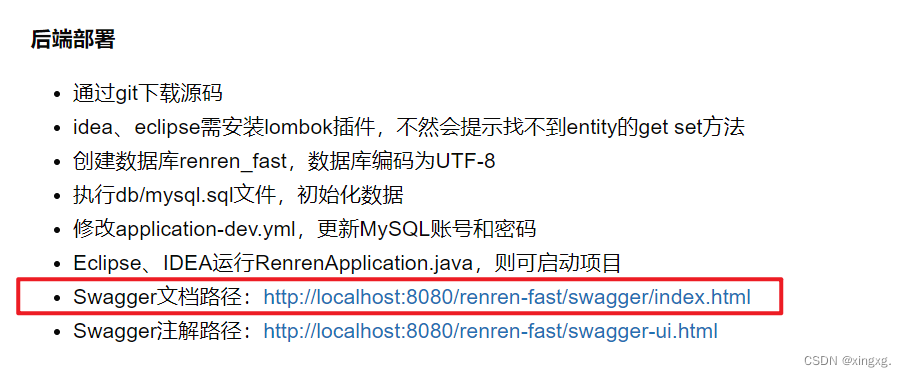

    运行项目， 访问Swagger文档路径，如果可以正常访问，则表明一切正常。







    6.1.4 配置、运行renren-fast-vue项目

    打开renren-fast-vue项目, 这里本人使用的是WebStorm编译器




    依赖安装完成， 打开终端，运行项目

    这里的命令行是：

     npm run dev



    登录成功后：




    此时，这个项目还算是一个空壳，没有管理到真正自身的项目

    这是就需要另一个项目， renren-generator 实现代码生成！

    代码生成需要提供关于数据库的表

    6.1.5 配置，运行 renren-generator





    修改generator.properties




    注释出现乱码问题，修改字符集编码







    在renren_fast数据库中插入你真正项目中所使用的表, 可以在已有的数据库中选择转储sql文件，然后在renren_fast中执行这个sql文件即可。




    然后，就可以在代码生成器中查到你刚刚插入的数据库表。

    运行项目，访问localhost







    代码就自动生成了。

    解压文件，可以看到有如下内容：






    这些sql文件，直接拖到navicat里执行就可以了。

    作用是用来生成管理的子菜单





    将后端代码复制到renren-fast项目下的 module




    最后，就可以实现对模块的管理。








    6.2 过程中遇到的问题

    人人开源后端中，自带了一个User，而我们自身模块有一个名字一模一样的User



    冲突1：

    • Spring容器中UserService组件不唯一

    解决：









    冲突2：

    • UserDao也是自动注入的。虽然说对应的mapper文件可以映射过去，但是名字重复了，还是会有点问题.

    解决方法：






    冲突3：

    • ShiroConfig 已经存在对UserEntity的映射。意思就是说，类名不能重复。

    解决方法：修改类名

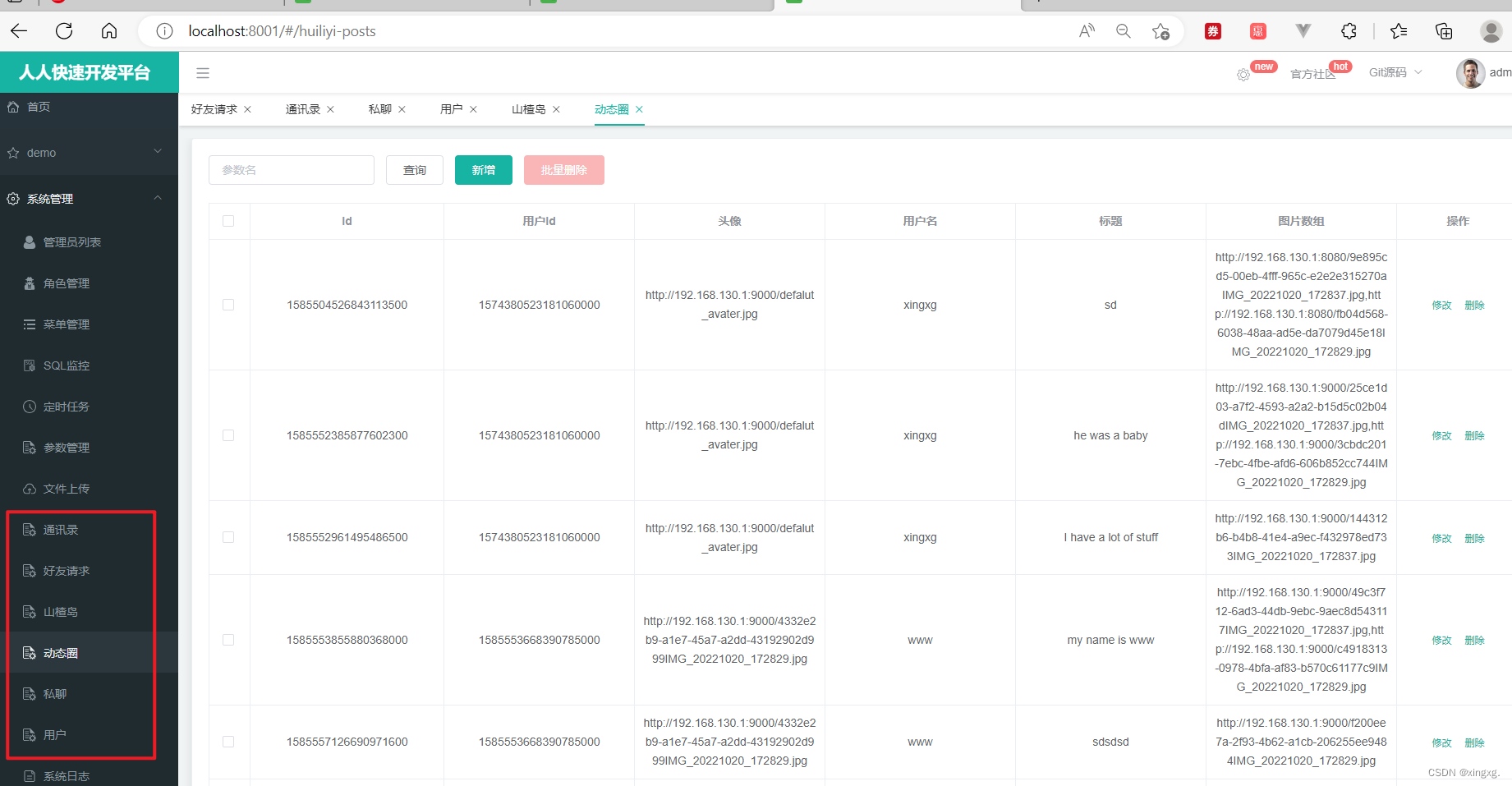

    6.3 最终呈现效果




    可以看到，用户的ID后几位都为0，这是由于前段接收Long类型时，出现精度丢失，以下为解决方式：
