Camunda工作流引擎简记

本文转载自玩转Camunda之实战篇-赶紧收藏起来吧_哔哩哔哩_bilibili，并有实践demo基于SpringBoot+JPA+Camunda实现简单的请假审批流程

其中部分内容，经过本人修改

一、工作流相关介绍

BPM(BusinessProcessManagement)，业务流程管理是一种管理原则，通常也可以代指BPMS(BusinessProcessManagementSuite)，是一个实现整合不同系统和数据的流程管理软件套件.

BPMN(BusinessProcessModelandNotation)是基于流程图的通用可视化标准。该流程图被设计用于创建业务流程操作的图形化模型。业务流程模型就是图形化对象的网状图，包括活动和用于定义这些活动执行顺序的流程设计器。BPMN2.0正式版本于2011年1月3日发布，常见的工作流引擎如：Activiti、Flowable、jBPM 都基于 BPMN 2.0 标准。

然后来看看BPM的发展历程：

二、Camunda介绍

官网地址：https://camunda.com/

中文站点：http://camunda-cn.shaochenfeng.com/

下载：https://downloads.camunda.cloud/release/camunda-bpm/run/7.15/

案例地址：Congratulation! | docs.camunda.org

前期准备工作: JAVA1.8以上的JRE或JDK

2.1 Camunda Modeler

Camunda Modeler 是Camunda 官方提供的一个流程设计器，用于编辑流程图以及其他模型【表单】，也就是一个流程图的绘图工具。可以官方下载，也可以在提供给大家的资料中获取。获取后直接解压缩即可，注意：解压安装到非中文目录中!!!

启动的效果：

2.2 Camunda BPM

下载地址 https://camunda.com/download/

Camunda BPM 是Camunda官方提供的一个业务流程管理平台,用来管理，部署的流程定义、执行任务，策略等。下载安装一个Camunda平台，成功解压 Camunda 平台的发行版后，执行名为start.bat（对于 Windows 用户）或start.sh（对于 Unix 用户）的脚本。此脚本将启动应用程序服务器。

打开您的 Web 浏览器并导航到http://localhost:8080/以访问欢迎页面，Camunda的管理平台。

登录成功的主页：

2.3 入门案例

创建简单流程

我们先通过 Modeler 来绘制一个简单流程

1.) 创建流程：选择 BPMN diagram (Camunda Platform)

2.) 创建开始节点：并设定节点名称

3.) 创建服务节点：设置处理方式

我们切换节点的类型为 service Task

然后我们需要配置刷卡付款节点，服务类型有很多执行的方法，这次我们使用“external（外部）”任务模式。

具体配置内容为

4.) 添加结束节点

5.) 配置流程参数

点击画布的空白处，右侧的面板会显示当前流程本身的参数,这里我们修改id为payment-retrieval，id是区分流程的标识然后修改Name 为“付款流程”最后确保 Executable是勾选的，只有Executable被勾选，流程才能执行

外部任务

在上面设计的流程图，刷卡付款节点的处理是外部任务，Camunda 可以使多种语言实现业务逻辑，我们以Java为例来介绍。

添加相关的依赖：

<dependencies>
	<dependency>
		<groupId>org.camunda.bpmgroupId>
		<artifactId>camunda-external-task-clientartifactId>
		<version>${camunda.external-task-client.version}version>
	dependency>
	<dependency>
		<groupId>org.slf4jgroupId>
		<artifactId>slf4j-simpleartifactId>
		<version>1.7.36version>
	dependency>
	<dependency>
		<groupId>javax.xml.bindgroupId>
		<artifactId>jaxb-apiartifactId>
		<version>2.3.1version>
	dependency>
dependencies>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

编写处理的业务逻辑的代码

import org.camunda.bpm.client.ExternalTaskClient;

import java.awt.*;
import java.net.URI;

public class Demo01 {
    public static void main(String[] args) {
        ExternalTaskClient client = ExternalTaskClient.create()
                .baseUrl("http://localhost:8080/engine-rest")
                .asyncResponseTimeout(10000) // 长轮询超时时间
                .build();
        // 订阅指定的外部任务
        client.subscribe("charge-card")
                .lockDuration(1000)
                .handler(((externalTask, externalTaskService) -> {
                    // 获取流程变量
                    String item = (String) externalTask.getVariable("item");
                    Long amount = (Long) externalTask.getVariable("amount");
                    System.out.println("item--->"+item + "  amount-->" + amount);
                    try {
                        Desktop.getDesktop().browse(new URI("https://docs.camunda.org/get-started/quick-start/complete"));
                    } catch (Exception e) {
                        e.printStackTrace();
                    }

                    // 完成任务
                    externalTaskService.complete(externalTask);
                })).open();
    }
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31

运行该方法即可，当流程处理时会执行相关逻辑。

部署流程

接下来我们就可以来部署上面定义的流程了。使用 Camunda Modeler 部署流程，点击工具栏中的部署按钮可以将当前流程部署到流程引擎，点击部署按钮，输入Deployment Name 为 “Payment” ，输入下方REST Endpoint 为http://localhost:8080/engine-rest ，然后点击右下角Deploy部署

部署操作：

部署的时候报错：原因是安装路径中有中文

部署成功：

然后在BPM中我们可以查看部署的流程：

启动流程

我们使用Rest API发起流程，所以需要一个接口测试工具（例如：Postman），或者也可以使用电脑自带的curl

curl执行如下命令

curl -H "Content-Type: application/json" -X POST -d '{"variables": {"amount": {"value":555,"type":"long"}, "item": {"value":"item-xyz"} } }' http://localhost:8080/engine-rest/process-definition/key/payment-retrieval/start
1

postman方式处理

在url中输入：http://localhost:8080/engine-rest/process-definition/key/payment-retrieval/start 通过POST方式提交，提交的方式是JSON 数据，具体内容为：

{
	"variables": {
		"amount": {
			"value":555,
			"type":"long"
		},
		"item": {
			"value": "item-xyz"
		}
	}
}
1
2
3
4
5
6
7
8
9
10
11

然后我们点击发送，操作成功可以看到如下的返回信息

同时任务执行后我们在控制台可以看到相关的信息

三、案例扩展

上面的案例过于简单，我们添加不同的任务节点和网关来丰富下

3.1 用户任务

添加节点

我们在上面的案例中添加一个用户任务来处理流程。

点击刚刚创建的批准付款节点，然后通过扳手设置节点的类型为用户任务(User Task)

然后设置节点的审批人为demo

配置表单

在用户节点处我们绑定表单数据。然后创建表单相关的字段，并添加对应的描述信息。

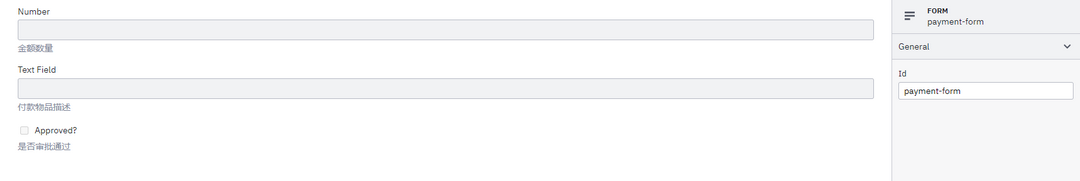

通过File > New File > Form创建一个form， 并且以 payment-form作为该form的编号。

三个字段

1. 金额
   • Type: Number
   • Key: amount
   • Field Label: Amount
2. 物品
   • Type: Text Field
   • Key: item
   • Field Label: Item
3. 是否审批
   • Type: Checkbox
   • Key: approved
   • Label: Approved?

部署流程

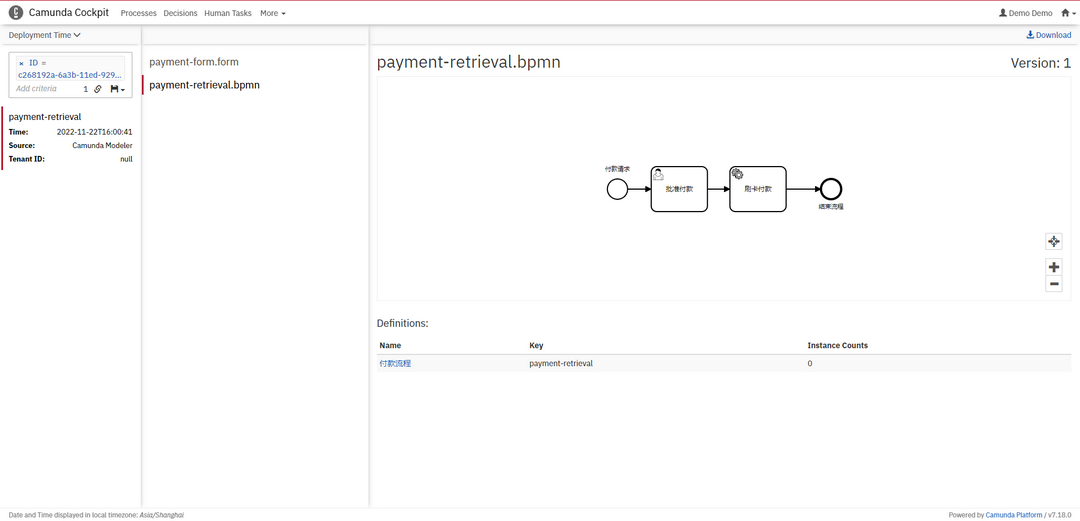

流程定义好之后我们就可以部署流程了。直接在Camunda Modeler工具栏上的上传按钮将流程上传到流程引擎中。部署后在Camunda Web中查看部署的流程。

测试流程

打开任务列表（http://localhost:8080/camunda/app/tasklist/），使用 demo / demo 登录。点击右上角的 Start process ，在弹出的对话框中选择“付款流程”.

这时会弹出编辑流程变量的对话框，可以通过点击 Add a variable 按钮添加变量，这次我们先不添加，直接点击右下角Start启动流程。

这时，在任务列表应该就能看到刚创建的人工任务了，如果没有可以手动刷新一下

到这儿这个用户任务节点的人工审核就应该要处理了，我们在下一个案例中继续这个案例，我们加入排他网关来处理。

3.2 排他网关

我们将使用排他网关(Exclusive Gateways)，为流程添加分支，仅在金额足够大的时候进行人工审核.

添加网关节点

首先打开Camunda Modeler ，在左侧的工具架中找到网关（菱形），将它拖动到“付款请求”和“刷卡付款”之间，将“批准付款”向下移动再添加一个网关，调整流程，最后看起来类似这样：

配置网关

接下来，我们选择“<1000”的连线，打开属性面板，选择“Condition Type”为“Expression”，这里我们使用JAVA统一表达式语言编写条件，这里要做的是在金额小于1000时直接刷卡付款，则输入表达式 ${amount<1000}

同样的，对另一条线也进行配置，表达式为${amount>=1000}

然后是否批准的排他网关节点我们也需要处理下

部署流程

部署流程和上面的操作是一样的。

测试操作

打开任务列表（http://localhost:8080/camunda/app/tasklist/），使用 demo / demo 登录,点击右上角的 Start process ，在弹出的对话框中选择“付款流程”,上面例子中，我们直接点击 Start，但这次我们要增加几个变量来测试动态的流程。

试着更改 amount 的值，查看对流程执行顺序的影响

3.3 决策自动化

在上面的案例中我们在审批时是通过用户任务结合表单来做的审批，本案例我们来看看我们通过DMN为流程添加一个业务规则来处理

添加业务规则

打开 Camunda Modeler，点击 “批准付款”，在右面的扳手菜单中，将类型改为“Business Rule Task ”（业务规则任务）

下一步，将属性面板中的 Implementation 选择为DMN，输入 Decision Ref 为 approve-payment，为了将决策的结果存入流程变量，我们还需要编辑结果变量Result Variable 为approved，结果类型 Map Decision Result 选择为 singleEntry ，最后结果如下：

创建DMN表

点击 File > New File > DMN Diagram创建一个新的DMN,现在画布上已经存在一个决策元素了，选择它，然后在右侧属性面板中更改Id和Name，这里的Id需要和流程中的Decision Ref属性一致，这次我们输入Id为approve-payment

接下来，点击决策元素左上角的表格按钮，创建新的DMN表.

编辑DMN表

首先编辑输入参数，在本例中，为了简单，我们依据项目名进行判断，规则可以使用 FEEL 表达式、JUEL或者 Script 书写，详情可以阅读 https://docs.camunda.org/manual/latest/user-guide/dmn-engine/expressions-and-scripts/

双击表格中的Input，编辑第一个输入参数

下面，设置输入参数，双击Output编辑

下面，我们点击左侧的蓝色加号，添加一些规则，最后类似这样：

部署DMN表

点击底部的部署按钮，将DMN部署到流程引擎中

流程案例测试

现在打开 http://localhost:8080/camunda/app/cockpit/ ，使用demo/demo登录，可以看到决策定义增加了一个，点击进去可以看到刚才编辑的DMN.

点击进去可以看到对应的决策信息

然后我们按照之前的操作，多启动几个流程，再去看具体的决策结果即可

四、IDEA引入流程设计器

在工作流引擎中流程设计器是一个非常重要的组件，而InterlliJ IDEA是Java程序员用到的最多的编程工具了。前面在基础篇的介绍中我们都在通过Camunda提供的流程设计器绘制好流程图，然后需要单独的拷贝到项目中，要是调整修改不是很方便，这时我们可以在IDEA中和流程设计器绑定起来。这样会更加的灵活。

4.1 下载Camunda Model

第一步肯定是需要下载Camunda Model 这个流程设计器，我们前面有介绍。就是之前解压好的目录了。

4.2 IDEA中配置

我们先进入settings中然后找到tools,继续找到External Tool.

最终效果

4.3 编辑bpmn文件

找到您想打开的bpmn文件, 点击右键, 找到External Tools 运行camunda modler即可进行文件编写.

搞定~

五、SpringBoot整合Camunda

5.1 官方案例说明

接下来我们看看怎么在我们的实际项目中来使用Camunda了。方式有多种，首先我们可以参考官网提供的整合案例。

但是这里有个比较头疼的问题就是Camunda和SpringBoot版本的兼容性问题，虽然官方也给出了兼容版本的对照表。

但是如果不小心还是会出现各种问题，比如：

上面就是典型的版本不兼容的问题了。

5.2 官方Demo

为了能让我们的案例快速搞定，我们可以通过Camunda官方提供的网站来创建我们的案例程序。地址：https://start.camunda.com/

生成代码后，解压后我们通过idea打开项目，项目结构

相关的pom.xml中的依赖

<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">

  <modelVersion>4.0.0modelVersion>

  <groupId>com.boge.workflowgroupId>
  <artifactId>camunda-project-demoartifactId>
  <version>1.0.0-SNAPSHOTversion>

  <properties>
    <project.build.sourceEncoding>UTF-8project.build.sourceEncoding>
    <maven.compiler.source>8maven.compiler.source>
    <maven.compiler.target>8maven.compiler.target>
  properties>

  <dependencyManagement>
    <dependencies>
      <dependency>
        <groupId>org.springframework.bootgroupId>
        <artifactId>spring-boot-dependenciesartifactId>
        <version>2.4.3version>
        <type>pomtype>
        <scope>importscope>
      dependency>

      <dependency>
        <groupId>org.camunda.bpmgroupId>
        <artifactId>camunda-bomartifactId>
        <version>7.15.0version>
        <scope>importscope>
        <type>pomtype>
      dependency>
    dependencies>
  dependencyManagement>

  <dependencies>
    <dependency>
      <groupId>org.camunda.bpm.springbootgroupId>
      <artifactId>camunda-bpm-spring-boot-starter-restartifactId>
    dependency>

    <dependency>
      <groupId>org.camunda.bpm.springbootgroupId>
      <artifactId>camunda-bpm-spring-boot-starter-webappartifactId>
    dependency>

    <dependency>
      <groupId>org.camunda.bpmgroupId>
      <artifactId>camunda-engine-plugin-spinartifactId>
    dependency>

    <dependency>
      <groupId>org.camunda.spingroupId>
      <artifactId>camunda-spin-dataformat-allartifactId>
    dependency>

    <dependency>
      <groupId>org.springframework.bootgroupId>
      <artifactId>spring-boot-starter-webartifactId>
    dependency>

    <dependency>
      <groupId>com.h2databasegroupId>
      <artifactId>h2artifactId>
    dependency>

    <dependency>
      <groupId>org.springframework.bootgroupId>
      <artifactId>spring-boot-starter-jdbcartifactId>
    dependency>

  dependencies>

  <build>
    <plugins>
      <plugin>
        <groupId>org.springframework.bootgroupId>
        <artifactId>spring-boot-maven-pluginartifactId>
        <version>2.4.3version>
      plugin>
    plugins>
  build>

project>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85

属性文件的配置信息

spring.datasource.url: jdbc:h2:file:./camunda-h2-database

camunda.bpm.admin-user:
  id: demo
  password: demo
1
2
3
4
5

然后通过启动类启动程序

访问服务：http://localhost:8080/

5.3 MySQL数据库

上面的例子我们数据存储在了H2这个内存型数据库，我们可以切换到MySQL数据库。首先我们需要导入相关的SQL脚本。位置就在我们之前下载的Camunda Web服务中。

执行创建所有必需的表和默认索引的SQL DDL脚本。上面两个脚本都要执行。

生成的相关表结构比较多，因为本身就是基于Activiti演变而来，所以有Activiti基础的小伙伴会非常轻松了。简单介绍下相关表结构的作用。

• ACT_RE ：'RE’表示 repository。 这个前缀的表包含了流程定义和流程静态资源 （图片，规则，等等）。
• ACT_RU：'RU’表示 runtime。 这些运行时的表，包含流程实例，任务，变量，异步任务，等运行中的数据。 Flowable只在流程实例执行过程中保存这些数据， 在流程结束时就会删除这些记录。 这样运行时表可以一直很小速度很快。
• ACT_HI：'HI’表示 history。 这些表包含历史数据，比如历史流程实例， 变量，任务等等。
• ACT_GE： GE 表示 general。 通用数据， 用于不同场景下
• ACT_ID: ’ID’表示identity(组织机构)。这些表包含标识的信息，如用户，用户组，等等。

具体的表结构的含义:

然后我们在SpringBoot项目中导入MySql的依赖，然后修改对应的配置信息

    <dependency>
      <groupId>mysqlgroupId>
      <artifactId>mysql-connector-javaartifactId>
    dependency>
1
2
3
4

修改application.yaml。添加数据源的相关信息。

# spring.datasource.url: jdbc:h2:file:./camunda-h2-database

camunda.bpm.admin-user:
  id: demo
  password: demo
spring:
  datasource:
    driver-class-name: com.mysql.cj.jdbc.Driver
    url: jdbc:mysql://127.0.0.1:3306/camunda1?serverTimezone=Asia/Shanghai
    username: root
    password: 123456
camunda:
  bpm:
    database:
      type: mysql
      schema-update: true
    auto-deployment-enabled: false # 自动部署 resources 下的 bpmn文件
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

然后启动项目，发现数据库中有了相关记录，说明操作成功

六、Camunda专题讲解

用了整合的基础我们就可以来完成一个流程审批的案例了

6.1 部署流程

@RestController
@RequestMapping("/flow")
public class FlowController {

    @Autowired
    private RepositoryService repositoryService;

    @GetMapping("/deploy")
    public String deplopy(){
        Deployment deploy = repositoryService.createDeployment()
                .name("部署的第一个流程") // 定义部署文件的名称
                .addClasspathResource("process.bpmn") // 绑定需要部署的流程文件
                .deploy();// 部署流程
        return deploy.getId() + ":" + deploy.getName();
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

启动后访问接口即可

6.2 启动流程

启动流程我们通过单元测试来操作

package com.boge.workflow;


import org.camunda.bpm.engine.RepositoryService;
import org.camunda.bpm.engine.RuntimeService;
import org.camunda.bpm.engine.TaskService;
import org.camunda.bpm.engine.runtime.ProcessInstance;
import org.camunda.bpm.engine.task.Task;
import org.junit.jupiter.api.Test;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.boot.test.context.SpringBootTest;

import java.util.List;

@SpringBootTest(classes = Application.class)
public class ApplicationTest {

    @Autowired
    private RepositoryService repositoryService;

    @Autowired
    private RuntimeService runtimeService;

    @Autowired
    private TaskService taskService;

    /**
     * 启动流程的案例
     */
    @Test
    public void startFlow(){
        // 部署流程
        ProcessInstance processInstance = runtimeService
                .startProcessInstanceById("1a880f27-2e57-11ed-80d9-c03c59ad2248");
        // 部署的流程实例的相关信息
        System.out.println("processInstance.getId() = " + processInstance.getId());
        System.out.println("processInstance.getProcessDefinitionId() = " + processInstance.getProcessDefinitionId());
    }


}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42

6.3 查询待办

查询待办也就是查看当前需要审批的任务，通过TaskService来处理

    /**
     * 查询任务
     *    待办
     *
     *  流程定义ID:processDefinition : 我们部署流程的时候会，每一个流程都会产生一个流程定义ID
     *  流程实例ID:processInstance ：我们启动流程实例的时候，会产生一个流程实例ID
     */
    @Test
    public void queryTask(){
        List<Task> list = taskService.createTaskQuery()
                //.processInstanceId("eff78817-2e58-11ed-aa3f-c03c59ad2248")
                .taskAssignee("demo1")
                .list();
        if(list != null && list.size() > 0){
            for (Task task : list) {
                System.out.println("task.getId() = " + task.getId());
                System.out.println("task.getAssignee() = " + task.getAssignee());
            }
        }
    }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

6.4 完成任务

   /**
     * 完成任务
     */
    @Test
    public void completeTask(){
        // 根据用户找到关联的Task
        Task task = taskService.createTaskQuery()
                //.processInstanceId("eff78817-2e58-11ed-aa3f-c03c59ad2248")
                .taskAssignee("demo")
                .singleResult();
        if(task != null ){
            taskService.complete(task.getId());
            System.out.println("任务审批完成...");
        }
    }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

七、参考

1. Modeler Download Center
2. Run Download Center
3. Quick Start Camunda | docs.camunda.org
4. Camunda Platform Initializr
