基于STM32的指纹识别智能锁设计

本设计是基于stm32的指纹识别智能锁设计，主要实现以下功能：

1，OLED显示输入锁的状态，解锁状态，开锁成功，开锁失败，确定，清除
2，通过矩阵键盘输入开门密码、修改密码、确认密码等操作；
3，可通过指纹模块用指纹开锁，并且可通过按键对指纹进行设置；
4，输入指纹或者密码三次，报警器进行报警，同时将进行置锁三分钟，

标签：STM32、指纹模块、OLED、矩阵键盘

题目扩展：智能门禁系统，智能保险箱，智能行李箱

效果图：

总体资料：

原理图：

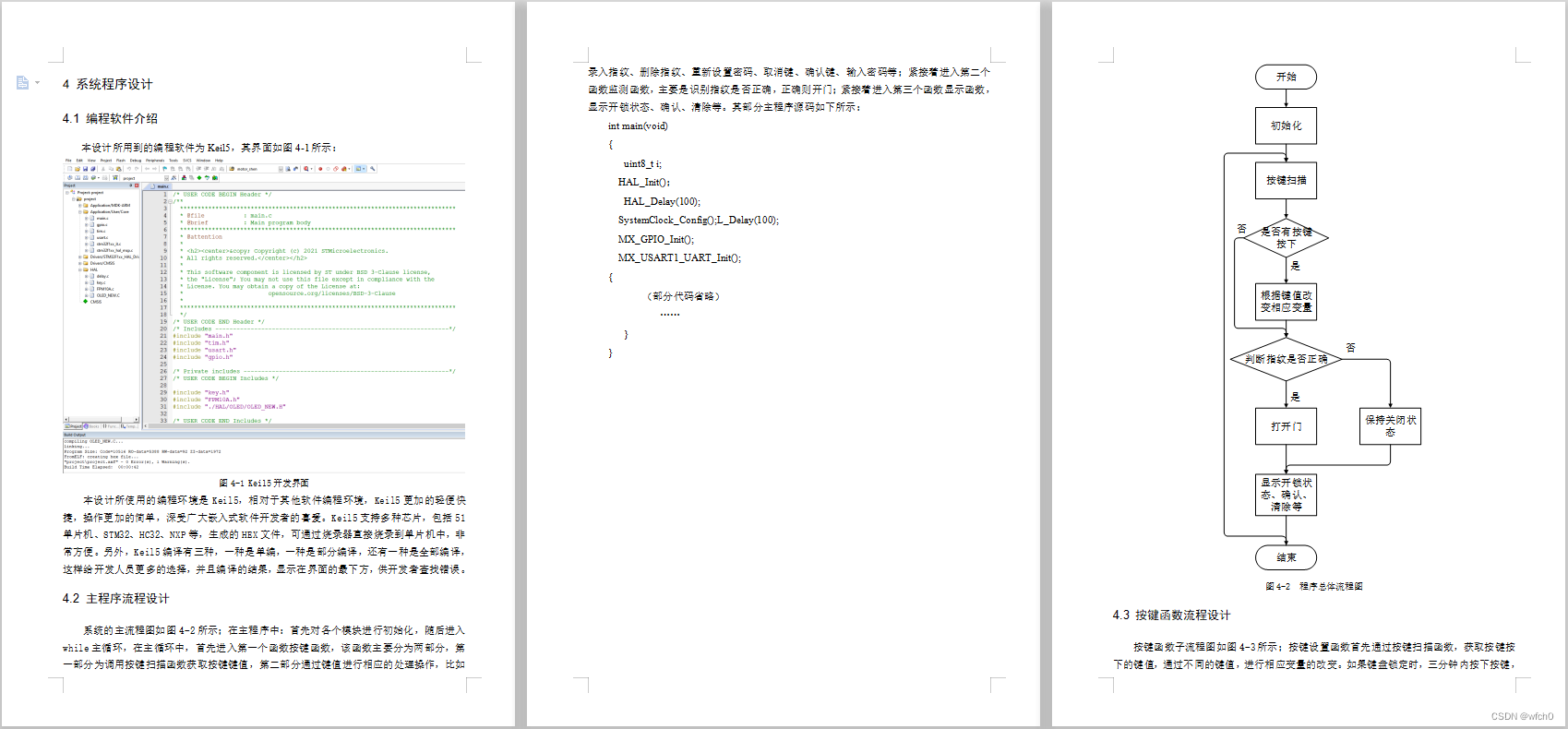

 软件设计流程：



系统框图：

 本设计以STM32F103C8T6单片机为核心控制器，加上其他的模块一起组成基于stm32的指纹识别智能锁设计的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM3单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由三部分组成，第一部分是指纹模块，通过该模块可检测到指纹；第二部分是4*4矩型键盘，通过该模块可输入密码、修改密码、添加删除指纹、确认、取消等；第三部分是供电电路，给整个系统进行供电。输出由三部分组成，第一部分是OLED显示模块, 通过该模块可以显示输入密码、密码错误、门开、指纹错误、锁定时间等；第二部分是蜂鸣器，当门打开时，蜂鸣器响三声，当密码错误时，蜂鸣器报警；第三部分是继电器，密码正确时，控制电磁锁打开。
