一、简介

目前KT148A语音芯片自带的程序，分为两个版本，分别是

1. 一线串口版本：应用场景是搭配MCU，KT148A受到MCU的控制，来播放语音

2. 按键版本：KT148A有三个IO口，可以灵活配置为不同的触发播放形式

当然后期可能会根据其他的需求，在增加其他的版本也不一定

二、详细描述

2.1 一线串口版本和按键版本的硬件说明

 一线串口版本 和 按键版本，芯片都是同一个，但是出厂的时候，会烧录对应的程序，所以功能是不一样的，千万不可以混着用

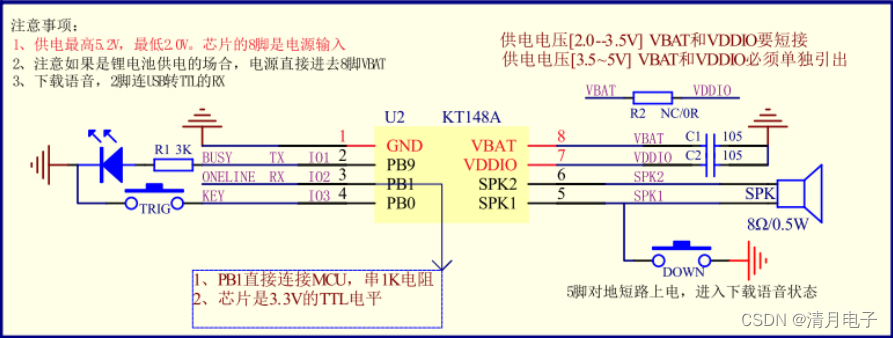

一线串口版本的脚位分配如下：

1. 芯片的2脚=PB9为busy输出，播放输出低电平，空闲输出高电平

2. 芯片的3脚=PB1为一线受控引脚，接收MCU的控制信号

3. 芯片的4脚=PB0为测试引脚，对地触发一下，就播放下一个声音，存在的目的是方便客户测试

按键版本的脚位分配如下：

1、芯片目前定义了3个触发IO口，分别是【IO1==PB9】【IO2==PB1】【IO3==PB4】

2、并且支持配置文件，对这三个IO口进行触发功能上面的配置 ，包括触发方式，以及触发电平等等

3、同时这三个IO的参数，也只是符合3.3V的TTL电平，如果外接电压过高请自行降压，建议使用低电平触发有效。

2.2 一线串口版本软件说明

详细的细节，可以参考一下“99_KT148A语音芯片完整资料包_V3_20221120.zip”

完整的芯片资料开发包，这里只是简单的举例说明一下

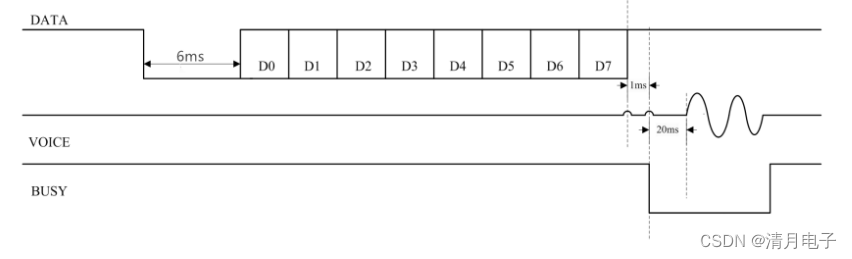

一线串口最主要的还是，MCU发出的数据波形的细节，注意好这个，其他的就没什么了

注意点：

1. 起始信号一定不能低于6ms ，请严格按照这个去写程序。尤其这个起始信号非常重要

2. 遇到问题，第一时间，请用工具，学会使用工具，才会更有效率的解决问题

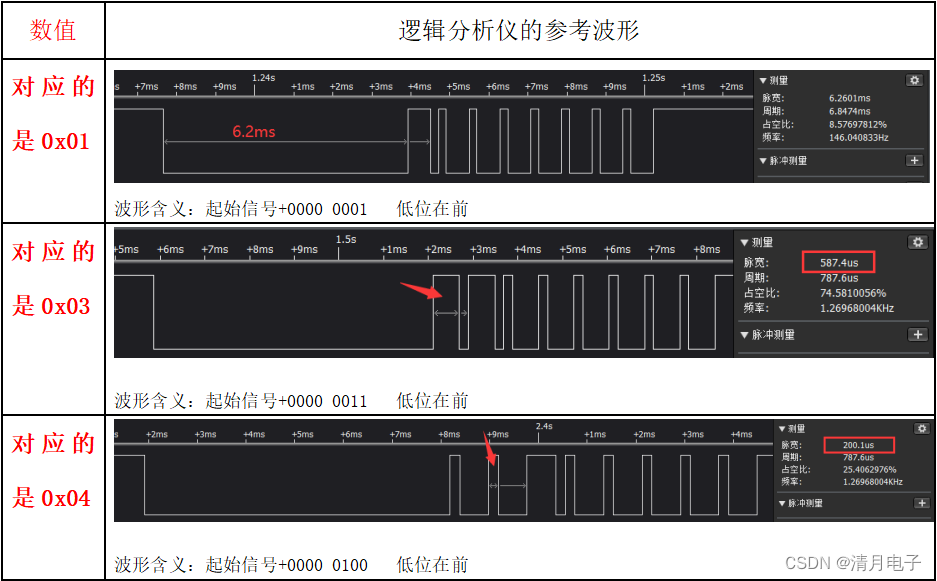

3. 另外很多的工程师，不习惯于用逻辑分析仪，都喜欢拿示波器去量。

其实只要是数字信号，推荐逻辑分析仪，不仅波形抓起来漂亮直观，抓数据的时间还长，强烈推荐

2.3 按键版本软件说明

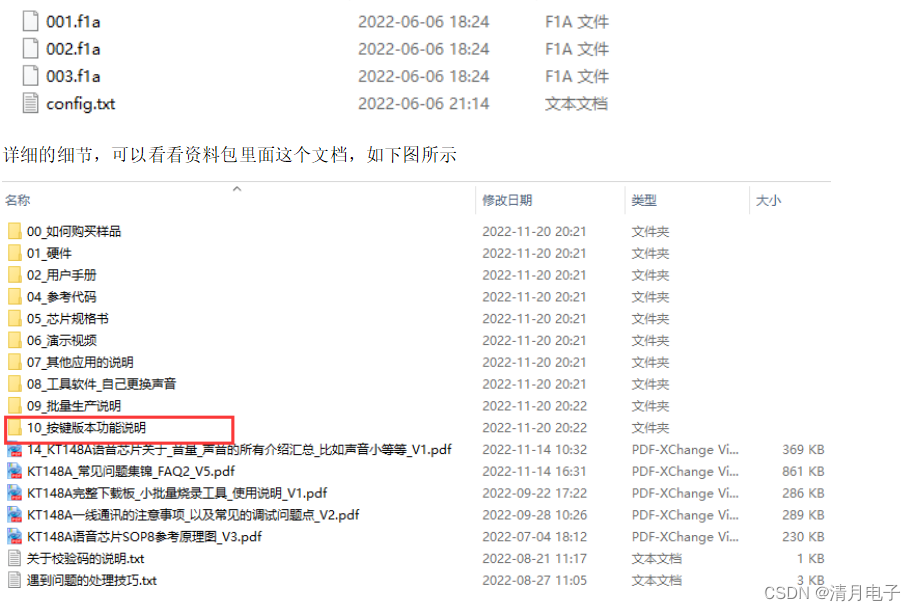

1. 在PC电脑端，新建1个TXT的文件，如上图，功能描述如上图所示，资料包里面提供有模板
2. 配置文件，必须是xxxxx.txt格式 ，文件的后缀名必须是“.txt”[也就是记事本文件]，其中xxxx没有要求，随便起个自己喜欢的名字即可
3. 建议PC端新建txt文件的时候，打开文件后缀名的显示，如下图：



三、总结

一线串口版本，和按键版本，芯片是一模一样的，只是用户拿到手之后，需要查阅对应版本的功能说明书。不同的版本内部运行的程序是不一样的。但是他们更新语音的方式其实是一模一样的。
