DJ12-1 8086系列指令系统-1

目录

零、什么是指令？

一、8086 指令格式

1. 指令的一般格式

2. 操作数类型

二、8086 寻址方式

1. 立即寻址

2. 直接寻址

3. 寄存器寻址

4. 寄存器间接寻址

5. 寄存器相对寻址

6. 基址变址寻址

7. 基址-变址-相对寻址

8. 隐含寻址

---

零、什么是指令？

指令：能够被计算机识别并执行的二进制代码。

指令系统：所有指令的集合。

指令按功能分类：数据传送类、算术运算类、逻辑运算和移位、串操作、控制转移类、处理器控制。

一、8086 指令格式

1. 指令的一般格式

在《计组》里面，我们有对目的地址和目的操作数进行严格区分，但在《微机接口》里面我们统称为目的操作数。

8086 指令的长度在 1～7 字节之间，操作码为 1～2 字节，指令的长度决定于操作数的个数以及所采用的寻址方式。（可见，8086 使用的是 CISC 复杂指令集。）

按操作数数量分类：

• 零操作数指令
• 单操作数指令
• 双操作数指令

2. 操作数类型

① 立即数操作数

（关键）立即数是运算数据本身，无地址含义，故无法作目的操作数。由于立即数无法作目的操作数，所以不能用于单操作数指令。

② 寄存器操作数

③ 存储器操作数

存储器操作数的表现形式：[ 内存偏移地址 ]

二、8086 寻址方式

寻址方式：是指获得操作数所在的地址的方法。

寻址方式分类：

• 寻找操作数的地址；
• 寻找要执行的下一条指令的地址，即程序的地址。

后者主要在程序转移或过程调用时用来寻找目标地址或入口地址，这将在调用指令（CALL）或程序转移指令（JMP）中介绍。

1. 立即寻址

仅适用于源操作数。

例、MOV  AX，1200H

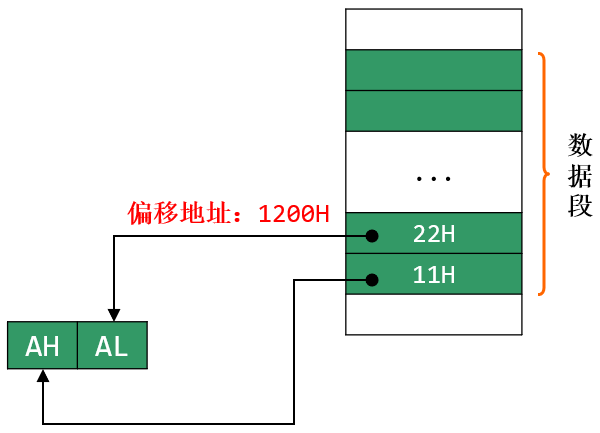

2. 直接寻址

与《计组》中不同，这里只指存储器直接寻址。

指令中直接给出操作数的 偏移地址，默认在 DS 数据段。

允许段重设，即可以通过增加段前缀以实现段超越。比如：ES：[1200H] 。

例、MOV  AX，[1200H] 等价于 MOV  AX，DS：[1200H]

3. 寄存器寻址

参加操作的操作数在 CPU 的寄存器中。

例、MOV  AX，BX

4. 寄存器间接寻址

特点：

① 寄存器的内容表示操作数的 偏移地址。

② 允许的寄存器为 BX、BP、SI、DI，又称为 间址寄存器或地址指针。

（考点）判断指令的书写正误。

③ 操作数的段地址取决于间址寄存器，允许段重设。

非串操作的情况下：

• BX、SI、DI：默认为 DS 数据段；
• BP：默认为 SS 堆栈段。

④ 因为寄存器的内容表示操作数的偏移地址，所以指令中的间址寄存器必须加上方括号。

例、MOV  BX，1200H；MOV  AX，[BX]

5. 寄存器相对寻址

① 操作数在内存中的偏移地址由 间址寄存器 的内容加上指令中给出的一个 8 位或 16 位的位移量组成，即 偏移地址 = 寄存器内容 + 位移量。

间址寄存器：BX、BP、SI、DI 。

② 操作数所在的段由所使用的间址寄存器决定。

例、指令MOV  AX，Disp[BX]

        假设 DS=6000H，BX=1000H，Disp=08H

        则偏移地址为 BX+Disp=1008H

        操作数物理地址为 61008H

③ 可以使用的寄存器为：BX、BP、SI、DI 。

④ （记忆）格式可以为：

• MOV  AX，[BX+Disp]

• MOV  AX，Disp[BX]

• MOV  AX，[BX]+Disp

• MOV  AX，Disp+[BX]

在 CPU 执行指令之前，会需要编译器对指令进行编译。

每一种寻址方式都对应有唯一的编码。

虽然编译器不认识 [BX]+Disp 和 Disp+[BX] 这两种形式，但它会进行语法分析，将其与寄存器相对寻址方式匹配。随后转换为对应的二进制代码，交由 CPU 执行。

6. 基址变址寻址

① 操作数的偏移地址 = 一个基址寄存器的内容 + 一个变址寄存器的内容。

基址寄存器：BX、BP，变址寄存器：SI、DI 。

② 操作数的段地址由选择的 基址寄存器 决定，允许段重设。

• 若基址寄存器为 BX，则默认在 DS 数据段；
• 若基址寄存器为 BP，则默认在 SS 堆栈段。

MOV  AX，[BX][SI] （√）

MOV  AX，[BP][SI] （√）

MOV  AX，[BX]+[SI] （√）

MOV  AX，[BX+SI] （√）

MOV  AX，[BX][BP] （×）

例、MOV  SI，1100H；MOV  BX，SI；MOV AX，[SI+BX]

7. 基址-变址-相对寻址

① 操作数的偏移地址 = 基址寄存器的内容 + 变址寄存器的内容 + 位移量。

② 操作数的段地址由选择的 基址寄存器 决定，允许段重设。

③ （重点）指令中不能同时出现两个基址寄存器或两个变址寄存器。

8. 隐含寻址

有些指令的操作码不仅包含了操作的性质，同时还隐含规定了部分操作数。

例、乘法操作（8位 × 8位 → 16位）

这条指令隐含规定了被乘数在 AL 中，同时乘积的结果存放在 AX 中。
