• STM32+ MAX30102通过指尖测量心率+血氧饱和度

    一、前言

            重要的事情放在最前面：max30102只适用于指尖手指测量，不适用与手腕手指测量，如需做成可穿戴样式选择传感器的小伙伴请pass掉他，因为他只有红光和红外2种光，不够充足的数据源去运算。

            由于一些原因，本篇文章所有下载资源不收取任何积分，让你不花一分钱教你如何使用stm32驱动和使用max30102这个传感器，对大学生做毕设的很友好，如果帮助到你了，请在评论区说明有帮助，给与我能量继续为你们开源哦。

    二、环境

    stm32f1xx（我是用的是c8t6）

    keil5

    qt5.7

    三、正文

            简单的概括，从你有需求，到确认物料使用，到采购物料，到使用物料做成品，到调试使用中间会涉及很多环节，在文章开头就把最重要的说出来了，如果你想做穿戴在手腕上或贴在皮肤表面的，不适用这个传感器，他的原理是透过血管，采集图像，在经过算法分析，如果光无法透过血管，采集的数据特征不明显，那么准确率就没有了，实用性也就没有了，如果只是用在手指检测，那么可以继续往下看了。

            在网上搜索有很多很多的模块再买，资料也是有很多，在b站和各种论坛使用这种传感器成功的也有很多，都是打着开源的口号，然后背地里收钱，网上还有很多付费花积分下载的资源，下载下来也是不能直接用的，是不好使的。

    1.电路设计

    首先附上我是用单片机的最小系统电路，这就很简单了，新手小白也能一下子就看懂

     这里我把图片缩小，单击就能方大看了，就是stm32最小系统

    然后是传感器电路图，我看网上很多模块都是使用到1.8V，在看了官方手册实际3.3V也可以为设备供电和使用了，原理图如下

     这里我把IIC信号和中断信号用0402的排阻上拉，大家伙可以用封装稍微大一些的电阻

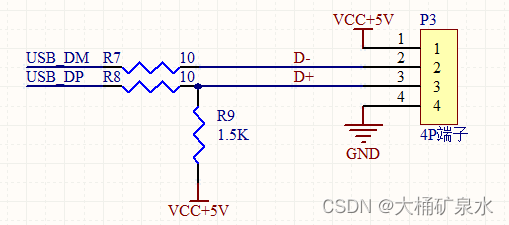

    再有就是USB端子部分了，因为整体使用的是USB通信，通过USB连接电脑，软件端使用虚拟串口，与上位机通讯使用的是串口通讯方式，相当于省去了CH340芯片。

     最后在某创白嫖一下四层板，在焊接元器件，洗板水刷个板，硬件就干干净净的出炉了



     2.程序编写

            硬件完毕，就是软件的活了，软件我也是一开始在网上找现成的程序，毕竟能省去很多的研究时间，经过一两天晚上的寻找，发现网上很多程序都是骗积分的，根本不能用，再有就是带了一大堆乱七八糟的外设驱动，程序结构也是乱七八糟，这个也不是抱怨什么，都可以理解，因为编程习惯是看入门是使用的谁家教程，就习惯谁家的程序结构，比如我特别使用某原子的库函数程序结构，有些人用的是某火的结构，有些人是某xx的结构，各有各的习惯，这里不多说，继续。

            软件主要增加3个文件，分别是myiic.c  max30102.c  algorithm.c这三个程序分别是硬件iic引脚驱动程序，max30102时序逻辑驱动程序和对应采集数据算法程序，这三个文件基本把和自己设计的硬件引荐对应好，基本就没什么问题了，最主要的是main.c中程序，这里我在网上下载了10几个程序，没有一个在main函数里驱动部分写注释的，都是一模一样的，再有就是写的乱七八糟，没有任何说明的，我把main.c驱动部分写了中文注释，让你会清晰的静下心来了解程序是如何实现逻辑的（一开始我也是很懵圈，下载的里程连main调用部分都特别复杂，都不知道从哪里入手，也没有中文注释），以上三个程序在下面开源资源中。

             这里把main.c的程序发出来，因为有很多小伙伴看了这里，根本就不需要下载我的资源，就可以在自己的程序上一下子调通了。

    1. #include "sys.h"
    2. #include "delay.h"
    3. #include "string.h"
    4. #include "usart.h"
    5. #include "led.h"
    6. #include "usb_lib.h"
    7. #include "hw_config.h"
    8. #include "usb_pwr.h"
    9. #include "timer.h"
    10. #include "stdlib.h"
    11. #include "ct1711.h"
    12. #include "max30102.h"
    13. #include "algorithm.h"
    14. #include "myiic.h"
    15.
    16. //串口数据包
    17. char senddate[16]={0x5A,0xA5,0,0,0,0,0,0,0,0,0,0,0x53,0x54,0x4F,0x50};//缓存容量5A A5 温度2字节（1000倍，高前低后） 心率曲线2字节（高前低后） 心率2字节（高前低后） 心率检测状态  血氧2字节（高前低后） 血氧检测状态 53 54 4F 50
    18.
    19. //max30102参数
    20. uint32_t aun_ir_buffer[500]; //IR LED sensor data   红外数据，用于计算血氧
    21. int32_t n_ir_buffer_length=500;    //data length
    22. uint32_t aun_red_buffer[500];    //Red LED sensor data  红光数据，用于计算心率曲线以及计算心率
    23. int32_t n_sp02; //SPO2 value
    24. int8_t ch_spo2_valid;   //indicator to show if the SP02 calculation is valid
    25. int32_t n_heart_rate;   //heart rate value
    26. int8_t  ch_hr_valid;    //indicator to show if the heart rate calculation is valid
    27. #define MAX_BRIGHTNESS 255
    28.
    29. int main(void)
    30. {
    31. 	//USB通信变量
    32. 	u32 len;
    33. 	u8 usbstatus=0;
    34. 	//max30102变量
    35. 	uint32_t un_min, un_max, un_prev_data;
    36. 	int i,j;
    37. 	int32_t n_brightness;
    38. 	float f_temp;
    39. 	u8 temp[6];
    40.
    41. 	//初始化系统
    42. 	delay_init();	    	 //延时函数初始化
    43. 	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);	 //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
    44. 	JTAG_Set(JTAG_SWD_DISABLE);     //=====关闭JTAG接口
    45.     JTAG_Set(SWD_ENABLE);           //=====打开SWD接口 可以利用主板的SWD接口调试
    46. 	uart1_init(115200);
    47. 	LED_Init();		  		//初始化与LED连接的硬件接口
    48. 	TIM3_Int_Init(49,7199);//10Khz的计数频率，计数到50为5ms
    49.
    50.
    51. 	//max30102初始化
    52. 	max30102_init();
    53. 	//下面这些在主程序循环执行，在保证硬件没问题的情况下，无需在初始化中执行一次，反正也没有做什么保护和提示措施
    54. //	un_min=0x3FFFF;
    55. //	un_max=0;
    56. //  n_ir_buffer_length=500; //缓冲区长度100存储5秒的运行在100sps的样本
    57. //	//读取前500个样本，确定信号范围
    58. //  for(i=0;i
    59. //    while(MAX30102_INT==1);   //等待直到中断引脚断言
    60. //		max30102_FIFO_ReadBytes(REG_FIFO_DATA,temp);//读取传感器数据，赋值到temp中
    61. //		aun_red_buffer[i] =  (long)((long)((long)temp[0]&0x03)<<16) | (long)temp[1]<<8 | (long)temp[2];    //  将值合并得到实际数字
    62. //		aun_ir_buffer[i] = (long)((long)((long)temp[3] & 0x03)<<16) |(long)temp[4]<<8 | (long)temp[5];   //  将值合并得到实际数字
    63. //		if(un_min>aun_red_buffer[i])
    64. //				un_min=aun_red_buffer[i];//更新计算最小值
    65. //		if(un_max
    66. //				un_max=aun_red_buffer[i];//更新计算最大值
    67. //	}
    68. //	//un_prev_data=aun_red_buffer[i];//获取数据最后一个数值，没有用，主程序中未马上使用被替换
    69. //	//计算前500个样本(前5秒样本)后的心率和SpO2
    70. //	maxim_heart_rate_and_oxygen_saturation(aun_ir_buffer, n_ir_buffer_length, aun_red_buffer, &n_sp02, &ch_spo2_valid, &n_heart_rate, &ch_hr_valid);
    71.
    72.
    73. 	//USB虚拟串口初始化
    74. 	delay_ms(500);
    75. 	USB_Port_Set(0); 	//USB先断开
    76. 	delay_ms(200);
    77. 	USB_Port_Set(1);	//USB再次连接
    78. 	Set_USBClock();
    79. 	USB_Interrupts_Config();
    80. 	USB_Init();
    81. 	while(1)
    82. 	{
    83. 			/**************************USB虚拟串口部分*************************/
    84. 			//检测usb热插拔状态
    85. 			if(usbstatus!=bDeviceState){//USB连接状态发生了改变.
    86. 				usbstatus=bDeviceState;//记录新的状态
    87. //				if(usbstatus==CONFIGURED)printf("USB连接成功\r\n");//提示USB连接成功
    88. //				else printf("USB连接断开\r\n");//提示USB断开
    89. 			}
    90. 			//终端接收usb虚拟串口数据
    91. 			if(USB_USART_RX_STA&0x8000){
    92. 					len=USB_USART_RX_STA&0x3FFF;//得到此次接收到的数据长度
    93. 					USB_USART_RX_STA=0;
    94. //					printf("您发送的消息长度为:%d,内容为：%s\r\n",len,USB_USART_RX_BUF);//提示USB接收数据长度
    95. 					if(USB_USART_RX_BUF[0]==0x5a&&USB_USART_RX_BUF[1]==0xa5&&USB_USART_RX_BUF[2]==0xff&&USB_USART_RX_BUF[3]==0x50&&len==4){//判断接收数据
    96. 							//no deal with...
    97. 					}
    98. 					memset(USB_USART_RX_BUF,0,sizeof(USB_USART_RX_BUF));//缓存清零
    99. 			}
    100. 			if(usbstatus==CONFIGURED){//判断USB已经连接
    101. 					//定时500ms进入一次
    102. 					if(led_flag>100){//5ms×100=500ms
    103. 						led_flag=0;
    104. 						//闪烁led代表工作状态正常
    105. 						LED0=!LED0;
    106. 					}
    107.
    108. 					//读取和计算max30102数据，总体用缓存的500组数据分析，实际每读取100组新数据分析一次
    109. 					i=0;
    110. 					un_min=0x3FFFF;
    111. 					un_max=0;
    112. 					//将前100组样本转储到内存中（实际没有），并将后400组样本移到顶部，将100-500缓存数据移位到0-400
    113. 					for(i=100;i<500;i++){
    114. 							aun_red_buffer[i-100]=aun_red_buffer[i];//将100-500缓存数据移位到0-400
    115. 							aun_ir_buffer[i-100]=aun_ir_buffer[i];//将100-500缓存数据移位到0-400
    116. 							//更新信号的最小值和最大值
    117. 							if(un_min>aun_red_buffer[i])//寻找移位后0-400中的最小值
    118. 								un_min=aun_red_buffer[i];
    119. 							if(un_max//寻找移位后0-400中的最大值
    120. 								un_max=aun_red_buffer[i];
    121. 					}
    122. 					//在计算心率前取100组样本，取的数据放在400-500缓存数组中
    123. 					for(i=400;i<500;i++){
    124. 						un_prev_data=aun_red_buffer[i-1];//临时记录上一次读取数据
    125. 						while(MAX30102_INT==1);
    126. 						max30102_FIFO_ReadBytes(REG_FIFO_DATA,temp);//读取传感器数据，赋值到temp中
    127. 						aun_red_buffer[i] =  (long)((long)((long)temp[0]&0x03)<<16) | (long)temp[1]<<8 | (long)temp[2];  //将值合并得到实际数字，数组400-500为新读取数据
    128. 						aun_ir_buffer[i] = (long)((long)((long)temp[3] & 0x03)<<16) |(long)temp[4]<<8 | (long)temp[5];   //将值合并得到实际数字，数组400-500为新读取数据
    129. 						if(aun_red_buffer[i]>un_prev_data){//用新获取的一个数值与上一个数值对比
    130. 							f_temp=aun_red_buffer[i]-un_prev_data;
    131. 							f_temp/=(un_max-un_min);
    132. 							f_temp*=MAX_BRIGHTNESS;//公式（心率曲线）=（新数值-旧数值）/（最大值-最小值）*255
    133. 							n_brightness-=(int)f_temp;
    134. 							if(n_brightness<0)
    135. 								n_brightness=0;
    136. 						}
    137. 						else{
    138. 							f_temp=un_prev_data-aun_red_buffer[i];
    139. 							f_temp/=(un_max-un_min);
    140. 							f_temp*=MAX_BRIGHTNESS;//公式（心率曲线）=（旧数值-新数值）/（最大值-最小值）*255
    141. 							n_brightness+=(int)f_temp;
    142. 							if(n_brightness>MAX_BRIGHTNESS)
    143. 								n_brightness=MAX_BRIGHTNESS;
    144. 						}
    145. 						//通过UART将样本和计算结果发送到终端程序
    146. 						//if(ch_hr_valid == 1 && ch_spo2_valid ==1 && n_heart_rate<200 && n_sp02<101){//使用上一次测量的结论作为检测正确性判断//ch_hr_valid == 1 && n_heart_rate<120
    147.   //					usb_printf("HR=%i, ", n_heart_rate);
    148. 	//					usb_printf("HRvalid=%i, ", ch_hr_valid);
    149. 	//					usb_printf("SpO2=%i, ", n_sp02);
    150. 	//					usb_printf("SPO2Valid=%i\r\n", ch_spo2_valid);
    151. 								senddate[2]=CT1711_hex>>8;//温度搞8位
    152. 								senddate[3]=CT1711_hex;//温度低8位
    153. 								senddate[4]=n_brightness>>8;//心率曲线高8位
    154. 								senddate[5]=n_brightness;//心率曲线8位
    155. 								senddate[6]=n_heart_rate>>8;//心率高8位
    156. 								senddate[7]=n_heart_rate;//心率8位
    157. 								senddate[8]=ch_hr_valid;//心率监测状态
    158. 								senddate[9]=n_sp02>>8;//血氧搞8位
    159. 								senddate[10]=n_sp02;//血氧低8位
    160. 								senddate[11]=ch_spo2_valid;//血氧监测状态
    161. 								for(j=0;j<16;j++){//发送测试完毕标志，提示校验
    162. 									USB_USART_SendData(senddate[j]);//以字节方式,发送给USB
    163. 								}
    164. 						//}
    165. 					}
    166. 					maxim_heart_rate_and_oxygen_saturation(aun_ir_buffer, n_ir_buffer_length, aun_red_buffer, &n_sp02, &ch_spo2_valid, &n_heart_rate, &ch_hr_valid);//传入500个心率和血氧数据计算传感器检测结论，反馈心率和血氧测试结果
    167. 			}
    168. 			else{//USB未连接
    169. 					//定时50ms进入一次
    170. 					if(led_flag>10){//5ms×10=50ms
    171. 							led_flag=0;
    172. 							LED0=!LED0;
    173. 					}
    174. 			}
    175. 	}
    176. }

            在程序中放了大量的注释，从函数定义，到初始化，到循环中，这里包含了USB初始化，大家有使用的保留即可，不使用的while中就看if(usbstatus==CONFIGURED)这个条件里的程序即可。

            主程序大概的流程就是每次采集100次数据，然后放在缓存数组的400-500地址位置，然后每次从500个全部缓存的数据中通过maxim_heart_rate_and_oxygen_saturation函数进行算法分析，计算出当前的心率、血氧饱和度，以及对应状态。

            在硬件中可以看见我把RD和IRD引脚也连接到了单片机上，正常情况下这两个引脚不配置，默认悬空也可以使用，当然也可以配置红光和红外更强一些，因为max30102芯片9和10引脚是红光和红外的电源正极，这两个对应就是电源负极，我将电源的正连接3.3，这里配置之后红光会直接被拉到0V，就会导致我在设置低电平时，红光特别刺眼，功耗也会大大增加

    //#define RD  PBout(3)    // 红光
    //#define IRD PBout(4)    // 红外

            在程序中也说明了对外的串口通讯协议，按照协议简单编写了一个上位机测试程序，只管的看一下曲线波形，在手指放上去之后他大概是这样的

             其中紫色的是心率曲线，红色的是心率数值，血氧计算也是比较平稳的，基本保持95-100左右

             但是放在手腕上，效果就完全不行， 虽然偶尔也能测出波形，但是心率和血氧就是乱了，就算使用算法磨平曲线二次分析计算，检测的波形也是无法保持的，只要稍微一动，测试曲线立马就没有了

             以上是在手腕上测试的几个数据，和在手指下测量完全不能对比

            软件也附在资源中了，以上硬件和软件就解决了，接下来还差什么呢，当然是结构设计了。

     3.结构设计

            这里本意是穿戴在手腕上，虽然比不上很多产品，又小、又精致、又实用、又准确，但是！我们这个自主可控，可以自己任意升级，自己想增加什么功能就增加什么功能，上位机或者手机APP想做什么样就做什么样，这个是买现成产品比不了的，毕竟，谁叫看这篇帖子到这的都是顶级动手小行家，都是未来的顶尖设计师工程师呢，我们的生命在于敢于折腾。

           结构上采用金属磁吸表链的方式，设计的外壳当然就要有手表链的孔啦，这里结构也是使用的ABS材料，在强度上也是有保障的。整体分为上壳可下盖两个部分，将电路板嵌入在上壳中，在下盖拧螺丝固定。

            上图即为上壳正面与反面，有4个3.5mm孔，嵌入铜花母

            上图即为下盖，中间位置为裸漏出传感器与手指连接部分

            整体结构设计相对简单，毕竟是准备使用3D打印的外壳，精度和材料没法像手机及只能手表那么复杂和高精尖。



                     最后出的结构有粉色和黑色两种，我还是比较喜欢粉色的一些，嘁哩喀喳开始组装







            最后在将USB线缆连接到电脑，打开qt编写的上位机软件。

    4.上位机设计

             上位机程序就相对简单很多了，把算法部分都放在了下位机软件中去处理，上位机制作串口数据解析以及 曲线刷新显示，

             头文件如下，可以看出内容很少，程序中还是使用了3个曲线独立，实际一个就够了，代码还能缩减1/3

    mainwindow.h

    1.
    2. class MainWindow : public QMainWindow
    3. {
    4.     Q_OBJECT
    5.
    6. public:
    7.     explicit MainWindow(QWidget *parent = 0);
    8.     ~MainWindow();
    9. private slots:
    10.
    11.     void timeisout();
    12.
    13.     void open_serialport(bool reset,QString comstr);
    14.     void serialRead();//串口回调函数
    15.     void comBatAnalyze(QByteArray &allData);//处理串口得到的数据
    16.
    17.
    18.     //控制菜单槽函数
    19.     void start_clicked();//开始采集
    20.     void fw_data();//复位数据
    21.     void setcan();
    22.     void theback();//退出
    23.     //曲线
    24.     void QCustomPlot_Init(QCustomPlot *CustomPlot, char mode);
    25.     void QCustomPlot_Updata1(QCustomPlot *CustomPlot);
    26.     void QCustomPlot_Updata2(QCustomPlot *CustomPlot);
    27.     void QCustomPlot_Updata3(QCustomPlot *CustomPlot);
    28.     void updatedata(uint mode);
    29.     double maxValue(QVector<double> list);//最大值
    30.     double minValue(QVector<double> list);//最小值
    31.     double averageValue(QVector<double> list);//平均值
    32.
    33.
    34.
    35. private:
    36.     Ui::MainWindow *ui;
    37.     QTimer *timeres;
    38.     QSerialPort *serial;//串口句柄
    39.     ulong m_allnum;//记录数据长度
    40.
    41.     uint x_num1,x_num2,x_num3;//接收数据次数
    42. //    QVector AIxx;
    43.     QVector<double> y_history[4];//全部数据
    44.
    45.     QVector<double> x_vec_p1,x_p1,x_vec_p1_2;
    46.     QVector<double> x_vec_p2,x_p2;
    47.     QVector<double> x_vec_p3,x_p3;
    48.
    49.
    50.     double m_cursor_1[9];//曲线数值
    51. };

    主程序mainwindow.cpp

    1. #include "mainwindow.h"
    2. #include "ui_mainwindow.h"
    3. QString COMS;
    4. MainWindow::MainWindow(QWidget *parent) :
    5.     QMainWindow(parent),
    6.     ui(new Ui::MainWindow)
    7. {
    8.     ui->setupUi(this);
    9. //   this->setWindowFlags(Qt::FramelessWindowHint);
    10.     this->setWindowModality(Qt::ApplicationModal);
    11.
    12.     //读取数据库历史串口配置
    13.
    14.     COMS="COM13";
    15.     open_serialport(0,COMS);//初始化串口
    16.
    17.
    18.     ///初始化定时器
    19.     QTimer *timebaty=new QTimer;
    20.     timebaty->start(1000);//1s更新频率
    21.     connect(timebaty,SIGNAL(timeout()),this,SLOT(timeisout()));//定时器1
    22.
    23.     ///菜单栏绑定槽
    24.     connect(ui->action_L,SIGNAL(triggered()),this,SLOT(start_clicked()));//开始采集
    25.     connect(ui->action_R,SIGNAL(triggered()),this,SLOT(fw_data()));//复位数据
    26.     connect(ui->action_set,SIGNAL(triggered()),this,SLOT(setcan()));
    27.     connect(ui->action_back,SIGNAL(triggered()),this,SLOT(theback()));//退出程序
    28.     connect(ui->pushButton,QPushButton::clicked,[=](){setcan();});
    29.
    30.     ///初始化曲线
    31. //    AIxx.clear();//清除x数据
    32.     y_history[0].clear();//清除y数据
    33.     y_history[1].clear();//清除y数据
    34.     y_history[2].clear();//清除y数据
    35.     y_history[3].clear();//清除y数据
    36.     QCustomPlot_Init(ui->customplot1,1);
    37.     QCustomPlot_Init(ui->customplot2,2);
    38.     QCustomPlot_Init(ui->customplot3,3);
    39.     ///复位数据
    40.     fw_data();
    41. }
    42.
    43. MainWindow::~MainWindow()
    44. {
    45.     delete ui;
    46. }
    47. void MainWindow::timeisout()
    48. {
    49.     //刷新系统时间和系统运行时间
    50.     ui->label_runtime->setText(QDateTime::currentDateTime().toString(QString::fromUtf8("yyyy年MM月dd日 HH:mm:ss")));
    51.
    52.     //计算通讯速率
    53.     static uint32_t number=0;
    54.     if(m_allnum
    55.     else number=m_allnum-number;
    56.     ui->label_speed->setText(QString::number(number/1024)+"KByte/s  RX:"+QString::number(m_allnum));
    57.     number=m_allnum;
    58. }
    59. ///串口配置start/
    60.
    61. //初始化/复位串口
    62. void MainWindow::open_serialport(bool reset,QString comstr)
    63. {
    64.     if(reset){
    65.         serial->clear();//先关闭之前的串口
    66.         serial->close();
    67.     }
    68.     serial = new QSerialPort(comstr);
    69.     serial->open(QIODevice::ReadWrite);//读写打开
    70.     serial->setBaudRate(921600);  //波特率QSerialPort::Baud9600
    71.     serial->setDataBits(QSerialPort::Data8); //数据位
    72.     serial->setParity(QSerialPort::NoParity);    //无奇偶校验
    73.     serial->setStopBits(QSerialPort::OneStop);   //无停止位
    74.     serial->setFlowControl(QSerialPort::NoFlowControl);  //无控制
    75.     connect(serial,SIGNAL(readyRead()),this,SLOT(serialRead()));//连接串口读取函数
    76. }
    77. //串口回调函数
    78. void MainWindow::serialRead()
    79. {
    80.     static QByteArray allData;
    81.     while (!serial->atEnd()){
    82.         allData += serial->readAll().toHex();
    83.         comBatAnalyze(allData);//处理串口得到的数据
    84.     }
    85. }
    86. //处理串口得到的数据5AA5 0000 0000 00 0000 00 53544F50
    87. void MainWindow::comBatAnalyze(QByteArray &allData)
    88. {
    89.     QByteArray dataTemp;
    90.     bool ok;
    91.     int len=0;
    92.     int start;
    93.     int move;
    94.     dataTemp=allData.toUpper();
    95.     while((len=dataTemp.count())>=16*2){//最少长度为13+数据0
    96.       move=2;
    97.       start=dataTemp.indexOf("5AA5",0);//搜索字符，返回搜索到的起始位置
    98.       if(start>=0){
    99.          len=len-start;//将5AA5做为开头，长度随之变化
    100.          dataTemp=dataTemp.right(len);//从右侧裁剪len长度数据保存
    101.          if(len>=16*2){
    102.              if(dataTemp.mid(0,4)=="5AA5"&&dataTemp.mid(24,8)=="53544F50"){
    103. //                 QByteArray aaa=QByteArray::fromHex(dataTemp);
    104. //                 uint16_t temp=((aaa[2]<<24)&0xFF000000)+((aaa[3]<<16)&0x00FF0000)+((aaa[4]<<8)&0x0000FF00)+(aaa[5]&0x000000FF);
    105.                 uint16_t temp=(unsigned int)dataTemp.mid(2*2,4).toInt(&ok,16);
    106.                 uint16_t HRplot=(unsigned int)dataTemp.mid(4*2,4).toInt(&ok,16);
    107.                 uint16_t HR=(unsigned int)dataTemp.mid(6*2,4).toInt(&ok,16);
    108.                 uint8_t HRvalid=(unsigned char)dataTemp.mid(8*2,2).toInt(&ok,16);
    109.                 uint16_t SpO2=(unsigned int)dataTemp.mid(9*2,4).toInt(&ok,16);
    110.                 uint8_t SPO2Valid=(unsigned char)dataTemp.mid(11*2,2).toInt(&ok,16);
    111.                 qDebug()<<(double)temp/1000<
    112.                 //if(HRvalid==1&&SPO2Valid==1){
    113.                     y_history[0].append(HRplot);
    114.                     y_history[1].append(HR);
    115.                     y_history[2].append(SpO2);
    116.                     y_history[3].append((double)temp/1000);
    117.                     //更新曲线
    118.                     QCustomPlot_Updata1(ui->customplot1);
    119.                     QCustomPlot_Updata2(ui->customplot2);
    120.                     QCustomPlot_Updata3(ui->customplot3);
    121.                     //更新数值
    122.                     updatedata(1);
    123.                     updatedata(2);
    124.                     updatedata(3);
    125.                 //}
    126.
    127.                 m_allnum+=len;
    128.                 move=16*2;//剪掉当前使用完毕的数据
    129.              }
    130.              dataTemp=dataTemp.right(len-move);//剪掉当前使用完毕的数据
    131.          }
    132.          else{
    133.             break;
    134.          }
    135.       }
    136.       else{
    137.          dataTemp.clear();//若没有需求的数据，则清除整个数据内容，重新接收判断
    138.          break;
    139.       }
    140.     }
    141.     allData=dataTemp;
    142. }
    143. ///串口配置end/
    144.
    145. ///菜单栏回调函数/
    146. //开始采集y_history[0],y_history[1],y_history[2]
    147. void MainWindow::start_clicked()
    148. {
    149.     open_serialport(1,COMS);//初始化串口
    150.     qDebug()<<"11";
    151. }
    152. //复位数据
    153. void MainWindow::fw_data()
    154. {
    155.     //开始采集前清空数据
    156.     m_allnum=0;//清空长度
    157.     y_history[0].clear();//清除y数据
    158.     y_history[1].clear();//清除y数据
    159.     y_history[2].clear();//清除y数据
    160.     y_history[3].clear();//清除y数据
    161.     x_num1=0;//接收刷新曲线数据次数
    162.     x_num2=0;//接收刷新曲线数据次数
    163.     x_num3=0;//接收刷新曲线数据次数
    164.     //清空曲线显示
    165.     x_vec_p1.clear();
    166.     x_p1.clear();
    167.     x_vec_p2.clear();
    168.     x_p2.clear();
    169.     x_vec_p3.clear();
    170.     x_p3.clear();
    171.     QCustomPlot_Updata1(ui->customplot1);
    172.     QCustomPlot_Updata2(ui->customplot2);
    173.     QCustomPlot_Updata3(ui->customplot3);
    174.     updatedata(0);
    175. }
    176. //设置界面
    177. void MainWindow::setcan()
    178. {
    179.
    180. }
    181.
    182. //退出程序
    183. void MainWindow::theback()
    184. {
    185.     this->close();
    186. }
    187.
    188. ///菜单栏回调函数end/
    189.
    190.
    191. 曲线配置
    192. void MainWindow::QCustomPlot_Init(QCustomPlot *CustomPlot,char mode)
    193. {
    194.     //添加曲线
    195.     CustomPlot->addGraph(CustomPlot->xAxis,CustomPlot->yAxis);//以左侧y轴为准
    196.     if(mode==1)CustomPlot->addGraph(CustomPlot->xAxis,CustomPlot->yAxis2);//以右侧y轴为准
    197.     QPen graphPen0;
    198.     graphPen0.setColor(QColor(150,40,120));//设置曲线颜色
    199.     QPen graphPen1;
    200.     graphPen1.setColor(QColor(220,40,0));//设置曲线颜色
    201. //    graphPen0.setWidthF(4);//曲线粗度
    202.     if(mode==1)CustomPlot->yAxis2->setVisible(true);//显示y轴2
    203.     CustomPlot->graph(0)->setPen(graphPen0);//使用画笔绘制曲线
    204.     if(mode==1)CustomPlot->graph(1)->setPen(graphPen1);//使用画笔绘制曲线
    205.     CustomPlot->graph(0)->setName(QString(""));
    206.     if(mode==1)CustomPlot->graph(1)->setName(QString(""));
    207.     //设置横坐标显示倍数
    208.     QSharedPointer pITicker(new QCPAxisTickerPi());//QCPAxisTickerPi设置Pi刻度标签
    209.     CustomPlot->xAxis->setTicker(pITicker);
    210.     pITicker->setPiSymbol("");//设置数值后面π替换为*
    211.     pITicker->setFractionStyle(QCPAxisTickerPi::fsFloatingPoint);//设置小数部分显示float型
    212.     pITicker->setPiValue(1);//设置*表示的值 原代表π=3.14，先换为m_multiple//50ms传输一包，这里1秒就是20包,1/20=0.05
    213.
    214.     //设置坐标标题
    215. //    QString groupname[3]={"心率","血氧","体温"};
    216. //    QString plotname=QString(groupname[mode-1]);
    217. //    CustomPlot->xAxis->setLabel(QString::fromUtf8("时间(s)"));
    218. //    CustomPlot->yAxis->setLabel(QString::fromUtf8("plotname"));
    219.     //设置坐标轴范围
    220.     CustomPlot->xAxis->setRange(0,1000);//设置x轴范围
    221.     CustomPlot->yAxis->setRange(-5,5);//设置y轴范围
    222.     if(mode==1)CustomPlot->yAxis2->setRange(0,200);//设置y轴范围
    223.     //设置网格虚线
    224. //    CustomPlot->xAxis->grid()->setVisible(false);
    225. //    CustomPlot->yAxis->grid()->setVisible(false);
    226.     //设置风格颜色
    227.     QLinearGradient plotGradient;
    228.     plotGradient.setStart(0, 0);
    229.     plotGradient.setFinalStop(0, 350);
    230.     plotGradient.setColorAt(0, QColor(220, 220, 220));//80, 80, 80
    231.     plotGradient.setColorAt(1, QColor(120, 120, 120));//50, 50, 50
    232.     CustomPlot->setBackground(plotGradient);      // 设置背景颜色
    233.     QLinearGradient axisRectGradient;
    234.     axisRectGradient.setStart(0, 0);
    235.     axisRectGradient.setFinalStop(0, 350);
    236.     axisRectGradient.setColorAt(0, QColor(220, 220, 220));//80, 80, 80
    237.     axisRectGradient.setColorAt(1, QColor(120, 120, 120));//30, 30, 30
    238.     CustomPlot->axisRect()->setBackground(axisRectGradient);   // 设置QCPAxisRect背景颜色
    239.     CustomPlot->xAxis->setBasePen(QPen(Qt::black,2));//设置x轴坐标轴颜色
    240.     CustomPlot->yAxis->setBasePen(QPen(Qt::black,2));//设置y轴坐标轴颜色//black
    241.     if(mode==1)CustomPlot->yAxis2->setBasePen(QPen(Qt::black,2));//设置y轴坐标轴颜色//black
    242.     CustomPlot->xAxis->setTickPen(QPen(Qt::black, 2));  // 轴刻度线的画笔
    243.     CustomPlot->yAxis->setTickPen(QPen(Qt::black,2));//black
    244.     if(mode==1)CustomPlot->yAxis2->setTickPen(QPen(Qt::black,2));//black
    245.     CustomPlot->xAxis->setSubTickPen(QPen(Qt::black, 2)); // 轴子刻度线的画笔
    246.     CustomPlot->yAxis->setSubTickPen(QPen(Qt::black,2));//black
    247.     if(mode==1)CustomPlot->yAxis2->setSubTickPen(QPen(Qt::black,2));//black
    248.     CustomPlot->xAxis->setTickLabelColor(Qt::black);//设置x轴坐标颜色
    249.     CustomPlot->yAxis->setTickLabelColor(Qt::black);//设置y轴坐标颜色
    250.     if(mode==1)CustomPlot->yAxis2->setTickLabelColor(Qt::black);//设置y轴坐标颜色
    251.     CustomPlot->xAxis->setLabelColor(Qt::black);//设置x轴名称颜色
    252.     CustomPlot->yAxis->setLabelColor(Qt::black);//设置y轴名称颜色
    253.     if(mode==1)CustomPlot->yAxis2->setLabelColor(Qt::black);//设置y轴名称颜色
    254.     //设置曲线名称显示
    255.     CustomPlot->legend->setBrush(QColor(0, 0, 0, 0));//设置图例提示背景色（曲线名称背景色）
    256.     CustomPlot->legend->setVisible(false);//设置曲线名称不可见
    257.     CustomPlot->legend->setTextColor(Qt::black);//black
    258.
    259.     CustomPlot->replot();//重绘制
    260. }
    261. //刷新曲线1
    262. void MainWindow::QCustomPlot_Updata1(QCustomPlot *CustomPlot)
    263. {
    264. //    static QVector x_vec_p,x_p; //存放数据的容器  在h文件中声明，这里声明再次进入界面崩溃，不知道为什么
    265.     uint x_number=x_num1;
    266.     double y_value1=y_history[0].last();
    267.     double y_value2=y_history[1].last();
    268.     if(x_number<1000){//这时容器里面还没1000个点 所有一直向里面存
    269.         x_vec_p1.append(y_value1);//新值数
    270.         x_vec_p1_2.append(y_value2);//新值数
    271.         x_p1.append(x_number);
    272.         CustomPlot->xAxis->setRange(0,1000);//设置范围正好 能显示当前点
    273.     }
    274.     else{//容器数据现在是正好1000个  把第一个出栈  把第1001个入栈  正好还是1000个数据
    275.         x_vec_p1.removeFirst();
    276.         x_vec_p1_2.removeFirst();
    277.         x_p1.removeFirst();
    278.         //入栈
    279.         x_vec_p1.append(y_value1);//新值数
    280.         x_vec_p1_2.append(y_value2);//新值数
    281.         x_p1.append(x_number);
    282.         CustomPlot->xAxis->setRange(x_p1.at(0),x_p1.at(x_p1.size()-1));
    283.     }
    284.     //设置坐标轴范围
    285.     CustomPlot->yAxis->setRange(0,255);//设置y轴范围
    286.     CustomPlot->yAxis2->setRange(0,200);//设置y轴范围
    287.     CustomPlot->graph(0)->setData(x_p1,x_vec_p1);//设置数据
    288.     CustomPlot->graph(1)->setData(x_p1,x_vec_p1_2);//设置数据
    289. //    CustomPlot->yAxis->rescale(true);//设置Y轴坐标系 自动缩放以正常显示所有的数据
    290. //    CustomPlot->graph(0)->rescaleAxes(true);//根据图像最高点最低点自动缩放坐标轴
    291. //    CustomPlot->yAxis2->rescale(true);//设置Y轴坐标系 自动缩放以正常显示所有的数据
    292. //    CustomPlot->graph(1)->rescaleAxes(true);//根据图像最高点最低点自动缩放坐标轴
    293.     CustomPlot->replot();//重绘制
    294.     x_num1++;
    295. }
    296. //刷新曲线2
    297. void MainWindow::QCustomPlot_Updata2(QCustomPlot *CustomPlot)
    298. {
    299. //    static QVector x_vec_p,x_p; //存放数据的容器  在h文件中声明，这里声明再次进入界面崩溃，不知道为什么
    300.     uint x_number=x_num2;
    301.     double y_value=y_history[2].last();
    302.     if(x_number<1000){//这时容器里面还没1000个点 所有一直向里面存
    303.         x_vec_p2.append(y_value);//新值数
    304.         x_p2.append(x_number);
    305.         CustomPlot->xAxis->setRange(0,1000);//设置范围正好 能显示当前点
    306.     }
    307.     else{//容器数据现在是正好1000个  把第一个出栈  把第1001个入栈  正好还是1000个数据
    308.         x_vec_p2.removeFirst();
    309.         x_p2.removeFirst();
    310.         //入栈
    311.         x_vec_p2.append(y_value);//新值数
    312.         x_p2.append(x_number);
    313.         CustomPlot->xAxis->setRange(x_p2.at(0),x_p2.at(x_p2.size()-1));
    314.     }
    315.     //设置坐标轴范围
    316.     CustomPlot->yAxis->setRange(0,150);//设置y轴范围
    317.     CustomPlot->graph(0)->setData(x_p2,x_vec_p2);//设置数据
    318. //    CustomPlot->yAxis->rescale(true);//设置Y轴坐标系 自动缩放以正常显示所有的数据
    319. //    CustomPlot->graph(0)->rescaleAxes(true);//根据图像最高点最低点自动缩放坐标轴
    320.     CustomPlot->replot();//重绘制
    321.     x_num2++;
    322. }
    323. //刷新曲线3
    324. void MainWindow::QCustomPlot_Updata3(QCustomPlot *CustomPlot)
    325. {
    326. //    static QVector x_vec_p,x_p; //存放数据的容器  在h文件中声明，这里声明再次进入界面崩溃，不知道为什么
    327.     uint x_number=x_num3;
    328.     double y_value=y_history[3].last();
    329.     if(x_number<1000){//这时容器里面还没1000个点 所有一直向里面存
    330.         x_vec_p3.append(y_value);//新值数
    331.         x_p3.append(x_number);
    332.         CustomPlot->xAxis->setRange(0,1000);//设置范围正好 能显示当前点
    333.     }
    334.     else{//容器数据现在是正好1000个  把第一个出栈  把第1001个入栈  正好还是1000个数据
    335.         x_vec_p3.removeFirst();
    336.         x_p3.removeFirst();
    337.         //入栈
    338.         x_vec_p3.append(y_value);//新值数
    339.         x_p3.append(x_number);
    340.         CustomPlot->xAxis->setRange(x_p3.at(0),x_p3.at(x_p3.size()-1));
    341.     }
    342.     //设置坐标轴范围
    343.     CustomPlot->yAxis->setRange(minValue(x_vec_p3)-2,maxValue(x_vec_p3)+2);//设置y轴范围,最低温度-2，最高温度+2
    344.     CustomPlot->graph(0)->setData(x_p3,x_vec_p3);//设置数据
    345. //    CustomPlot->yAxis->rescale(true);//设置Y轴坐标系 自动缩放以正常显示所有的数据
    346. //    CustomPlot->graph(0)->rescaleAxes(true);//根据图像最高点最低点自动缩放坐标轴
    347.     CustomPlot->replot();//重绘制
    348.     x_num3++;
    349. }
    350.
    351. //初始化曲线数据1.2.3
    352. void MainWindow::updatedata(uint mode)
    353. {
    354.     //计算曲线需求值
    355.     QVector<double> shortdata1;
    356.     shortdata1.clear();
    357.     for(int i=0;i<(y_history[1].size());i++)
    358.         shortdata1.append(y_history[1].at(i));
    359.     QVector<double> shortdata2;
    360.     shortdata2.clear();
    361.     for(int i=0;i<(y_history[2].size());i++)
    362.         shortdata2.append(y_history[2].at(i));
    363.     QVector<double> shortdata3;
    364.     shortdata3.clear();
    365.     for(int i=0;i<(y_history[3].size());i++)
    366.         shortdata3.append(y_history[3].at(i));
    367.
    368.     m_cursor_1[0]=minValue(shortdata1);
    369.     m_cursor_1[1]=maxValue(shortdata1);
    370.     m_cursor_1[2]=averageValue(shortdata1);
    371.     m_cursor_1[3]=minValue(shortdata2);
    372.     m_cursor_1[4]=maxValue(shortdata2);
    373.     m_cursor_1[5]=averageValue(shortdata2);
    374.     m_cursor_1[6]=minValue(shortdata3);
    375.     m_cursor_1[7]=maxValue(shortdata3);
    376.     m_cursor_1[8]=averageValue(shortdata3);
    377.
    378.     QString groupunit[9]={"次/分","次/分","次/分","%","%","%","℃","℃","℃"};
    379.     QLabel *group1[9]={ui->label_show1,ui->label_show2,ui->label_show3,ui->label_show4,ui->label_show5,ui->label_show6,ui->label_show7,ui->label_show8,ui->label_show9};
    380.     for(int i=0;i<9;i++)
    381.         group1[i]->setText(QString::number(m_cursor_1[i])+groupunit[i]);
    382.
    383.
    384.     ui->label_shuoming1->setText(QString::number(y_history[1].last()));
    385.     ui->label_shuoming2->setText(QString::number(y_history[2].last()));
    386.     ui->label_shuoming3->setText(QString::number(y_history[3].last()));
    387.
    388. }
    389. //求最大值
    390. double MainWindow::maxValue(QVector<double> list)
    391. {
    392.     if(list.count() == 0) return 0;
    393.     double max=list.at(0);
    394.     foreach(double each,list){
    395.         if(max>each){
    396.             max = max;
    397.         }
    398.         else{
    399.             max = each;
    400.         }
    401.     }
    402.     return max;
    403. }
    404. //求最小值
    405. double MainWindow::minValue(QVector<double> list)
    406. {
    407.     if(list.count() == 0) return 0;
    408.     double min = list.at(0);
    409.     foreach(double each,list){
    410.         if(min
    411.             min = min;
    412.         }
    413.         else{
    414.             min = each;
    415.         }
    416.     }
    417.     return min;
    418. }
    419. //求平均值
    420. double MainWindow::averageValue(QVector<double> list)
    421. {
    422.     if(list.count() == 0) return 0;
    423.     uint count=list.count();
    424.     double num=0;
    425.     for(int i=0;i
    426.         num+=list.at(i);
    427.     }
    428.     return num/count;
    429. }
    430.
    431.
    432.

           实物演示视频https://live.csdn.net/v/255669

           所有资源下载链接https://download.csdn.net/download/qq_37603131/87090708

    四、结语

    本文中涉及注意事项：

    1.焊接传感器时不要把传感器表面搞坏，建议试用焊台，先焊接传感器，在焊接其他元器件

    2.硬件和下位机程序与上位机程序仅供参考，不需要的地方自行删除改动

    3.此传感器不适用于医疗，仅适用于监测和论文

    4.如有升级需求请看资源说明

  • 相关阅读:
    面试题库（一）：数据结构和算法
    基于javaweb的在线图书商城系统(java+ssm+jsp+jquery+mysql)
    MySQL数据误删恢复操作
    springboot项目的配置和基本案例练习
    java计算机毕业设计基于ssm的基于android的家庭理财系统
    课设--学生成绩管理系统（一）
    后端程序员实现一个IP归属地的小程序
    RabbitMQ项目实战(一）
    亚马逊流量攻略：如何将流量转化为销售，测评实现销售飙升！
    vue手写提示组件弹窗
  • 原文地址：https://blog.csdn.net/qq_37603131/article/details/127943666
