10-1.WPF模板

10-1.WPF模板

控件由“算法内容”和“数据内容”决定

• 算法内容：指控件能展示哪些数据、具有哪些方法、能激发什么事件等，简而言之是控件的功能，一组相关逻辑
• 数据内容：控件所展示的具体数据是什么

在WPF中，模板将数据和算法的内容和形式进行了解耦，模板分为两大类：

• ControlTemplate:是算法内容的表现形式，决定了控件长什么样
• DataTemplate:是数据内容的表现形式，也就是数据显示成什么样

DataTemplate

DataTemplate常用的地方有3处：

1. ContentControl的ContentTemplate属性，相当于给ContentControl的内容穿上外衣
2. ItemsControl的ItemTemplate属性，相当于给ItemTemplate的内容穿上外衣
3. GridViewColumn的CellTemplate属性，相当于给GridViewColumn单元格里的数据穿上外衣

传统的事件驱动模式是控件和控件之间沟通，模型如下图

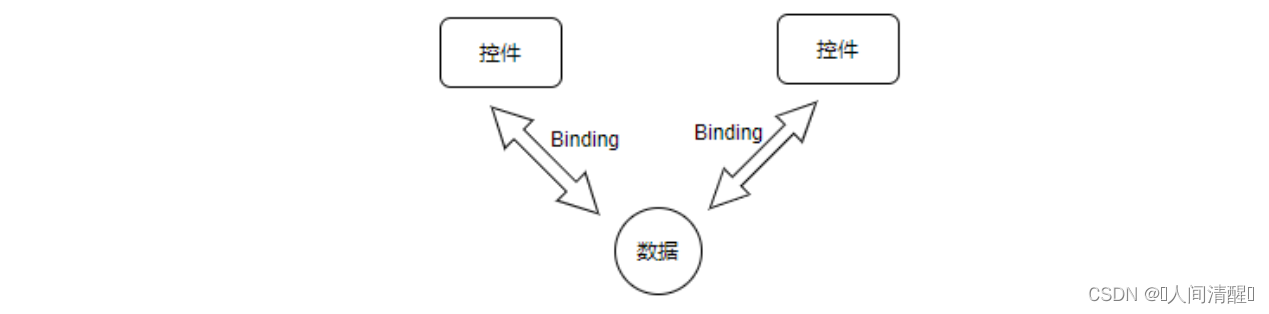

数据驱动则是数据与控件之间沟通，使用DataTemplate可以很方便的将事件驱动模式改为数据驱动模式

案例：有一列汽车的数据显示在ListBox里面，点击某条数据，详细数据显示在窗体左侧细节展示框中。

将ListBox和细节展示框的窗体设计分别放进标签内包装，再放到主窗体的资源词典中。最重要的是为里的每个控件设置Binding，告诉各个控件应该关注数据的哪个属性。除此之外，有些属性不能直接使用，需要自定义Converter，在XAML中有两种方法使用Converter:

• 把Converter以资源的形式放在资源词典里
• 为Converter准备一个静态属性，在XAML中使用{x:Static}标签扩展来访问

定义Converter

//厂商名称转换为Logo路径
public class AutoMarkToLogoPathConverter:IValueConverter
{
    /// 正向转
    public object Convert(object value, Type targetType, object parameter, System.Globalization.CultureInfo culture)
    {
        return new BitmapImage(new Uri(string.Format(@"Resource/Image/{0}.png",(string)value),UriKind.Relative));
    }
    /// 逆向转未用到
    public object ConvertBack(object value, Type targetType, object parameter, System.Globalization.CultureInfo culture)
    {
        throw new NotImplementedException();
    }
}
//汽车名称转换为照片路径
public class NameToPhotoPathConverter:IValueConverter
{
    /// 正向转
    public object Convert(object value, Type targetType, object parameter, System.Globalization.CultureInfo culture)
    {
        return new BitmapImage(new Uri(string.Format(@"Resource/Image/{0}.jpg", (string)value), UriKind.Relative));
    }
    /// 逆向转未用到
    public object ConvertBack(object value, Type targetType, object parameter, System.Globalization.CultureInfo culture)
    {
        throw new NotImplementedException();
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

XAML代码如下：

<Window x:Class="WpfApplication1.Window36"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:local="clr-namespace:WpfApplication1.Model"
        Title="Window36" Height="350" Width="623">
    <Window.Resources>

        <local:AutoMarkToLogoPathConverter x:Key="amp"/>
        <local:NameToPhotoPathConverter x:Key="npp"/>

        <DataTemplate x:Key="DatialViewTemplate">
            <Border BorderBrush="Black" BorderThickness="1" CornerRadius="6">
                <StackPanel>
                    <Image x:Name="imgPhoto" Width="400" Height="250" Source="{Binding AutoMark,Converter={StaticResource npp}}">Image>
                    <StackPanel Orientation="Horizontal" Margin="5,0">
                        <TextBlock Text="Name:" FontSize="20" FontWeight="Bold">TextBlock>
                        <TextBlock FontSize="20" Margin="5,0" Text="{Binding Name}">TextBlock>
                    StackPanel>
                    <StackPanel Orientation="Horizontal" Margin="5,0">
                        <TextBlock Text="AutoMark:" FontWeight="Bold">TextBlock>
                        <TextBlock  Margin="5,0" Text="{Binding AutoMark}">TextBlock>
                        <TextBlock Text="Year:" FontWeight="Bold">

                        TextBlock>
                        <TextBlock Text="{Binding Year}" Margin="5,0">

                        TextBlock>
                        <TextBlock Text="Top Speed:" FontWeight="Bold">

                        TextBlock>
                        <TextBlock Text="{Binding TopSpeed}" Margin="5,0">

                        TextBlock>
                    StackPanel>
                StackPanel>
            Border>
        DataTemplate>

        <DataTemplate x:Key="ItemView">
            <Grid Margin="2">
                <StackPanel Orientation="Horizontal">
                    <Image x:Name="igLogo" Grid.RowSpan="3" Width="64" Height="64" Source="{Binding Name,Converter={StaticResource amp}}">Image>
                    <StackPanel Margin="5,10">
                        <TextBlock Text="{Binding Name}" FontSize="16" FontWeight="Bold">TextBlock>
                        <TextBlock Text="{Binding Year}" FontSize="14">TextBlock>
                    StackPanel>
                StackPanel>
            Grid>
        DataTemplate>
    Window.Resources>

    <StackPanel Orientation="Horizontal">
        <UserControl ContentTemplate="{StaticResource DatialViewTemplate}" Content="{Binding Path=SelectedItem,ElementName=lbInfos}">UserControl>
        <ListBox x:Name="lbInfos" ItemTemplate="{StaticResource ItemView}">ListBox>
    StackPanel>
Window>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56

初始化数据

private void InitialCarList()
{
    List<Car> infos = new List<Car>() {
    new Car(){ AutoMark="Aodi", Name="Aodi", TopSpeed="200", Year="1990"},
    new Car(){ AutoMark="Aodi", Name="Aodi", TopSpeed="250", Year="1998"},
    new Car(){ AutoMark="Aodi", Name="Aodi", TopSpeed="300", Year="2002"},
    new Car(){ AutoMark="Aodi", Name="Aodi", TopSpeed="350", Year="2011"},
    new Car(){ AutoMark="Aodi", Name="Aodi", TopSpeed="500", Year="2020"}
    };
    this.lbInfos.ItemsSource = infos;
}
1
2
3
4
5
6
7
8
9
10
11

ControlTemplate

ControlTemplae可以控制控件的外表样式，在实际项目中ControlTemplate主要用来：

1. 通过更换ControlTemplate来改变控件外观
2. 借助ControlTemplate，程序员和UI设计可以并行工作，程序员可以使用WPF标准控件来编程，等设计师工作完成后，只需把新的ControlTemplate应用到程序就可以

在Blend中的Application资源词典中增加一个TextBoxStyle

<Application.Resources>
        <Style x:Key="TextBoxStyle" TargetType="{x:Type TextBox}">
            "Template">

                    "{x:Type TextBox}">
                        x:Name="border"
                                BorderBrush="{TemplateBinding BorderBrush}"
                                BorderThickness="{TemplateBinding BorderThickness}"
                                Background="{TemplateBinding Background}"
                                CornerRadius="10">
                            x:Name="PART_ContentHost"/>




        Style>
Application.Resources>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

注意点：

1. 作为资源不是单纯的ControlTemplate，而是Style。使用style时，如果value值比较简单，则直接使用Attribute就可以，如果比较复杂，则只能使用XAML的属性对象语法，如TextBox的Template属性是一个ControlTemplate对象。
2. TemplateBinding，ControlTemplate被应用到一个控件上，我们称之为目标控件，TemplateBinding的意思是将自己的属性关联到目标控件上的某个属性值上，如Background="{TemplateBinding Background}" 意思是让Border的Background与目标控件保持一致。

TextBox应用上面的style

<TextBox  Style="{DynamicResource TextBoxStyle}"/>
<TextBox  Style="{DynamicResource TextBoxStyle}"/>
1
2

其实每个控件本身就是一颗UI元素树，WPF可以看做两颗树，LogicalTree和VisualTree树，这两棵树的交点就是ControlTemplate。

ItemsControl的PanelTemplate

ItemsControl具有一个名为ItemsPanel的属性，其数据类型为ItemsPanelTemplate，它的作用是控制ItemsControl的条目容器。比如，ListBox条目都是纵向排列，现在改为横向排列。

<Grid Margin="2">
    <ListBox>
        <TextBlock Text="A"/>
        <TextBlock Text="B"/>
        <TextBlock Text="C"/>
        <TextBlock Text="D"/>
        <TextBlock Text="E"/>
    ListBox>
Grid>
1
2
3
4
5
6
7
8
9

<Grid Margin="2">
    <ListBox>
        <ListBox.ItemsPanel>
            <ItemsPanelTemplate>
                <StackPanel Orientation="Horizontal"/>
            ItemsPanelTemplate>
        ListBox.ItemsPanel>
        <TextBlock Text="A"/>
        <TextBlock Text="B"/>
        <TextBlock Text="C"/>
        <TextBlock Text="D"/>
        <TextBlock Text="E"/>
    ListBox>
Grid>
1
2
3
4
5
6
7
8
9
10
11
12
13
14

DataTemplate和ControlTemplate的关系

控件只是个数据和行为的载体，它的外观由ControlTemplate决定，数据外观由DataTemplate决定，他们正对应着Control类的Template和ContentTemplate两个属性。

凡是Template都要作用在控件上，这个控件叫做Template的目标控件，也叫做模板化控件。DataTemplate同样也是，它施加在数据对象上，但是展示数据对象（一组展示数据的控件）也要有一个载体，该载体一般落实在一个ContentPresenter对象上，该对象只有一个ContentTemplate属性，表明它的功能就是承载由DataTemplate生成的一组控件。因为ContentPresenter是ControlTemplate控件树的一个节点，所以DataTemplate是ControlTemplate一颗子树。

由Template生成的控件树都有根，每个控件都有个TemplateParent属性，如果值不为NULL，说明这个控件是由Template自动生成的，而属性值就是应用了该模板的控件。如果由Template生成的控件使用了TemplateBinding获取属性值，则TemplateBinding的数据源就是应用了这个模板的目标控件。

应用

为Template设置应用目标有两种方法

1. 逐个设置控件的Template/ContentTemplate/ItemsTemplate/CellTemplate等属性
2. 整体应用，借助Style来实现，但是Style不能标记x:Key，如果不想应用则设置控件的Style为{x:Null}

<Window x:Class="WpfApp5.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:local="clr-namespace:WpfApp5"
        mc:Ignorable="d"
        Title="MainWindow" Height="150" Width="300">
    <Window.Resources>
        <Style TargetType="{x:Type TextBox}">
            "Template">

                    "{x:Type TextBox}">
                        "Orange"/>



            "Margin" Value="5"/>
            "BorderBrush" Value="Black"/>
            "Height" Value="25"/>
        Style>
    Window.Resources>
    <StackPanel>
        <TextBox/>
        <TextBox/>
        <TextBox Style="{x:Null}" Margin="5"/>
    StackPanel>
Window>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

把DataTemplate应用在某个数据类型上的方法时设置DataTemplate的DataType属性，并且DataTemplate作为资源时不能带x:Key标记。

<Window x:Class="WpfApp5.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:c="clr-namespace:System.Collections;assembly=mscorlib"
        xmlns:local="clr-namespace:WpfApp5"
        mc:Ignorable="d"
        Title="MainWindow" Height="200" Width="300">
    <Window.Resources>
        <DataTemplate DataType="{x:Type local:Unit}">
            <Grid>
                <StackPanel Orientation="Horizontal">
                    <Grid>
                        <Rectangle Stroke="Yellow" Fill="Orange" Width="{Binding Price}"/>
                        <TextBlock Text="{Binding Year}"/>
                    Grid>
                StackPanel>
            Grid>
        DataTemplate>
        <c:ArrayList x:Key="ds">
            <local:Unit Year="2001" Price="100"/>
            <local:Unit Year="2002" Price="120"/>
            <local:Unit Year="2003" Price="130"/>
            <local:Unit Year="2004" Price="150"/>
            <local:Unit Year="2005" Price="160"/>
            <local:Unit Year="2006" Price="180"/>
            <local:Unit Year="2007" Price="190"/>
        c:ArrayList>
    Window.Resources>
    <StackPanel>
        <ListBox ItemsSource="{StaticResource ds}"/>
        <ComboBox ItemsSource="{StaticResource ds}" Margin="5"/>
    StackPanel>
Window>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

public class Unit
{
    public int Price { set; get; }
    public string Year { set; get; }
}
1
2
3
4
5

XML数据源

DataTemplate可以把XML数据中的元素名作为DataType，元素子节点和Attribute可以使用xpath来访问。

上面的案例改造

 <Window.Resources>
     <DataTemplate DataType="Unit">
         <Grid>
             <StackPanel Orientation="Horizontal">
                 <Grid>
                     <Rectangle Stroke="Yellow" Fill="Orange" Width="{Binding XPath=@Price}"/>
                     <TextBlock Text="{Binding XPath=@Year}"/>
                 Grid>
             StackPanel>
         Grid>
     DataTemplate>
     <XmlDataProvider x:Key="ds" XPath="Units/Unit">
         <x:XData>
             <Units xmlns="">
                 <Unit Year ="2001" Price="100"/>
                 <Unit Year ="2002" Price="110"/>
                 <Unit Year ="2003" Price="120"/>
                 <Unit Year ="2004" Price="130"/>
                 <Unit Year ="2005" Price="140"/>
                 <Unit Year ="2006" Price="150"/>
             Units>
         x:XData>
     XmlDataProvider>
 Window.Resources>
 <StackPanel>
     <ListBox ItemsSource="{Binding Source={StaticResource ds}}"/>
     <ComboBox ItemsSource="{Binding Source={StaticResource ds}}" Margin="5"/>
 StackPanel>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

层级结构

WPF中TreeView和MenuItem控件用来显示层级，能够帮助层级控件显示层级数据的模板是HierarchicalDataTemplate

案例1：Data.xml文件


<Data xmlns="">
  <Grade Name="一年级">
    <Class Name="甲班">
      <Group Name="A组"/>
      <Group Name="B组"/>
      <Group Name="C组"/>
    Class>
  <Class Name="乙班">
      <Group Name="A组"/>
      <Group Name="B组"/>
      <Group Name="C组"/>
    Class>
  Grade>
  <Grade Name="二年级">
    <Class Name="甲班">
      <Group Name="A组"/>
      <Group Name="B组"/>
      <Group Name="C组"/>
    Class>
  <Class Name="乙班">
      <Group Name="A组"/>
      <Group Name="B组"/>
      <Group Name="C组"/>
    Class>
  Grade>
Data>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

程序的XAML：

<Window x:Class="WpfApp5.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:c="clr-namespace:System.Collections;assembly=mscorlib"
        xmlns:local="clr-namespace:WpfApp5"
        mc:Ignorable="d"
        Title="MainWindow" Height="200" Width="300">
    <Window.Resources>
        <XmlDataProvider x:Key="ds" Source="Data.xml" XPath="Data/Grade"/>

        <HierarchicalDataTemplate DataType="Grade" ItemsSource="{Binding XPath=Class}">
            <TextBlock Text="{Binding XPath=@Name}"/>
        HierarchicalDataTemplate>

        <HierarchicalDataTemplate DataType="Class" ItemsSource="{Binding XPath=Group}">
            <RadioButton Content="{Binding XPath=@Name}" GroupName="gn"/>
        HierarchicalDataTemplate>

        <HierarchicalDataTemplate DataType="Group" ItemsSource="{Binding XPath=Student}">
            <CheckBox Content="{Binding XPath=@Name}" />
        HierarchicalDataTemplate>
    Window.Resources>
    <Grid>
        <TreeView Margin="5" ItemsSource="{Binding Source={StaticResource ds}}"/>
    Grid>
Window>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

DataType指定了HierarchicalDataTemplate模板用哪种数据类型
ItemsSource指定下一层显示哪些数据

案例2：同一种数据类型的嵌套，只需设置一个HierarchicalDataTemplate，他会自动迭代

data.xml

<Data xmlns="">
  <Operation Name="文件" Gesture="F">
    <Operation Name="新建" Gesture="N">
      <Operation Name="项目" Gesture="N"/>
      <Operation Name="网站" Gesture="N"/>
      <Operation Name="文档" Gesture="N"/>
    Operation>
    <Operation Name="保存" Gesture="N"/>
    <Operation Name="打印" Gesture="N"/>
    <Operation Name="退出" Gesture="N"/>
  Operation>
  <Operation Name="编辑" Gesture="E">
    <Operation Name="拷贝" Gesture="N"/>
    <Operation Name="剪切" Gesture="N"/>
    <Operation Name="粘贴" Gesture="N"/>
  Operation>
Data>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

XAML:

<Window x:Class="WpfApp5.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:c="clr-namespace:System.Collections;assembly=mscorlib"
        xmlns:local="clr-namespace:WpfApp5"
        mc:Ignorable="d"
        Title="MainWindow" Height="200" Width="300">
    <Window.Resources>
        <XmlDataProvider x:Key="ds" Source="Data1.xml" XPath="Data/Operation"/>
        <HierarchicalDataTemplate DataType="Operation" ItemsSource="{Binding XPath=Operation}">
            <StackPanel Orientation="Horizontal">
                <TextBlock Text="{Binding XPath=@Name}" Margin="10,0"/>
                <TextBlock Text="{Binding XPath=@Gesture}"/>
            StackPanel>
        HierarchicalDataTemplate>
    Window.Resources>
    <StackPanel>
        <Menu ItemsSource="{Binding Source={StaticResource ds}}"/>
    StackPanel>
Window>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

HierarchicalDataTemplate的作用目标不是MenuItem的内容，而是它的Header。如果对MenuItem的单击事件进行侦听，可以从单击MenuItem的Header中提取XML数据。

<StackPanel MenuItem.Click="StackPanel_Checked">
    <Menu ItemsSource="{Binding Source={StaticResource ds}}"/>
StackPanel>
1
2
3

private void StackPanel_Checked(object sender, RoutedEventArgs e)
{
    MenuItem mi = e.OriginalSource as MenuItem;
    XmlElement xe = mi.Header as XmlElement;
    MessageBox.Show(xe.Attributes["Name"].Value);
}
1
2
3
4
5
6

控件内部的树形结构

如果UI元素树上有个x:Name="txt"的控件，而某个控件内部有个由Template生成的x:Name="txt"的控件，他们不会产生冲突，因为LogicTree不会看到控件内部的细节。由ControlTemplate和DataTemplate有一个FindName的方法供我们检索其中的内部控件，也就是说，只要我们拿到Template就能找到内部的控件。

获取ControlTemplate对象

想拿到ControlTemplate对象，直接访问目标对象的Template就可以。

<Window x:Class="WpfApp5.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:local="clr-namespace:WpfApp5"
        mc:Ignorable="d"
        Title="MainWindow" Height="172" Width="300">
    <Window.Resources>
        <ControlTemplate x:Key="cTmp">
            <StackPanel Background="Orange">
                <TextBox x:Name="txt1" Margin="6"/>
                <TextBox x:Name="txt2" Margin="6"/>
                <TextBox x:Name="txt3" Margin="6"/>
            StackPanel>
        ControlTemplate>
    Window.Resources>
    <StackPanel Background="Yellow">
        <UserControl x:Name="uc" Template="{StaticResource cTmp}" Margin="5"/>
        <Button Content="Find by Name" Width="120" Height="30" Click="Button_Click"/>
    StackPanel>
Window>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

private void Button_Click(object sender, RoutedEventArgs e)
{
    //通过目标对象的Template就可以获得ControlTemplate
    TextBox tb = this.uc.Template.FindName("txt1", this.uc) as TextBox;
    tb.Text = "Hello";
    StackPanel sp= tb.Parent as StackPanel;
    (sp.Children[1] as TextBox).Text = "Hi";
    (sp.Children[2] as TextBox).Text = "XXX";
}
1
2
3
4
5
6
7
8
9

获取DataTemplate对象

如果找到DataTemplate生成的控件后，如果想获得与控件相关的数据，如长宽高，这种做法是正确的。而如果想获得数据，那一般是逻辑出现了问题，因为WPF采用数据驱动的方式，获取数据一般在底层就可以实现。

<Window x:Class="WpfApp5.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:local="clr-namespace:WpfApp5"
        mc:Ignorable="d"
        Title="MainWindow" Height="175" Width="220">
    <Window.Resources>

        <local:Student x:Key="stu" Id="1" Name="Tom" Skill="WPF" HasJob="True"/>

        <DataTemplate x:Key="stuDT">
            <Border BorderBrush="Orange" BorderThickness="2" CornerRadius="5">
                <StackPanel>
                    <TextBlock Text="{Binding Id}" Margin="5"/>
                    <TextBlock x:Name="txtName" Text="{Binding Name}" Margin="5"/>
                    <TextBlock Text="{Binding Skill}" Margin="5"/>
                StackPanel>
            Border>
        DataTemplate>
    Window.Resources>
    <StackPanel Background="Yellow">
        <ContentPresenter x:Name="cp" Content="{StaticResource stu}" ContentTemplate="{StaticResource stuDT}" Margin="5"/>
        <Button Content="Find" Margin="5" Click="Button_Click_1"/>
    StackPanel>
Window>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

public class Student
{
    public int Id { set; get; }
    public string Name { set; get; }
    public string Skill { get; set; }
    public bool HasJob { set; get; }
}
private void Button_Click_1(object sender, RoutedEventArgs e)
{
    TextBlock tb = this.cp.ContentTemplate.FindName("txtName", this.cp) as TextBlock;
    MessageBox.Show(tb.Text);

    //如果只是使用数据，最好这样
    //Student st = this.cp.Content as Student;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

GridView使用Template

DataTemplate的常用之处是GridViewColumn的CellTemplate属性。GridViewColumn默认的CellTemplate属性使用了一个TextBlock，如果想使用CheckBox呢？

案例：

<Window x:Class="WpfApp5.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:c="clr-namespace:System.Collections;assembly=mscorlib"
        xmlns:local="clr-namespace:WpfApp5"
        mc:Ignorable="d"
        Title="MainWindow" Height="175" Width="220">
    <Window.Resources>

        <c:ArrayList x:Key="stuList">
            <local:Student Id="1" Name="A" Skill="C" HasJob="True"/>
            <local:Student Id="2" Name="B" Skill="C++" HasJob="True"/>
            <local:Student Id="3" Name="C" Skill="C#" HasJob="True"/>
            <local:Student Id="4" Name="D" Skill="jAVA" HasJob="False"/>
            <local:Student Id="5" Name="E" Skill="PYTHON" HasJob="True"/>
            <local:Student Id="6" Name="F" Skill="SQL" HasJob="True"/>
        c:ArrayList>

        <DataTemplate x:Key="nameDT">
            <TextBox x:Name="txtName" Text="{Binding Name}"/>
        DataTemplate>
        <DataTemplate x:Key="skillDT">
            <TextBox x:Name="txtSkill" GotFocus="TxtSkill_GotFocus" Text="{Binding Skill}"/>
        DataTemplate>
        <DataTemplate x:Key="hjDT">
            <CheckBox x:Name="chkJob" IsChecked="{Binding HasJob}"/>
        DataTemplate>
    Window.Resources>
    <Grid Margin="5">
        <ListView x:Name="listView" ItemsSource="{StaticResource stuList}">
            <ListView.View>
                <GridView>
                    <GridViewColumn Header="Id" DisplayMemberBinding="{Binding Id}"/>
                    <GridViewColumn Header="姓名" CellTemplate="{StaticResource nameDT}"/>
                    <GridViewColumn Header="技术" CellTemplate="{StaticResource skillDT}"/>
                    <GridViewColumn Header="已工作" CellTemplate="{StaticResource hjDT}"/>
                GridView>
            ListView.View>
        ListView>
    Grid>
Window>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43

private void TxtSkill_GotFocus(object sender, RoutedEventArgs e)
{
    //访问数据
    TextBox tb = e.OriginalSource as TextBox;//事件发起源头
    ContentPresenter cp = tb.TemplatedParent as ContentPresenter;//获取模板
    Student su = cp.Content as Student;//获取业务数据
    this.listView.SelectedItem = su;

    //访问界面元素
    ListViewItem vi = this.listView.ItemContainerGenerator.ContainerFromItem(su) as ListViewItem;
    CheckBox crb = FindVisualChild<CheckBox>(vi);
    MessageBox.Show(crb.Name);
}
private T FindVisualChild<T>(DependencyObject obj) where T:DependencyObject
{
    for (int i = 0; i < VisualTreeHelper.GetChildrenCount(obj); i++)
    {
        DependencyObject child = VisualTreeHelper.GetChild(obj, i);
        if (child!=null && child is T)
        {
            return child as T;
        }
        else
        {
            T childOfChild = FindVisualChild<T>(child);
            if (childOfChild !=null)
            {
                return childOfChild;
            }
        }
    }
    return null;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

• 案例中为模板中显示姓名的TextBox增加了GetFocus事件，界面上任何一个姓名TextBox获得焦点后都会调用该事件。

• 每个ItemsControl派生类（ListBox、ListView）都有自己的条目容器，使用ItemContainerGenerator.ContainerFromItem方法能获得包装着指定条目数据的容器。

• VisualTreeHelper类可以遍历控件内部的各个节点。
