1、Jenkins项目构建类型

1.1、构建的项目类型

Jenkins常用的自动构建项目的类型有以下三种：
自由风格软件项目（FreeStyle Project）
Maven项目（Maven Project）
流水线项目（Pipeline Project）
每种类型的构建其实都可以完成一样的构建过程与结果，只是在操作方式、灵活度等方面有所区别，在实际开发中可以根据自己的需求和习惯来选择。（PS：个人推荐使用流水线类型，因为灵活度非常高）

1.2、自由风格项目构建

拉取代码 -> 编译 -> 打包 -> 部署

1.2.1、新建任务

1.2.2、配置从gitlab拉取代码

【具体项目x】->【源码管理】->【添加具体操作…】->【应用、保存】
jenkins拉取代码的默认存储路径：/var/lib/jenkins/workspace/

1.2.3、编译打包

【具体项目x】->【构建】->【增加构建步骤】->【Executor Shell】->【添加具体操作…】->【应用、保存】

echo "开始编译和打包======================>>>>>>>>>>>>"
mvn clean package
echo "编译和打包结束======================>>>>>>>>>>>>"
1
2
3

1.2.4、部署项目到远程Tomcat

• 1）安装 Deploy to container插件
  Jenkins本身无法实现远程部署到Tomcat的功能，需要安装 Deploy to container 插件实现。

• 2）添加构建后操作及Tomcat用户凭证
  【具体项目x】->【配置】->【构建后操作】->【增加构建后操作步骤】->【Deploy war/ear to a container】->【添加具体操作…】->【应用、保存】


1.2.5、构建及验证

【具体项目x】->【立即构建】

访问验证：http://192.168.168.153:8080/jenkins-web/

1.2.6、改动代码后的持续集成

• 1）IDEA中源码修改并提交到gitlab
• 2）在Jenkins中项目重新构建
• 3）访问Tomcat

1.3、Maven项目构建

1）安装Maven Integration插件
从此处开始：因插件问题，jenkins 升级为 jenkins-2.361.1-1.1.noarch.rpm 版本！！！
Maven Integration 插件
2）创建Maven项目

3）配置项目
拉取代码和远程部署的过程和自由风格项目一样，只是 “构建” 部分不同。

1.4、Pipeline流水线项目构建

1.4.1、Pipeline简介

Pipeline，简单说就是一套运行在 Jenkins 上的工作流框架，将原来独立运行于单个或者多个节点的任务连接起来，实现单个任务难以完成的复杂流程编排和可视化的工作。

使用Pipeline有以下好处（来自翻译自官方文档）：
代码：Pipeline以代码的形式实现，通常被检入源代码控制，使团队能够编辑，审查和迭代其传送流程。
持久：无论是计划内的还是计划外的服务器重启，Pipeline都是可恢复的。
可停止：Pipeline可接收交互式输入，以确定是否继续执行Pipeline。
多功能：Pipeline支持现实世界中复杂的持续交付要求。它支持fork/join、循环执行，并行执行任务的功能。
可扩展：Pipeline插件支持其DSL的自定义扩展 ，以及与其他插件集成的多个选项。

如何创建 Jenkins Pipeline呢？
Pipeline 脚本是由 Groovy 语言实现的，但没必要单独去学习 Groovy语言。
Pipeline 支持两种语法：Declarative(声明式)和 Scripted Pipeline(脚本式)语法
Pipeline 也有两种创建方法：可以直接在 Jenkins 的 Web UI 界面中输入脚本；也可以通过创建一个 Jenkinsfile 脚本文件放入项目源码库中（一般推荐在 Jenkins 中直接从源代码控制(SCM)中直接载入 Jenkinsfile Pipeline 这种方法）。

1.4.2、安装Pipeline插件

【系统管理】->【插件管理】->【可选插件】Pipeline
A suite of plugins that lets you orchestrate automation, simple or complex. See Pipeline as Code with Jenkins for more details.

安装插件后，创建任务的时候多了“流水线”类型的任务。

1.4.3、Pipeline语法快速入门

1.4.3.1、Declarative声明式-Pipeline

创建项目 -> 流水线 ->选择 Pipeline script 选择 Hello World 模板生成内容如下：

pipeline {
    agent any
    stages {
        stage('Hello') {
            steps {
                echo 'Hello World'
            }
        }
    }
}
1
2
3
4
5
6
7
8
9
10

stages：代表整个流水线的所有执行阶段。通常stages只有1个，里面包含多个stage。
stage：代表流水线中的某个阶段，可能出现n个。一般分为拉取代码，编译构建，部署等阶段。
steps：代表一个阶段内需要执行的逻辑。steps里面是shell脚本，git拉取代码，ssh远程发布等任意内容。

编写一个简单声明式Pipeline：

pipeline {
    agent any
    stages {
        stage('拉取代码') {
            steps {
                echo '拉取代码呀！！！'
            }
        }
        stage('编译构建') {
            steps {
                echo '编译构建呀！！！'
            }
        }
        stage('项目部署') {
            steps {
                echo '项目部署呀！！！'
            }
        }
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

点击 “立即构建”，可以看到整个构建过程。

1.4.3.2、Scripted Pipeline脚本式-Pipeline

创建项目 -> 流水线 ->选择 Pipeline script -> 选择 Scripted Pipeline 模板生成内容如下：

node {
    def mvnHome
    stage('Preparation') { // for display purposes
        // Get some code from a GitHub repository
        git 'https://github.com/jglick/simple-maven-project-with-tests.git'
        // Get the Maven tool.
        // ** NOTE: This 'M3' Maven tool must be configured
        // **       in the global configuration.
        mvnHome = tool 'M3'
    }
    stage('Build') {
        // Run the maven build
        withEnv(["MVN_HOME=$mvnHome"]) {
            if (isUnix()) {
                sh '"$MVN_HOME/bin/mvn" -Dmaven.test.failure.ignore clean package'
            } else {
                bat(/"%MVN_HOME%\bin\mvn" -Dmaven.test.failure.ignore clean package/)
            }
        }
    }
    stage('Results') {
        junit '**/target/surefire-reports/TEST-*.xml'
        archiveArtifacts 'target/*.jar'
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

node：节点，一个 Node 就是一个 Jenkins 节点，Master 或者 Agent，是执行 Step 的具体运行环境，后续讲到Jenkins的Master-Slave架构的时候用到。
stage：阶段，一个 Pipeline 可以划分为若干个 Stage，每个 Stage 代表一组操作，比如：Build、Test、Deploy，Stage 是一个逻辑分组的概念。
step：步骤，Step 是最基本的操作单元，可以是打印一句话，也可以是构建一个 Docker 镜像，由各类 Jenkins 插件提供，比如命令：sh ‘make’，就相当于我们平时 shell 终端中执行 make 命令一样。

编写一个简单的脚本式Pipeline

node {
    def mvnHome
    stage('拉取代码') { // for display purposes
        echo '拉取代码呀！！！！'
    }
    stage('编译构建') {
        echo '编译构建呀！！！！'
    }
    stage('项目部署') {
        echo '项目部署呀！！！！'
    }
}
1
2
3
4
5
6
7
8
9
10
11
12

构建结果和声明式一样！

1.4.4、Pipeline拉取代码

选择 【片段生成器】->【checkout: Check out from version control】

pipeline {
  agent any
  stages {
    stage('拉取代码') {
      steps {
		checkout([$class: 'GitSCM',
				  branches: [[name: '*/master']],
				  extensions: [],
				  userRemoteConfigs: [[credentialsId: '0ea1a070-8bae-439f-b81a-1aeffc6245e1',
									   url: 'http://192.168.168.151:8000/test-jenkins/jenkins-web.git']]])
      }
    }
  }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14

1.4.5、Pipeline编译打包

选择 【片段生成器】->【sh: Shell Script】

pipeline {
  agent any
  stages {
    stage('拉取代码') {
      steps {
		checkout([$class: 'GitSCM',
				  branches: [[name: '*/master']],
				  extensions: [],
				  userRemoteConfigs: [[credentialsId: '0ea1a070-8bae-439f-b81a-1aeffc6245e1',
									   url: 'http://192.168.168.151:8000/test-jenkins/jenkins-web.git']]])
      }
    }
    stage('编译构建') {
      steps {
        sh 'mvn clean package'
        echo "这一行这样写 也行"
        echo "sh label: '', script: 'mvn clean package'"
      }
    }
  }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

1.4.6、Pipeline部署项目

选择 【片段生成器】->【deploy: Delpoy war/ear to a container】

pipeline {
  agent any
  stages {
    stage('拉取代码') {
      steps {
		checkout([$class: 'GitSCM',
				  branches: [[name: '*/master']],
				  extensions: [],
				  userRemoteConfigs: [[credentialsId: '0ea1a070-8bae-439f-b81a-1aeffc6245e1',
									   url: 'http://192.168.168.151:8000/test-jenkins/jenkins-web.git']]])
      }
    }
    stage('编译构建') {
      steps {
        sh 'mvn clean package'
        echo "这一行这样写 也行"
        echo "sh label: '', script: 'mvn clean package'"
      }
    }
    stage('项目部署') {
      steps {
        deploy adapters: [tomcat8(credentialsId: '51df8b8a-5928-4fc5-8f68-ffd250d30f53',
        						  path: '',
        						  url: 'http://192.168.168.153:8080')],
        	   contextPath: null,
        	   war: 'target/*.war'
      }
    }
  }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

1.4.7、Pipeline Script from SCM

刚才是直接在Jenkins的UI界面编写Pipeline代码，这样不方便脚本维护，建议把Pipeline脚本放在项目中（一起进行版本控制）。
1）在项目根目录建立Jenkinsfile文件，把Pipeline代码内容复制到该文件中，并将Jenkinsfile上传到Gitlab。

2）在Jenkins任务中引用该文件

2、Jenkins项目构建细节

2.1、Jenkins内置4种构建触发器

远程触发构建
其他工程构建后触发（Build after other projects are build）
定时构建（Build periodically）
轮询SCM（Poll SCM）

2.1.1、远程触发构建

JENKINS_URL/job/pipeline-jenkins-web/build?token=TOKEN_NAME
JENKINS_URL/job/pipeline-jenkins-web/buildWithParameters?token=TOKEN_NAME
注意：此操作需要登录系统，我感觉挺鸡肋的…

2.1.2、其他工程构建后触发（Build after other projects are build）

当 构建指定的任务 后，自动 构建目标任务。

2.1.3、定时构建（Build periodically）

定时字符串规则从左往右分别为： 分 时 日 月 周

H/2 * * * *          每2分钟构建一次：H代表形参 8:02 8:04
H H/2 * * *          每2个小时构建一次:
0 8,12,22 * * *      每天的8点，12点，22点，一天构建3次： (多个时间点中间用逗号隔开)
H 12 * * *           每天中午12点定时构建一次
H 18 * * *           每天下午18点定时构建一次
H(0-29)/10 * * * *   在每个小时的前半个小时内的每10分钟
H H(9-16)/2 * * 1-5  每两小时一次，每个工作日上午9点到下午5点(也许是上午10:38，下午12:38，下午2:38，下午4:38)
1
2
3
4
5
6
7

2.1.4、轮询SCM（Poll SCM）

轮询SCM，是定时扫描本地代码仓库的代码是否有变更，如果代码有变更就触发项目构建。

注意：Jenkins会定时扫描本地整个项目的代码，增大系统的开销，不建议使用。

2.2、Git hook自动触发构建

轮询SCM可以实现Gitlab代码更新，项目自动构建，但该方案性能不佳。
我们可以利用Gitlab的webhook实现代码push到仓库，立即触发项目自动构建。

2.2.1、安装 Generic Webhook Trigger 和 GitLab 插件

2.2.2、Jenkins设置自动构建

【Gitlab】-> 【关闭 Enable authentication for ‘/project’ end-point】

2.2.3、Gitlab设置Webhook

【Admin Area】->【Settings】->【Network】->【Outbound requests】->【开启Allow requests to the local network from web hooks and services】->【Save changes】

【具体项目xxx】->【Settings】->【Integrations】->【URL：填写Jenkins生成的url】->【Add webhook】

2.3、Jenkins的参数化构建

选择文本参数
project_branch
master

修改脚本 使用刚才配置的参数，提交

pipeline {
  agent any
  stages {
    stage('拉取代码') {
      steps {
		checkout([$class: 'GitSCM',
				  branches: [[name: '*/${project_branch}']],
				  extensions: [],
				  userRemoteConfigs: [[credentialsId: '0ea1a070-8bae-439f-b81a-1aeffc6245e1',
									   url: 'http://192.168.168.151:8000/test-jenkins/jenkins-web.git']]])
      }
    }
    stage('编译构建') {
      steps {
        sh 'mvn clean package'
        echo "这一行这样写 也行"
        echo "sh label: '', script: 'mvn clean package'"
      }
    }
    stage('项目部署') {
      steps {
        deploy adapters: [tomcat8(credentialsId: '51df8b8a-5928-4fc5-8f68-ffd250d30f53',
        						  path: '',
        						  url: 'http://192.168.168.153:8080')],
        	   contextPath: null,
        	   war: 'target/*.war'
      }
    }
  }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

2.4、配置邮箱服务器发送构建结果

2.4.1、安装 Email Extension Template 插件

准备邮件内容

2.4.2、Jenkins设置邮箱相关参数

以163邮箱为例：
首先 邮箱要开启 POP3/SMTP/IMAP

开启之后，会生成一个 验证字符串，保存好 作为jenkins使用。
SMTP服务器: smtp.163.com

Content Token Reference中有很多系统变量 可以使用

pipeline {
  agent any
  stages {
    stage('拉取代码') {
      steps {
		checkout([$class: 'GitSCM',
				  branches: [[name: '*/${project_branch}']],
				  extensions: [],
				  userRemoteConfigs: [[credentialsId: '0ea1a070-8bae-439f-b81a-1aeffc6245e1',
									   url: 'http://192.168.168.151:8000/test-jenkins/jenkins-web.git']]])
      }
    }
    stage('编译构建') {
      steps {
        sh 'mvn clean package'
        echo "这一行这样写 也行"
        echo "sh label: '', script: 'mvn clean package'"
      }
    }
    stage('项目部署') {
      steps {
        deploy adapters: [tomcat8(credentialsId: '51df8b8a-5928-4fc5-8f68-ffd250d30f53',
        						  path: '',
        						  url: 'http://192.168.168.153:8080')],
        	   contextPath: null,
        	   war: 'target/*.war'
      }
    }
  }
  post {
    always {
      emailext(
        subject: '构建通知：${PROJECT_NAME} - Build # ${BUILD_NUMBER} - ${BUILD_STATUS}!',
        body: '${FILE,path="email.html"}',
        to: 'michael_linux@163.com'
      )
    }
  }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39

3、Jenkins+SonarQube代码审查

SonarQube是一个用于管理代码质量的开放平台，可以快速的定位代码中潜在的或者明显的错误。目前支持java,C#,C/C++,Python,PL/SQL,Cobol,JavaScrip,Groovy等二十几种编程语言的代码质量管理与检测。
官网：https://www.sonarqube.org/

3.1、安装SonarQube

1）安装MySQL（已完成）
在MySQL创建 sonar 数据库。

2）安装SonarQube

下载sonar压缩包：https://www.sonarqube.org/downloads/

yum install -y unzip
unzip sonarqube-6.7.4.zip
mkdir -p /opt/sonar
mv sonarqube-6.7.4/* /opt/sonar
useradd sonar
chown -R sonar. /opt/sonar

修改sonar配置文件
vim /opt/sonar/conf/sonar.properties
内容如下：
sonar.jdbc.username=root
sonar.jdbc.password=Csdn@123456
sonar.jdbc.url=jdbc:mysql://192.168.168.101:3306/sonar?useUnicode=true&characterEncoding=utf8&rewriteBatchedStatements=true&useConfigs=maxPerformance&useSSL=false
注意：sonar默认监听9000端口，如果9000端口被占用，需要更改。
1
2
3
4
5
6
7
8
9
10
11
12
13
14

启动sonar

// 启动
su - sonar /opt/sonar/bin/linux-x86-64/sonar.sh start
// 查看状态
su - sonar /opt/sonar/bin/linux-x86-64/sonar.sh status
// 停止
su - sonar /opt/sonar/bin/linux-x86-64/sonar.sh stop
// 查看日志
tail -f /opt/sonar/logs/sonar.logs
1
2
3
4
5
6
7
8

访问sonar：http://192.168.168.152:9000

默认账户：admin/admin

创建token：

token要记下来后面要使用：
admin: 86f80281522f67f75495e1b6afcfb4399a25af5f

安装Jenkins的 SonarQube Scanner 插件

安装Jenkins连接SonarQube的 SonarQube Scanner 工具
方法1、可以在linux直接安装。
方法2、使用jenkins页面直接安装。

添加SonarQube凭证

Jenkins进行SonarQube配置
Manage Jenkins->Configure System->SonarQube servers

系统管理->Global Tool Configuration->SonarQube Scanner

SonaQube关闭审查结果上传到SCM功能

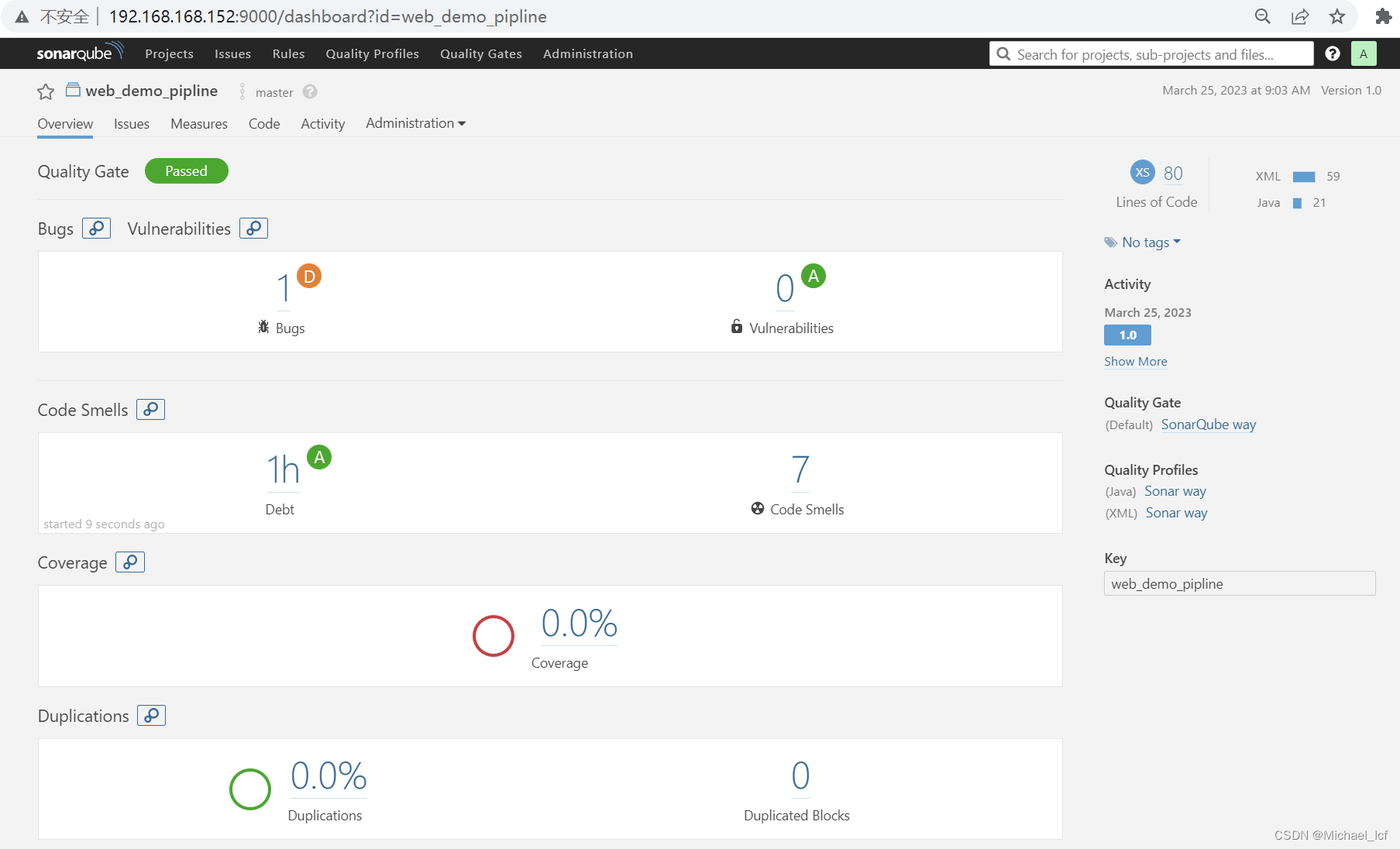

3.2、实现代码审查

构建->增加构建步骤（选择：Execute SonarQube Scanner）

3.2.1、在项目添加SonaQube代码审查（非流水线项目）

使用 Analysis properties 配置扫描规则。
添加构建步骤：

# must be unique in a given SonarQube instance
sonar.projectKey=web_demo123
# this is the name and version displayed in the SonarQube UI. Was mandatory
prior to SonarQube 6.1.
sonar.projectName=web_demo123
sonar.projectVersion=1.0
# Path is relative to the sonar-project.properties file. Replace "\" by "/" on Windows.
# This property is optional if sonar.modules is set.
sonar.sources=.
sonar.exclusions=**/test/**,**/target/**
sonar.java.source=1.8
sonar.java.target=1.8
# Encoding of the source code. Default is default system encoding
sonar.sourceEncoding=UTF-8

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

构建日志

查看构建扫描结果
http://192.168.168.152:9000/dashboard?id=web_demo123

3.2.2、在项目添加SonaQube代码审查（流水线项目）

使用 Path to project properties 配置扫描规则。
1）项目根目录下，创建sonar-project.properties文件

# must be unique in a given SonarQube instance
sonar.projectKey=web_demo_pipline
# this is the name and version displayed in the SonarQube UI. Was mandatory prior to SonarQube 6.1.
sonar.projectName=web_demo_pipline
sonar.projectVersion=1.0

# Path is relative to the sonar-project.properties file. Replace "\" by "/" on Windows.
# This property is optional if sonar.modules is set.
sonar.sources=.
sonar.exclusions=**/test/**,**/target/**

# target of jdk
sonar.java.source=1.8
sonar.java.target=1.8
# Encoding of the source code. Default is default system encoding
sonar.sourceEncoding=UTF-8
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

2）修改Jenkinsfile，加入SonarQube代码审查阶段

pipeline {
	agent any
	stages {
		stage('拉取代码') {
			steps {
				checkout([$class: 'GitSCM', branches: [[name: '*/master']],
				doGenerateSubmoduleConfigurations: false, extensions: [], submoduleCfg: [],
				userRemoteConfigs: [[credentialsId: '68f2087f-a034-4d39-a9ff-1f776dd3dfa8', url:
				'git@192.168.66.100:itheima_group/web_demo.git']]])
			}
		}

		stage('编译构建') {
			steps {
				sh label: '', script: 'mvn clean package'
			}
		}

		stage('SonarQube代码审查') {
			steps{
				script {
					// 全局工具配置：SonarQube Scanner 你配置的名字
					scannerHome = tool 'SonarQube-Scanner'
				}
				// 系统配置：SonarQube servers 你配置的名字
				withSonarQubeEnv('sonarqube') {
					sh "${scannerHome}/bin/sonar-scanner"
				}
			}
		}

		stage('项目部署') {
			steps {
				deploy adapters: [tomcat8(credentialsId: 'afc43e5e-4a4e-4de6-984fb1d5a254e434',
				path: '', url: 'http://192.168.168.153:8080')], contextPath: null,
				war: 'target/*.war'
			}
		}
	}
	post {
		always {
			emailext(
				subject: '构建通知：${PROJECT_NAME} - Build # ${BUILD_NUMBER} - ${BUILD_STATUS}!',
				body: '${FILE,path="email.html"}',
				to: 'michael_linux@163.com'
			)
		}
	}
}

```


3）到SonarQube的UI界面查看审查结果
![在这里插入图片描述](https://img-blog.csdnimg.cn/778dab28bdb64476ba2a162a0ead6f4c.png)









1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
