• 【PCB学习笔记】绘制智能车四层板 --- DRC检查，拼版设计及资料输出

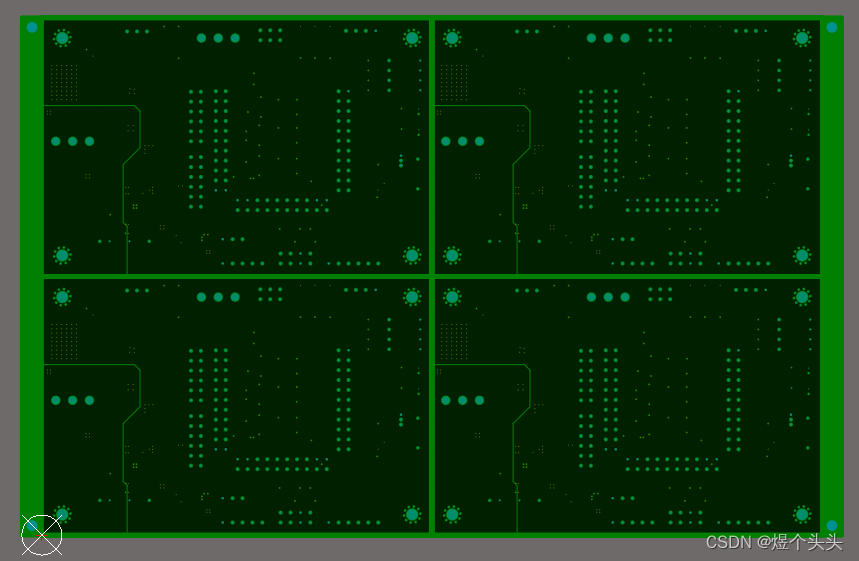

    在这里插入图片描述
    PCB电路板应该大部分跟电打过交道的工科生都不会陌生。作为一个电控选手，我对PCB板也非常熟悉，并且也上过相关的实验课程，也有模电数电的基础。但是由于一直专注在代码层面，负责机器人的控制算法，仿真的实现，所以PCB板一般都是采用现成的板子，没有自己打板做过比较大型的项目。所以，趁着现在时间还比较充裕，从头开始认真学习一遍PCB相关的知识。争取后面可以在自己做的项目中设计出稳定可靠的PCB板。
    对于相关领域想要互相交流的选手欢迎联系我：2250017028@qq.com
    我使用的PCB设计软件：Altium Designer(19.0.4)
    参考资料：PCB入门到精通

    DRC检查

    首先，需要将全部铺铜选中，向上移动足够远的距离，如200mm，然后重新铺铜，再重新移回来，重新铺铜，以保证铺的铜是根据最新的线路来进行的，否则会报错。

    DRC检测是根据规则来的，如果想检测不同的内容，需要对规则进行修改。

    运行DRC
    在这里插入图片描述
    在这里插入图片描述

    得到报告如下
    在这里插入图片描述

    丝印调整

    在这里插入图片描述
    调整板层显示，只显示Overlay，Solder（阻焊层），Mechanical 1。
    在这里插入图片描述
    设置只选择Components和Texts，避免误操作。
    在这里插入图片描述
    通过查找相同类别的对象，锁定所有的器件位置，避免误操作。
    在这里插入图片描述

    通过查找相同类别的对象，设置所有标注的字宽/字高。（5/30mil为中等尺寸比较通用）
    在这里插入图片描述
    设置定位快捷键为Num5，便于后续操作。

    标注修改
    按照横向器件和竖向器件来进行修改。
    在这里插入图片描述

    修改辅助标注，主要是一些引脚的位号标注，用于识别引脚位置。

    1. 对于联合的对象，可以使用M+S进行移动。
    2. 对于一脚标识别遮住的器件，可以额外绘制一个辅助标识。
    3. 增加正负极标识。

    LOGO导入

    运行脚本
    在这里插入图片描述
    在这里插入图片描述
    利用画图，将LOGO保存为单色位图，并进行载入。
    在这里插入图片描述
    可以通过联合-调整联合大小进行LOGO大小调整。
    在这里插入图片描述
    进行丝印的DRC检查
    修改规则
    在这里插入图片描述

    添加检查规则
    在这里插入图片描述

    拼板

    主板修改时，拼板也会进行自动更新

    概念：将多块板子整合到一块上进行打板
    方法：V-CUT和邮票孔（规整的板子用V-CUT，异形的用邮票孔）
    在这里插入图片描述

    样式：
    在这里插入图片描述

    流程
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    添加工艺边
    宽度为5mm，可以结合过孔进行定位。
    在这里插入图片描述

    添加固定孔（四个）和光学定位点（三个）
    固定孔：类型为焊盘，大小为3mm，盘的x和y都为3mm
    光学定位点：有器件的层都要放，x和y都为1mm
    在这里插入图片描述

    进行填充
    在这里插入图片描述
    GND和PWR层都要填充
    在这里插入图片描述

    缝合孔

    作用：

    1. 增加底层和顶层的地铜皮的连接性
    2. 起到屏蔽外界信号干扰的作用。
      在这里插入图片描述
      编辑参数
      在这里插入图片描述

    文件的输出及整理

    装配图

    打开文件-智能PDF
    在这里插入图片描述
    在这里插入图片描述
    配置输出层，两个都只保留Overlay，Machanical 1，Solder三个层。再配置属性。
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

    BOM表

    打开报告-Bill of Materials
    一般输出属性只保留Comment，Designator，Footprint，Quantity。

    在这里插入图片描述

    Gerber文件

    打开文件-制造输出-Gerber Files
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

    钻孔文件

    打开文件-制造输出-NC Drill Files
    在这里插入图片描述

    坐标文件

    打开**文件-装配输出-Generates pick and place files **
    参数配置
    在这里插入图片描述

    网表文件

    打开文件-制造输出-Test Point Report，这个文件用于核对网络的连通性。
    在这里插入图片描述
    上述表全部输出完成后，可以将Cam文件都删除。

    文件整理

    在这里插入图片描述
    ASM：装配相关文件
    BOM：采购物料清单
    CAM：打板相关文件
    PRJ：工程文件

    到这里整个PCB的基础学习就完成了，希望之后可以完成一些比较大型的项目工程，来锻炼自己的嵌入式硬件能力！如果对这个系列有什么疑问或者想要交流的选手，欢迎跟我联系！
