[基础服务] [计算机网络] 多层的计算机网络常识

🍁简介

我们常常在安装网线或者组网时候,购买Hub(集线器),交换机,路由器等等设备,
以及购买云服务首先安装nginx做路由转发，或者在调研网络中间件时候常常看到：改网络中间件可以提供4层负载均衡以及7层负载均衡。 那么这个层到底是什么意思呢？本文就来总结一下。

🍁 OSI 网络模型

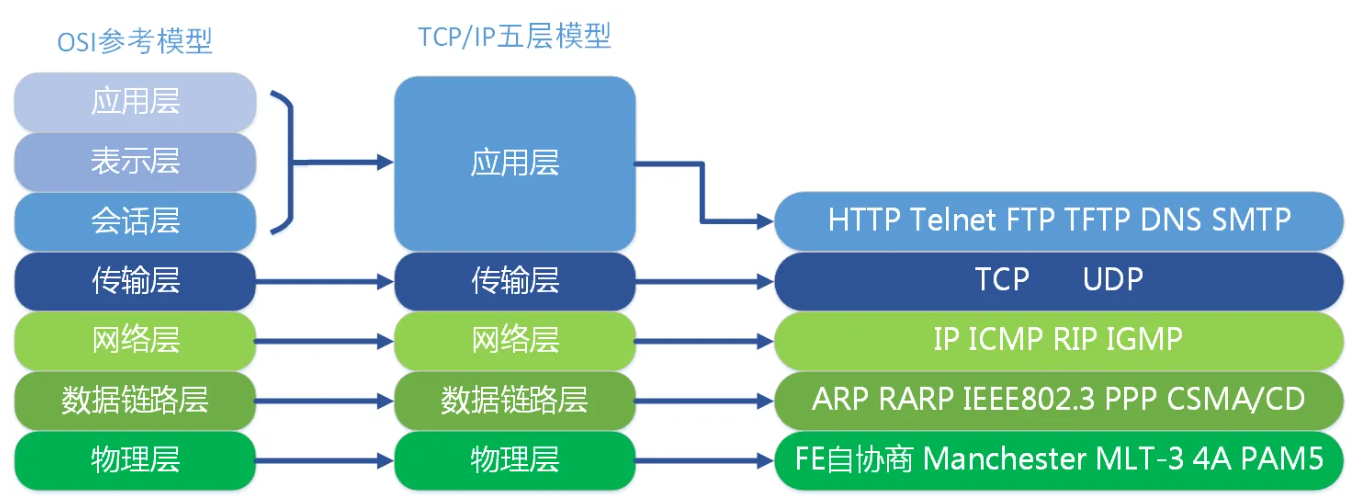

首先回到我们在本科阶段的计算机网络的课堂上,一张“祖师爷”级别的模型图，OSI七层参考模型:

🌿 每一层对应的硬件设备

网卡->交换机-> 路由器

🌿 每一层对应的应用协议

• 协议命名的口诀:
  Please Do Not Tell Stupid People Anything

🌿总结：

• 功能口诀:
  二层MAC三IP, 4层防火把你踢；
  四层的端口号，来决定哪些流量需要做负载均衡，那些应用限制你访问这些就是我们常常用到的防火墙的功能！

四层负载均衡 / 七层的负载均衡

• 四层负载均衡
  四层的负载均衡就是基于IP+端口的负载均衡：在三层负载均衡的基础上，通过发布三层的IP地址（VIP），然后加四层的端口号，来决定哪些流量需要做负载均衡，对需要处理的流量进行NAT处理，转发至后台服务器，并记录下这个TCP或者UDP的流量是由哪台服务器处理的，后续这个连接的所有流量都同样转发到同一台服务器处理。
  对应的负载均衡器称为四层交换机（L4 switch），主要分析IP层及TCP/UDP层，实现四层负载均衡。此种负载均衡器不理解应用协议（如HTTP/FTP/MySQL等等），常见例子有：LVS，F5。

• 七层的负载均衡
  七层的负载均衡就是基于虚拟的URL或主机IP的负载均衡：在四层负载均衡的基础上（没有四层是绝对不可能有七层的），再考虑应用层的特征，比如同一个Web服务器的负载均衡，除了根据VIP加80端口辨别是否需要处理的流量，还可根据七层的URL、浏览器类别、语言来决定是否要进行负载均衡。举个例子，如果你的Web服务器分成两组，一组是中文语言的，一组是英文语言的，那么七层负载均衡就可以当用户来访问你的域名时，自动辨别用户语言，然后选择对应的语言服务器组进行负载均衡处理。
