多路转接与Reactor

目录

五种IO模型

阻塞与非阻塞

select

poll

epoll

Reactor

---

五种IO模型

IO = 等 + 拷贝数据

比如传输层的接收缓冲区没有数据，那上层只能等它有数据了才能拷贝数据！

高效的IO本质：减少单位时间内"等"的比重！！！

一个江边，有5个人，张三，一直盯着自己的鱼漂，也不干别的事，当鱼漂动了就起杆；李四，则

在等的过程，一会儿玩手机，一会儿看会儿书，当鱼漂动了就起杆；王五，则是通过一个铃铛与自

己的杆连着，当有鱼上钩时，铃铛就会响；赵六，则是有很多鱼竿，哪个鱼漂动了，就去起哪个

杆；田七是老板，让自己的秘书替自己钓鱼，然后自己就离开了，当田七给的桶装满了鱼的时候，

秘书就给田七打电话，让他来拿鱼和接他！

张三——阻塞等待

李四——非阻塞等待

王五——信号驱动

赵六——多路转接

田七——异步IO

钓鱼 = 等+ 钓，前面几个都是同步IO！鱼竿 <-> fd

几乎所有的IO函数，核心工作其实就2类，1.等；2.拷贝

阻塞IO: 在内核将数据准备好之前，系统调用会一直等待，所有的套接字，默认都是阻塞等待

非阻塞IO: 如果内核还未将数据准备好，系统调用仍然会直接返回，并且返回EWOULDBLOCK错

误码

信号驱动IO: 内核将数据准备好的时候, 使用SIGIO信号通知应用程序进行IO操作

多路转接：最核心在于IO多路转接能够同时等待多个文件描述符的就绪状态

异步IO: 由内核在数据拷贝完成时, 通知应用程序

在实际的应用场景中，等待消耗的时间往往都远远高于拷贝的时间， 让IO更高效，最核心

的办法就是让等待的时间尽量少

注意：这里的同步与进程/线程的同步没有任何关系！！！

阻塞与非阻塞

阻塞调用是指调用结果返回之前，当前线程会被挂起，调用线程只有在得到结果之后才会返回

非阻塞调用指在不能立刻得到结果之前，该调用不会阻塞当前线程

什么叫做等事件就绪

IO事件就绪分为读事件就绪和写事件就绪，只有当缓冲区的数据达到一定量的时候，才会被应用层

拷贝数据！

非阻塞IO

获得/设置文件状态标记(cmd=F_GETFL或F_SETFL)

如下图，将文件描述符设置为非阻塞

如下图，从键盘读取数据，读取成功就打印读取到的数据和errno

在非阻塞情况下，我们读取数据，如果数据没有就绪，系统是以出错的形式返回的(不是错误)，而

没有就绪和真正的错误，使用的是同样的方式标识，那就需要用errno来进一步区分！errno为11

时，表示没有就绪，EAGAIN == 11，EAGAIN是一个宏！

运行结果

多路转接

select：只负责一件事情，就是"等"！

select定位：只负责等待，等到fd就绪，通知上层进行读取或者写入

注意：select没有所谓的读取和写入数据的功能！！！

read、write、recv、send本身也有等待的功能，但是只能传入1个fd，而select能够同时等待多

个fd！！！

我们想要的等待结果：读就绪，写就绪，异常就绪

函数原型如下图

nfds = maxfd + 1

fd_set是一个位图结构：比特位的"位置"代表哪一个sock，如下图

三个readfds，writefds，exceptfds参数分别表示：只关心读、写、异常，且是输入输出型参数！

以读为例，select的核心功能有两点

1.用户告知内核，你要帮我关心哪些fd上的读事件就绪

2.内核告知用户，你所关心的哪些fd上的读事件已经就绪

比特位的内容

输入时：用户告诉内核，你要帮我关心的fd集合，将0-5的bit位都置为1，表示0-5都要关心！

输出时：内核告诉用户，你关心的哪些fd上面的事件已经就绪，3号bit位为1，表示3号fd已经就绪

写和异常也类似于读！

参数timeout是等待方式，也是一个输入输出型参数，假设设置5秒，3秒就绪，那返回的就是剩余

时间2秒！有三种等待方式

1.只要不就绪，我就不返回，阻塞等待，timeout为NULL

2.只要不就绪，立马返回，非阻塞等待，timeout为{0,0}

3.设置好deadline，deadline之内，按1进行，deadline之外，按2进行，假设deadline为5秒，

timeout为{5,0}，5秒超时！

上述三种方式，都是只要就绪，立马返回！！！

位图在设置的时候，我们不能自己去进行位操作，而要调用下面的接口！！！

用来清除描述词组set中相关fd的bit位

用来测试描述词组set中相关fd的bit位是否为真

用来设置描述词组set中相关fd的bit位

用来清除描述词组set的全部bit位

返回值，大于0表示等待的fd的数量，等于0表示超时，小于0表示出现错误！

理解select执行过程

例子如下：

(1)执行fd_set set; FD_ZERO(&set);则set用位表示是0000,0000。

(2)若fd＝5,执行FD_SET(fd,&set);后set变为0010,0000(第5位置为1)

(3)若再加入fd＝2，fd=1,则set变为0010,0011，用户告诉内核

(4)执行select(6,&set,0,0,0)阻塞等待

(5)若fd=1,fd=2上都发生可读事件，则select返回，此时set变为0000,0011，内核告诉用户

注意：没有事件发生的fd=5被清空

如上，只是模拟了一次，select因为使用输入输出型参数表示不同的含义，意味着后面每一次，都需要对fd_set进行重新设置！

如何得知之前都有哪些fd？

用户必须定义数组或者其它容器结构，来把历史fd全部保存起来！！！

代码实现

前期准备

创建一个第三方数组，用来保存历史fd

因为我们要采用多路转接的方式，即使用select，所以监听之后不能直接accept，accept是阻塞

式等待，因为它不知道有listen_sock上有新链接，对于所有的服务器，最开始的时候，只有

listen_sock！！！

初始化数组，同时定义一个读位图变量，并将监听套接字设为0号fd！

然后是事件死循环，因为我们不知道有哪些关系读事件的fd要检测，所以只能遍历所有的fd，将关

心读事件的fd添加到rfds中，以及找到最大fd！这里采用阻塞式等待！

然后根据返回值来执行对应的操作！

当等待成功时，即有事件就绪，需要循环遍历所有的fd，来找到哪些fd就绪了！如果为-1则表示该

位置的fd未被使用！如果FD_ISSET为真，表示该fd合法

合法的fd不一定是就绪的fd，所以需要判断是否是listen_sock

如果是listen_sock，就accpt，链接成功，如果有服务器有剩余的fd，因为无法确定该链接是否有

数据到来，而判断是否有数据只有select知道，所以只能将新的链接的sock保存在数组中，待下一

轮循环时去读取数据，没有则关闭新的链接！

如果是普通的sock，即读事件就绪！就可以读取数据，也分为三种情况，如果读取成功(s>0)，就

打印读取到的信息，如果对端断开了连接(s == 0)，就关闭相应的fd，同时将数组中相应位置的值

置为-1，表示该位置的fd已经关了！如果小于0，表示读取错误，和对端断开连接处理一致！

运行结果

总结

优点

可以一次等待多个fd，在一定程度上，提高IO的效率

缺点

每次都要重新设置，每次完成之后，需要遍历检测

fd_set，它能够让select同时检测的fd是有上限的！

select底层需要轮询式的检测哪些fd上的哪些事件就绪了！

select可能会较为高频率的进行用户到内核，内核到用户的频繁拷贝问题！

通过缺点的第三点，我们也可以得出因为os也要轮询式的检测，而os又喜欢前闭后开的区间，所

以就有了nfds = max_fd + 1！

poll

函数原型

poll的第一个参数是一个结构体指针，是一个结构体数组的首地址！该结构体内部一个有三个变

量，一个是要关心的fd，另外两个则是事件！第二个参数nfds则和select的一样，第三个参数

timeout和select的也很类似，虽然类型不同，但意思都差不多，0表示非阻塞，-1表示阻塞，大于

0，表示在这个时间内阻塞，超过这个时间非阻塞！

事件是short类型，那就有16个bit位，就可用这些bit位，来表示那些事件，比如读事件，写事件，

异常事件，如下图，每一个事件都是一个宏，都只占用一个bit位！

添加读事件和写事件，events | = POLLIN，events |= POLLOUT

检测读事件就绪，if(events & POLLIN)

 代码实现

如下图，用poll来等待0号描述符！

运行结果

poll的优点

不同于select使用三个位图来表示三个fdset的方式，poll使用一个pollfd的结构体实现

1.包含了要监视的event和发生的revent，不再使用select“参数-值”传递的方式，接口使用比

select更方便！

2.poll并没有最大数量限制 (但是数量过大后性能也是会下降，因为os采用的是轮询遍历的方式)

poll的缺点

poll中监听的文件描述符数目增多时

1.和select函数一样，poll返回后，需要轮询pollfd来获取就绪的描述符

2.每次调用poll都需要把大量的pollfd结构从用户态拷贝到内核中

3.同时连接的大量客户端在一时刻可能只有很少的处于就绪状态，因此随着监视的描述符数量的增

长， 其效率也会线性下降

epoll

epoll_create： 创建一个epoll的句柄，自从linux2.6.8之后，size参数是被忽略的，所以可以随便

填，只要大于0即可！

注意：用完之后, 必须调用close()关闭

epoll_ctl：用户告诉内核，只要调用一次，内核就永远记住了！

第一个参数epfd是epoll_create的返回值

第二个参数是操作，可填的内容如下所示

EPOLL_CTL_ADD：注册新的fd到epfd中

EPOLL_CTL_MOD：修改已经注册的fd的监听事件

EPOLL_CTL_DEL：从epfd中删除一个fd

第三个参数就是要操作的fd

第四个参数是用户告诉内核，要关心的事件！结构体第一个变量与poll的event一样，第二个结构

体变量中的fd是用户要内核关心的fd！

epoll_wait：内核告诉用户

events和epoll_ctl中的events一样，只不过其中的内容是内核告诉用户的！

maxevents告诉内核这个events有多大，这个 maxevents的值不能大于创建epoll_create()时的

size！

参数timeout与poll的timeout一样！

epoll原理

通知就绪时，CPU会通过中断的方式，从内核上下文切换到中断向量表，将外设上的数据拷贝到内

存中！

比如select、poll，内核会通过轮询的方式检测就绪的fd，但epoll没有这么做，而是在硬件与操

作系统之间建立了一个回调机制，可以将就绪的fd尾插到就绪队列中，就不用再去遍历了！

凡是在红黑树中的节点，对应的fd和事件，就是OS系统需要关心的，红黑树就相当于select中的

第三方数组！！！

epoll_create的作用就是创建epoll模型

epoll_ctl的作用：1.插入节点到红黑树；2.建立该fd对应的回调策略

epoll_wait的作用：以O(1)的时间复杂度，检测是否有事件就绪，即判断就绪队列中是否有节点

代码实现

建立tcp，监听socket

创建epoll模型，获得epfd

将listen_sock和它所关心的事件，添加到内核

事件循环

有事件就绪时，循环遍历，用if语句条件为按位与的方式，是什么事件的fd就绪！以读事件为例！

然后还要判断是普通sock，还是listen_sock，普通sock就可以直接读取数据，listen_sock就直

接Accept，连接到的sock，还不能读取数据，因为无法判断其是否有数据到来，只有epoll才知道

其是否有数据，所以只能托管给epoll！

读取数据，成功就直接打印，s == 0时表示对端链接关闭，所以sock也要关闭，同时告诉内核不要

再关心该sock了，即调用epoll_ctl，删除红黑树上的此节点，读取失败也做一样的处理！

运行结果

上面读取数据的处理，是有问题的，因为你无法保证读取到的是客户端给你发的一个完整的报文！

同时，如果你还有数据没有读完，还在buffer中，下一轮循环时，之前buffer所占用的空间早就被

释放了，数据也就没有了！

epoll的工作方式

LT：水平触发

ET：边缘触发

下面以拿快递的例子来解释这两种工作方式

假设你在淘宝上买了5件东西，它是陆陆续续到达的，开始到达了2个，张三就给你打电话，要你来

拿快递，而你此时正在打游戏，就说马上来拿，却依旧在打游戏，张三此时就去给别人打电话去

了，过了不久，又给你打电话，叫你去拿快递，你说知道了！打了几个电话后，你嫌烦，就去拿快

递去了，同时另外3个快递也来了，但是买的东西比较大或者重，你拿了2个之后，觉得累，就又坐

着打游戏去了，张三发现你又不来拿了，就又给你打电话！

下次你又买了5件东西，只是打电话的人换成了李四，李四就不是惯你毛病的人，开始来了3个，李

四给你打电话，告诉你有3个快递到了，要你来拿，然后就挂断电话了，就不再继续打电话了，下

次又来了2个快递，又给你打电话，告诉你有2个快递，要你来拿！

水平触发就如同张三的工作方式，边缘触发就如同李四的工作方式！！！

对于张三：底层只要有你的包裹，就会一直通知你

对于李四：只有当快递点中有你的快递到来时，从无到有，从有到多的时候会给你打一个电话，除

此之外，不会给你多打一个电话！通过它的这种通知策略，倒逼程序员一旦开始读取数据，就要一

直读完！

两种不同的通知方式，从通话效率上来说，李四的效率更高，因为一个人一天能打的电话量是有限

的，而李四不会打多余的电话，张三就可能给一个人打很多个重复的电话

select、poll、epoll默认为水平触发

如下图，在事件中添加EPOLLET，就成为了边缘触发的工作方式

ET模式下的fd，必须是非阻塞的原因

ET -> 通知一次 -> recv/accept/read -> 准备读取 -> 我怎么保证我将本次全部读取完呢？-> 循环

读取 -> 可能会在读取的最后一次我们会卡住(阻塞住了) -> 单进程 -> 如何解决？->ET模式下的所

有的fd，必须将该fd设置为非阻塞！

例如：你妈把每个月该给你的零花钱给了你爸，你每天找你爸要100，当第四天时，你爸告诉你，

他只有30块钱了，直接给你了，你第五天就不会找你爸要钱了，因为你知道已经要完了这个月的零

花钱了！这种情况还算好的！

假设你爸总共只有400元，你前四天每天都要到了100元，第五天你依旧会去要，因为你无法判定

是否还有零花钱，这种情况就很糟糕了！此时，本来没有数据了，你还要去读，那就会卡住，即阻

塞住了，客户端因为没有收到响应，以为你没有读完，下次也不会给你发送数据了，所以ET

模式下所有的fd，必须被设置为非阻塞！

下面对于epoll基于ET模式进行服务器设计，写一个计算器！同时要针对上面写的epoll代码的缺

点，要做到以下3点

1.我们需要给每一个fd，都要有自己专属的输入输出缓冲区！

2.虽然已经对等和拷贝在接口层面已经进行了分离，但是在代码逻辑上，依旧是耦合在一起的

3.epoll最大的优势在于 就绪事件通知机制！

代码实现

对于Reactor.hpp文件

首先定义一个事件节点

每个sock都有自己的输入缓冲区和输出缓冲区

一般处理IO的时候，我们只有三种接口需要处理，即读取、写入和异常，所有先定义了一个函数指

针，然后在节点内添加了三个函数指针类型的成员

针对上面所说的第二点与第三点，通过回调的方式，来进行解耦！

设置Event回指Reactor的指针

构造函数

对于Reactor类

首先是定义一个epfd成员，其次是定义一个unordere_map类型的成员，来让sock与其读写事件

形成映射关系

然后是构造函数

初始化Reactor，即创建epoll模型

插入事件，即让内核关心sock，同时将映射关系，插入到unordered_map中

删除事件，即让内核不再关心sock，同时将映射关系，从unordered_map中移除

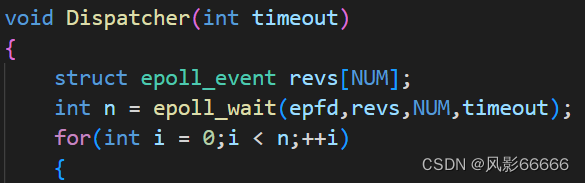

针对上面所述的第三点，写一个就绪事件的派发逻辑

首先定义一个结构体数组，来保存内核告诉用户已经就绪的事件，对于n个就绪事件，循环处理

代表差错处理，将所有的错误问题全部转化成为让IO函数去解决

对于读事件就绪，直接调用回调方法，执行对应的读取，同时要保证这个sock还在events内

判断sock是否还在events内

对于写事件就绪，直接调用回调方法，执行对应的写入，同时要保证这个sock还在events内

对于epoll_server.cc文件

如下图的代码和之前的代码类似，所以不多赘述，只不过这里要多调用一个设置非阻塞接口！

创建一个Reactor对象

Reactor(反应堆模式)：通过多路转接方案，被动的采用事件派发的方式，去反向的调用对应的回

调函数

向Reactor反应堆中加柴火

首先得有柴火，Accepter：链接管理器，如下图

将准备好的柴火放入反应堆Reactor中，同时设置成ET模式

开始进行事件派发！

对于Util.hpp文件

将sock设置为非阻塞

对于Accepter.hpp文件

写一个Accepter接口，循环接收到来的sock，将要关心的事件告诉给内核！Recver、Sender、

Errorer则负责真正的读取！

对于Server.hpp文件

Recver函数

1.真正的读取

把接收到的数据全部都写入到该sock自己的输入缓冲区里面，当s < 0时，就发生了读写错误，可

能是IO被信号打断了，也有可能是没有数据读了，还有可能是真的出错了！

2.分包，对于一个或者多个报文，解决粘包问题，如1+2X3+4X5+6X，要分解成1+2，3+4，5+6

SplitSegment函数放在Util.hpp文件中，将分成的多个报文都装入到vector中，不足一个报文就不

需要去处理，放在inbuffer中即可！

3.反序列化，即针对一个报文，提取有效参与计算或者存储的信息

4.业务逻辑 -- 得到结果



5.构建响应，同时，发送数据，即将数据写入到输出缓冲区内



6.尝试直接或间接进行发送。写事件基本上都是就绪的，但是用户不一定是就绪的！所以对于

写事件，我们通常都是按需设置，而不能在InsertEvent时，同时设置写事件和读事件！

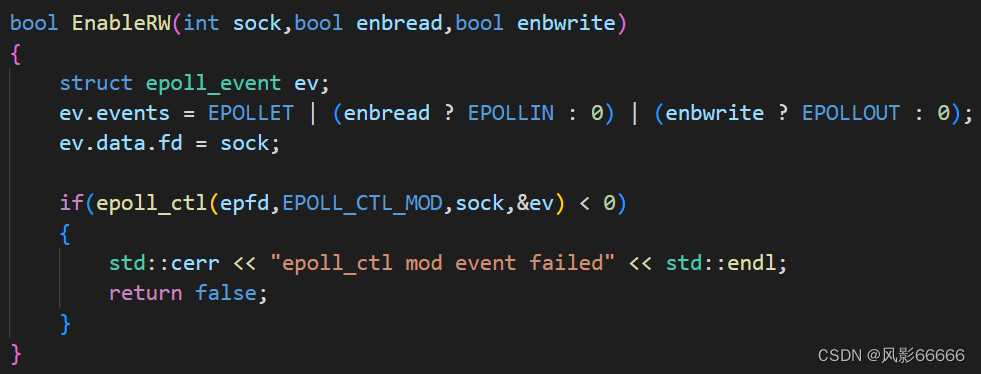

在Reactor.hpp文件中，写一个EnableRW的接口，设置读事件和写事件！

Sender函数

total是本轮累计发送的数据量，当total的大小为输出缓冲区的数据量时，就表示发送完毕！

发送过程中可能会被信号中断，也可能数据没有发完，但是不能再发了，或者是发送失败！

根据不同的情况，即SenderCore函数的返回值，做不同的处理!发送完毕，就直接关闭写事件，没

有发完，就让它继续发，发送失败，就调用异常函数！

Errorer函数

发生异常，直接删除该sock，即不再让内核关心了！

运行结果
