SOT-23和SOT-223三极管及MOS管封装区别以及示意图

SOT23封装
三极管
三极管为SOT23封装时，无论是NPN还是PNP。
引脚分布1脚为基极(B)，2脚为发射极(E)，3脚为集电极©。

MOS管
MOS管为SOT23封装时，无论是N-MOS还是P-MOS。
引脚分布1脚为栅极(G)，2脚为源极(S)，3脚为漏极(D)。

SOT223封装

三极管
三极管为SOT223封装时，无论是NPN还是PNP。
引脚分布1脚为基极(B)，2脚为发射极(E)，3脚为集电极©。


MOS管
MOS管为SOT223封装时，无论是N-MOS还是P-MOS。
引脚分布1脚为栅极，3脚为源极，2、4脚为漏极。有些封装2脚伸出可焊接，有些封装2脚悬空。

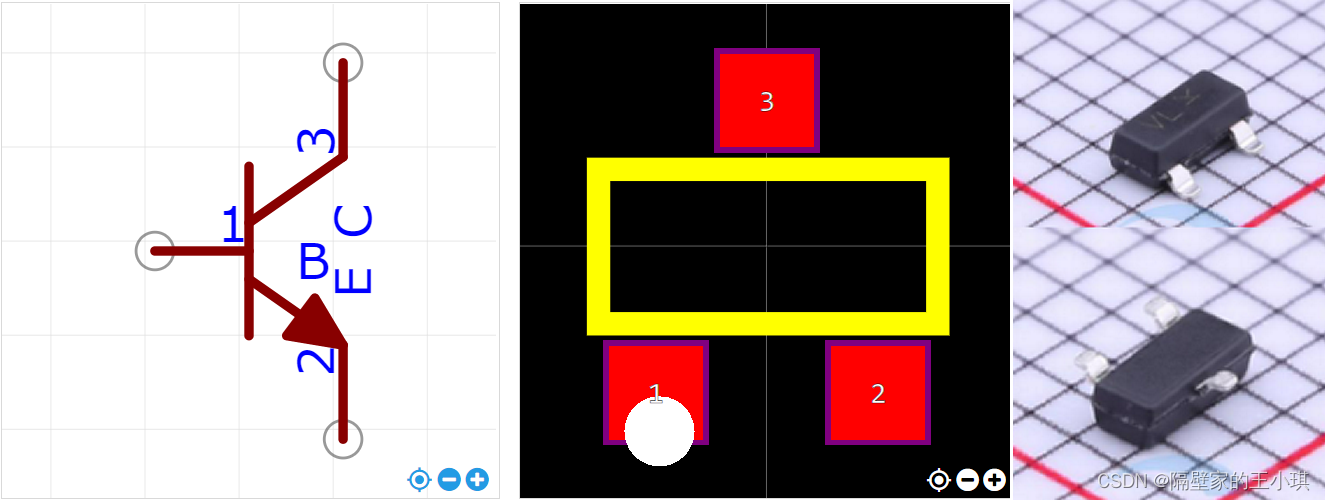

▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁▁ PS:下面为原理图-PCB-实物图对照 SOT23-NPN-原理图-PCB-实物图

SOT23-PNP-原理图-PCB-实物图


SOT23-NMOS-原理图-PCB-实物图


SOT23-PMOS-原理图-PCB-实物图

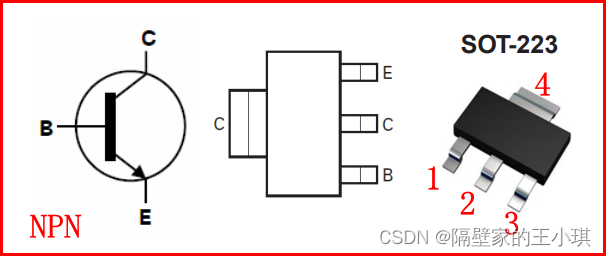

SOT223-NPN-原理图-PCB-实物图


SOT223-PNP-原理图-PCB-实物图

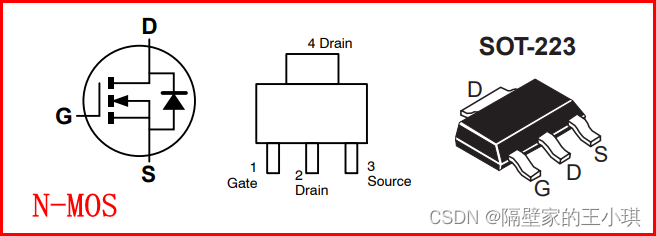

SOT223-NMOS-原理图-PCB-实物图


SOT223-PMOS-原理图-PCB-实物图
