图像显示在对话框上的一些问题

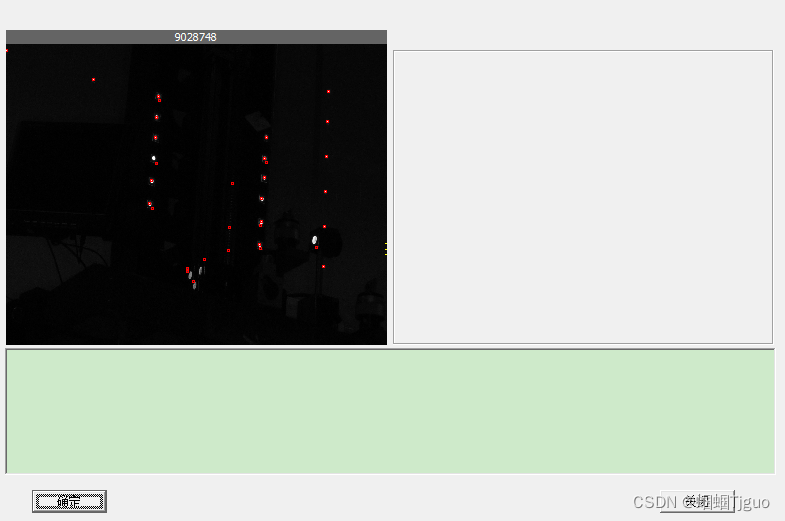

对话框上有两个编辑框，来确定图像显示的范围，如下图：

 需要完成图像的显示，鼠标滚轮进行图像缩放操作，鼠标中键进行图像拖动操作等功能。同时还需要显示图像提取的特征结果，在缩放和拖动操作中，特征结果也需要进行相应处理。效果如下图

为实现以上要求，需要先将坐标系的关系理清，此为重点。

1、图像显示坐标系，显示图像使用。坐标系原点在左下角，向右为X轴正方向，向上为Y轴正方向

 2、设备坐标系，DC画图使用，在屏幕上画出特征时，会使用到。坐标系原点在左上角，向右为X轴正方向，向下为Y轴正方向

3、像素坐标系（也可成为图像坐标系），特征提取后，得到的像素值就在此坐标系下。 坐标系原点在左上角，向右为X轴正方向，向下为Y轴正方向

此三个坐标系之间的关系，一定要弄清楚。经常需要来回转换。图像显示到指定区域，网上有很多资源，不再赘述。当显示到对话框上指定编辑框上时，注意对话框的视图坐标和编辑框的视图坐标转换。

此段代码在对话框类的mousemove消息函数中，获取的点坐标point是对话框视图下的，需要转换成编辑框视图下。此处点坐标也是在像素坐标系下。

CPoint ptInEdit = point;

CWnd *pWnd = GetDlgItem(IDC_STATIC_LEFT);
if (pWnd)
{
	ClientToScreen(&ptInEdit);
	pWnd->ScreenToClient(&ptInEdit);
}

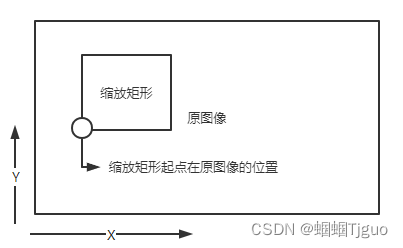

无论是图像缩放还是拖动，都需要找到一个合适的矩形，从而实现将矩形内的图像显示到编辑框上。这个矩形的宽高可以通过原图像宽高和缩放因子一起来计算。矩形的中心为当前状态下鼠标在图像上的位置。需要通过鼠标在对话框的位置，转换为在编辑框视图下的位置，再转换为像素坐标系下，最后再转换为图像显示坐标系下。

注意此处最后得到的是图像显示坐标系，因为得到的矩形也是图像显示坐标系下，这样可以直接进行显示。此处容易与像素坐标系混淆。同时当对图像进行缩放操作后，再转换鼠标位置时，需要考虑到当前状态下缩放计算得到的矩形，在图像显示坐标系下的位置。这样得到的鼠标位置才是准确的。



//计算 鼠标在图像上的位置 像素坐标系下
lfptDIBOffx = (ptInEdit.x*1.0) / m_dRadioX;
lfptDIBOffy = (ptInEdit.y*1.0) / m_dRadioY;

//转为图像显示坐标系下 还要考虑图像缩放后，起点的变化
m_MousePt_DIB.x = (int)(lfptDIBOffx + 0.5) + m_rectLeftImg.left;
m_MousePt_DIB.y = m_rectLeftImg.Height() - (int)(lfptDIBOffy + 0.5) + m_rectLeftImg.top;

图像拖动时，为了达到拖动效果（拖着选中区域进行移动）。也要注意坐标系的转换，主要是Y方向。向上Y值为负（像素坐标系下），真实显示矩形应该向下（将下面的图像显示到上面来，表示拖动的效果）。

无论是缩放，还是拖动。最终会得到显示矩形。得到矩形后，就可以根据矩形的数据，来计算图像提取特征应该显示的位置。

nPosX = (pImgPt[i].m_du - m_rectLeftImg.left) * m_dRadioX;
nPoxY = (pImgPt[i].m_dv - (m_nImgHeight-m_rectLeftImg.bottom)) * m_dRadioY;

特征坐标为像素坐标系。与画图使用的设备坐标系一致。但因为使用的是图像显示坐标系下的矩形数据，所以此处依然需要转换。

以上 为个人工作期间，所感所想，比较凌乱。以后再遇到相同事情，可以作为参考。
