FX2TRT

这个是官方出的呢 torch转trt的~~ 之前都是wangxinyu的~

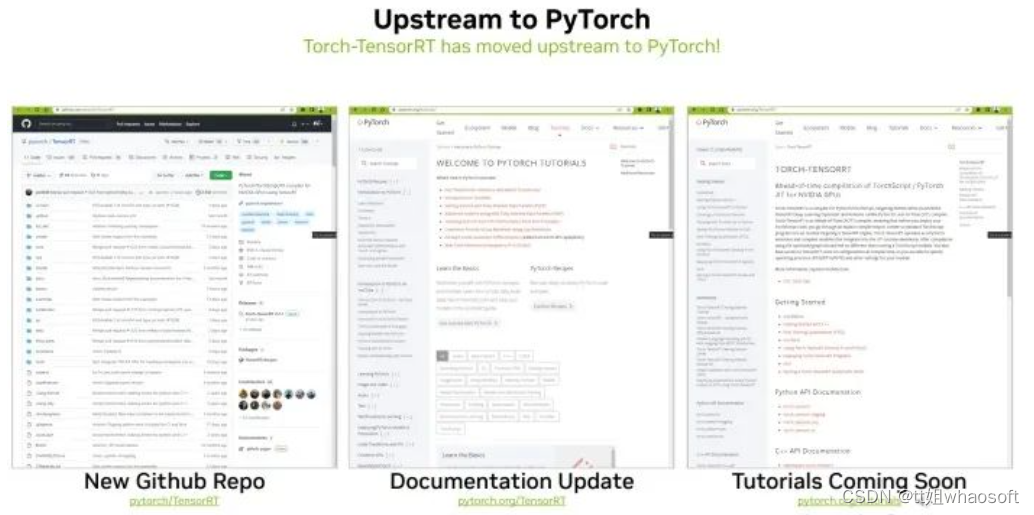

torch-tensorrt仓库移动到Pytorch主仓库下，更名为pytorch/TensorRT
Pytorch仓库将fx2trt分支由主仓库移到了pytorch/TensorRT仓库

官方的FX2TRT的 User Guide（https://github.com/pytorch/TensorRT/blob/master/docsrc/tutorials/getting_started_with_fx_path.rst）

Pytorch仓库的fx2trt代码库转移到pytorch/TensorRT中，变为了其中的一部分：FX Frontend。pytorch/TensorRT也就是之前的Torch-TensorRT库，现在统一了，除了可以将torchscript的模型转化为TensorRT模型，也可以将FX模型转化为TensorRT模型。

Pytorch/TensorRT

这个库区别于NVIDIA官方的TensorRT仓库，是Pytorch自己的 TensorRT仓库(https://github.com/pytorch/TensorRT) ，简单介绍如下：

PyTorch/TorchScript/FX compiler for NVIDIA GPUs using TensorRT

其实前身是TRtorch也叫作torch-TensorRT，我之前也写过篇关于这个的回答(https://www.zhihu.com/question/436143525/answer/2267845251) 。这个库的主要功能是无缝将torchscript的模型引入TensorRT的加速，使用最接近Pytorch的torchscript的生态去加速模型，充分利用TensorRT和TVM等优秀的工具，不需要把模型拆成好几部分，直接使用torchscript这个运行时去缝合，对于某些模型来说是很合适的：

不过本文的重点不是这个，我们关注的fx2trt这个库挪到了这个仓库中，看来Pytorch是想把这些和TensorRT有关的库都整合在一起，也挺好。这里我只用到了fx2trt，所以只执行以下命令即可：


git clone https://github.com/pytorch/TensorRT/commits/master
cd py
python3 setup.py install --fx-only

看了下其中FX部分的代码结构，基本没什么变动，就是单独拎了出来。

fx2trt这个工具就是为了配合FX，将FX后的模型转化为TensorRT，大概分为四个步骤：

先trace模型

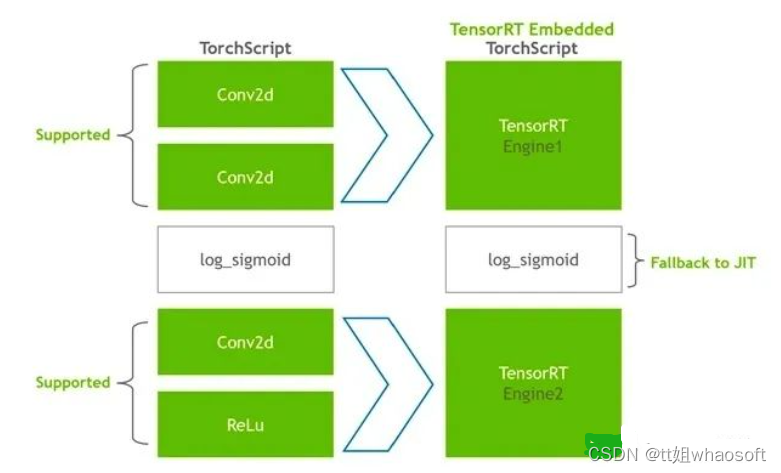

然后split trace后的模型，分为支持trt和不支持trt的部分
将支持trt的部分model转化为trt
然后得到一个新的nn.module，其中subgraph就是一个trt的engine嵌入进去了

看个例子

可以简单看下官方的示例代码，在TensorRT/examples/fx/lower_example.py有一个resnet18的例子。首先获取resnet18的模型，没什么好说的：

model = torchvision.models.resnet18(pretrained=True)

然后通过compile函数来对model进行编译，这个compile函数内部其实就是调用了一个Lowerer类，Lowerer类会根据config配置创建fx2trt的pipeline，之后的torch_tensorrt会统一这个接口，根据fx和ts（torchscript）模型来分别进行compile，不过这里就只说fx了：


# 这里model是nn.module 来自 torchvision.models.resnet18(pretrained=True)
lowered_module = compile(
    module,
    input, # input = [torch.rand(128, 3, 224, 224)
    max_batch_size=conf.batch_size,
    lower_precision=LowerPrecision.FP16 if conf.fp16 else LowerPrecision.FP32,
)

# 其中compile调用了Lowerer，是个help类，搭建fx2trt的pipeline
def compile(
    module: nn.Module,
    input,
    max_batch_size: int = 2048,
    max_workspace_size=1 << 25,
    explicit_batch_dimension=False,
    lower_precision=LowerPrecision.FP16,
    verbose_log=False,
    timing_cache_prefix="",
    save_timing_cache=False,
    cuda_graph_batch_size=-1,
    dynamic_batch=True,
    is_aten=False,
) -> nn.Module:
    lower_setting = LowerSetting(
        max_batch_size=max_batch_size,
        max_workspace_size=max_workspace_size,
        explicit_batch_dimension=explicit_batch_dimension,
        lower_precision=lower_precision,
        verbose_log=verbose_log,
        timing_cache_prefix=timing_cache_prefix,
        save_timing_cache=save_timing_cache,
        cuda_graph_batch_size=cuda_graph_batch_size,
        dynamic_batch=dynamic_batch,
        is_aten=is_aten,
    )
    lowerer = Lowerer.create(lower_setting=lower_setting)
    return lowerer(module, input)

Lowerer.create的时候，根据传递来的lower_setting参数构建pipeline，传递的参数也很容易理解：

比如转换精度，FP16还是FP32
示例输入用于trace以及后续测试
以及一些其他tensorrt常见的参数，比如workspace大小等等

pipeline的话，存在于pass管理器中。上一篇说过FX就是个AI编译器，而编译器中有个概念叫做pass，代表对代码的各种优化，所以FX中的PASS也一样，只不过变化为对模型的各种优化，看了下大概是以下一些：


# 这些pass
def build_trt_lower_pipeline(
        self, input: Input, additional_input: Optional[Input] = None
    ) -> PassManager:
        self._input = input
        self._additional_input = additional_input
        passes = []

        passes.append(self._default_replace_mutable_op_pass())
        passes.append(self._const_fold_pass())
        passes.append(self.graph_optimization_pass())
        passes.append(self._split_pass())
        passes.append(self._trt_lower_pass())

        pm = PassManager.build_from_passlist(passes)
        return pm

上述这些pass操作，其实就是FX中的transform，上一篇也说道过：

Your transform will take in an torch.nn.Module, acquire a Graph from it, do some modifications, and return a new torch.nn.Module. You should think of the torch.nn.Module that your FX transform returns as identical to a regular torch.nn.Module – you can pass it to another FX transform, you can pass it to TorchScript, or you can run it. Ensuring that the inputs and outputs of your FX transform are a torch.nn.Module will allow for composability.

比如replace_mutable_op这个函数，对输入的torch.fx.GraphModule进行修改，修改后recompile()重新构建graphModule，再返回torch.fx.GraphModule：


def replace_mutable_op(module: torch.fx.GraphModule) -> torch.fx.GraphModule:
    if not isinstance(module, torch.fx.GraphModule):
        return module

    # Before any lowering pass, replace mutable ops like torch.fill_
    # Because fx cannot deal with inplace ops
    for n in module.graph.nodes:
        # TODO: add more mutable ops
        if (n.op == "call_method" and n.target == "fill_") or (
            n.op == "call_function" and n.target == torch.fill_
        ):
            # Replace mutable op only if the modified variable
            # is used by the rest of the graph
            # only through this op
            if set(n.args[0].users.keys()) == {n}:
                with module.graph.inserting_after(n):

                    # TODO: move this outside?
                    def fill_with_mul_zero_and_add(*args):
                        return args[0].mul(0.0).add(args[1])

                    new_node = module.graph.create_node(
                        "call_function", fill_with_mul_zero_and_add, args=n.args
                    )
                    n.replace_all_uses_with(new_node)
                    module.graph.erase_node(n)
    module.recompile()
    return module

总之，经过compile的模型内部已经包含trt-engine了，可以直接拿来跑和benchmark：


lowered_module = compile(
    module,
    input,
    max_batch_size=conf.batch_size,
    lower_precision=LowerPrecision.FP16 if conf.fp16 else LowerPrecision.FP32,
)
time = benchmark_torch_function(conf.batch_iter, lambda: lowered_module(*input))

benchmark的结果也很显然，trt模型肯定比原始pytorch快很多，尤其是FP16下，resnet18这种小模型可以提升将近4倍多的QPS：


== Start benchmark iterations
== End benchmark iterations
== Benchmark Result for: Configuration(batch_iter=50, batch_size=128, name='CUDA Eager', trt=False, jit=False, fp16=False, accuracy_rtol=-1)
BS: 128, Time per iter: 31.35ms, QPS: 4082.42, Accuracy: None (rtol=-1)
== Benchmark Result for: Configuration(batch_iter=50, batch_size=128, name='TRT FP32 Eager', trt=True, jit=False, fp16=False, accuracy_rtol=0.001)
BS: 128, Time per iter: 21.53ms, QPS: 5944.90, Accuracy: None (rtol=0.001)
== Benchmark Result for: Configuration(batch_iter=50, batch_size=128, name='TRT FP16 Eager', trt=True, jit=False, fp16=True, accuracy_rtol=0.01)
BS: 128, Time per iter: 7.09ms, QPS: 18056.38, Accuracy: None (rtol=0.01)

运行环境

简单介绍了下Torch-TensorRT，接下来进入正篇。因为写第一篇FX文章比较久了，第二篇也挺久了（好吧我太能拖了），所以写第三篇的时候(2022-10-29)，为了保证文章内容质量...就更新一下测试fx的环境吧。拉的最新环境，torch和torchvision以及torch-tensorrt全部拉成最新，亲手编译的：


torch                   1.14.0a0+gita0c2a7f /root/code/pytorch
torch-tensorrt          1.3.0a0+5a7ac8f3
torch-tensorrt-fx2trt   0.1                 /usr/local/lib/python3.8/dist-packages/torch_tensorrt_fx2trt-0.1-py3.8.egg
torchvision             0.14.0a0+d0d7058    /root/code/vision

虽然FX更新挺快，到现在1.14版本为止，FX依然是个beta。但有好的一点，更新了最新的环境后，之前的代码改动稍稍改动（不超2行）就可以运行。可以说明FX的向下兼容做的挺好，大家可以放心使用。

测试模型

因为之前的模型找不到了，所以需要重新找个模型测试FP32（pytorch）和INT8量化后（pytorch-fx以及TensorRT）的精度。

我去年跑fx2trt的时候使用的是resnet50版本的CenterNet，而且修改了Centernet后面的upsample层，将其输入输出通道设为相同：


# 输入in_channels输出通道out_channels必须一致才可以
nn.ConvTranspose2d(
    in_channels=planes,
    out_channels=planes,
    kernel_size=kernel,
    stride=2,
    padding=padding,
    output_padding=output_padding,
    bias=self.deconv_with_bias))

# groups必须为1才行
up = nn.ConvTranspose2d(
    out_dim, out_dim, f * 2, stride=f, padding=f // 2,
    output_padding=0, groups=1, bias=False)

为什么这样搞，因为TensorRT在量化反卷积的时候有bug，必须满足一定条件的反卷积才可以正常解析（当然，不量化的时候没有问题），看了下issue的反馈，大概在8.5版本会解决大部分关于反卷积的问题（反卷积的问题真的多）。相关issue链接：

https://github.com/NVIDIA/TensorRT/issues/1699
https://github.com/NVIDIA/TensorRT/issues/1519
https://github.com/NVIDIA/TensorRT/issues/2280

所以没办法，只能自己训一个模型，我这里采用resnet50为backbone的CenterNet，除了将模型最后部分反卷积改了下通道数，其余和官方的一致。基于自己的数据集训练了个二分类模型，检测人和手的。

FX2TRT

有了模型，开始进入正题！

上文提到过，新版的FX接口略略微微有一些变动，上一篇中prepare_fx参数backend配置名称变为backend_config；以及converter函数封装了一层新的函数convert_to_reference_fx，也就是将is_reference参数挪到里头了，不再使用convert_fx：


def convert_to_reference_fx(
    graph_module: GraphModule,
    convert_custom_config: Union[ConvertCustomConfig, Dict[str, Any], None] = None,
    _remove_qconfig: bool = True,
    qconfig_mapping: Union[QConfigMapping, Dict[str, Any], None] = None,
    backend_config: Union[BackendConfig, Dict[str, Any], None] = None,
) -> torch.nn.Module:
    torch._C._log_api_usage_once("quantization_api.quantize_fx.convert_to_reference_fx")
    return _convert_fx(
        graph_module,
        is_reference=True,
        convert_custom_config=convert_custom_config,
        _remove_qconfig=_remove_qconfig,
        qconfig_mapping=qconfig_mapping,
        backend_config=backend_config,
    )

其他的没啥变化。

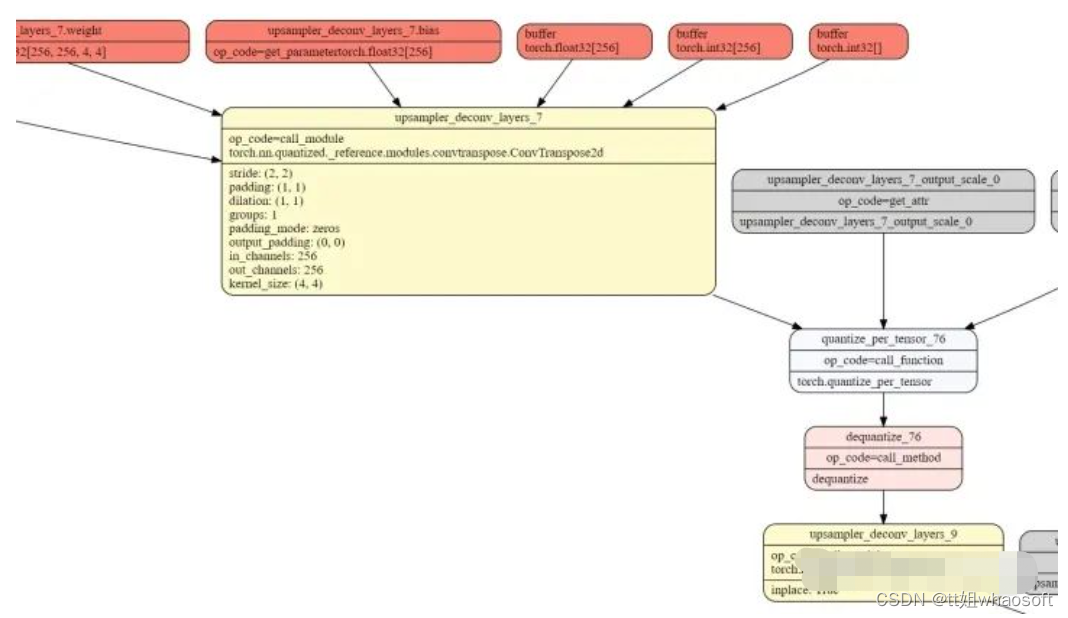

我们将模型通过prepare_fx和convert_to_reference_fx之后,得到了最终的reference量化模型。经过convert_to_reference_fx后的模型，其实是simulator quantization，也就是模拟量化版本。并不包含任何INT8的算子，有的只是Q、DQ操作以及FP32的常规算子，以及我们校准得到的scale和offset用于模拟模型的量化误差。实际模型执行的时候是这样：


def forward(self, input):
    input_1 = input
    # 首先得到量化参数scale和zero-point
    backbone_conv1_input_scale_0 = self.backbone_conv1_input_scale_0
    backbone_conv1_input_zero_point_0 = self.backbone_conv1_input_zero_point_0
    # 然后量化输入
    quantize_per_tensor = torch.quantize_per_tensor(input_1, backbone_conv1_input_scale_0, backbone_conv1_input_zero_point_0, torch.qint8);
    input_1 = backbone_conv1_input_scale_0 = backbone_conv1_input_zero_point_0 = None
    # 然后反量化输入
    dequantize = quantize_per_tensor.dequantize();  quantize_per_tensor = None
    # 实际输入FP32算子的input是反量化后的
    backbone_conv1 = self.backbone.conv1(dequantize);  dequantize = None
    ...
    dequantize_80 = quantize_per_tensor_83.dequantize();  quantize_per_tensor_83 = None
    head_angle_2 = getattr(self.head.angle, "2")(dequantize_80);  dequantize_80 = None
    head_angle_2_output_scale_0 = self.head_angle_2_output_scale_0
    head_angle_2_output_zero_point_0 = self.head_angle_2_output_zero_point_0
    quantize_per_tensor_84 = torch.quantize_per_tensor(head_angle_2, head_angle_2_output_scale_0, head_angle_2_output_zero_point_0, torch.qint8);  head_angle_2 = head_angle_2_output_scale_0 = head_angle_2_output_zero_point_0 = None
    dequantize_81 = quantize_per_tensor_78.dequantize();  quantize_per_tensor_78 = None
    dequantize_82 = quantize_per_tensor_80.dequantize();  quantize_per_tensor_80 = None
    dequantize_83 = quantize_per_tensor_82.dequantize();  quantize_per_tensor_82 = None
    dequantize_84 = quantize_per_tensor_84.dequantize();  quantize_per_tensor_84 = None
    return {'hm': dequantize_81, 'wh': dequantize_82, 'reg': dequantize_83, 'angle': dequantize_84}

这个模型的类型是GraphModule，和nn.Module类似，有对应的forward函数。我们可以直接在Pytorch中执行这个模型测试精度，不过需要注意，这里仅仅是测试模拟的量化模型精度，也是测试校准后得到的scale和offset有没有问题，在转化为TensorRT后精度可能会略有差异，毕竟实际推理框架内部实现的一些算子细节我们是不知道的。简单看一眼上述模型的结构图：

其中，backbone_conv1_input_scale_0和backbone_conv1_input_zero_point_0就是在校准过程中学习到的scale和offset。权重层不需要校准学习，直接就可以算出来（具体细节见上一篇），这里就不赘述了。

这里我对量化后的FX（sim-INT8）和原始的FX模型（FP32）进行了精度的对比，因为Centernet有三个输出：

所以我这里对三个输出都进行了简单的精度计算：


original_fx_model.cuda()
res_fp32 = original_fx_model(data)
res_int8 = quantized_fx(data)
for i in range(len(res_fp32)):
    print(torch.max(torch.abs(res_fp32[i] -  res_int8[i])))

简单粗暴，结果看起来差距有点大，其中wh的最大误差都有26了：


tensor(1.5916, device='cuda:0', grad_fn=<MaxBackward1>)
tensor(26.1865, device='cuda:0', grad_fn=<MaxBackward1>)
tensor(0.1195, device='cuda:0', grad_fn=<MaxBackward1>)

不过如果计算下每个输出的余弦相似度，每个输出的相似度都接近于1：

torch_cosine_similarity:  tensor(1.0000)

大家猜猜看，最终的mAP有没有掉点？

acc_tracer

接下来需要acc_tracer来将reference模型转化为acc版本的模型。

Acc Tracer is inherited from FX symbolic tracer Performs tracing and arg normalization specialized for accelerator lowering.

acc的主要作用是将pytorch中reference版本的op转换为相应的acc-op，一共干了这些事儿：

run的时候，对于TRTInterpreter来说，任务就是遍历graph中的node，然后按照注册好的converter一个一个去转换。这里其实比较巧妙，TRTInterpreter继承了torch.fx.Interpreter，重载了其中的这些方法：

acc_op_map的代码主要在：TensorRT/py/torch_tensorrt/fx/tracer/acc_tracer/acc_ops.py 拿一小段代码看看：


@register_acc_op_properties(AccOpProperty.pointwise, AccOpProperty.unary)
@register_acc_op_mapping(op_and_target=("call_function", nn.functional.relu))
@register_acc_op_mapping(
    op_and_target=("call_function", torch.relu),
    arg_replacement_tuples=[("input", "input")],
)
@register_acc_op_mapping(
    op_and_target=("call_method", "relu"),
    arg_replacement_tuples=[("input", "input")],
)
@register_acc_op
def relu(*, input, inplace=False):
    return nn.functional.relu(input=input, inplace=inplace)

可以看到nn.functional.relu、 torch.relu以及call_method的relu这三种形式，最终都会转化为acc_op.relu。

如果不这样的话，可能需要针对三种情况写三份converter代码，那样就比较麻烦了，代码也会比较冗余。

得到acc版本的model之后，就需要针对acc-op一个一个去转换为trt了。至此，trace的过程就结束了（其实acc_trace的过程细节很多，限于篇幅这里就不说了，之后有机会的话单独介绍下）。

TRTInterpreter

TRTInterpreter继承于torch.fx.Interpreter。

An Interpreter executes an FX graph Node-by-Node. This patterncan be useful for many things, including writing code transformations as well as analysis passes.

关于Interpreter，也在第一篇中介绍过。Interpreter，即解释器，就是以一个比较优雅的方式循环一个Graph的node并且执行它们，并同时顺带完成一些任务。我们可以通过这个实现很多功能，比如替换模型中某个操作，比如模型性能分析等等。而在这里，我们利用TRTInterpreter转换acc_op到trt的op， 首先初始化解释器对象，输入常见的参数，这里我转的是dynamic shape，指定了min、opt和max三个大小，explicit_batch_dimension设为True：


interp = TRTInterpreter(
    quantized_fx,
    [InputTensorSpec(torch.Size([1,3,-1,-1]), torch.float,
                    shape_ranges=[((1, 3, 128, 128), (1, 3, 768, 768), (1, 3, 1024, 1024))], has_batch_dim=True)],
    explicit_batch_dimension=True, explicit_precision=True,
    logger_level=trt.Logger.VERBOSE
    )

然后就可以执行了，run的时候传入具体要转换的精度，以及workspace大小：

 res = interp.run(lower_precision=LowerPrecision.INT8, strict_type_constraints=True, max_workspace_size=4096000000)

首先将要trace的模型所有un-tracable的部分转化为traceable
然后干掉所有assertions和exception的wrappers
整理模型，去掉dead code

对graph中的所有node的args/kwargs做标准化，将部分符合要求的arg移动到kwarg，making default values explicit.

trace前的模型graph：


graph():
    %input_1 : [#users=1] = placeholder[target=input]
    %backbone_base_base_layer_0_input_scale_0 : [#users=1] = get_attr[target=backbone_base_base_layer_0_input_scale_0]
    %backbone_base_base_layer_0_input_zero_point_0 : [#users=1] = get_attr[target=backbone_base_base_layer_0_input_zero_point_0]
    %quantize_per_tensor : [#users=1] = call_function[target=torch.quantize_per_tensor](args = (%input_1, %backbone_base_base_layer_0_input_scale_0, %backbone_base_base_layer_0_input_zero_point_0, torch.qint8), kwargs = {})
    %dequantize : [#users=1] = call_method[target=dequantize](args = (%quantize_per_tensor,), kwargs = {})
    %backbone_base_base_layer_0_0_weight : [#users=1] = get_attr[target=backbone.base.base_layer.0.0.weight]
    %backbone_base_base_layer_0_0_weight_scale : [#users=1] = get_attr[target=backbone.base.base_layer.0.0.weight_scale]
    %backbone_base_base_layer_0_0_weight_zero_point : [#users=1] = get_attr[target=backbone.base.base_layer.0.0.weight_zero_point]
    %quantize_per_channel : [#users=1] = call_function[target=torch.quantize_per_channel](args = (%backbone_base_base_layer_0_0_weight, %backbone_base_base_layer_0_0_weight_scale, %backbone_base_base_layer_0_0_weight_zero_point, 0, torch.qint8), kwargs = {})
    %dequantize_1 : [#users=1] = call_method[target=dequantize](args = (%quantize_per_channel,), kwargs = {})
    %backbone_base_base_layer_0_0_bias : [#users=1] = get_attr[target=backbone.base.base_layer.0.0.bias]
    %conv2d : [#users=1] = call_function[target=torch.conv2d](args = (%dequantize, %dequantize_1, %backbone_base_base_layer_0_0_bias, (1, 1), (3, 3), (1, 1), 1), kwargs = {})
    %relu : [#users=1] = call_function[target=torch.nn.functional.relu](args = (%conv2d,), kwargs = {inplace: True})
    %backbone_base_base_layer_0_scale_0 : [#users=1] = get_attr[target=backbone_base_base_layer_0_scale_0]
    %backbone_base_base_layer_0_zero_point_0 : [#users=1] = get_attr[target=backbone_base_base_layer_0_zero_point_0]
    %quantize_per_tensor_1 : [#users=1] = call_function[target=torch.quantize_per_tensor](args = (%relu, %backbone_base_base_layer_0_scale_0, %backbone_base_base_layer_0_zero_point_0, torch.qint8), kwargs = {})
 ...

trace后的模型graph：


graph():
    %input_1 : [#users=1] = placeholder[target=input]
    %backbone_base_base_layer_0_input_scale_0 : [#users=1] = get_attr[target=backbone_base_base_layer_0_input_scale_0]
    %backbone_base_base_layer_0_input_zero_point_0 : [#users=1] = get_attr[target=backbone_base_base_layer_0_input_zero_point_0]
    %quantize_per_tensor_92 : [#users=1] = call_function[target=torch_tensorrt.fx.tracer.acc_tracer.acc_ops.quantize_per_tensor](args = (), kwargs = {input: %input_1, acc_out_ty: (None, torch.qint8, None, None, None, None, {scale: %backbone_base_base_layer_0_input_scale_0, zero_point: %backbone_base_base_layer_0_input_zero_point_0})})
    %dequantize_153 : [#users=1] = call_function[target=torch_tensorrt.fx.tracer.acc_tracer.acc_ops.dequantize](args = (), kwargs = {input: %quantize_per_tensor_92})
    %backbone_base_base_layer_0_0_weight : [#users=1] = get_attr[target=backbone.base.base_layer.0.0.weight]
    %backbone_base_base_layer_0_0_weight_scale : [#users=1] = get_attr[target=backbone.base.base_layer.0.0.weight_scale]
    %backbone_base_base_layer_0_0_weight_zero_point : [#users=1] = get_attr[target=backbone.base.base_layer.0.0.weight_zero_point]
    %quantize_per_channel_61 : [#users=1] = call_function[target=torch_tensorrt.fx.tracer.acc_tracer.acc_ops.quantize_per_channel](args = (), kwargs = {input: %backbone_base_base_layer_0_0_weight, acc_out_ty: (None, torch.qint8, None, None, None, None, {scale: %backbone_base_base_layer_0_0_weight_scale, zero_point: %backbone_base_base_layer_0_0_weight_zero_point, axis: 0})})
    %dequantize_154 : [#users=1] = call_function[target=torch_tensorrt.fx.tracer.acc_tracer.acc_ops.dequantize](args = (), kwargs = {input: %quantize_per_channel_61})
    %backbone_base_base_layer_0_0_bias : [#users=1] = get_attr[target=backbone.base.base_layer.0.0.bias]
    %conv2d_55 : [#users=1] = call_function[target=torch_tensorrt.fx.tracer.acc_tracer.acc_ops.conv2d](args = (), kwargs = {input: %dequantize_153, weight: %dequantize_154, bias: %backbone_base_base_layer_0_0_bias, stride: (1, 1), padding: (3, 3), dilation: (1, 1), groups: 1})
    %relu_48 : [#users=1] = call_function[target=torch_tensorrt.fx.tracer.acc_tracer.acc_ops.relu](args = (), kwargs = {input: %conv2d_55, inplace: True})
    %backbone_base_base_layer_0_scale_0 : [#users=1] = get_attr[target=backbone_base_base_layer_0_scale_0]
    %backbone_base_base_layer_0_zero_point_0 : [#users=1] = get_attr[target=backbone_base_base_layer_0_zero_point_0]
    %quantize_per_tensor_93 : [#users=1] = call_function[target=torch_tensorrt.fx.tracer.acc_tracer.acc_ops.quantize_per_tensor](args = (), kwargs = {input: %relu_48, acc_out_ty: (None, torch.qint8, None, None, None, None, {scale: %backbone_base_base_layer_0_scale_0, zero_point: %backbone_base_base_layer_0_zero_point_0})})

可以看到原始版本的dequantize转换为了torch_tensorrt.fx.tracer.acc_tracer.acc_ops.dequantize，为什么要这么干呢，有两点原因：

将一些相同功能的op（ PyTorch ops and builtin ops ），比如 . torch.add, builtin.add and torch.Tensor.add 等等，就可以一并都转化为acc.add
Move args and kwargs into kwargs only for converting simplicity

而run函数，遍历node的过程是在父类Interpreter中运行：


# torch/fx/interpreter.py
for node in self.module.graph.nodes:
    if node in self.env:
        # Short circuit if we have this value. This could
        # be used, for example, for partial evaluation
        # where the caller has pre-populated `env` with
        # values for a subset of the program.
        continue

    try:
        self.env[node] = self.run_node(node)
    except Exception as e:
        msg = f"While executing {node.format_node()}"
        msg = '{}\n\n{}'.format(e.args[0], msg) if e.args else str(msg)
        msg += f"\nOriginal traceback:\n{node.stack_trace}"
        e.args = (msg,) + e.args[1:]
        if isinstance(e, KeyError):
            raise RuntimeError(*e.args)
        raise

    if self.garbage_collect_values:
        for to_delete in self.user_to_last_uses.get(node, []):
            del self.env[to_delete]

    if node.op == 'output':
        output_val = self.env[node]
        return self.module.graph.process_outputs(output_val) if enable_io_processing else output_val

但是run_node因为重载了，所以会调用子类TRTInterpreter中的方法（我们之后也可以通过这种方式实现自己的解释器，去做一些功能），最终会根据不同node的类型，调用不同的node方法，比如call_module、call_function、call_method这仨，表示FX中的三种IR，每个函数中都会调用CONVERTERS来获取转换op：


def call_module(self, target, args, kwargs):
    assert isinstance(target, str)
    submod = self.fetch_attr(target)
    submod_type = getattr(submod, "_base_class_origin", type(submod))
    converter = CONVERTERS.get(submod_type)

    if not converter:
        raise RuntimeError(
            f"Conversion of module of type {submod_type} not currently supported!"
        )

    assert self._cur_node_name is not None
    return converter(self.network, submod, args, kwargs, self._cur_node_name)

def call_function(self, target, args, kwargs):
    converter = CONVERTERS.get(target)
    if not converter:
        raise RuntimeError(
            f"Conversion of function {torch.typename(target)} not currently supported!"
        )

    assert self._cur_node_name is not None
    return converter(self.network, target, args, kwargs, self._cur_node_name)

def call_method(self, target, args, kwargs):
    assert isinstance(target, str)
    converter = CONVERTERS.get(target)

    if not converter:
        raise RuntimeError(
            f"Conversion of method {target} not currently supported!"
        )

    assert self._cur_node_name is not None
    return converter(self.network, target, args, kwargs, self._cur_node_name)

转换op的注册代码在TensorRT/py/torch_tensorrt/fx/converters/acc_ops_converters.py中，就拿卷积来说，每一个acc-op对应一个converter，每个converter函数会调用trt的api构建网络：


@tensorrt_converter(acc_ops.conv3d)
@tensorrt_converter(acc_ops.conv2d)
def acc_ops_convnd(
    network: TRTNetwork,
    target: Target,
    args: Tuple[Argument, ...],
    kwargs: Dict[str, Argument],
    name: str,
) -> Union[TRTTensor, Sequence[TRTTensor]]:
    input_val = kwargs["input"]

    if not isinstance(input_val, TRTTensor):
        raise RuntimeError(
            f"Conv received input {input_val} that is not part "
            "of the TensorRT region!"
        )

    if has_dynamic_shape(input_val.shape):
        assert input_val.shape[1] != -1, "Channel dim can't be dynamic for convolution."

    # for now we'll assume bias is constant Tensor or None,
    # and bias being ITensor is not supported in TensorRT api
    # right now
    if kwargs["bias"] is not None and not isinstance(kwargs["bias"], torch.Tensor):
        raise RuntimeError(
            f"linear {name} has bias of type {type(kwargs['bias'])}, Expect Optional[Tenosr]"
        )
    bias = to_numpy(kwargs["bias"])  # type: ignore[arg-type]

    if network.has_explicit_precision:
        weight = get_trt_tensor(network, kwargs["weight"], f"{name}_weight")
        weight_shape = tuple(kwargs["weight"].shape)  # type: ignore[union-attr]
        # will need to use uninitialized weight and set it later to support
        # ITensor weights
        dummy_weight = trt.Weights()
        layer = network.add_convolution_nd(
            input=input_val,
            num_output_maps=weight.shape[0],
            kernel_shape=weight.shape[2:],
            kernel=dummy_weight,
            bias=bias,
        )

        layer.set_input(1, weight)
    else:
        if not isinstance(kwargs["weight"], torch.Tensor):
            raise RuntimeError(
                f"linear {name} has weight of type {type(kwargs['weight'])}, Expect Optional[Tenosr]"
            )
        weight = to_numpy(kwargs["weight"])
        layer = network.add_convolution_nd(
            input=input_val,
            num_output_maps=weight.shape[0],
            kernel_shape=weight.shape[2:],
            kernel=weight,
            bias=bias,
        )

    set_layer_name(layer, target, name)
    layer.stride_nd = kwargs["stride"]
    layer.padding_nd = kwargs["padding"]
    layer.dilation_nd = kwargs["dilation"]
    if kwargs["groups"] is not None:
        layer.num_groups = kwargs["groups"]

    return layer.get_output(0)

构建好网络之后，设置一些build参数，就可以进行build了。

engine = self.builder.build_engine(self.network, builder_config) build完之后，传入TRTModule，就可以直接调用trt_mod来验证精度了。


engine, input_names, output_names = res.engine, res.input_names, res.output_names
trt_mod = TRTModule(engine, input_names, output_names)

这里我验证了这个模型的精度，一共是两个类别，训练图像4w多，校准用了512张图片，评价的分数阈值是0.1，NMS阈值0.2：量化前指标：


|   AP   |  AP50  |  AP60  |  APs   |  APm   |  APl   |
|:------:|:------:|:------:|:------:|:------:|:------:|
| 62.745 | 95.430 | 76.175 | 54.004 | 66.575 | 63.692 |

量化后指标：


|   AP   |  AP50  |  AP60  |  APs   |  APm   |  APl   |
|:------:|:------:|:------:|:------:|:------:|:------:|
| 60.340 | 95.410 | 70.561 | 50.154 | 64.969 | 62.009 |

量化后转化为TensorRT的指标：


|   AP   |  AP50  |  AP60  |  APs   |  APm   |  APl   |
|:------:|:------:|:------:|:------:|:------:|:------:|
| 60.355 | 95.404 | 70.412 | 50.615 | 64.763 | 61.322 |

嗯，AP降了2个点，但是AP50降得不多，还好还好。再看一下速度，在3080显卡上，一帧需要3.8ms，相比FP16的4.8ms貌似快了一些，但貌似还不够快。

简单跑下trt的隐式量化（implict mode ）模式，大概就是先将Centernet模型转化为ONNX，然后再通过使用trtexec强制指定int8（这里不看精度，不传入校准图片，仅仅是为了测试下int8的速度），然后发现速度竟然只需3.1ms。

速度相差了不少，想都不用想可能FX转化为TRT的时候，肯定有些层没有优化到极致。那就对比下两个engine的网络结构图，首先是implict mode下的engine：


[03/07/2022-11:34:20] [I]                                      Conv_101 + Add_103 + Relu_104       16.09           0.0215      0.7
[03/07/2022-11:34:20] [I]                                                Conv_105 + Relu_106       14.89           0.0199      0.6
[03/07/2022-11:34:20] [I]                                                Conv_107 + Relu_108       20.96           0.0280      0.9
[03/07/2022-11:34:20] [I]                                      Conv_109 + Add_110 + Relu_111       15.18           0.0203      0.6
[03/07/2022-11:34:20] [I]                                                Conv_112 + Relu_113       14.31           0.0191      0.6
[03/07/2022-11:34:20] [I]                                                Conv_114 + Relu_115       20.82           0.0278      0.9
[03/07/2022-11:34:20] [I]                                      Conv_116 + Add_117 + Relu_118       15.16           0.0202      0.6
[03/07/2022-11:34:20] [I]                                                           Conv_119       40.61           0.0542      1.7
[03/07/2022-11:34:20] [I]              ConvTranspose_120 + BatchNormalization_121 + Relu_122       31.20           0.0416      1.3
[03/07/2022-11:34:20] [I]              ConvTranspose_123 + BatchNormalization_124 + Relu_125      110.56           0.1476      4.7
[03/07/2022-11:34:20] [I]              ConvTranspose_126 + BatchNormalization_127 + Relu_128      509.55           0.6803     21.7
[03/07/2022-11:34:20] [I]  Conv_129 + Relu_130 || Conv_132 + Relu_133 || Conv_135 + Relu_136      197.13           0.2632      8.4
[03/07/2022-11:34:20] [I]               Reformatting CopyNode for Input Tensor 0 to Conv_131       13.22           0.0177      0.6
[03/07/2022-11:34:20] [I]                                                           Conv_131       12.35           0.0165      0.5
[03/07/2022-11:34:20] [I]               Reformatting CopyNode for Input Tensor 0 to Conv_134       13.12           0.0175      0.6
[03/07/2022-11:34:20] [I]                                                           Conv_134       12.14           0.0162      0.5
[03/07/2022-11:34:20] [I]               Reformatting CopyNode for Input Tensor 0 to Conv_137       13.07           0.0175      0.6
[03/07/2022-11:34:20] [I]                                                           Conv_137       11.99           0.0160      0.5
[03/07/2022-11:34:20] [I]                                                              Total     2352.92           3.1414    100.0

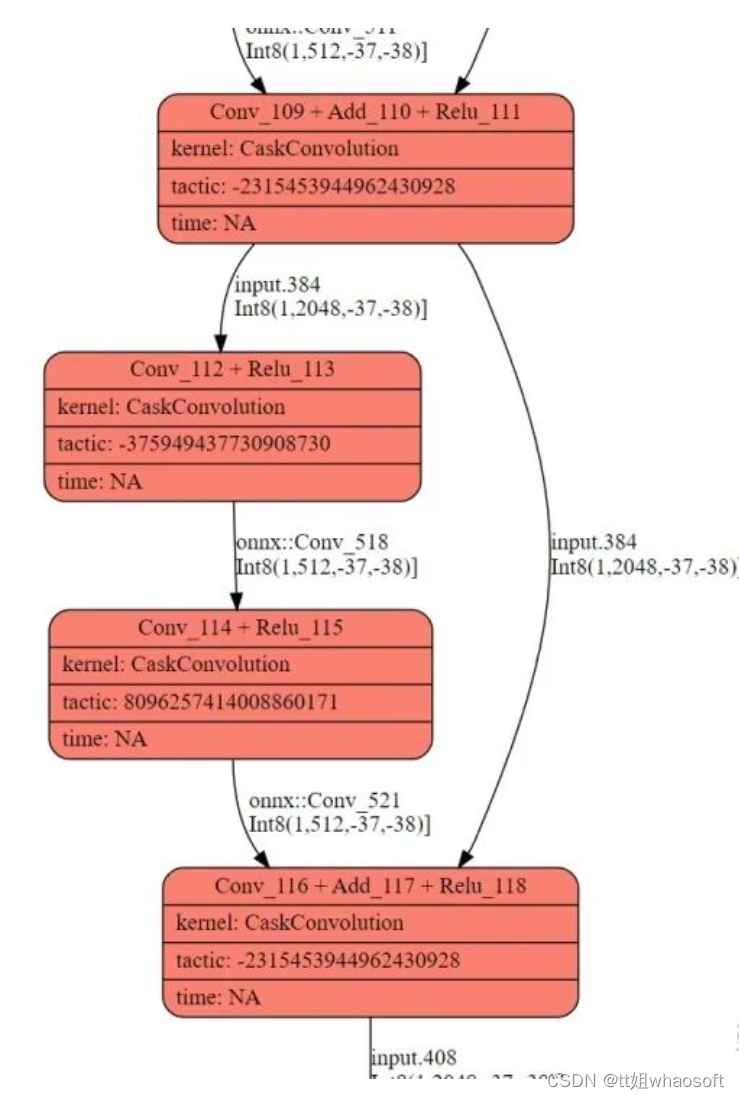

可以看到该融合的都融合了，尤其是 Conv_116 + Add_117 + Relu_118以及ConvTranspose_120 + BatchNormalization_121 + Relu_122和Conv_129 + Relu_130 || Conv_132 + Relu_133 || Conv_135 + Relu_136，都是提速很大的融合，下图是通过trt-engine生成时候产出的log画的图：

再看下刚才经过FX转换成TRT模型的网络结构：


[03/03/2022-14:46:31] [I]                                                                                                   add_29 + relu_97        8.90           0.0137      0.4
[03/03/2022-14:46:31] [I]   quantize_per_channel_110_input + (Unnamed Layer* 592) [Constant]_output_per_channel_quant + conv2d_107 + relu_98       12.88           0.0199      0.5
[03/03/2022-14:46:31] [I]   quantize_per_channel_111_input + (Unnamed Layer* 603) [Constant]_output_per_channel_quant + conv2d_108 + relu_99       19.11           0.0295      0.8
[03/03/2022-14:46:31] [I]             quantize_per_channel_112_input + (Unnamed Layer* 614) [Constant]_output_per_channel_quant + conv2d_109       12.09           0.0187      0.5
[03/03/2022-14:46:31] [I]                                                                                                  add_30 + relu_100        8.84           0.0136      0.4
[03/03/2022-14:46:31] [I]  quantize_per_channel_113_input + (Unnamed Layer* 630) [Constant]_output_per_channel_quant + conv2d_110 + relu_101       12.61           0.0195      0.5
[03/03/2022-14:46:31] [I]  quantize_per_channel_114_input + (Unnamed Layer* 641) [Constant]_output_per_channel_quant + conv2d_111 + relu_102       18.68           0.0288      0.8
[03/03/2022-14:46:31] [I]             quantize_per_channel_115_input + (Unnamed Layer* 652) [Constant]_output_per_channel_quant + conv2d_112       12.11           0.0187      0.5
[03/03/2022-14:46:31] [I]                                                                                                  add_31 + relu_103        8.84           0.0136      0.4
[03/03/2022-14:46:31] [I]             quantize_per_channel_116_input + (Unnamed Layer* 668) [Constant]_output_per_channel_quant + conv2d_113       37.40           0.0577      1.5
[03/03/2022-14:46:31] [I]     quantize_per_channel_117_input + (Unnamed Layer* 678) [Constant]_output_per_channel_quant + conv_transpose2d_3       30.68           0.0474      1.2
[03/03/2022-14:46:31] [I]                                                                                                      PWN(relu_104)        4.73           0.0073      0.2
[03/03/2022-14:46:31] [I]     quantize_per_channel_118_input + (Unnamed Layer* 693) [Constant]_output_per_channel_quant + conv_transpose2d_4      102.36           0.1580      4.2
[03/03/2022-14:46:31] [I]                                                                                                      PWN(relu_105)       10.18           0.0157      0.4
[03/03/2022-14:46:31] [I]     quantize_per_channel_119_input + (Unnamed Layer* 708) [Constant]_output_per_channel_quant + conv_transpose2d_5      447.84           0.6911     18.2
[03/03/2022-14:46:31] [I]                                                                                                      PWN(relu_106)       34.68           0.0535      1.4
[03/03/2022-14:46:31] [I]  quantize_per_channel_120_input + (Unnamed Layer* 723) [Constant]_output_per_channel_quant + conv2d_114 + relu_107       65.06           0.1004      2.6
[03/03/2022-14:46:31] [I]  quantize_per_channel_122_input + (Unnamed Layer* 742) [Constant]_output_per_channel_quant + conv2d_116 + relu_108       64.46           0.0995      2.6
[03/03/2022-14:46:31] [I]  quantize_per_channel_124_input + (Unnamed Layer* 761) [Constant]_output_per_channel_quant + conv2d_118 + relu_109       64.35           0.0993      2.6
[03/03/2022-14:46:31] [I]             quantize_per_channel_121_input + (Unnamed Layer* 734) [Constant]_output_per_channel_quant + conv2d_115       11.23           0.0173      0.5
[03/03/2022-14:46:31] [I]             quantize_per_channel_123_input + (Unnamed Layer* 753) [Constant]_output_per_channel_quant + conv2d_117       11.16           0.0172      0.5
[03/03/2022-14:46:31] [I]             quantize_per_channel_125_input + (Unnamed Layer* 772) [Constant]_output_per_channel_quant + conv2d_119       11.20           0.0173      0.5
[03/03/2022-14:46:31] [I]                        Reformatting CopyNode for Input Tensor 0 to (Unnamed Layer* 741) [Quantize]_output_.dequant        6.92           0.0107      0.3
[03/03/2022-14:46:31] [I]                                                                    (Unnamed Layer* 741) [Quantize]_output_.dequant        4.45           0.0069      0.2
[03/03/2022-14:46:31] [I]                        Reformatting CopyNode for Input Tensor 0 to (Unnamed Layer* 760) [Quantize]_output_.dequant        6.34           0.0098      0.3
[03/03/2022-14:46:31] [I]                                                                    (Unnamed Layer* 760) [Quantize]_output_.dequant        4.56           0.0070      0.2
[03/03/2022-14:46:31] [I]                        Reformatting CopyNode for Input Tensor 0 to (Unnamed Layer* 779) [Quantize]_output_.dequant        6.00           0.0093      0.2
[03/03/2022-14:46:31] [I]                                                                    (Unnamed Layer* 779) [Quantize]_output_.dequant        4.35           0.0067      0.2
[03/03/2022-14:46:31] [I]                                                                                                              Total     2464.87           3.8038    100.0

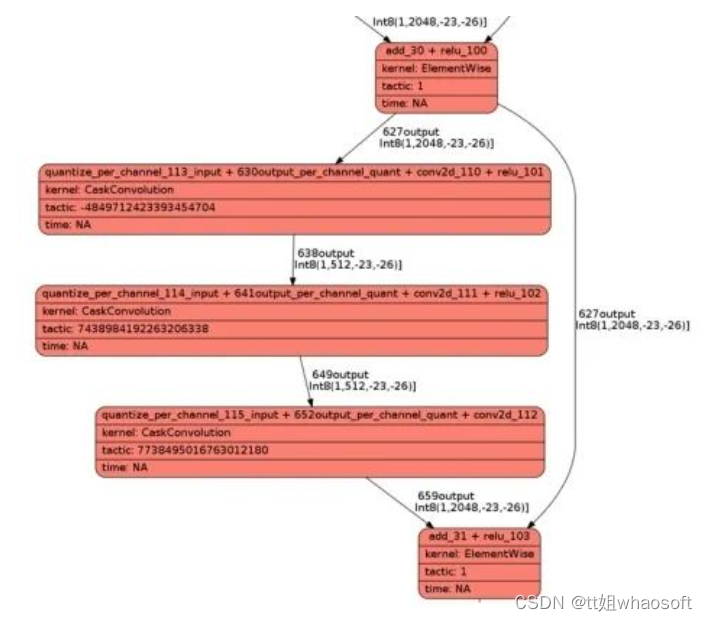

可以发现没有Conv_116 + Add_117 + Relu_118以及后续的ConvTranspose_120 + BatchNormalization_121 + Relu_122和Conv_129 + Relu_130 || Conv_132 + Relu_133 || Conv_135 + Relu_136优化，这部分多消耗了0.6ms的时间：

为什么会这样呢，仔细观察了下FX的模型结构，发现这里多了一个Q、DQ的操作，对于TensorRT来说，不恰当位置的QDQ会导致TensorRT在量化的时候优化不彻底。

所以理想的应该是这种的，BN层紧接着Add，中间米有QDQ操作，这样TRT会把conv+bn+add以及后续的relu直接融合成Conv_116 + Add_117 + Relu_118：

另外还有一点，旧版的FX在fuse的时候（第二篇有说），反卷积后续的BN层融合，这个也会对后续的量化造成一些干扰，导致优化不彻底，把这些都解决后TRT就可以正常优化了。

如何批量将多的QDQ操作干掉呢，这个利用刚才介绍的interpreter就OK了，在propagate的时候，将add节点的args直接修改为正确的节点即可，一共17个，批量修改即可：


def propagate(self, *args):
    args_iter = iter(args)
    env : Dict[str, Node] = {}

    def load_arg(a):
        return fx.graph.map_arg(a, lambda n: env[n.name])

    def fetch_attr(target : str):
        target_atoms = target.split('.')
        attr_itr = self.mod
        for i, atom in enumerate(target_atoms):
            if not hasattr(attr_itr, atom):
                raise RuntimeError(f"Node referenced nonexistant target {'.'.join(target_atoms[:i])}")
            attr_itr = getattr(attr_itr, atom)
        return attr_itr

    for node in self.graph.nodes:
        # 这里修改
        if "add" in node.name:
            node.args = (self.change_list[node.name], node.args[1])
 # 修改完之后，需要将置空的节点删除
    self.mod.graph.eliminate_dead_code()
 # 更新graph
    self.mod.recompile()

    return

这样就OK了，修改后的add与上一个conv层（这里BN被conv吸进去了）之间就没有QDQ的操作：

同样，反卷积也和BN层合并了： whaosoft aiot http://143ai.com

将修改后的fx模型，再一次经过TensorRT的转换，再一次benchmark一下：


# 修改网络之前的
=== Performance summary ===
Throughput: 260.926 qps
Latency: min = 4.91473 ms, max = 5.23787 ms, mean = 4.97783 ms, median = 4.97583 ms, percentile(99%) = 5.22012 ms
End-to-End Host Latency: min = 4.98529 ms, max = 8.08485 ms, mean = 7.56827 ms, median = 7.58014 ms, percentile(99%) = 8.06438 ms
Enqueue Time: min = 0.375031 ms, max = 0.717957 ms, mean = 0.394493 ms, median = 0.391724 ms, percentile(99%) = 0.470032 ms
H2D Latency: min = 1.03088 ms, max = 1.09827 ms, mean = 1.03257 ms, median = 1.03235 ms, percentile(99%) = 1.03613 ms
GPU Compute Time: min = 3.75397 ms, max = 4.07245 ms, mean = 3.81574 ms, median = 3.81421 ms, percentile(99%) = 4.05913 ms
D2H Latency: min = 0.125977 ms, max = 0.153076 ms, mean = 0.129512 ms, median = 0.129333 ms, percentile(99%) = 0.131836 ms
Total Host Walltime: 3.01235 s
Total GPU Compute Time: 2.99917 s
Explanations of the performance metrics are printed in the verbose logs.

# 修改网络之后
=== Performance summary ===
Throughput: 305.313 qps
Latency: min = 4.35956 ms, max = 4.64665 ms, mean = 4.41392 ms, median = 4.40918 ms, percentile(99%) = 4.62846 ms
End-to-End Host Latency: min = 4.401 ms, max = 6.90311 ms, mean = 6.43806 ms, median = 6.43774 ms, percentile(99%) = 6.88329 ms
Enqueue Time: min = 0.320801 ms, max = 0.559082 ms, mean = 0.334164 ms, median = 0.330078 ms, percentile(99%) = 0.486328 ms
H2D Latency: min = 1.03186 ms, max = 1.03824 ms, mean = 1.03327 ms, median = 1.0332 ms, percentile(99%) = 1.03638 ms
GPU Compute Time: min = 3.20001 ms, max = 3.48364 ms, mean = 3.25109 ms, median = 3.24609 ms, percentile(99%) = 3.46623 ms
D2H Latency: min = 0.126404 ms, max = 0.13208 ms, mean = 0.129566 ms, median = 0.129395 ms, percentile(99%) = 0.13147 ms
Total Host Walltime: 3.01003 s
Total GPU Compute Time: 2.98775 s
Explanations of the performance metrics are printed in the verbose logs.

发现速度从3.8ms->3.2ms了，提升了0.6ms，QPS也提升了15%，当然精度没有变化，此时TensorRT的log显示该融合的都正确融合了。

不过我好奇的是，现在3.2ms，比上述implict mode下的直接通过trtexec量化的engine的3.1ms，还慢0.1ms。于是我尝试使用trtexec，加入校准数据去量化这个模型，发现速度又变为3.2ms了，目前尚不清楚原因，如果有知道的小伙伴欢迎留言。

到目前为止，我们成功使用FX后训练量化了一个模型，并且转化为了TensorRT，精度和速度也比较符合预期！

需要符合TensorRT搭建network的形式

如果遇到模型出来的节点不对、有腾空的节点（即节点输出不是任一层的输入也不是模型的输出）、有错误引用的结点（结点获取某些属性是不存在的，例如backbone_base_fc_bias = self.backbone.base.fc.bias，其中fc是一个ConvRelu2D的）。这个时候TRT构建的时候会报错：Error Code 4: Internal Error ([DECONVOLUTION]-[acc_ops.conv_transpose2d]-[conv_transpose2d_3]: Missing Dequantization layer \- 2nd input to a weighted-layer must include exactly one DQ layer.)。当然也有可能是TensorRT的bug，修改节点的FX网络，在TensorRT-8.2版本以上就没问题，但是TensorRT-8.0.1.6下，就会构建出匪夷所思的模型（下面显示的模型结构，INT8和FP32的节点错乱）：


Layer(CaskConvolution): quantize_per_channel_106_input + 492output_per_channel_quant + conv2d_103 + relu_95, Tactic: 805889586762897346, 489output[Int8(1,1024,-26,-29)] -> 500output[Int8(1,512,-26,-29)]
Layer(CaskConvolution): quantize_per_channel_109_input + 520output_per_channel_quant + conv2d_106, Tactic: 7738495016763012180, 489output[Int8(1,1024,-26,-29)] -> 527output[Int8(1,2048,-50,-51)]
Layer(CaskConvolution): quantize_per_channel_107_input + 503output_per_channel_quant + conv2d_104 + relu_96, Tactic: 6781129591847482048, 500output[Int8(1,512,-26,-29)] -> 511output[Int8(1,512,-50,-51)]
Layer(CaskConvolution): quantize_per_channel_108_input + 514output_per_channel_quant + conv2d_105 + add_29 + relu_97, Tactic: 8234775147403903473, 511output[Int8(1,512,-50,-51)], 527output[Int8(1,2048,-50,-51)] -> 533output[Int8(1,2048,-50,-51)]
Layer(CudnnConvolution): quantize_per_channel_110_input + 536output_per_channel_quant + 538output_.dequant + conv2d_107 + relu_98, Tactic: 1, 535output[Float(1,2048,-50,-51)] -> 542Activation]_output[Float(1,512,-50,-51)]
Layer(Scale): 542Activation]_output_per_tensor_quant, Tactic: 0, 542Activation]_output[Float(1,512,-50,-51)] -> 544output[Int8(1,512,-50,-51)]
Layer(CaskConvolution): quantize_per_channel_111_input + 547output_per_channel_quant + conv2d_108 + relu_99, Tactic: 7438984192263206338, 544output[Int8(1,512,-50,-51)] -> 555output[Int8(1,512,-50,-51)]
Layer(CaskConvolution): quantize_per_channel_112_input + 558output_per_channel_quant + conv2d_109 + add_30 + relu_100, Tactic: 8234775147403903473, 555output[Int8(1,512,-50,-51)], 533output[Int8(1,2048,-50,-51)] -> 567output[Int8(1,2048,-50,-51)]
Layer(CudnnConvolution): quantize_per_channel_113_input + 570output_per_channel_quant + 572output_.dequant + conv2d_110 + relu_101, Tactic: 1, 569output[Float(1,2048,-50,-51)] -> 576Activation]_output[Float(1,512,-50,-51)]
Layer(Scale): 576Activation]_output_per_tensor_quant, Tactic: 0, 576Activation]_output[Float(1,512,-50,-51)] -> 578output[Int8(1,512,-50,-51)]
Layer(CaskConvolution): quantize_per_channel_114_input + 581output_per_channel_quant + conv2d_111 + relu_102, Tactic: 7438984192263206338, 578output[Int8(1,512,-50,-51)] -> 589output[Int8(1,512,-50,-51)]
Layer(CaskConvolution): quantize_per_channel_115_input + 592output_per_channel_quant + conv2d_112 + add_31 + relu_103, Tactic: 8234775147403903473, 589output[Int8(1,512,-50,-51)], 567output[Int8(1,2048,-50,-51)] -> 601output[Int8(1,2048,-50,-51)]

engine是能构建出来，但是速度很慢，精度全无，对于我们的debug更造成了一些困扰和难度。

FX2TRT的另一种方式

TensorRT有显式量化（explicit mod）和隐式量化（implict mode ）两种方式，我们刚才用的是显式量化，即利用QDQ显式声明需要量化的节点，我们也可以用过隐式量化走FX去转TensorRT，这个时候就不能转reference版本的模型，不是模拟量化，而是实际算子就是INT8的模型，quantized_fx = convert_fx(model.fx_model)。

Pytorch有CPU端的INT8操作，实际中模型调用的是torch.nn.quantized.modules.conv.Conv2d算子，在转trt的时候，会调用以下的转换代码：


@tensorrt_converter(torch.nn.quantized.modules.conv.Conv2d)
def quantized_conv2d(network, submod, args, kwargs, layer_name):
    input_val = args[0]

    if not isinstance(input_val, trt.tensorrt.ITensor):
        raise RuntimeError(
            f"Quantized Conv2d received input {input_val} that is not part "
            "of the TensorRT region!"
        )

    return common_conv(
        network,
        submod,
        dimension=2,
        input_val=input_val,
        layer_name=layer_name,
        is_quantized=True,
    )

过程中我们会传入每一层激活值的scale和zero_point，但是weight还是由tensorrt内部进行校准的：


if is_quantized:
    # Assume the dtype of activation is torch.quint8
    mark_as_int8_layer(
        layer, get_dyn_range(mod.scale, mod.zero_point, torch.quint8)
    )

这里就不演示了，写不动了。

提一嘴TRTModule类

FX2TRT中，最终构造出来的engine是由这个类进行管理，这个类对engine进行了封装，我们在调用该类对象的时候，就和调用普通nn.module一样，非常方便。

可以通过代码看下TRTModule的细节，值得看。


# torch_tensorrt/fx/trt_module.py

class TRTModule(torch.nn.Module):
    def __init__(
        self, engine=None, input_names=None, output_names=None, cuda_graph_batch_size=-1
    ):
        super(TRTModule, self).__init__()
        self._register_state_dict_hook(TRTModule._on_state_dict)
        self.engine = engine
        self.input_names = input_names
        self.output_names = output_names
        self.cuda_graph_batch_size = cuda_graph_batch_size
        self.initialized = False

        if engine:
            self._initialize()

    def _initialize(self):
        self.initialized = True
        self.context = self.engine.create_execution_context()

        # Indices of inputs/outputs in the trt engine bindings, in the order
        # as they are in the original PyTorch model.
        self.input_binding_indices_in_order: Sequence[int] = [
            self.engine.get_binding_index(name) for name in self.input_names
        ]
        self.output_binding_indices_in_order: Sequence[int] = [
            self.engine.get_binding_index(name) for name in self.output_names
        ]
        primary_input_outputs = set()
        primary_input_outputs.update(self.input_binding_indices_in_order)
        primary_input_outputs.update(self.output_binding_indices_in_order)
        self.hidden_output_binding_indices_in_order: Sequence[int] = []
        self.hidden_output_names: Sequence[str] = []
        for i in range(
            self.engine.num_bindings // self.engine.num_optimization_profiles
        ):
            if i not in primary_input_outputs:
                self.hidden_output_binding_indices_in_order.append(i)
                self.hidden_output_names.append(self.engine.get_binding_name(i))

        assert (self.engine.num_bindings // self.engine.num_optimization_profiles) == (
            len(self.input_names)
            + len(self.output_names)
            + len(self.hidden_output_names)
        )

        self.input_dtypes: Sequence[torch.dtype] = [
            torch_dtype_from_trt(self.engine.get_binding_dtype(idx))
            for idx in self.input_binding_indices_in_order
        ]
        self.input_shapes: Sequence[Sequence[int]] = [
            tuple(self.engine.get_binding_shape(idx))
            for idx in self.input_binding_indices_in_order
        ]
        self.output_dtypes: Sequence[torch.dtype] = [
            torch_dtype_from_trt(self.engine.get_binding_dtype(idx))
            for idx in self.output_binding_indices_in_order
        ]
        self.output_shapes = [
            tuple(self.engine.get_binding_shape(idx))
            if self.engine.has_implicit_batch_dimension
            else tuple()
            for idx in self.output_binding_indices_in_order
        ]
        self.hidden_output_dtypes: Sequence[torch.dtype] = [
            torch_dtype_from_trt(self.engine.get_binding_dtype(idx))
            for idx in self.hidden_output_binding_indices_in_order
        ]
        self.hidden_output_shapes = [
            tuple(self.engine.get_binding_shape(idx))
            if self.engine.has_implicit_batch_dimension
            else tuple()
            for idx in self.hidden_output_binding_indices_in_order
        ]

    def _check_initialized(self):
        if not self.initialized:
            raise RuntimeError("TRTModule is not initialized.")

    def _on_state_dict(self, state_dict, prefix, local_metadata):
        self._check_initialized()
        state_dict[prefix + "engine"] = bytearray(self.engine.serialize())
        state_dict[prefix + "input_names"] = self.input_names
        state_dict[prefix + "output_names"] = self.output_names
        state_dict[prefix + "cuda_graph_batch_size"] = self.cuda_graph_batch_size

    def _load_from_state_dict(
        self,
        state_dict,
        prefix,
        local_metadata,
        strict,
        missing_keys,
        unexpected_keys,
        error_msgs,
    ):
        engine_bytes = state_dict[prefix + "engine"]

        logger = trt.Logger()
        runtime = trt.Runtime(logger)
        self.engine = runtime.deserialize_cuda_engine(engine_bytes)

        self.input_names = state_dict[prefix + "input_names"]
        self.output_names = state_dict[prefix + "output_names"]
        self._initialize()

    def __getstate__(self):
        state = self.__dict__.copy()
        state["engine"] = bytearray(self.engine.serialize())
        state.pop("context", None)
        return state

    def __setstate__(self, state):
        logger = trt.Logger()
        runtime = trt.Runtime(logger)
        state["engine"] = runtime.deserialize_cuda_engine(state["engine"])
        self.__dict__.update(state)
        if self.engine:
            self.context = self.engine.create_execution_context()

    def forward(self, *inputs):
        with torch.autograd.profiler.record_function("TRTModule:Forward"):
            self._check_initialized()

            with torch.autograd.profiler.record_function("TRTModule:ProcessInputs"):
                assert len(inputs) == len(
                    self.input_names
                ), f"Wrong number of inputs, expect {len(self.input_names)} get {len(inputs)}."

                # This is only used when the trt engine is using implicit batch dim.
                batch_size = inputs[0].shape[0]
                contiguous_inputs: List[torch.Tensor] = [i.contiguous() for i in inputs]
                bindings: List[Any] = [None] * (
                    len(self.input_names)
                    + len(self.output_names)
                    + len(self.hidden_output_names)
                )

                for i, input_name in enumerate(self.input_names):
                    assert inputs[
                        i
                    ].is_cuda, f"{i}th input({input_name}) is not on cuda device."
                    assert (
                        inputs[i].dtype == self.input_dtypes[i]
                    ), f"Dtype mismatch for {i}th input({input_name}). Expect {self.input_dtypes[i]}, got {inputs[i].dtype}."

                    idx = self.input_binding_indices_in_order[i]
                    bindings[idx] = contiguous_inputs[i].data_ptr()

                    if not self.engine.has_implicit_batch_dimension:
                        self.context.set_binding_shape(
                            idx, tuple(contiguous_inputs[i].shape)
                        )
                    else:
                        assert inputs[i].size()[1:] == self.input_shapes[i], (
                            f"Shape mismatch for {i}th input({input_name}). "
                            f"Expect {self.input_shapes[i]}, got {inputs[i].size()[1:]}."
                        )

            with torch.autograd.profiler.record_function("TRTModule:ProcessOutputs"):
                # create output tensors
                outputs: List[torch.Tensor] = []

                for i, idx in enumerate(self.output_binding_indices_in_order):
                    if self.engine.has_implicit_batch_dimension:
                        shape = (batch_size,) + self.output_shapes[i]
                    else:
                        shape = tuple(self.context.get_binding_shape(idx))

                    output = torch.empty(  # type: ignore[call-overload]
                        size=shape,
                        dtype=self.output_dtypes[i],
                        device=torch.cuda.current_device(),
                    )
                    outputs.append(output)
                    bindings[idx] = output.data_ptr()

                for i, idx in enumerate(self.hidden_output_binding_indices_in_order):
                    if self.engine.has_implicit_batch_dimension:
                        shape = (batch_size,) + self.hidden_output_shapes[i]
                    else:
                        shape = tuple(self.context.get_binding_shape(idx))

                    output = torch.empty(  # type: ignore[call-overload]
                        size=shape,
                        dtype=self.hidden_output_dtypes[i],
                        device=torch.cuda.current_device(),
                    )
                    bindings[idx] = output.data_ptr()

            with torch.autograd.profiler.record_function("TRTModule:TensorRTRuntime"):
                if self.engine.has_implicit_batch_dimension:
                    self.context.execute_async(
                        batch_size, bindings, torch.cuda.current_stream().cuda_stream
                    )
                else:
                    self.context.execute_async_v2(
                        bindings, torch.cuda.current_stream().cuda_stream
                    )

            if len(outputs) == 1:
                return outputs[0]

            return tuple(outputs)

    def enable_profiling(self, profiler: "trt.IProfiler" = None):
        """
        Enable TensorRT profiling. After calling this function, TensorRT will report
        time spent on each layer in stdout for each forward run.
        """
        self._check_initialized()

        if not self.context.profiler:
            self.context.profiler = trt.Profiler() if profiler is None else profiler

    def disable_profiling(self):
        """
        Disable TensorRT profiling.
        """
        self._check_initialized()

        torch.cuda.synchronize()
        del self.context
        self.context = self.engine.create_execution_context()

    def get_layer_info(self) -> str:
        """
        Get layer info of the engine. Only support for TRT > 8.2.
        """
        inspector = self.engine.create_engine_inspector()
        return inspector.get_engine_information(trt.LayerInformationFormat.JSON)

TRTModule我见过最开始出现在torch2trt，也是一个Pytorch的转换TensorRT工具，同样非常好用。

相关阅读:
NodeJs实战-待办列表(3)-前端页面填充待办数据
 大学生个人博客网页设计模板学生个人博客网页成品简单个人网站作品下载静态HTML CSS个人网页作业源代码
 docker容器服务器编排利器 Docker Compose应用实战
 Web安全——穷举爆破下篇（仅供学习）
精心整理的Java学习顺序流程和学习方法
 基础矩阵和本质矩阵
 win10如何实现电脑上文件共享访问
 Java高并发系列: 使用wait - notify实现高效异步方法
 高速路自动驾驶功能HWP功能定义
 Camera Metadata跨进程传递
原文地址：https://blog.csdn.net/qq_29788741/article/details/127740927
