庄懂的TA笔记（九）＜菲涅尔 + MatCap + CubeMap＞

课程内容：

1、菲涅尔

0、效果展示、公式：

菲涅尔现象：

Fresnel(菲涅尔) 用到的两个向量 NdirWS(世界空间法线向量) VdirWS(世界空间视角向量)

注意：VdirWS: 的默认为视角的反方向。如需取视角正方向，需 1 - ldotv。兰伯特点积视方向-1.

菲涅尔：算法公式：

1-（N dot V）= Fresnel

Fresnel = Pow(1-ndotv , powVal);

ldotv : 从眼睛发出的Lambert，中间亮，边缘暗。

1- ldotv : 黑白相反，中间暗，边缘亮。

powVal : 控制反射高光次幂。

菲涅尔：反射中间弱，外部反射强。(以圆为例)

金属与菲涅尔相反：反射中间强，外部反射弱。(以圆为例)

1、Fresnel在SF中的使用：

2、Fresnel在SL中的使用：

Fresnel = 1- dot (ndir , vdir )

注意：vidr = vdir.xyz - posWS .xyz

菲涅尔 SL 写法:


Shader "Unlit/Sc09_SL_Fresnel01"
{
    Properties
    {
        _FresnelInt("菲涅尔强度",Range(0.1,5))=1
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }
        LOD 100
         Pass {
            Name "FORWARD"
            Tags {
                "LightMode"="ForwardBase"
            }
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #pragma multi_compile_instancing

            #include "UnityCG.cginc"
            #include "AutoLight.cginc"
            #include "Lighting.cginc"

            #pragma multi_compile_fwdbase_fullshadows
            #pragma target 3.0
            UNITY_INSTANCING_BUFFER_START( Props )
               // UNITY_DEFINE_INSTANCED_PROP( float4, _Color)
            UNITY_INSTANCING_BUFFER_END( Props )
            uniform float _FresnelInt;
            //输入结构
            struct VertexInput
            {
                float4 vertex : POSITION;
                float4 normal : NORMAL;
            };
            //顶点输出结构
            struct VertexOutput
            {
                float4 posCS : SV_POSITION;
                float3 posWS : TEXCOORD0;
                float3 nDirWS : TEXCOORD1;
            };
            //输出结构>>>顶点shader>>>输出结构
            VertexOutput vert (VertexInput v)
            {
                VertexOutput o = (VertexOutput)0;
                o.posCS = UnityObjectToClipPos(v.vertex);
                o.posWS = mul(unity_ObjectToWorld,v.vertex);
                o.nDirWS = UnityObjectToWorldNormal(v.normal);
                return o;
            }
            //色彩输出结构
            float4 frag(VertexOutput i) : COLOR
            {
                //准备向量
                float3 ndir = i.nDirWS;
                float3 vdir = normalize(_WorldSpaceCameraPos.xyz - i.posWS);
                float3 ldir = _WorldSpaceLightPos0.xyz;
                //点积结果
                float ndotl = dot(ndir,ldir);
                float ndotv = 1-dot(ndir,vdir);         //菲涅尔 1 - n dot v
                //光照模型公式
                float Lambert = max(0,ndotl *0.5+0.5);
                float3 fresnel = pow(ndotv,_FresnelInt);
                //返回结果
                //return float4(Lambert,Lambert,Lambert,1.0f);//输出最终颜色
                return float4 (fresnel,1.0f);
            }
            ENDCG
        }
    }
}

2、MatCap

0、效果展示：

PS：1、无视BRDF(双向反射分布函数) ，直接取参考原型的图的 XY的-1到1 的光照信息。

用View空间法线朝向，直接映射模型表面的流氓算法。

2、常用模拟环境反射。

PS:知识点：

1、未解码下法线的状态： == Tangent 切线空间法线的状态。>> nDirTS

2、 世界空间下法线的状态： >> nDirWS

3、本地空间下法线的状态： >> nDirTS or >> nDirLS

4、视空间下法线的状态： >> nDirVS

Remap(0 -1)后，可看到，熟悉的，常用的那种法线色彩效果。

PS弹幕知识：顶点变化过程：模型空间=》世界空间=》观察空间=》裁剪空间=》屏幕空间

公式：

1、nDirWS 变换到(transforem) = nDirVS(观察空间法线Vive space)

2、取 nDirVS(观察空间法线) 的R,G通道，Remap到(0-1)，作为uv对MatCap图采样。

3、叠加菲涅尔，(通过滑条)以模拟金属和非金属不同质感。

1、MatCap在SF中的使用：

MatCap图的状态如此，仅仅是一个预览。关键词搜索：MatCap texture

2、MatCap在SL中的使用：

重点：

nDirVS = mul(UNITY_MATRIX_V,float4(nDirWS,0.0)); (矩阵：从WS世界空间，转到VS视空间)

matCapUV = nDirVS.rg * 0.5 +0.5;

（这里的 *0.5 +0.5 属于 remap 从-1 到 1 ，截断为 0 到 1）。

单纯的MatCap代码段示例：


Shader "Unlit/Sc09_MatCap02"
{
    Properties
    {
        _MatCapMap("MacCapMap",2D) = "gray"{}
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }
        LOD 100
         Pass {
            Name "FORWARD"
            Tags {
                "LightMode"="ForwardBase"
            }
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #pragma multi_compile_instancing

            #include "UnityCG.cginc"
            #include "AutoLight.cginc"
            #include "Lighting.cginc"

            #pragma multi_compile_fwdbase_fullshadows
            #pragma target 3.0
            UNITY_INSTANCING_BUFFER_START( Props )
               // UNITY_DEFINE_INSTANCED_PROP( float4, _Color)
            UNITY_INSTANCING_BUFFER_END( Props )

            uniform sampler2D _MatCapMap;

            //输入结构
            struct VertexInput
            {
                float4 vertex : POSITION;
                float4 normal : NORMAL;
                float2 uv0 : TEXCOORD0;
            };
            //顶点输出结构
            struct VertexOutput
            {
                float4 pos : SV_POSITION;
                float2 uv :TEXCOORD0;
                float3 nDirWS : TEXCOORD1;

            };
            //输出结构>>>顶点shader>>>输出结构
            VertexOutput vert (VertexInput v)
            {
                VertexOutput o = (VertexOutput)0;
                o.pos = UnityObjectToClipPos(v.vertex);
                o.nDirWS = UnityObjectToWorldNormal(v.normal);
                o.uv = v.uv0;
                return o;
            }
            //色彩输出结构
            float4 frag(VertexOutput i) : COLOR
            {
                //准备向量
                float3 ndirWS = i.nDirWS;
                float3 ldir = _WorldSpaceLightPos0.xyz;
                    //声明  得到视空间法线
                float3 ndirVS = mul(UNITY_MATRIX_V,ndirWS);

                //点积结果 / 中间变量
                    //声明 matCap的UV ，并 赋值截断.
                float2 matCapUV = ndirVS.rg * 0.5 + 0.5;

                float ndotl = dot(ndirWS,ldir);
                //光照模型公式
                float Lambert = max(0,ndotl *0.5+0.5);

                    //最终光照模型 图片类型 输出
                float3 matCap = tex2D(_MatCapMap,matCapUV);

                float3 finalRGB = Lambert * matCap;
                //返回结果
                return float4(finalRGB,1.0f);//输出最终颜色
            }
            ENDCG
        }
    }
}

复合的MatCap代码段示例：MatCap + NormalMap


Shader "Unlit/Sc09_MatCap01"
{
    Properties
    {
        _MainCol("MainCol",Color)=(1,1,1,1)
        _NormalMap("NormalMap",2D)="bump"{}
        _MatCap("MatCapMap",2D)="gray"{}
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }
        LOD 100
         Pass {
            Name "FORWARD"
            Tags {
                "LightMode"="ForwardBase"
            }
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #pragma multi_compile_instancing

            #include "UnityCG.cginc"
            #include "AutoLight.cginc"
            #include "Lighting.cginc"

            #pragma multi_compile_fwdbase_fullshadows
            #pragma target 3.0
            UNITY_INSTANCING_BUFFER_START( Props )
               // UNITY_DEFINE_INSTANCED_PROP( float4, _Color)
            UNITY_INSTANCING_BUFFER_END( Props )

            uniform float3 _MainCol;
            uniform sampler2D _NormalMap;
            uniform sampler2D _MatCap;

            //输入结构
            struct VertexInput
            {
                float4 vertex : POSITION;
                float4 normal : NORMAL;
                float2 uv0 : TEXCOORD0;
                float4 tangent : TANGENT;
            };
            //顶点输出结构
            struct VertexOutput
            {
                float4 pos : SV_POSITION;
                float2 uv : TEXCOORD0;
                float4 posWS : TEXCOORD1;
                float3 nDirWS : TEXCOORD2;
                float3 tDirWS : TEXCOORD3;
                float3 bDirWS : TEXCOORD4;
                LIGHTING_COORDS(5,6)
            };
            //输出结构>>>顶点shader>>>输出结构
            VertexOutput vert (VertexInput v)
            {
                VertexOutput o = (VertexOutput)0;
                o.uv = v.uv0;
                o.pos = UnityObjectToClipPos(v.vertex);
                o.posWS = mul(unity_ObjectToWorld,v.vertex);
                o.nDirWS = UnityObjectToWorldNormal(v.normal);
                o.tDirWS = normalize(mul(unity_ObjectToWorld,float4(v.tangent.xyz,0.0)).xyz);
                o.bDirWS = normalize(cross(o.nDirWS,o.tDirWS) * v.tangent.w);
                TRANSFER_VERTEX_TO_FRAGMENT(o)
                return o;
            }
            //色彩输出结构
            float4 frag(VertexOutput i) : COLOR
            {
                //准备向量
                float3 var_NormalMap = UnpackNormal(tex2D(_NormalMap,i.uv)).rgb; //法线解码 (法线，uv)，取rgb值
                float3x3 TBN = float3x3(i.tDirWS,i.bDirWS,i.nDirWS);             //矩阵
                float3 ndirWS = normalize(mul(var_NormalMap,TBN));               //取  世界空间下法线
                float3 ndirVS = mul(UNITY_MATRIX_V,ndirWS);                      //取  视  空间下法线

                float3 ldir = _WorldSpaceLightPos0.xyz;                          //取  世界空间下灯光位置

                float2 MatCapUV = ndirVS.rg * 0.5 + 0.5 ;                        //取 到 视 空间下法线rg通道,对应xy轴 >> 赋值截断.
                float4 var_MatCap = tex2D(_MatCap,MatCapUV);                     //声明 赋值，并取到类型为贴图的 matCap 图的变量名。
                //点积结果
                float ndotl = dot(ndirWS,ldir);
                //光照模型公式
                float Lambert = max(0,ndotl *0.5+0.5);
                float attenuation = LIGHT_ATTENUATION(i);

                float3 finalRGB = _MainCol * Lambert * var_MatCap * attenuation ;//混入 MatCap图(前提是模型分了xy的UV才能显示)。
                //返回结果
                return float4(finalRGB,1.0f);//输出最终颜色
            }
            ENDCG
        }
    }
    FallBack "Diffuse"
}

3、CubeMap

0、效果展示 / 公式：

注意：注意区分,理解，视方向的反方向和反射方向的不同。

先拿到 观察方向的反方向 (真正的，从眼睛射出的光线)，因为，shader中，观察方向vDir的默认方向，是从物体射到观察(眼睛)方向的。

在用vDir观察方向，打到对象上，在从对象反弹，反射出去。vrDir

顺序为:视方向，射到对象，对象在反射到 CubeMap环境球。

所以，需要取到，观察方向的反方向。

1、CubeMap在SF中的使用：

环境球贴图的设置：

因为HDRI高动态范围的环境球，在手机端，和多设备中，不支持

所以需要讲高动态范围的环境球贴图，转为 LDRI 低动态范围环境贴图。

尽管转为LDRI但是还是保留了高动态范围的效果。(原理需要继续深入暂时不讲)

先将贴图在PS 中，转为 8位通道：

Mapping : >> Latitude - Longitude Layout (Cylindrical)==经纬度展开

Mipmap(生成8张低级别递减清晰度图LOD)

Convolution Type ：>>Specular (Glossy Refiection) （变为金属平滑，否则会有格子像素）

Fixup Edge Seams （修正接缝）

2、CubeMap在SL中的使用：

理解公式：

vrDir =（1-vDirWS）* nDirWS. >翻译> 视反射 = (1 - 视角反方向) * 世界空间法线向量.

重要代码段实际写法：

vrDir = reflect(-vDirWS , nDirWS);

floa3 cubemap = texCUBElod (_Cubemap,float4(vrDirWS , _CubemapMip ));

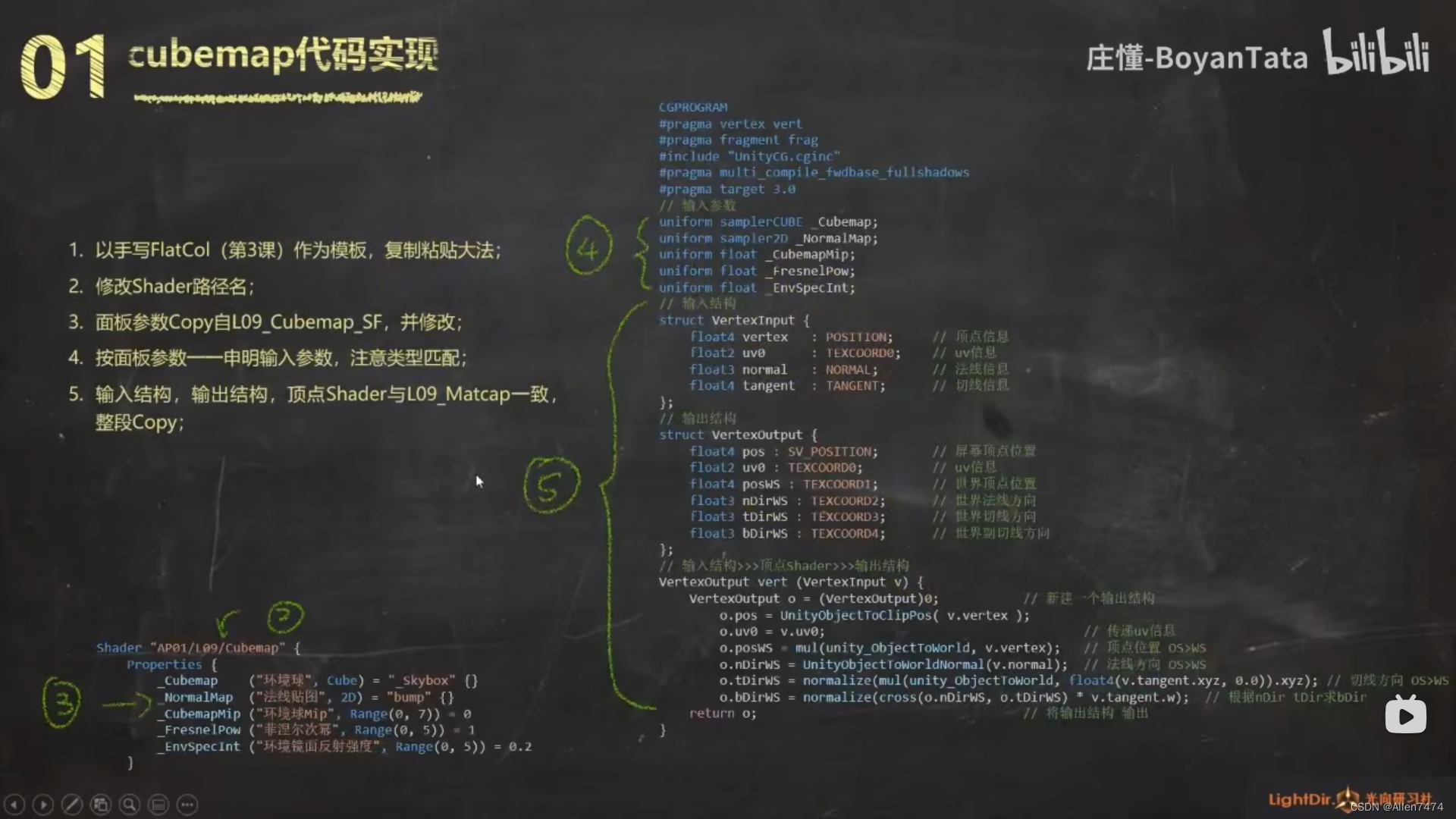

1、示例代码段：CubeMap + NormalMap + fresnel

...

2、示例代码拗断： CubeMap


Shader "Unlit/Sc09_SL_CubeMap01"
{
    Properties
    {
        _CubeMap("CubeMap",Cube)="Skybox"{}
        _CubeMapMip("CubeMap",Range(0,7))=0
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }
        LOD 100
         Pass {
            Name "FORWARD"
            Tags {
                "LightMode"="ForwardBase"
            }
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #pragma multi_compile_instancing

            #include "UnityCG.cginc"
            #include "AutoLight.cginc"
            #include "Lighting.cginc"

            #pragma multi_compile_fwdbase_fullshadows
            #pragma target 3.0
            UNITY_INSTANCING_BUFFER_START( Props )
               // UNITY_DEFINE_INSTANCED_PROP( float4, _Color)
            UNITY_INSTANCING_BUFFER_END( Props )

            uniform samplerCUBE _CubeMap;
            uniform float _CubeMapMip;

            //输入结构
            struct VertexInput
            {
                float4 vertex : POSITION;
                float4 normal : NORMAL;
                float2 uv0 : TEXCOORD0;
            };
            //顶点输出结构
            struct VertexOutput
            {
                float4 pos : SV_POSITION;
                float2 uv : TEXCOORD0;
                float4 posWS : TEXCOORD1;
                float3 nDirWS : TEXCOORD2;

            };
            //输出结构>>>顶点shader>>>输出结构
            VertexOutput vert (VertexInput v)
            {
                VertexOutput o = (VertexOutput)0;
                o.uv = v.uv0;
                o.pos = UnityObjectToClipPos(v.vertex);
                o.posWS = mul(unity_ObjectToWorld,v.vertex);
                o.nDirWS = UnityObjectToWorldNormal(v.normal);
                return o;
            }
            //色彩输出结构
            float4 frag(VertexOutput i) : COLOR
            {
                //准备向量
                float3 ldir = _WorldSpaceLightPos0.xyz;
                float3 ndirWS = i.nDirWS;


                float3 vDirWS = normalize(_WorldSpaceCameraPos.xyz - i.posWS);
                float3 vrDirWS = reflect(-vDirWS,ndirWS);   //重点：采样CubeMap
                //点积结果
                float ndotl = dot(ndirWS,ldir);
                //光照模型公式
                float Lambert = max(0,ndotl *0.5+0.5);
                                    //加载lod  Cube类型的图像 并 通过mip控制参数，并取 rgb 变量数值
                float3 var_CubeMap = texCUBElod(_CubeMap,float4(vrDirWS,_CubeMapMip)).rgb;

                float3 finalRGB = Lambert  * var_CubeMap;
                //返回结果
                return float4(finalRGB,1.0f);//输出最终颜色
            }
            ENDCG
        }
    }
}
