ViT总结

Vision Transformer

ViT是自然语言处理中transformer在计算机视觉中的应用，ViT在计算机视觉应用中取得了显著的成果，模糊了自然语言处理与计算机视觉之间的界限。在ViT中最重要的结构是Transformer Encoder。这其中最重要的部分是注意力机制。ViT通过Transformer将图像的特征信息整合在一个向量中，并基于此进行分类任务。

总体结构

下图是ViT的结构图，以及ViT模型工作的原理图。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Us9pz4a7-1667396655967)(https://cdn.jsdelivr.net/gh/wenruo-shusheng/BlogImageBed@main/img/ViT%E6%A6%82%E5%BF%B5%E5%9B%BE.png)]

模型工作流程概述

ViT可以被用于多分类问题，其分类流程如下：

1. 将一张图片分成若干patches。每一个patch的长宽必须可以被原图的长宽整除。使用公式表示维度的变化如下：

   $$[b,c,l,w]->[b,c,(n_1\ast l_{patch}),(n_2\ast w_{patch})]->[b,c,n_1\ast n_2,l_{patch},w_{patch}]$$

   最后，每一个batch中会有 $n_1\ast n_2$ 个patch，每一个patch的维度是$[l_{patch},w_{patch}]$，$c$为图像的通道数。

2. 将每一个patch以某种形式映射到一维，可以是简单的展开，也可以展开后使用线性层映射。

   此步骤对应图片中左图粉色框。此处假设我们将图片简单展开之后，又经过了一个线性层映射，并最终使其维度变为$dim$，是用公式表示其维度变化如下：

   $ [b,c,n_1n_2,l_{patch},w_{patch}]->[b,n_1n_2,c,l_{patch},w_{patch}]->[b,n_1n_2,cl_{patch}w{patch}]-经过一个线性层->[b,n_1n_2,dim]$

3. 此时一个batch中的维度为$[n_1\ast n_2,dim]$，向每一个batch的最前面都加入一个cls_token向量，维度为$[1,dim]$，使得每一个batch的维度变为$[n_1\ast n_2+1,dim]$。之后随机初始化大小为$[n_1\ast n_2+1,dim]$的可训练的随机矩阵pos_embedding。与每一个batch相加，作为每一个batch的位置编码。到此，完成了左图中的 Patch +Position Embedding。

4. **经过上述处理，开始的输入被转换成维度为$[b,n_1\ast n_2+1,dim]$的输入，**之后将其传入Transformer Encoder中，根据多头注意力机制将输入中的特征提取进入步骤3中手动添加的cls_token中，并输出cls_token。Transformer Encoder在后面详细介绍

5. 将cls_token送入MLP（多层感知机）进行分类。多层感知机是一个简单的带有激活函数的全连接神经网络。

图中需要注意的部分

左图

1. 每一个patch不一定要被简单的拉伸为一维，也可以通过一个线性层映射到合适的维度
2. Patch+Position Embedding 部分，进行的是两个操作，分别是加上cls_token和加上位置信息。
   1. cls_token以及位置编码都是可以训练的参数
   2. 不要被紫色的数字信息所在位置迷惑，只有添加cls_token会改变输入向量的维度，添加位置信息不会改变维度，位置信息与输入信息只是简单相加，在后面代码中还会提示，那时会看的更清楚。
3. 灰色部分 Transformer Encoder 并非一层结构，可能是由多层Transformer Encoder Layer组成的，右图中左上角有 “L*” 指明了这一点。

右图

1. 注意多头的处理是将输入拆开，而不是将输入重复到头数的维度。简单来说就是每一个头只能看到输入的部分信息，而不是全部信息，这点在后面的讲解中会重点介绍。

代码实现

实现过程中涉及到transformer Encoder与Attention的部分会先进行模型原理说明。

下面按照程序的流程拆解整体的代码

图片patch化

代码逻辑

首先获取训练集图片的大小，并指定每一个patch的大小，由此计算出一个大图片何以被切割成多少个小patch。之后调用

from einops.layers.torch import Rearrange
1

提供的Rearrange函数，将每一个patch变成一维。

代码实现

	'''
	pair()函数的作用是将数字扩增为元组，如果传入的image_size是(size,size)类型的，函数将不会处理；
	若之传入一个数字size，pair()函数会将其扩增为(pair,pair)的格式并传给前面的变量
	'''
    image_height, image_width = pair(image_size)
    patch_height, patch_width = pair(patch_size)

    # 此处是验证patch的边长可以被图片的对应边长除尽，否则不能将图片patch化
    assert  image_height % patch_height ==0 and image_width % patch_width == 0

    # 一个图片可以被分成num_patches个patch
    num_patches = (image_height // patch_height) * (image_width // patch_width)
    # 对于一个patch，被展开成一维之前维度是[c,patch_height,patch_width],展开后是[channels*patch_height*patch_width]
    patch_dim = channels * patch_height * patch_width
    # 此处的池化与卷积的池化有区别，此处是指最后获取的分类信息是只获取保存在cls_token中的，还是将所有输出平均处理后再用于分类
    assert pool in {'cls', 'mean'}
    '''
    这里是维度变化的重要部分，可以观察到将每一个patch展平的操作，并且在展平后，还通过一个线性层映射到了dim维度
    '''
    self.to_patch_embedding = nn.Sequential(
         Rearrange('b c (h p1) (w p2) -> b (h w) (p1 p2 c)', p1=patch_height, p2=patch_width),
         nn.Linear(patch_dim, dim)
     )
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

Patch+Position Embedding

代码逻辑

这部分代码逻辑很简单，每一个batch中图片已经被变成$[num\_patches,dim]$维度的矩阵，在矩阵第一行之上拼接一个$[1,dim]$维的cls_token，将一个batch的维度变为$[num\_patches+1,dim]$的矩阵，然后再加上一个$[nu\_patches+1,dim]$维度的位置编码信息（此位置编码开始被随机化处理，但是可以训练），对每一个patch如是操作，完成此部分代码。

代码实现

参数定义部分

'''
dim:经过线性层后patch的维度
由于cls_token需要拼接在输入上面，所以会改变输入的维度，所以pos_embedding第二维为num_patches + 1
注意，此时cls_token的维度是(1,1,dim),在embedding部分会扩增为(b,1,dim),做到对每一个batch都操作
'''
self.cls_token = nn.Parameter(torch.randn(1, 1, dim)) # nn.Parameter()定义可学习参数

self.pos_embedding = nn.Parameter(torch.randn(1, num_patches+1, dim))
1
2
3
4
5
6
7
8

embedding部分

# 图片patch化
x = self.to_patch_embedding(img) # b c (h p1) (w p2) -> b (h w) (p1 p2 c) -> b (h w) dim
b, n, _ = x.shape # b表示batchSize, n表示每个块的空间分辨率, _表示一个块内有多少个值

# self.cls_token: (1, 1, dim) -> cls_tokens: (batchSize, 1, dim)
# 对应此部分代码逻辑中提到的将其扩增为(b,1,dim)
cls_tokens = repeat(self.cls_token, '() n d -> b n d', b=b)

# 将cls_token拼接到patch token中去 (b, 65, dim)，此部分改变x的维度
x = torch.cat((cls_tokens, x), dim=1)

# 加上位置编码，此部分不改变x的维度
x += self.pos_embedding[:, :(n+1)]# 加位置嵌入（直接加）(b, 65, dim)
1
2
3
4
5
6
7
8
9
10
11
12
13

Transformer Encoder

此部分内容比较复杂，包含了Muti-Head Attention与Transformer Encoder，我会从注意力机制过渡到多头注意力机制，这也是此部分的重点。

在ViT中的Transformer结构与自然语言处理中有不同，ViT中的Transformer Encoder的结构如左图所示，在此贴出。

输入

此部分的输入是Embedded Pathes，对应的是Patch+Position Embedding处理后的图片数据，维度为$[batchsize,num\_patches,dim]$。

Norm层

代码逻辑

ViT与Transformer的Norm层在不同的位置，这层的作用是将$[batchsize,num\_patches,dim]$中的最后一维所对应的数据标准化（即dim维所对应的数据），加快模型的收敛速度。所以只需要对应的LayerNorm函数处理即可。

代码实现

'''
这层除了标准化之外，还设置了可传入的参数fn，表示标准化之后的操作（当然也可以不这么设计）
按照上图的结构，fn为 Mutil-Head Attention 以及 MLP
'''
class PreNorm(nn.Module):
    def __init__(self, dim, fn):
        super().__init__()
        # 对x的最后一维（dim维）进行norm化
        self.norm = nn.LayerNorm(dim)
        self.fn = fn
    def forward(self, x, **kwargs):
        return self.fn(self.norm(x), **kwargs)

1
2
3
4
5
6
7
8
9
10
11
12
13

Mutil-Head Attention层

在这里，我会从注意力机制过渡到多头注意力机制。

注意力机制（为了引出多头注意力机制）

代码逻辑

由于神经网络的容量有限，并且在模型中我们还使用了cls_token来保存图片中的信息。为了避免图片中信息过多，稀释或者覆盖了重要的信息，我们希望有一种方式，使得模型更加关注图像中的重要部分，而降低不重要部分的比重（并非完全不管之，只是降低其权重）。

Attention机制在自然语言处理的机器翻译中被广泛使用，也可以在图像处理中发挥作用，但是并没有在机器翻译应用场景下显的直观（由于patch之间的关联性并没有单词之间的关联性显得直观）。

下图画出了attention中的基本结构：

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-q9GHPpZ9-1667396655969)(attention1.png)]

这里绿色向量是单词经过embedding之后的表示，在本模型中，应该对应每一个patch被embedding后的形状。即$X_1$ 与 $X_2$ 是两个patch经过embedding之后的结果。

自注意力机制本质是计算各个向量之间的相关度，模型不使用直接的输入来计算相关度，而是使用 $W^Q,W^K,W^V$ 三个矩阵先对输入做映射，生成 $q_i,k_i,v_i$ 三个向量，再通过三个向量计算相似度。

q向量又叫Query向量，k向量又叫Key向量。我们将$q_i$与$k_j$向量相乘，再进行归一化，得到的数字代表$X_i$与$X_j$的相关性。这里有一个很容易迷惑的部分就是，为什么计算相似度的时候不直接使用$q_i$与$q_j$相乘，再归一化，而是要引入向量k在其中横插一脚？这个问题困扰我很久，经过不断的查找，结论如下：

**在自注意力机制中，$W_Q$ 与 $W_K$ 没有区别！！！**但是在其他的注意力模型中，可能 $W_K$ 是以硬编码形式写好的，并非训练得到，所以为了保持模型的一致性，此处依旧引入了 $W_K$；关于$W^V$矩阵以及V向量（value，代表一个patch的value），是为了让模型考虑全局信息，在下面会说到。

下面通过Attention机制的计算流程，讲解Attention的计算逻辑。

首先随机初始化 $W^Q,W^K,W^V$ 三个矩阵（都是可训练的网络参数），并计算得出每个patch对应的q、k、v三个向量。

将 $q_i与k_j$ 相乘，并经过归一化与softmax层，计算得出$patc{h}_i与patc{h}_j$的相似度**（i与j可以相同）**。将相似度当作对应V向量的权重，将所有V向量与权重对应相乘的结果相加，获得$Z_i$向量。$Z_i$向量与最大权重对应的V向量最相似。

至此，自注意力机制做到了注重局部重点信息并且考虑全局。

数学表达

$$\begin{gathered} Q=X\ast W^Q \\ K=X\ast W^K \\ V=X\ast W^V \\ Z=Softmax(\frac{Q{K}^T}{\sqrt{d_K}})V \\ 其中d_K是输入向量隐藏层的维度，除以\sqrt{d_k}目的是为了将输入的x归一化，防止softmax值过大，导致反向传播时偏导数为0。 \end{gathered}$$

多头注意力机制（模型中实际使用到的）

代码逻辑

为了解决自注意力机制中过度关注自身的问题，引入了多头注意力机制。即初始化多个Q,K,V权重矩阵，并且将输入X（Patch+Position Embedding的结果）拆开，目的是为了能从多个角度获取到patch中的信息。具体的拆解流程在代码中详述。

在看这部分时，我的困惑在于为什么加上了多个头，就要将X拆开？将X复制多份也应该可以满足多头分别处理的效果。经过查证和思考，我觉得有以下原因：

1. 如果简单的将X复制多份，可能会导致训练出的Q、K、V过于相似，达不到分别关注不同信息的目的；反而将输入拆开，可以迫使不同的Q、K、V见到不同的输入，所以也会训练出不同的Q、K、V。
2. 将输入拆开而不是将其复制多份，可以不增加网络的计算量。

之后对于每一个头计算独立的Attention（如果是8个头，每个头计算1/8的子空间的Attention，之后再将其拼接），拼接后经过一个线性映射后输出，完成Multi-Head Attention的计算。

结合上面对多头注意力流程的描述，我们来看一下多头注意力计算过程中输入维度的变化。
KaTeX parse error: Invalid size: 'b,patch\_dim,heads\_num,(dim/heads\_num)' at position 35: …\ （输入X的维度）->\\ [̲b̲,̲p̲a̲t̲c̲h̲\̲_̲d̲i̲m̲,̲h̲e̲a̲d̲s̲\̲_̲n̲u̲m̲,̲(̲d̲i̲m̲/̲h̲e̲a̲d̲s̲\̲_̲n̲u̲m̲)̲]̲\ （将多头考虑其中）-为了计…
如果输入的dim为512维，且有8个head，则每一个head计算并生成64维的Attention向量，将8个64维的Attention向量拼接，得到最终的512维的Mutil-head Attention。

代码实现


class Attention(nn.Module):
    def __init__(self, dim, heads=8, dim_head=64, dropout=0.):
        '''
        默认有8个头，每个头处理64维的信息，则用于计算注意力的维度应为512维
        注意，此维度和输入维度不同，我的代码中输入dim为256，在这里会通过一个线性层映射为512维的输入
        '''
        super().__init__()
        # 用于计算注意力的维度
        inner_dim = dim_head * heads
        project_out = not (heads == 1 and dim_head == dim)

        self.heads = heads
        # 用于归一化的变量，图中的dk
        self.scale = dim_head ** -0.5
		# 用于将输入的最后一维归一化，所以dim=-1
        self.attend = nn.Softmax(dim=-1)
        # 红色注释中提到的将dim映射为计算注意力维度的线性层，同时也是所谓的W^Q,W^K,W^V矩阵，需要被训练
        self.to_qkv = nn.Linear(dim, inner_dim * 3, bias=False)
		# 将inner_dim的输出再次映射回dim维度的线性层，由于注意力计算不止一层，所以要保证输入和输出的维度相同，这样才能做到上一层的输出作为下一层的输入
        self.to_out = nn.Sequential(
            nn.Linear(inner_dim, dim),
            nn.Dropout(dropout),
        ) if project_out else nn.Identity()

    def forward(self, x):
        b, n, _, h = *x.shape, self.heads

        # 这里的qkv是输入与W矩阵相乘之后的结果，也就是上文中提到的qkv向量
        # chunk(3,dim=-1)目的是将qkv向量从最后一维拆成三分，分别分给q、k、v，此时qkv是由三个Tensor的tuple
        qkv = self.to_qkv(x).chunk(3, dim=-1)# (b, n(65), dim*3) ---> 3 * (b, n, dim)

        # 通过map函数将q、k、v的维度由[b,patch_num,inner_dim]变为[b,heads_num.patch_num,(inner_dim/heads_num)]
        q, k, v = map(lambda t: rearrange(t, 'b n (h d) -> b h n d', h=h), qkv)# q, k, v   (b, h, n, dim_head(64))

        # 以下三行时每一个头计算对应Attention矩阵，可以与上述流程图或者数学公式进行对照
        dots = einsum('b h i d, b h j d -> b h i j', q, k) * self.scale
        attn = self.attend(dots)
        out = einsum('b h i j, b h j d -> b h i d', attn, v)

        # 这一步是将每一个头输出的Attention向量拼接起来，将多头输出变成一个输出，可以看到将h隐藏了起来
        out = rearrange(out, 'b h n d -> b n (h d)')
        return self.to_out(out)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44

MLP层

前面说了这么多，可能已将将MLP层忘记了，幸好MLP层比较简单，很好解释。这时应该回头看看MLP所在的位置，便于我们进行后面的介绍。

代码逻辑

MLP层作用在Transformer Encoder的最后，是一个简单的线性层，但是并不一定是全连接，可以用dropout函数控制其连接的强度，避免过拟合。

增加一个MLP层可以增加模型非线性的程度（虽然模型已经很非线性了），增加预测准确度。

代码实现

class FeedForward(nn.Module):
    def __init__(self, dim, hidden_dim, dropout=0.):
        super().__init__()
        self.net = nn.Sequential(
            nn.Linear(dim, hidden_dim),
            nn.GELU(),
            nn.Dropout(dropout),
            nn.Linear(hidden_dim, dim),
            nn.Dropout(dropout)
        )
    def forward(self, x):
        return self.net(x)

1
2
3
4
5
6
7
8
9
10
11
12
13
14

经过了上面这么多的介绍，我们已经对transformer的结构和实现有了基本的认识，接下来我们可以利用上面的这些class拼出来一个transformer，因为我们进行了大量的封装，所以这个transformer的代码看起来很简洁。

class Transformer(nn.Module):
    def __init__(self, dim, depth, heads, dim_head, mlp_dim, dropout=0.):
        '''
        dim:输入的最后一维
        depth:transformer中多头注意力层(Attention层)的层数
        heads:多头注意力头数
        dim_head:多头注意力层的输入（与dim区别）
        mlp_dim:mlp层隐藏层的维度
        droupout:失活神经元的比例
        '''
        super().__init__()
        self.layers = nn.ModuleList([])
        for _ in range(depth):
            # 将Atten层与MLP层拼接起来
            self.layers.append(nn.ModuleList([
                PreNorm(dim, Attention(dim, heads=heads, dim_head=dim_head, dropout=dropout)),
                PreNorm(dim, FeedForward(dim, mlp_dim, dropout=dropout))
            ]))

    def forward(self, x):
        # 经过多个Attention层计算
        for attn, ff in self.layers:
            x = attn(x) + x
            x = ff(x) + x
        return x

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

ViT整体架构（基于上述结构）

终于到了这里了，接下来我们的任务就是根据ViT的结构，结合上面不同的结构，拼出一个ViT层就好了。我们距离本篇的第一张图已经过了太久（也有可能是我写的慢的原因），我们再把ViT的结构拿到这里来对照一下。

我们在之前已经实现了很多的代码，这就意味着我们现在不用过多的讲解下面的代码。

class ViT(nn.Module):
    def __init__(self, *, image_size, patch_size, num_classes, dim, depth, heads, mlp_dim, pool='cls', channels=1, dim_head=64, dropout=0., emb_dropout=0.):
        '''
        image_size:输入的图片边长
        patch_size_:patch边长
        num_classes:图片的分类数
        dim:经过第一个线性层（粉红色）后的维度
        depth:Transformer中Attention层数
        heads:多头注意力机制头数
        mlp_dim:ViT结构图中MLP隐藏层的维度
        pool:池化方式（区别cnn中的池化）
        channels:输入图片的通道数
        dim_head:每个头处理的维度
        '''

        # 图片patch化
        super().__init__()
        image_height, image_width = pair(image_size)
        patch_height, patch_width = pair(patch_size)

        assert  image_height % patch_height ==0 and image_width % patch_width == 0

        num_patches = (image_height // patch_height) * (image_width // patch_width)
        patch_dim = channels * patch_height * patch_width
        assert pool in {'cls', 'mean'}

        self.to_patch_embedding = nn.Sequential(
            Rearrange('b c (h p1) (w p2) -> b (h w) (p1 p2 c)', p1=patch_height, p2=patch_width),
            nn.Linear(patch_dim, dim)
        )

        # 初始化cls_token
        # nn.Parameter()定义可学习参数
        self.cls_token = nn.Parameter(torch.randn(1, 1, dim))
        # 初始化位置信息
        self.pos_embedding = nn.Parameter(torch.randn(1, num_patches+1, dim))

        self.dropout = nn.Dropout(emb_dropout)

        # 初始化transformer
        self.transformer = Transformer(dim, depth, heads, dim_head, mlp_dim, dropout)

        self.pool = pool
        self.to_latent = nn.Identity()
        # ViT模型最后的MLP层
        self.mlp_head = nn.Sequential(
            nn.LayerNorm(dim),
            nn.Linear(dim, num_classes)
        )

    def forward(self, img):
        # 图片patch化
        # [b,c,(h*p1),(w*p2)] -> [b,(h*w),(p1*p2*c)] -> [b,(h*w),dim]
        x = self.to_patch_embedding(img)
        # b表示batchSize, n表示h*w
        b, n, _ = x.shape

        # self.cls_token: (1, 1, dim) -> cls_tokens: (batchSize, 1, dim)
        # 将cls_token扩增为batch个
        cls_tokens = repeat(self.cls_token, '() n d -> b n d', b=b)

        # 将cls_token拼接到patch token中去，会将x的第二维增加一维(b, 64+1, dim)
        x = torch.cat((cls_tokens, x), dim=1)

        # print(self.pos_embedding[:,:(n+1)].shape)
        # 加位置嵌入（直接加）(b, 65, dim)
        x += self.pos_embedding[:, :(n+1)]
        x = self.dropout(x)

        x = self.transformer(x)# (b, 65, dim)

        '''
        获取经过transformer的x，并且提取第二维的第一个输出。之前提到这个位置是cls_token，也就是模型中用于保存图片信息并用
        于分类的向量
        '''
        x = x.mean(dim=1) if self.pool == 'mean' else x[:, 0]
        x = self.to_latent(x)
        return self.mlp_head(x)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79

模型分类效果

MNist

ViT模型在MNist数据集上分类效果很好，经过250轮训练，在训练集上达到100%的准确率，在测试集上达到98.9%的准确率。

训练参数

分类效果

测试集上的分类效果

测试集上各类的分类效果

cifar-10

训练参数

分类效果

在训练集上达到了100%的分类效果。

测试集上分类效果

测试集上各类的分类效果

可以看到在测试集上的分类效果比测试集上差距很大，考虑是否出现过拟合。

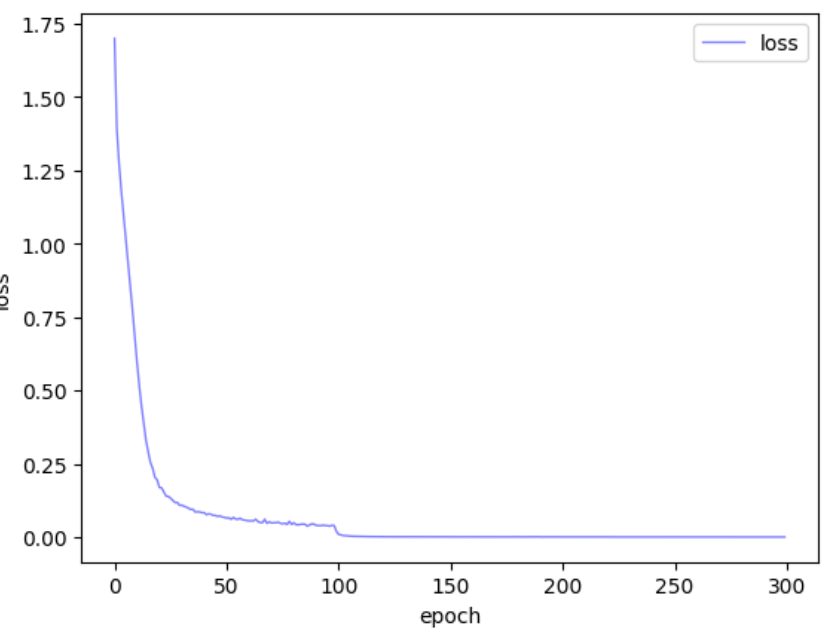

训练时loss变化
