基于STM32F469 discovery kit 开发板的开发2

基于STM32F469 discovery kit 开发板的开发2

开发环境搭建

在嵌入式开发中，常用的集成开发环境（IDE）常用的有keil或IAR，我们以keil为例进行说明，主要有两步：

keil安装F4的固件库

首先到Keil官网下载ST的库文件，在Keil库页面找到ST的库文件，
现在找到了库文件

		Keil.STM32F4xx_DFP.2.16.0.pack
1

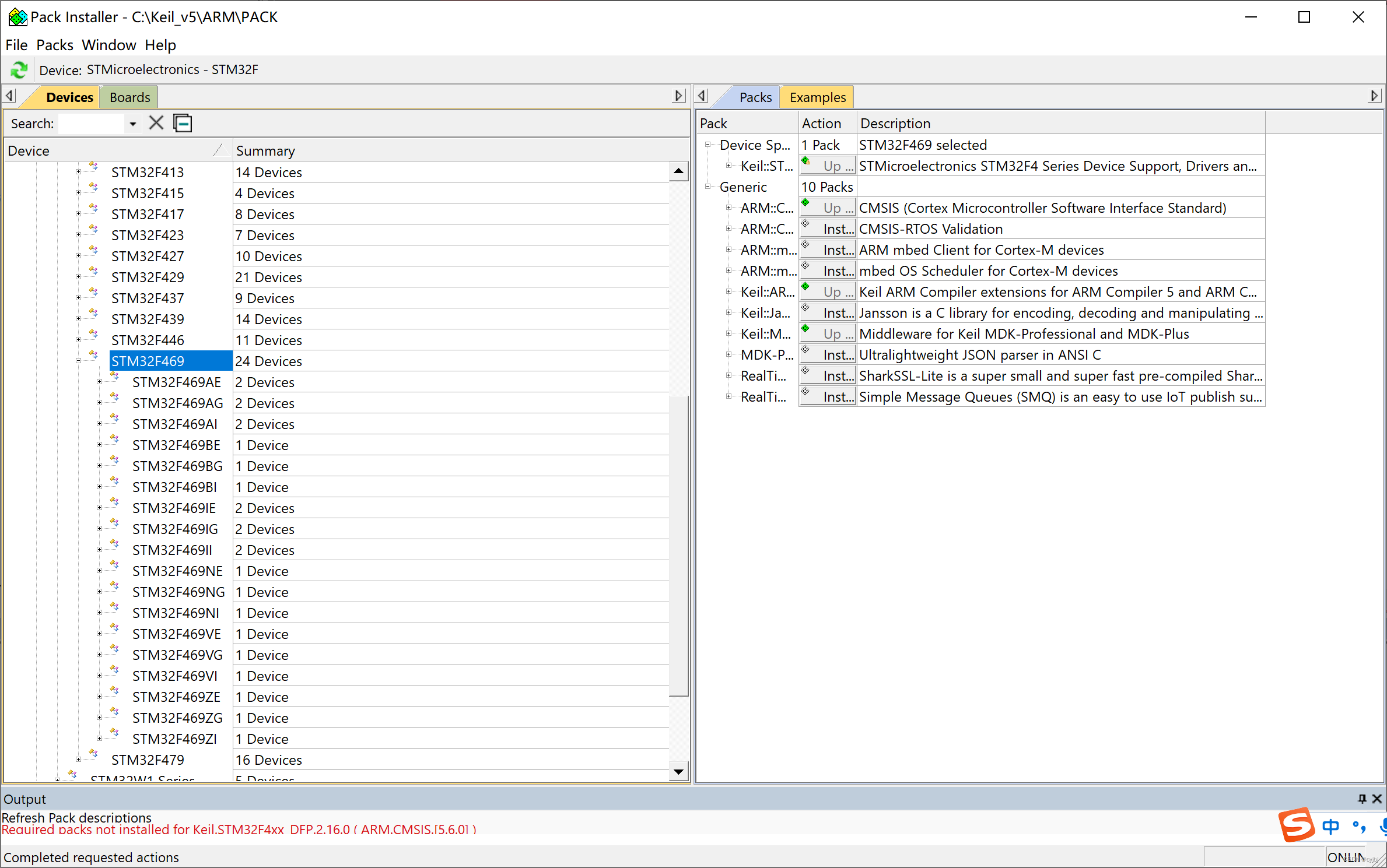

进行下载，双击安装即可，完成后，在keil工具栏上，点击打开pack installer按钮

选择device查看，可以看到，器件库已经安装。

keil配置st-link调试工具

keil的安装请参阅其他教程，没有的朋友可以到keil官网下载免费版本，除了代码大小限制为，其他功能没啥去不饿，新建stm32f469的项目，在项目的option选项卡中，选择Debug选项卡，选择ST-Link Debugger，如下图：

然后点击Settings

选项配置如上图，点击确定后退出，所有的配置就ok了。

例程测试

在配套资料的STM32F4-Discovery_FW_V1.1.0_Makefiles-master.zip中，包含有多个例程，如下图：

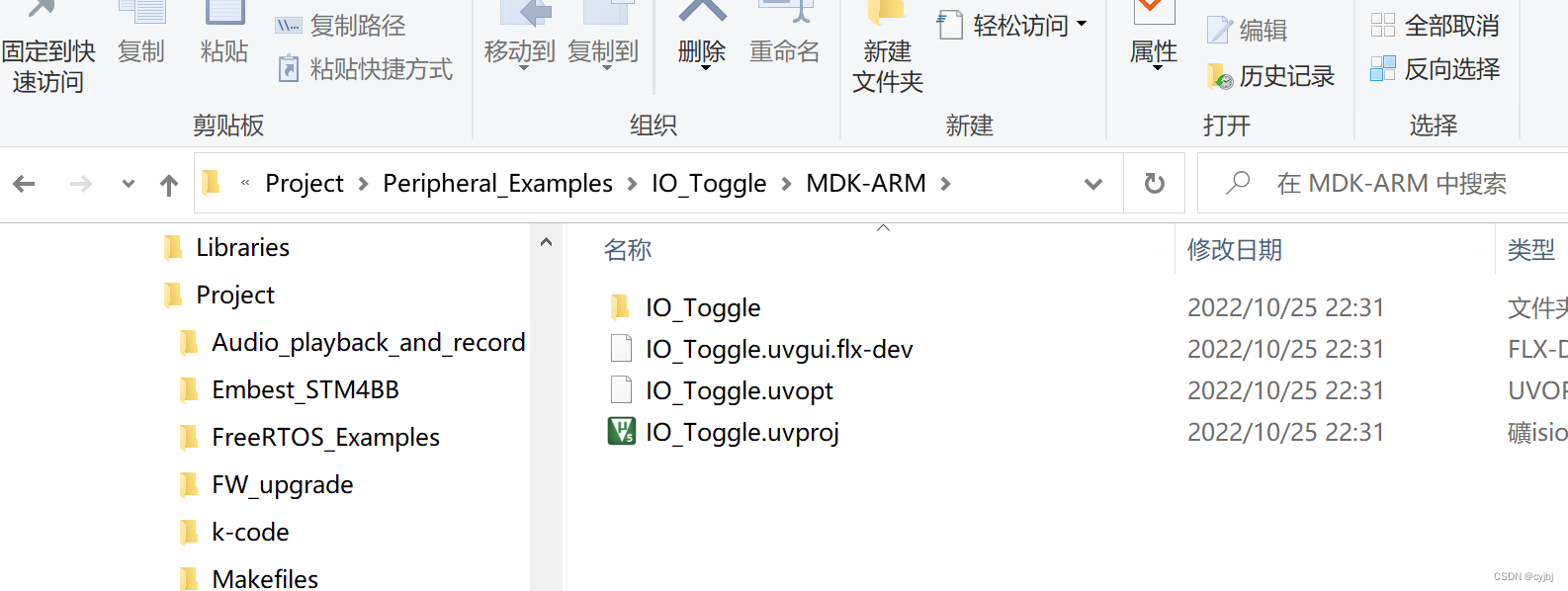

我们可以选择某个例程来验证开发流程。下面以IO_Toggle例程为例，打开目录下keil工程：

其主要控制代码如下：

	/* PD12 to be toggled */
	    GPIO_SetBits(GPIOD, GPIO_Pin_12);
	    /* Insert delay */
	    Delay(0x3FFFFF);
	    /* PD13 to be toggled */
	    GPIO_SetBits(GPIOD, GPIO_Pin_13);
	    /* Insert delay */
	    Delay(0x3FFFFF);
	    /* PD14 to be toggled */
	    GPIO_SetBits(GPIOD, GPIO_Pin_14);
	    /* Insert delay */
	    Delay(0x3FFFFF);
	    /* PD15 to be toggled */
	    GPIO_SetBits(GPIOD, GPIO_Pin_15);
	    /* Insert delay */
	    Delay(0xFFFFF);
	    GPIO_ResetBits(GPIOD, GPIO_Pin_12|GPIO_Pin_13|GPIO_Pin_14|GPIO_Pin_15);
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

代码非常简单，编译链接后，下载到开发板后，就可以运行，用万用表就可以测量管脚的高低变化了。
