【影像三维地形图制作（附练习数据）

=

一、数据来源介绍

1. 数字高程数据

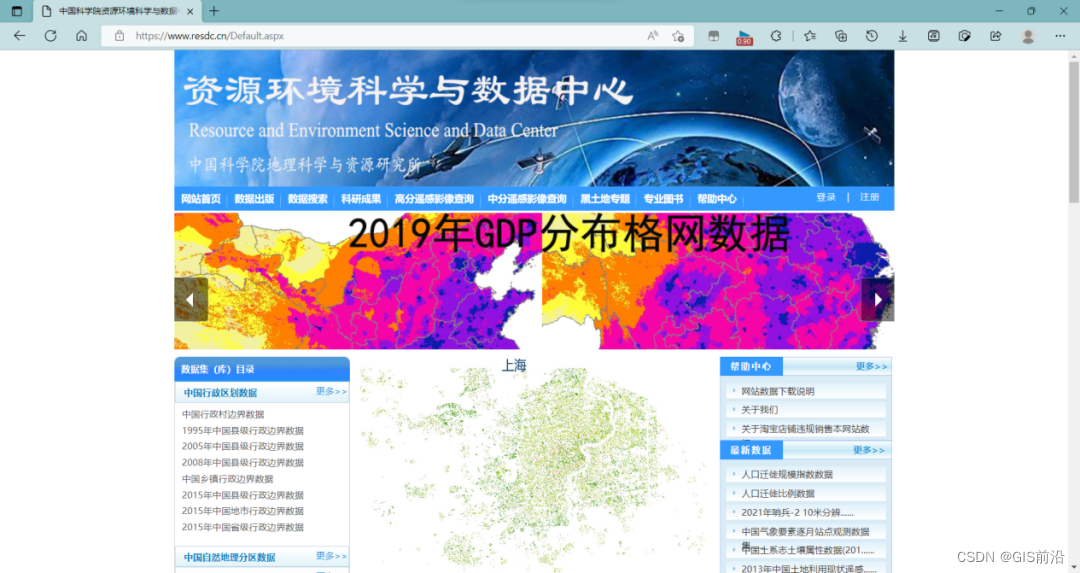

数字高程数据来源于中国科学院资源环境科学与数据中心（https://www.resdc.cn/Default.aspx）。

2. 公主岭市遥感影像数据

遥感影像数据数据来源网络。

文末有数据下载链接

二、 数据预处理

1. 公主岭市遥感影像数据预处理

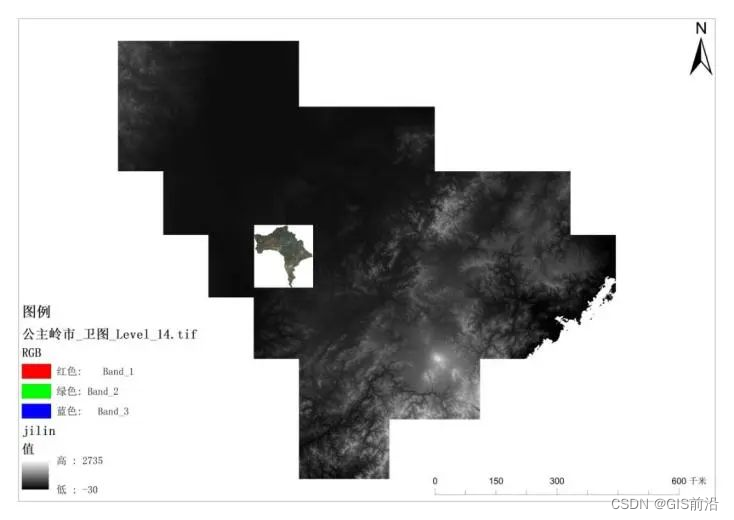

从之前的图中可以观察到，从软件当中下载的遥感影像是拥有白边的，这就需要我们先将白边处理掉在进行之后的操作。

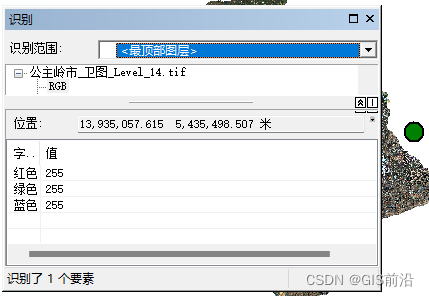

使用复制栅格工具处理影像之前，我们先了解一下背景值（白边）是多少，白边一般是255，黑边一般是-999，为了确保正确，可以使用识别工具进行探查。

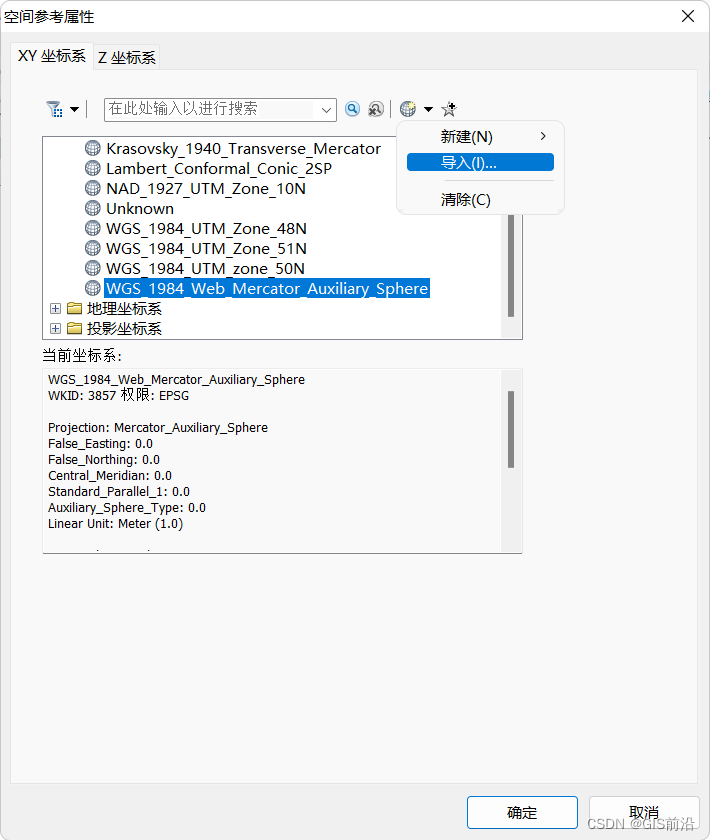

在地理数据库中创建镶嵌数据集，这里我们在默认的文件地理数据库中创建，其中坐标系利用导入的方式添加即可（导入遥感影像的坐标系）。

工具位置：数据管理工具 -> 栅格 -> 镶嵌数据集 -> 创建镶嵌数据集

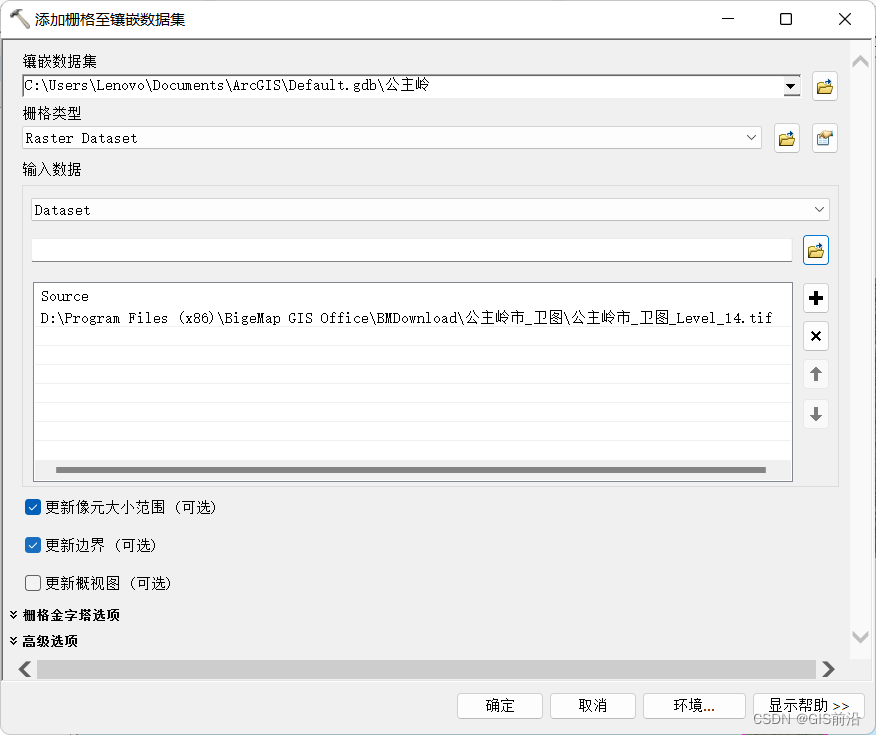

利用【添加数据至镶嵌数据集】工具，将遥感影像添加至镶嵌数据集中。

工具位置：数据管理工具 -> 栅格 -> 镶嵌数据集 -> 添加数据至镶嵌数据集

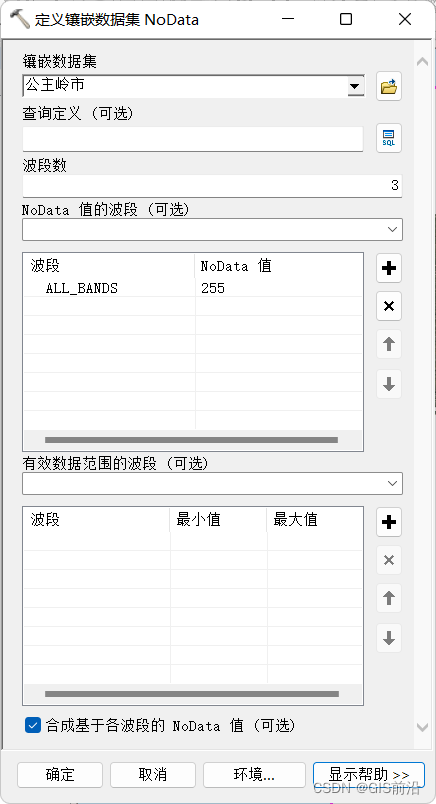

之后，便可以在镶嵌数据集中使用【定义镶嵌数据集 Nodata】工具，对数据的无效值进行定义。其中NoData值的波段选择ALL_BANS，NoData值设为255（之前用识别工具探查的白边的值），勾选【合成基于各波段的NoData值】，遥感影像有3个波段，选中以后只有这三个波段的值均为255时像元才会变成NoData，否则的话像元中只要有一个波段的值为255，就会被设为NoData。

工具位置：数据管理工具 -> 栅格 -> 镶嵌数据集 -> 定义镶嵌数据集 Nodata

镶嵌数据集本身也支持栅格函数，类似影像数据窗口中函数模板的设置，同样可以设置函数链来实现一些复杂的要求。

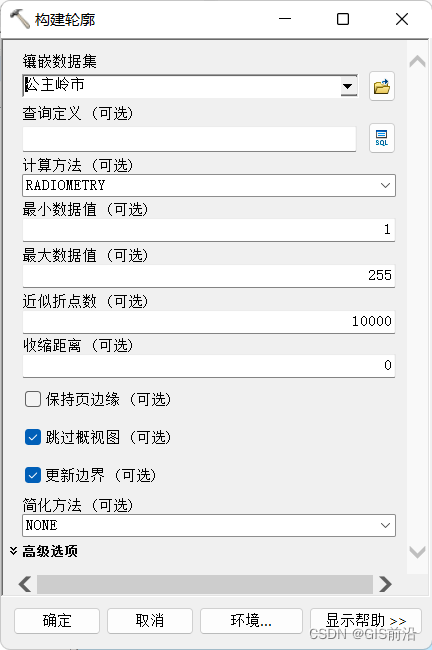

当然，我们在使用镶嵌数据集的时候，也可以在构建轮廓的时候去除无效值。但它去除的并不完美，在影像周围会有一些白色像元的存在，其多少取决于近似折点数，近似折点数越大，轮廓越贴合影像，白边去除的越好，这里我们设置为10000个（最大啦）。

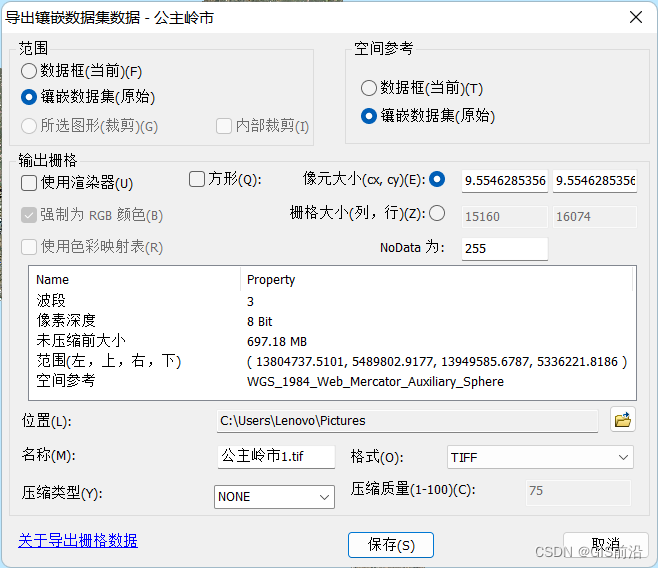

右键影像，选择【导出数据】，将范围设置为镶嵌数据集。

2.数字高程数据预处理

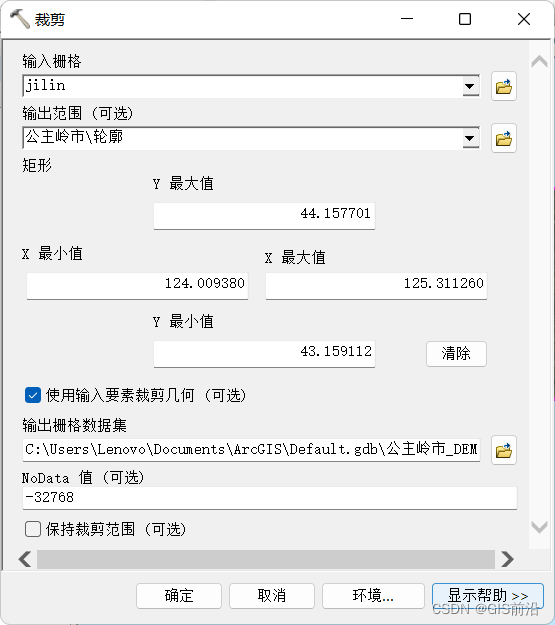

利用裁剪工具对数字高程数据进行裁剪。

工具位置：数据管理工具 -> 栅格 -> 栅格处理 -> 裁剪

三、ArcScene

1. 3D表面

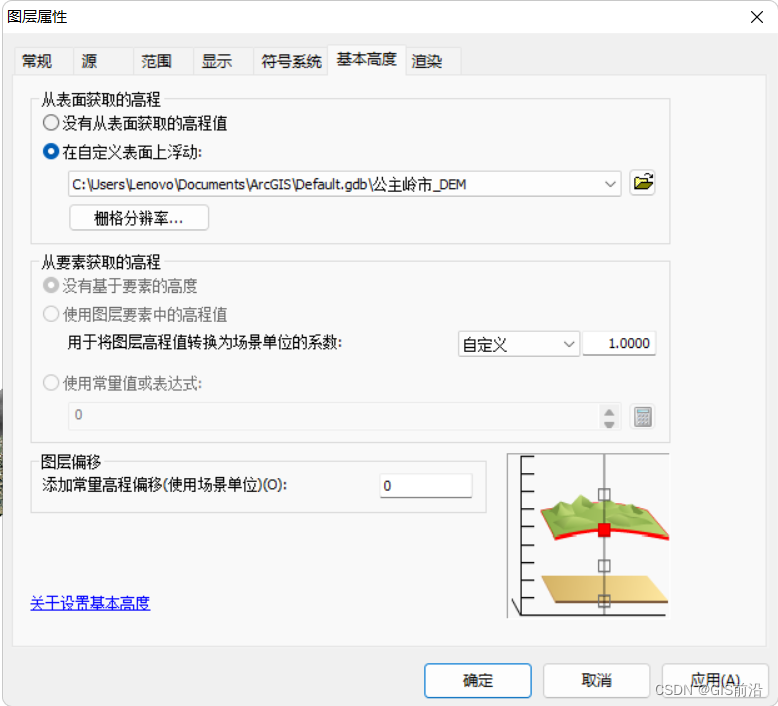

添加公主岭市去除白边的遥感影像和经过裁剪的数字高程数据，右键影像图层，选择属性 -> 基本高度，【从表面获取的高程】选为【在自定义表面上浮动】，其中默认设为一起添加进来的数字高程数据。

右键数据框，选择场景属性 -> 常规，点击基于范围进行计算。

2. 侧面的剖面

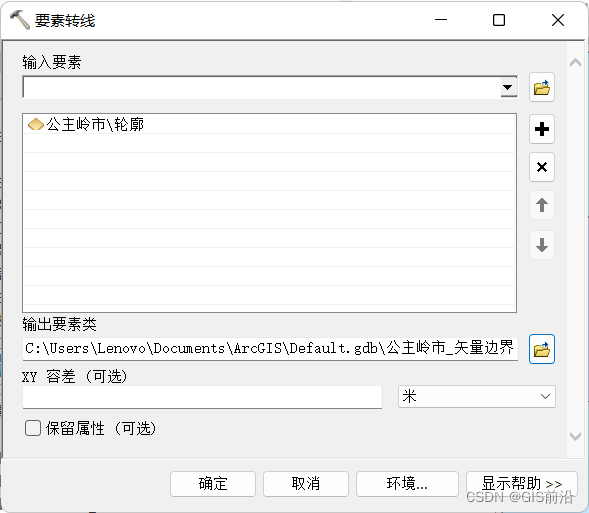

利用要素转线工具将镶嵌数据集中的轮廓输出为矢量图层。

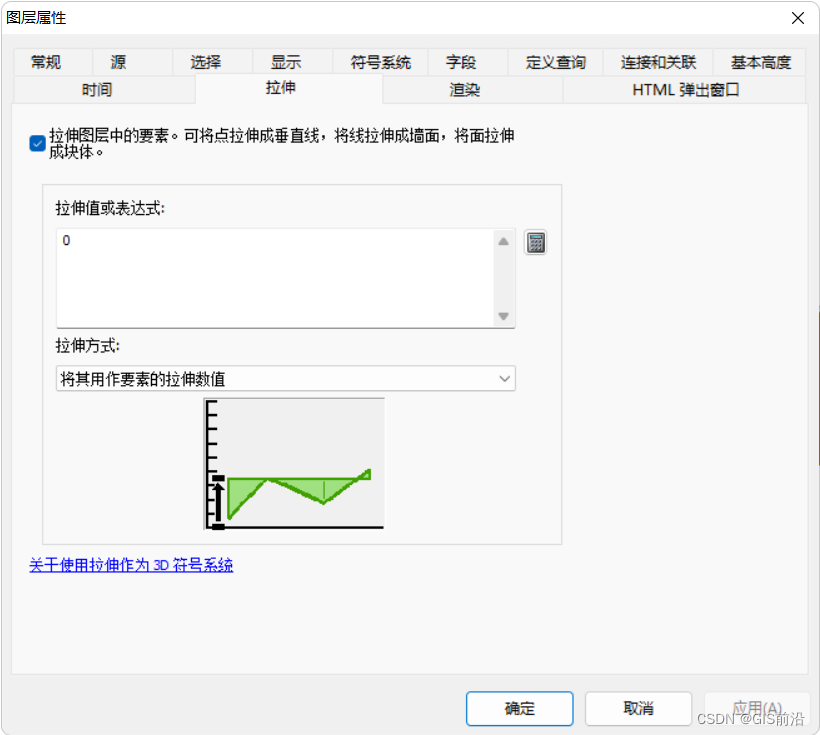

添加矢量边界至ArcSence中，右键图层，设置同样的基本高度后，切换拉伸选项卡，勾选【拉伸图层中的要素。可将……巴拉巴拉……】，选择拉伸方式为【将其用作要素的拉伸数值】。

3. 更改显示设置

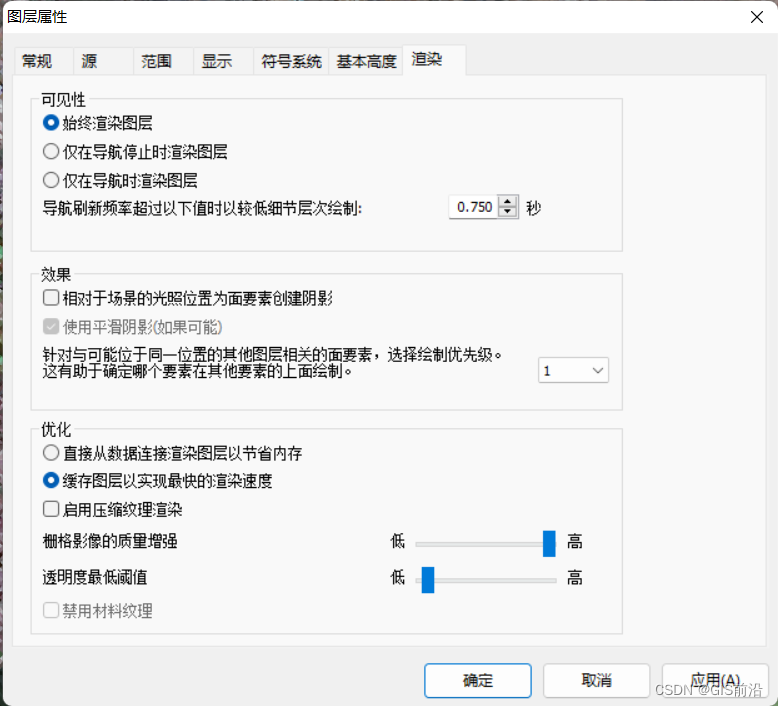

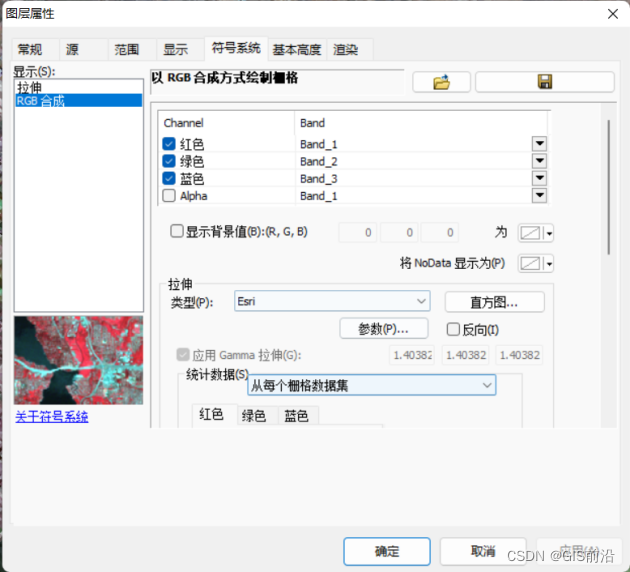

右键影像图层，选择属性 -> 符号系统，将拉伸下面的类型更改为Esri，切换渲染选项卡，将【栅格影像的质量管理】拉到最高，这样可以使影像更贴合实际。

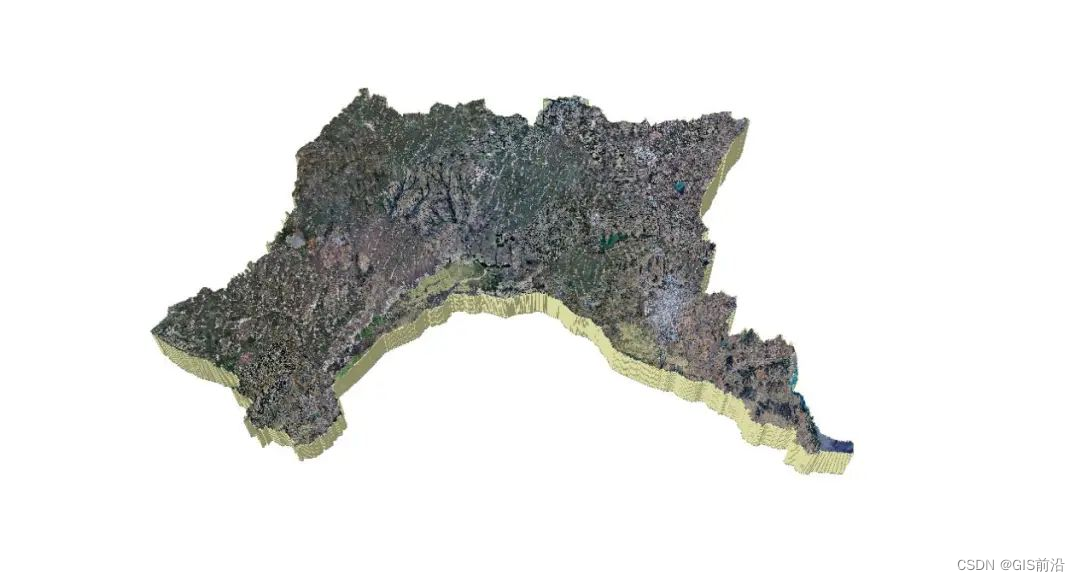

四、成果展示
