【分布式任务调度】（一）XXL-JOB调度中心集群部署配置

1.概述

XXL-JOB是一款轻量级的分布式任务调度中间件，默认支持6000个定时任务，如果生产环境的任务数量在这个范围内，可以选择使用 XXL-JOB。

XXL-JOB由Quartz这款老牌的任务调度中间件演化而来，相对来说，具备以下优势：

• 操作更简单，学习成本更低
• 使用异步化调度，性能更好
• 有配套的运维后台系统，提供了配置、监控、日志、统计报表等功能
• 拥有更简单的集群部署方案，服务的注册与发现等功能

详情参考《官方文档》

本文的内容在官方文档上都可以找到，只是在这基础上做了一点细节补充，有经验的同学可以直接查阅官方文档。

2.代码编译

2.1.代码下载

打开源码GitHub地址下载代码。
tips: 我们不能直接clone当前的代码仓库，因为当前仓库的代码随时在修改，并不是稳定的版本，我们应该下载的稳定的release版本，这里我们选择最新的版本。

下载完成之后，我们可以直接使用Maven指令进行编译打包，也可以借助Idea等工具打开源码。这里我们需要对配置做一点小修改，所以使用Idea打开。

打开后的项目分包如上图所示，官网中对分包已经有了较详细的描述

xxl-job-admin：调度中心
xxl-job-core：公共依赖
xxl-job-executor-samples：执行器Sample示例（选择合适的版本执行器，可直接使用，也可以参考其并将现有项目改造成执行器）
    ：xxl-job-executor-sample-springboot：Springboot版本，通过Springboot管理执行器，推荐这种方式；
    ：xxl-job-executor-sample-frameless：无框架版本；
1
2
3
4
5

2.2.初始化与编译

第一步：初始化数据库

XXL-JOB只依赖了数据库，我们可以通过源码中提供的数据库脚本进行初始化，这次选择了本地安装的一台MySQL数据库进行初始化。

将图中的脚本直接扔到数据库中执行即可。

第二步：修改配置文件
打开调度中的配置文件，需要修改的有两处，其他的配置可以不做修改：

• 数据库连接配置
  将数据库的连接修改为刚刚初始化的数据库地址
  如果生产环境接入了配置中心，则将整个properties上传到配置中心去

• accessToken配置
  这个配置主要是为了调度的通信安全，在生产环境中需要自定义一个token值，这里只做demo就保持默认了


第三步：编译打包
使用Idea的Maven插件进行编译打包，当然也可以自行编写Maven指令进行打包。

如果有Maven私服，可以将xxl-job这个根目录deploy到私服中去，方便后续的生产部署。这里不做生产部署，所以只做了install。

3.集群部署

3.1.服务启动

XXL-JOB的集群部署非常简单，只需要注意两点：

• 集群节点都连接的是同一个数据库。
• 多台机器部署时，需要统一系统时间，如果是单个机器部署，则不用管这条。

现在是在同一台机器中，并且在上面打的包中，指定了数据库的url地址，所以只需要正常启动，就满足上述的条件了。
找到刚刚打的包，xxl-job-admin，这是一个springboot的功能，所以通过java -jar直接启动就好了，这里先启动两台。

java -jar xxl-job-admin-2.3.1.jar --server.port=8080
java -jar xxl-job-admin-2.3.1.jar --server.port=8081
1
2

操作到这里，一个基本的调度中心集群就搭建好了。
需要注意的是，XXL-JOB的集群并不是分片集群，不管部署多少台，同一时间执行调度任务的只会有一台。
集群部署纯粹只是为了处理单点故障问题。

为什么会这么设计呢？

如果是分片集群，在同一时间，不同的调度中心在执行同一个调度任务，会导致的重复调度问题，一般解决这种问题，可以通过分布式锁来处理，同一时间只让一个线程去处理任务。
在加上XXL-JOB的架构理念中，将调度器与执行器分离了，使用异步调用的方式来处理，从而大大降低了调度器的性能压力。
于是，就直接使用数据库的独占锁做分布式锁处理了，处理方式简单。

3.2.反向代理

上面我们已经获得了一个集群，但是对于生产环境来说，简单粗暴的通过调度中心所在服务器的ip访问并不是一个友好的方式，可想象的是，一旦ip发生了变化，我们所有的调度器所在服务的配置文件都需要修改。
更好的方式是通过反向代理的方式来暴露调度中心，以Windows环境为例，用以下步骤来做配置：

第一步：修改hosts文件
如果是生产环境，忽略这一步，直接使用生产环境的域名即可。本地配置hosts文件，主要是想把127.0.0.1映射到某个域名上。

127.0.0.1    ls.xxljob.cn
1

ls.xxljob.cn 可以配置成任意自己喜欢的域名。

第二步：配置Nginx
一般来说，我们不会直接在nginx的配置文件中做配置，而是单独创建一个由某个服务独有的配置文件，方便管理。
这里我们在conf目录中创建xxl-job.conf并做以下配置：

# 负载均衡
upstream local.xxljob.cn {
    server 127.0.0.1:8080;
	server 127.0.0.1:8081;
}

server {
    listen       80; # nginx端口
    server_name  ls.xxljob.cn; # hosts中配置的域名

	error_page 404 /404.html;
	error_page 500 502 503 504  /50x.html;

	# 需要转发的uri路径
	location ~* /xxl-job-admin {
		proxy_pass  http://local.xxljob.cn; # 映射上面的upstream
		proxy_pass_header Date;
		proxy_pass_header Server;
		proxy_set_header Host $host;
		proxy_set_header X-Real-IP $remote_addr;
		proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
	}
}

# 日志配置
log_format  xxl-job  '$remote_addr  - $upstream_addr - $remote_user [$time_local] "$request" '
                      '$status $body_bytes_sent "$http_referer" '
                      '"$http_user_agent" "$http_x_forwarded_for"';

access_log  logs/access.log  xxl-job;
error_log   logs/error.log;
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31

配置好后，打开同级目录下nginx.conf文件，将上面的文件依赖到nginx配置中。

http {
	resolver 8.8.8.8;

	include       mime.types;
    default_type  application/octet-stream;
	include xxl-job.conf;
# ......此处省略其他配置
}
1
2
3
4
5
6
7
8

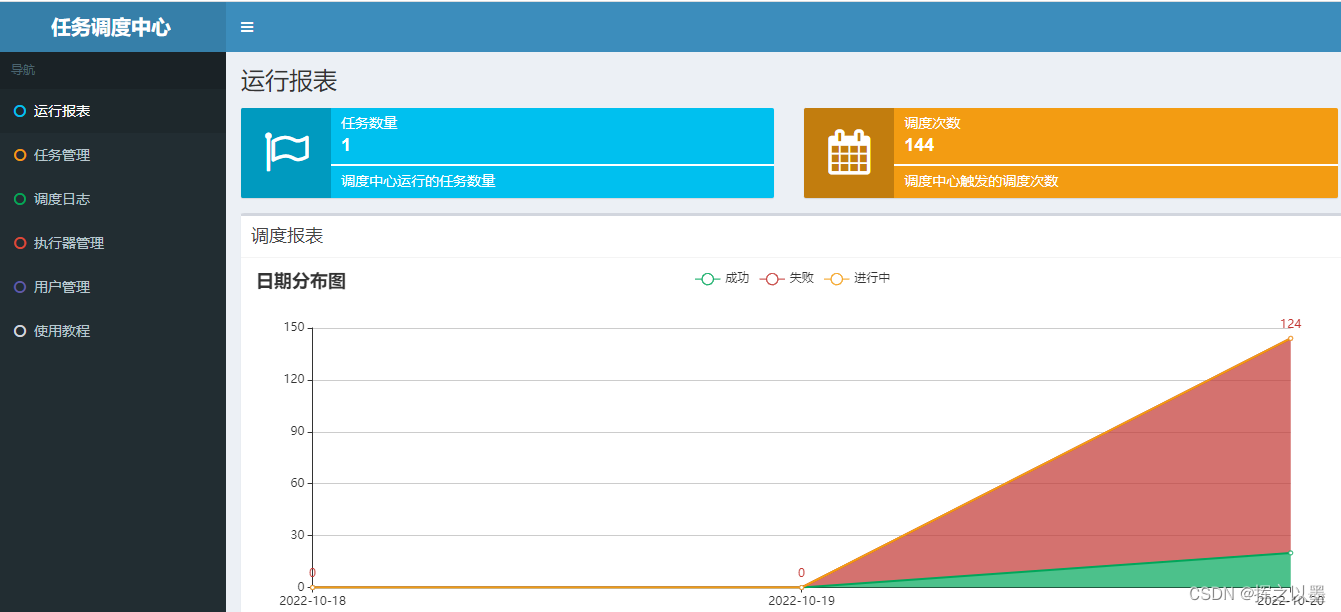

然后启动nginx，通过域名访问http://ls.xxljob.cn/xxl-job-admin/，默认登录账号 “admin/123456”, 登录后运行界面如下图所示。

第三步：反向代理验证
在上面的nginx配置中，加入了一个日志格式化配置：- $upstream_addr，有这个配置后，我们就可以在access_log中查看负载均衡的请求详情了。
刷新几次页面，然后打开nginx目录下的log文件，看到8080和8081交替执行，表达负载均衡配置成功。

4.总结

XXL-JOB的调度中心集群部署只需要满足两个条件就可以在生产环境使用了：

• 多个节点使用同一个数据库。
• 多台机器的系统时间配置成一样的。

同时，只需要使用反向代理中间件，就可以让调度中心好用起来了。
