  在我们的平常工作中，完成某个项目或者功能不可能直接打开项目讲解思路，更多的是使用某种图表来表达我们的思想，其中UML类图就是一种非常便利的手段。

UML类图基础知识

  类图可以显示项目中不同类的属性、操作以及不同对象之间的关系。

  首先给出一个实例UML类。

  类图分三层，第一层为类名，第二层为成员属性，第三层为成员函数。

第一层

  上图中该类的类名为：Socket，标记为（也可将Socket字段用斜体）表示该类为抽象类，否则为正常字体，无其他标记表示普通类。

第二层

  成员属性表示格式为：符号 成员属性名 : 数据类型名。

  其中，符号有三种，一种是"+"：public（共有成员），一种是”-“：private（私有成员），一种是”#“：protected（保护成员）。包括第三层成员函数前面的”+“、”-“、”#“也是同义。

  将# m_uvLoop : uv_loop_t*翻译为C++中类即为：

class Socket{
protected:
    uv_loop_t* m_uvLoop;
}
1
2
3
4

第三层

  成员函数表示格式为：[<<符号1>>] 符号2 函数名(符号3 形参名 : 数据类型,…) : 函数返回值。

  其中，符号1可为：static或者const或者两者（表示函数是静态的或者const不变的）。

  符号2同第二层所说。

  函数名如果为斜体，则表示为纯虚函数/虚函数，否则为普通函数。

  符号3可为：in（参数是一个输入参数）、inout（参数既为输入参数也为输出参数，传入传出值）、out（参数是一个输出参数）。

  将<> # UvOnAllocBuffer(in handle : uv_handle_t*, in size : size_t, in buf : uv_buf_t*) : void翻译为C++中的类即为：

class Socket{
protected:
    static void UvOnAllocBuffer(uv_handle_t* handle, size_t size, uv_buf_t* buf);
}
1
2
3
4

TIPS：符号1关于表示函数是否为static或者const的表示方式以及函数名为斜体的含义，来源于互联网，不保证权威性以及正确性，仅供参考使用。

类与类之间的关系

参考链接：https://blog.csdn.net/q584401071/article/details/122201102

  UML类图描述的是项目中类与类之间的关系，接下来博主从实际使用的角度出发，简要说明UML类图的各大关系。包括依赖、关联、聚合、组合、实现、继承。其中强弱关系：依赖 < 关联 < 聚合 < 组合 < 实现 = 继承。

依赖

  人使用用计算机，在人这个类里面用到了计算机，说明二者是依赖关系。

TIPS：简单地说，就是类中某个成员函数的参数用到了某个类，那么就是依赖关系。注意连线表示及方向。

关联

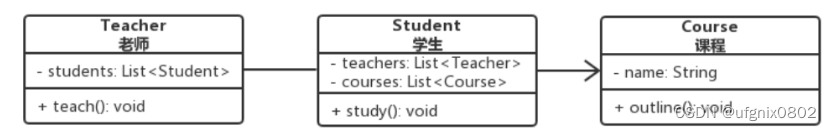

  如妻子和丈夫，老师和学生，学生和课程，两者需要对方，但是不是包含关系。关联既有单向又有双向。比如学生和课程关联，但是课程不和学生关联，学生需要用到课程，但是课程不需要用到学生。

TIPS：简单地说，两者不为包含关系，且一个类为另外一个类中成员属性容器中的元素，那么就是关联关系。注意连线表示及方向。

聚合

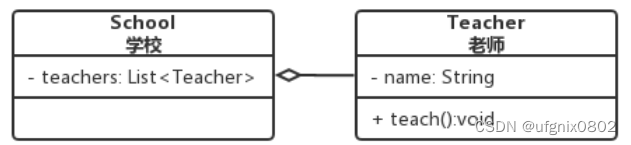

  如大雁和雁群，一只只大雁组成雁群，但是大雁又能脱离大雁群而存在。这里需要注意大雁和大雁本身，如果一个雁群只有一个大雁，且不会有大雁增加，那么该群体就是一个特例，也就是说是一个单例，对应C++中的单例类。

TIPS：简单地说，两者必须为包含关系，且一个类为另外一个类中成员属性容器中的元素，那么就是聚合关系。注意连线表示及方向。

组合

  大脑是人体的一部分，作为人体的一部分，即可以理解为作为成员而存在。两者从有这个对象就不可分离。

TIPS：简单地说，就是一个类作为另外一个类的成员属性而存在。那么就是组合关系。注意连线表示及方向。

实现

  类比于C++的面向对象三大特性之一的动态多态，即虚函数。对抽象类进行实现。

TIPS：注意连线表示及方向。

继承

  类比于C++的面向对象三大特性之一的继承。

TIPS：注意连线表示及方向。

应用

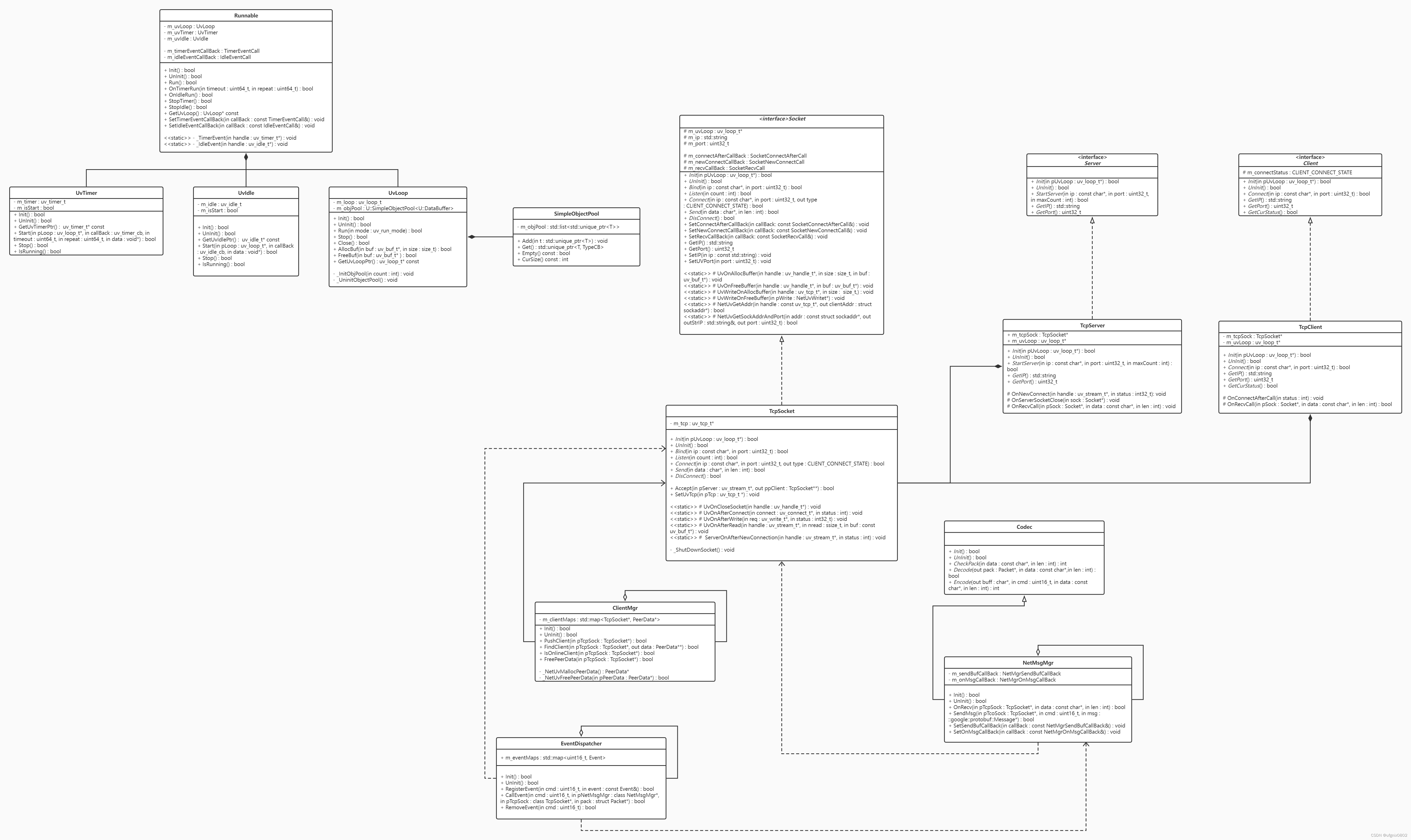

  以下应用仅供参考，各类之间的连线关系可能存在错误，并未严格检查。
