  OMRON欧姆龙想要控制EtherCAT总线轴，那第一步就需要安装ESI文件，这样才能组态硬件(类似于西门子的GSD文件)，那到底怎么搞呢？对于刚接触欧姆龙PLC的人可能有点懵，那今天就给大家介绍一下ESI文件的安装。

 这里用了一款NJ系列NX1P2的PLC，NJ系列的PLC都需要用Sysmac Studio软件(注意：欧姆龙有2种编程软件另一款是CX-Programmer，像一些CP系列CJ系列的PLC都是用这个），

 免费获取最新版本Sysmac Studio软件。

请帮忙转发评论，关注wei信公众号，老王的工控笔记，发送-欧姆龙软件，就能免费获得~谢谢

  而硬件用了一款第三方的EtherCAT总线轴，这种总线轴有很多，比如国产的有汇川，禾川等，国外的有松下，三菱等，首先要先问供应商要ESI文件，一般官网都不会有。不用找了，当有了这个ESI文件就可以开始下面的步骤

下面就简单介绍下：

1、打开Sysmac Studio软件，选择EtherCAT双击，会看到主设备

2、这就是一个禾川X3E的ESI文件，大家可以帮忙转发评论，关注wei信公众号，老王的工控笔记，发送-禾川X3E的ESI文件，就能免费获得~谢谢

3、右键主设备，会看到如下画面，选择显示ESI库，然后回看到图二，所有已安装的ESI库都会显示在窗口中

4、然后在窗口左下角，点击安装(文件)，找到在路径中找到所需安装的ESI文件位置

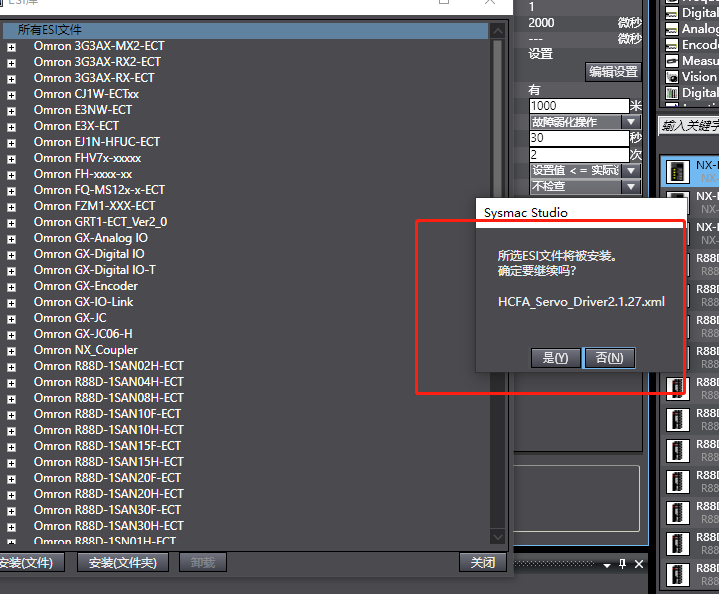

5、这时候会跳出一个窗口，是否要安装，选择是

6、这时候安装会开始，直到安装完成，你就可以在ESI列表中看到你所需要组态的总线轴了

7.最后关闭ESI窗口，在窗口右侧能看到一个供应商列表，下拉应该能找到你安装的轴，双击添加即可，就能在主设备下看到所添加的硬件组态
