物联网毕设 -- 人脸识别门禁系统（K210--HEX协议版本）
目录
项目资料源码
链接：https://pan.baidu.com/s/1uTqaEsYYhRnU7UHi4LTRxg?pwd=XZY0
提取码：XZY0
--来自百度网盘超级会员V5的分享通知
由于所使用的K210集成板厂家准备停产了，需要的小伙伴可以移步看一下另一款人脸识别项目，功能也可达到
人脸打卡
https://blog.csdn.net/herui_2/article/details/130686040?spm=1001.2014.3001.5502
关注微信公众号--星之援工作室 发送关键字（项目清单）
可获取项目清单资料
➡️🫡🫡🫡🫡🫡🫡🫡🫡➡️
⚠️⚠️（本文章仅提供思路和实现方法，并不包含代码，需要代码的同学请自行联系博主）
⚠️⚠️（有疑问或需要定制或者技术支持等，也请自行联系博主）⚠️⚠️
一 连线图
-
原理图
-
PCB电路图
-
实物图展示
-
指示状态
开发板本身自带一个LED ，这个LED作为我们查看网络连接状态和获取数据状态的说明
（1）灯开机闪烁一下，说明我们已经连接上云平台
（2）灯8秒状态改变一下，心跳保活机制
二 功能概括
-
下位机
（1）. 控制步进电机进行模拟门的使用，若开门后，默认10秒后自动关闭
（2）. RGB灯的控制，返回各种颜色的LED灯效果以区分硬件设备状态（详情见副录）
（3）. K210芯片通讯，使用串口与K210人脸识别模块进行HEX协议通讯
（4）. ESP8266自动连接OneNET云平台，默认使用MQTT协议，手机端需要订阅该硬 件端发布的主题进行MQTT通讯.（注：需要自行开启WIFI热点，修改WIFI热点参数WIFI名字：hhh .WIFI密码：12345678）
（5）. 处理MQTT主题发送过来的消息（详情见指令系统）
-
上位机
（1）. 三个权限登录系统，管理员，教师，学生。
（2）. 管理员端：修改信息审核，查看全部开门记录，权限设置，录入，删除人脸.
（3）. 教师端：修改个人信息（录入，删除自己人脸，基本信息），查看自己以及班级学生开门记录.
（4）. 学生端：修改个人信息（录入，删除自己人脸，基本信息），查看开门记录
（5）. 自动订阅主题，回复下位机心跳包.
-
云平台端

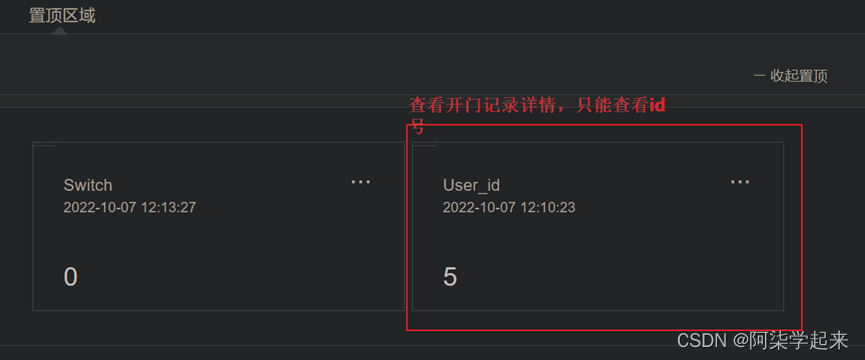

（1）. 登录OneNET云平台后可以看到后台数据，这个数据会实时更新，只要底层获取到有效数据，则会向上发送数据。
（2）. 获取开门的用户id，以及门状态，显示到平台中，用户id为0时则表示无人开门
-
K210端
（1）. 感兴趣可以去看，这里我们已经调成了我们所要使用的固件了
使用说明 (Github)： github.com/sipeed/MF1-User-Manual
硬件原理图/数据手册： https://dl.sipeed.com/shareURL/MAIX/HDK
固件/资源包资料下载： http://api.dl.sipeed.com/shareURL/MF_Module
Sipeed HardWare： github.com/sipeed/Sipeed_HardWare
三 底层代码使用方式
- 先根据原理图进行连线，连接好以后在做后面的操作
- 打开手机热点 热点名字：hhh 密码：12345678
- 打开程序（硬件由工作室出的可以忽略下载程序这部分）
- 查看云平台数据
显示有效数据
四 APP使用方式
1. 本地数据库设计
- 用户表
Uid
Int
主键
Uphone
Char(11)
唯一
Upassword
Char(20)
Uname
Char(20)
姓名
Utype
int
不为空
0-学生，1-教师，2管理员
Uclass
Char(50)
班级，老师有多个班级用，号隔开
Ustate
Int
状态
不为空，默认0
0-正常；1-禁用
Usex
Int
性别
不为空
0-女；1-男
Uage
Int
年龄
不为空
ufid
int
人脸id
唯一
班级表
cname
Char（20）
主键
Cnum
Int
人数
开门记录表
did
Int
门的id
uid
int
开门人id
Odate
Char(20)
开门日期
Otime
Char(20)
开门时间
门表
did
Int
门的id
dname
Char(50)
门的名称，可自定义
2. 下载APP
3. 功能使用说明
因为是使用本地数据库，所以我们的Android是默认24H在线，只要Android在线时才会收到开门记录，如果Android不在线且使用录入的人脸信息开门的，只要在云平台中查看开门记录
管理员端：管理员端不能进行账号创建，只能出厂设置，
管理员账号：123456
管理员密码：admin
教师端：只能由管理员创建教师账号，可以查看班级学生开门记录
学生端：可以在注册界面创建学生账号 ，无限制要求
4. 根据视频进行账号的建立
五 整体效果演示
副录（下位机自动把接收到的HEX指令翻译成指令系统）
灯光系统提示
灯光提示
释义
红灯常亮
正在初始化，MQTT服务器连接失败
人脸模块初始初始化失败
绿灯常亮
MQTT服务器连接成功
人脸模块初始初始化成功
每10秒发送一次心跳包
蓝灯亮起
进入录入人脸模式
黄灯闪烁一下
第一次录入人脸成功
黄灯闪烁一下
第二次录入人脸成功
黄灯闪烁一下
第三次录入人脸成功（第三次成功之后自动返回绿灯常亮）
红灯闪烁一下
第一次录入人脸失败
红灯闪烁两下
第二次录入人脸失败
红灯闪烁三下
第三次录入人脸失败
蓝灯闪烁一下
人脸识别成功
指令系统-上位机->下位机
指令参数
释义
Heart:1
心跳包应答
DeleteFace:[ID]
例：DeleteFace:0
删除人脸 ID（0-254）, 设为 0xFF，则删除所有人
AddFace:[ID]
添加人脸 ID（0-254）
在录入三张人脸特征后执行
GiveUpFace:[ID]
添加人脸 ID（0-254）
抛弃之前录入的人脸特征（任意执行）
CheckFace:1
对比人脸
Feature1:[ID]
添加第一张人脸特征 ID（0-254）
Feature2:[ID]
添加第二张人脸特征 ID（0-254）
Feature3:[ID]
添加第三张人脸特征 ID（0-254）
CheckDR:0
检测门禁状态
StateDR:[State]
State=1,开门状态控制
State=0,关门状态控制
指令系统-下位机->上位机
指令参数
释义
Heart:0
心跳包请求
CheckFace:[ID]
返回检测到底人脸ID，若为0，则为陌生人脸
DeleteFaceOK:[ID]
删除人脸 ID（0-254）指定删除成功
Feature1OK:[ID]
添加（ID）第一张人脸特征成功
Feature2OK:[ID]
添加（ID）第二张人脸特征成功
Feature3OK:[ID]
添加（ID）第三张人脸特征成功
AddFaceOK:[ID]
添加（ID）人脸成功
DR:[State]
State=1,处于开门状态
State=0,处于关门状态
ERROR:[ State]
State=1,无有效指纹
State=2,输入合法指令
-
-
