STM32 Bootloader开发记录

编写一个基础的Bootloader，记录一下开发过程及遇到的问题。

1、基本思路

作为一个Bootloader，它首先需要具备跳转功能，能够跳转到我们的APP地址空间中运行APP。

其次，它还需要有能够读写FLASH的能力。除了启动APP，另外还有对APP进行升级的操作，这个功能需要用到读写FLASH的功能。

如果还要支持在Bootloader中升级应用，还需要具备通信功能，可以是蓝牙、串口、Wi-Fi等。

除了基本的信息提示，升级过程中还需要交互功能。这些依赖于LED提示、串口输出等。

完成以上功能，一个简易的Bootloader就算是完成了。当然，只支持很少的功能，一般复杂的，我们还需要拥有固件完整性校验、签名校验，多分区启动等。

2、Bootloader启动流程

• MCU从FLASH的首地址进行加载，这里针对stm32l475，是0x8000000。这个地址存放的是终端向量表，首先初始化栈顶指针，然后各个中断函数的注册。
• 然后就跳转到我们的Bootloader中的main函数，执行我们的代码。
• 如果检测到数据分区有升级标志，或者有按键按下， 则进入升级状态；否则，跳转到APP分区的首地址。
• 如果是进入升级状态，使用串口通信的话，需要把串口打开，等待升级指令和升级数据，再接收到数据后，将其写入到FLASH中，所有的数据写入完成后，则执行跳转到APP分区首地址。
• APP分区的代码，可以是通过ST-Link直接烧录，也可以是通过我们Bootloader进行升级写入。需要注意的时候，Cubemx中生成的功能中，有中断向量表的偏移量设置项。在APP工程编译的时候，我们需要修改中断向量表的偏移量，否则，APP启动后，使用的仍然是Bootloader的中断向量表中的一些中断函数地址。显然，这是不行的。另外，APP工程还需要修改FLASH的地址。在KEIL的IROM选项中进行修改，根绝我们划分的FLASH MAP确定地址。

3、创建工程

需要创建三个工程：Bootloader、Application、dfu server。Bootloader和Application使用cubemx创建，dfu server是运行在PC端的串口升级程序，用来给STM32进行升级使用的。
仓库地址。

Bootloader

使能以下外设：PB12用于按键进入Bootloader升级模式，PE7用于LED红色指示灯，指示Bootloader所处的状态，PA10和PA9用于串口通信。

Application

APP应用使能一下外设：PA10和PA9用于串口输出显示，PE8用于绿色指示灯。

创建完MDK工程后，需要进行以下修改。

IROM

设置分区的起始地址和大小偏移量。这个设置主要是针对Application工程，由于该分区的起始地址不是FLASH的起始地址，设置好后，生成的用于烧录的HEX文件才能被设置为正确的地址。

分区划分：

Script

添加After Build脚本，用于在编译结束时生成.bin文件。

C:\Keil_v5\ARM\ARMCC\bin\fromelf.exe .\alentek_stm32l475_application\alentek_stm32l475_application.axf --bin -o .\alentek_stm32l475_application\firmware.bin
1

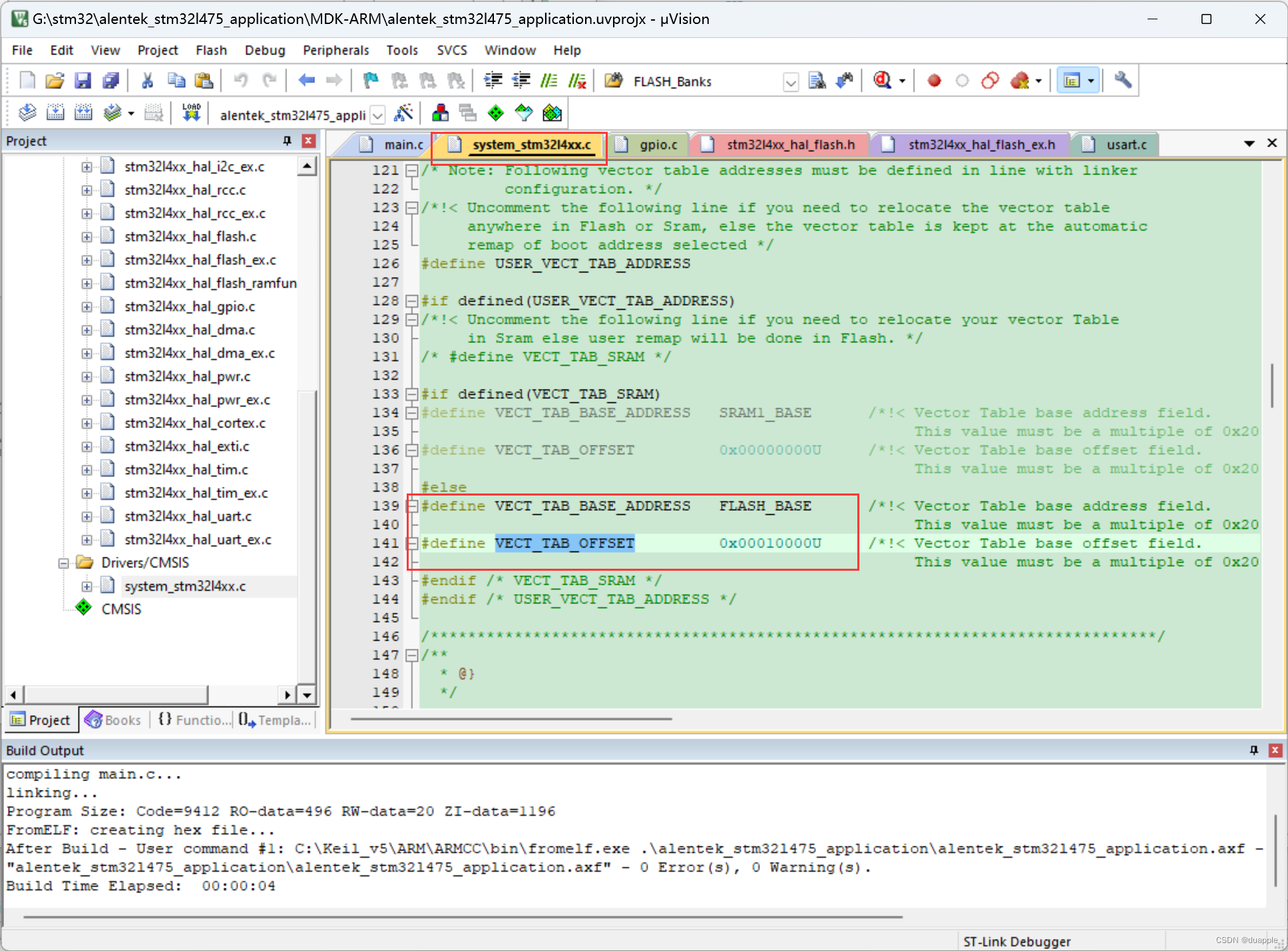

中断向量表地址修改

需要修改Application工程中的中断向量表的偏移量（即APP分区的起始地址偏移量），这个是相较于FLASH起始地址计算的。

完成以上步骤，基础工程就搭建好了。

4、代码

接下来就是完成Bootloader启动流程中，main中需要完成的业务逻辑了。

首先是确定是否有升级需求，如果有就进入到升级模式，串口接收升级数据，否则，直接跳转APP分区运行。

进入升级模式，需要拟定通信协议。

通信协议内容如下：

CMD用于串口启动和退出OTA状态，HEADER用于传输升级文件的信息，DATA用于传输升级文件内容，RESP用于MCU对PC端的程序进行响应。

由于协议中要用到CRC校验，因此可以在cubemx中开启CRC外设，用于计算CRC32的校验值。

CRC_InitTypeDef结构体定义的注释显示，默认使用的是CRC32/MPEG2。

PC端，直接使用软件的CRC校验。使用效率较高的查表法来实现。

/* CRC余式表 */
const unsigned int crc_table[256] = {
    0x00000000, 0x04c11db7, 0x09823b6e, 0x0d4326d9, 0x130476dc, 0x17c56b6b, 0x1a864db2, 0x1e475005,
    0x2608edb8, 0x22c9f00f, 0x2f8ad6d6, 0x2b4bcb61, 0x350c9b64, 0x31cd86d3, 0x3c8ea00a, 0x384fbdbd,
    0x4c11db70, 0x48d0c6c7, 0x4593e01e, 0x4152fda9, 0x5f15adac, 0x5bd4b01b, 0x569796c2, 0x52568b75,
    0x6a1936c8, 0x6ed82b7f, 0x639b0da6, 0x675a1011, 0x791d4014, 0x7ddc5da3, 0x709f7b7a, 0x745e66cd,
    0x9823b6e0, 0x9ce2ab57, 0x91a18d8e, 0x95609039, 0x8b27c03c, 0x8fe6dd8b, 0x82a5fb52, 0x8664e6e5,
    0xbe2b5b58, 0xbaea46ef, 0xb7a96036, 0xb3687d81, 0xad2f2d84, 0xa9ee3033, 0xa4ad16ea, 0xa06c0b5d,
    0xd4326d90, 0xd0f37027, 0xddb056fe, 0xd9714b49, 0xc7361b4c, 0xc3f706fb, 0xceb42022, 0xca753d95,
    0xf23a8028, 0xf6fb9d9f, 0xfbb8bb46, 0xff79a6f1, 0xe13ef6f4, 0xe5ffeb43, 0xe8bccd9a, 0xec7dd02d,
    0x34867077, 0x30476dc0, 0x3d044b19, 0x39c556ae, 0x278206ab, 0x23431b1c, 0x2e003dc5, 0x2ac12072,
    0x128e9dcf, 0x164f8078, 0x1b0ca6a1, 0x1fcdbb16, 0x018aeb13, 0x054bf6a4, 0x0808d07d, 0x0cc9cdca,
    0x7897ab07, 0x7c56b6b0, 0x71159069, 0x75d48dde, 0x6b93dddb, 0x6f52c06c, 0x6211e6b5, 0x66d0fb02,
    0x5e9f46bf, 0x5a5e5b08, 0x571d7dd1, 0x53dc6066, 0x4d9b3063, 0x495a2dd4, 0x44190b0d, 0x40d816ba,
    0xaca5c697, 0xa864db20, 0xa527fdf9, 0xa1e6e04e, 0xbfa1b04b, 0xbb60adfc, 0xb6238b25, 0xb2e29692,
    0x8aad2b2f, 0x8e6c3698, 0x832f1041, 0x87ee0df6, 0x99a95df3, 0x9d684044, 0x902b669d, 0x94ea7b2a,
    0xe0b41de7, 0xe4750050, 0xe9362689, 0xedf73b3e, 0xf3b06b3b, 0xf771768c, 0xfa325055, 0xfef34de2,
    0xc6bcf05f, 0xc27dede8, 0xcf3ecb31, 0xcbffd686, 0xd5b88683, 0xd1799b34, 0xdc3abded, 0xd8fba05a,
    0x690ce0ee, 0x6dcdfd59, 0x608edb80, 0x644fc637, 0x7a089632, 0x7ec98b85, 0x738aad5c, 0x774bb0eb,
    0x4f040d56, 0x4bc510e1, 0x46863638, 0x42472b8f, 0x5c007b8a, 0x58c1663d, 0x558240e4, 0x51435d53,
    0x251d3b9e, 0x21dc2629, 0x2c9f00f0, 0x285e1d47, 0x36194d42, 0x32d850f5, 0x3f9b762c, 0x3b5a6b9b,
    0x0315d626, 0x07d4cb91, 0x0a97ed48, 0x0e56f0ff, 0x1011a0fa, 0x14d0bd4d, 0x19939b94, 0x1d528623,
    0xf12f560e, 0xf5ee4bb9, 0xf8ad6d60, 0xfc6c70d7, 0xe22b20d2, 0xe6ea3d65, 0xeba91bbc, 0xef68060b,
    0xd727bbb6, 0xd3e6a601, 0xdea580d8, 0xda649d6f, 0xc423cd6a, 0xc0e2d0dd, 0xcda1f604, 0xc960ebb3,
    0xbd3e8d7e, 0xb9ff90c9, 0xb4bcb610, 0xb07daba7, 0xae3afba2, 0xaafbe615, 0xa7b8c0cc, 0xa379dd7b,
    0x9b3660c6, 0x9ff77d71, 0x92b45ba8, 0x9675461f, 0x8832161a, 0x8cf30bad, 0x81b02d74, 0x857130c3,
    0x5d8a9099, 0x594b8d2e, 0x5408abf7, 0x50c9b640, 0x4e8ee645, 0x4a4ffbf2, 0x470cdd2b, 0x43cdc09c,
    0x7b827d21, 0x7f436096, 0x7200464f, 0x76c15bf8, 0x68860bfd, 0x6c47164a, 0x61043093, 0x65c52d24,
    0x119b4be9, 0x155a565e, 0x18197087, 0x1cd86d30, 0x029f3d35, 0x065e2082, 0x0b1d065b, 0x0fdc1bec,
    0x3793a651, 0x3352bbe6, 0x3e119d3f, 0x3ad08088, 0x2497d08d, 0x2056cd3a, 0x2d15ebe3, 0x29d4f654,
    0xc5a92679, 0xc1683bce, 0xcc2b1d17, 0xc8ea00a0, 0xd6ad50a5, 0xd26c4d12, 0xdf2f6bcb, 0xdbee767c,
    0xe3a1cbc1, 0xe760d676, 0xea23f0af, 0xeee2ed18, 0xf0a5bd1d, 0xf464a0aa, 0xf9278673, 0xfde69bc4,
    0x89b8fd09, 0x8d79e0be, 0x803ac667, 0x84fbdbd0, 0x9abc8bd5, 0x9e7d9662, 0x933eb0bb, 0x97ffad0c,
    0xafb010b1, 0xab710d06, 0xa6322bdf, 0xa2f33668, 0xbcb4666d, 0xb8757bda, 0xb5365d03, 0xb1f740b4,
};

//查表法计算crc
unsigned int crc32_calculate(unsigned char *ptr, int len)
{
    unsigned int crc = 0xFFFFFFFF;
    while(len--) {
        crc = (crc << 8) ^ crc_table[(crc >> 24 ^ *ptr++) & 0xff];
    }
    return crc;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45

APP跳转代码

注意，这里的volatile声明是必须的，否则会跳转不成功。原因参考。

static void goto_application(void)
{
    printf("jump to application\r\n");
    void (*app_reset_handler)(void) = (void *)(*((volatile uint32_t *) (APP1_START_ADDR + 4U)));

    HAL_GPIO_WritePin(GPIOE, GPIO_PIN_7, GPIO_PIN_SET);
    app_reset_handler();
}
1
2
3
4
5
6
7
8

串口打印

重新定义fputs即可使用printf输出到串口。

int fputc(int ch, FILE *f)
{
    uint8_t c = ch;
	HAL_UART_Transmit(&huart1, &c, 1, 5000);
	return (ch);
}
1
2
3
4
5
6

FLASH操作

擦除：

static void flash_erase(uint32_t bank, uint32_t page_start, uint32_t page_num)
{
    HAL_FLASH_Unlock();
    FLASH_EraseInitTypeDef EraseInitStruct;
    uint32_t SectorError;
    EraseInitStruct.TypeErase     = FLASH_TYPEERASE_PAGES;
    EraseInitStruct.Banks        = bank;
    EraseInitStruct.Page        = page_start;
    EraseInitStruct.NbPages     = page_num;
    HAL_FLASHEx_Erase( &EraseInitStruct, &SectorError );
    HAL_FLASH_Lock();
}
1
2
3
4
5
6
7
8
9
10
11
12

写入：

static void flash_write(uint32_t addr, uint8_t *data, uint32_t size)
{
    HAL_FLASH_Unlock();

    int i;
    uint64_t dub_words;
    int mod;
    static ota_wbuff_t wbuff;

    memset(&wbuff, 0, sizeof(ota_wbuff_t));

    memcpy(wbuff.buffer + wbuff.index, data, size);
    wbuff.index += size;

    for ( i = 0; i < wbuff.index / 8; i++)
    {
        memcpy(&dub_words, wbuff.buffer + i * 8, sizeof(uint64_t));
        HAL_FLASH_Program(FLASH_TYPEPROGRAM_DOUBLEWORD, addr + i * 8, dub_words);
    }

    mod = wbuff.index % 8;
    if (mod)
    {
        memcpy(wbuff.buffer, wbuff.buffer + i * 8, mod);
        wbuff.index = mod;
        memset(&dub_words, 0xFF, sizeof(uint64_t));
        memcpy(&dub_words, wbuff.buffer, wbuff.index);
        HAL_FLASH_Program(FLASH_TYPEPROGRAM_DOUBLEWORD, addr + i * 8, dub_words);
        memset(&wbuff, 0, sizeof(wbuff));
    }

    HAL_FLASH_Lock();
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

写固件（注意对齐问题）：

static void flash_write_fw(uint8_t *data, uint32_t size, uint8_t is_first)
{
    static ota_wbuff_t wbuff;

    if (is_first)
    {
        memset(&wbuff, 0, sizeof(ota_wbuff_t));
        wbuff.addr = APP1_PARTITION_ADDR;
    }

    memcpy(wbuff.buffer + wbuff.index, data, size);
    wbuff.index += size;

    if (wbuff.index % 8 == 0) {
        flash_write(wbuff.addr, wbuff.buffer, wbuff.index);
        wbuff.addr += wbuff.index;
        wbuff.index = 0;
    }
    else {
        flash_write(wbuff.addr, wbuff.buffer, wbuff.index / 8 * 8);
        wbuff.addr += (wbuff.index / 8 * 8);
        memcpy(wbuff.buffer, wbuff.buffer + wbuff.index / 8 * 8, wbuff.index % 8);
        wbuff.index = wbuff.index % 8;
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

读取：

static void ota_info_read(ota_info_t *info)
{
    if (!info) return;
    memset(info, 0, sizeof(ota_info_t));
    uint32_t addr = CONFIGURATION_PARTITION_ADDR;
    memcpy(info, (uint32_t *)addr, sizeof(ota_info_t));
}
1
2
3
4
5
6
7

串口接收一帧数据

memcpy(uart_rx_data, uart_rx.data, 256);数据复制不要放到串口接收中断中去做。

static int ota_receive_frame(ota_frame_t *frame, uint32_t timeout_ms)
{
    if (!frame) return -4;
    memset(frame, 0, sizeof(ota_frame_t));
    uint16_t data_size = 0;
    while (--timeout_ms) {
        if (is_recv_frame_ok) {
            memcpy(uart_rx_data, uart_rx.data, 256);
            is_recv_frame_ok = 0;
            memcpy(frame, uart_rx_data, 4);
            data_size = uart_rx_data[2] | uart_rx_data[3] << 8;
            memcpy(frame->data, uart_rx_data + 4, data_size);
            memcpy(&frame->crc32, uart_rx_data + 4 + data_size, 5);
            uart_rx_size = 0;
            break;
        }
        HAL_Delay(1);
    }

    if (timeout_ms == 0) {
        return -1;
    }

    if (frame->sof != OTA_SOF || (frame->type != OTA_CMD &&
        frame->type != OTA_HEADER && frame->type != OTA_DATA) ||
        frame->eof != OTA_EOF)
    {
        return -2;
    }

    int32_t crc32 = HAL_CRC_Calculate(&hcrc, (uint32_t *)(frame->data), data_size);
    if (crc32 != frame->crc32) {
        return -3;
    }

    return 0;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37

主要业务逻辑

static int ota_start(void)
{
    int ret = 0;
    ret = ota_receive_frame(&frame, 5000);
    if (ret != HAL_OK || (frame.type != OTA_CMD && frame.cmd != OTA_START)) {
        return ret;
    }
    ota_resp_frame(OTA_ACK, "");

    HAL_Delay(100);

    ret = ota_receive_frame(&frame, 5000);
    if (ret != HAL_OK || (frame.type != OTA_HEADER )) {
        char buffer[128] = {0};
        snprintf(buffer, 127, "msg error, type: %d, ret: %d\r\n", frame.type, ret);
        ota_resp_frame(OTA_NACK, buffer);
        return ret;
    }
    memcpy(&ota_info.header, &frame.header, sizeof(ota_header_t));

    ota_resp_frame(OTA_ACK, "");

    ota_info.status = OTA_RUNNING;
    ota_info_write(&ota_info);

    return ret;
}

static int ota_receive()
{
    uint8_t has_erase = 0;
    uint32_t rec_total = 0;
    ota_frame_t frame;
    int ret = 0;
    uint8_t is_first = 1;
    uint32_t time1;
    uint32_t time2;

    time1 = HAL_GetTick();
    flash_erase(FLASH_BANK_1, 32, 96);
    flash_erase(FLASH_BANK_2, 256, 4);
    time2 = HAL_GetTick();
    //    printf("erase flash time: %d ms\r\n", time2 - time1);

    while (rec_total < ota_info.header.firmware_size) {
        ret = ota_receive_frame(&frame, 5000);
        if (ret != HAL_OK || frame.type != OTA_DATA) {
            char buffer[128] = {0};
            snprintf(buffer, 127, "msg error, type: %d, ret: %d, recv total: %d, fw size: %d\r\n",
                       frame.type, ret, rec_total, ota_info.header.firmware_size);
            ota_resp_frame(OTA_NACK, buffer);
            return ret;
        }

        flash_write_fw(frame.data, frame.data_size, is_first);
        is_first = 0;

        rec_total += frame.data_size;
        ota_resp_frame(OTA_ACK, "");
    }
    return ret;
}

static int ota_stop(void)
{
    ota_frame_t frame;
    int ret = 0;

    ret = ota_receive_frame(&frame, 5000);
    if (ret != HAL_OK || frame.type != OTA_CMD || frame.cmd != OTA_END) {
        char buffer[128] = {0};
        snprintf(buffer, 127, "msg error, type: %d, ret: %d\r\n", frame.type, ret);
        ota_resp_frame(OTA_NACK, buffer);
        return ret;
    }
    ota_resp_frame(OTA_ACK, "");
    return ret;
}

static  int start_ota()
{
    return (ota_start() == 0 && ota_receive() == 0 && ota_stop() == 0) ? 0 : 1;
}

int main(void)
{
  HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();
  MX_CRC_Init();
  MX_USART1_UART_Init();
  HAL_Delay(100);
  HAL_GPIO_WritePin(GPIOE, GPIO_PIN_7, GPIO_PIN_RESET);
    printf("\r\n----------------------------------------\r\n");
    printf("      stm32l475 bootloader start\r\n");
    printf("----------------------------------------\r\n");

    if (HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_12) == GPIO_PIN_SET) {
        boot_to_ota = 1;
        printf("start ota\r\n");
    }

    ota_info_read(&ota_info);
    ota_info_print(&ota_info);

    HAL_UART_Receive_IT(&huart1, uart_rx.data, 1);
    printf("start uart IT receive\r\n");
  while (1)
  {
    if (boot_to_ota) {
        if (start_ota() == 0) {
            goto_application();
        }
        blinky(200, 10);
      } else {
          HAL_GPIO_WritePin(GPIOB, GPIO_PIN_12, GPIO_PIN_SET);
          printf("haven't ota event\r\nstarting application\r\n");
          goto_application();
      }
  }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121

Application

在APP工程中，我们打印我们定义的版本号，这样在升级后，才能真正确定是否成功。

编译烧录烧录的版本， 然后修改版本号，再编译OTA刷写的固件版本。这样，升级后，通过版本是否变化，即可确定是否真正升级成功。

#define FIRMWARE_VERSION 0x04
#define HARDWARE_VERSION 0X01
printf("firmware version: 0x%02x\r\n", FIRMWARE_VERSION);
printf("hardware version: 0x%02x\r\n", HARDWARE_VERSION);
1
2
3
4

DFU SERVER

使用boost库来提供串口功能：

#include "dfu_server.h"
#include "boost/filesystem.hpp"
#include "boost/asio.hpp"
#include "common.h"
#include
#include
#include

dfu_server::dfu_server(std::string fw, std::string sp, uint32_t br)
    : firmware(fw), serialport(sp), baudrate(br), dfu_start(false), port(io)
{
    std::cout << "firmware: " << firmware << std::endl;
}

void dfu_server::set_header(uint8_t major, uint8_t minor)
{
    std::cout << major << std::endl;
    header.major = major;
    header.minor = minor;
    header.firmware_size = boost::filesystem::file_size(firmware);
    std::cout << "firmware size: " << header.firmware_size << std::endl
              << "major: " << uint32_t(header.major) << std::endl
              << "minor: " << uint32_t(header.minor) << std::endl;
}

void dfu_server::loop()
{
    try
    {
        port.open(serialport);
    }
    catch (std::exception &err)
    {
        std::cout << "open serial port failed" << std::endl;
        exit(-1);
    }

    port.set_option(boost::asio::serial_port_base::baud_rate(baudrate));
    port.set_option(boost::asio::serial_port_base::character_size(8));
    port.set_option(boost::asio::serial_port_base::parity(boost::asio::serial_port_base::parity::none));
    port.set_option(boost::asio::serial_port_base::stop_bits(boost::asio::serial_port_base::stop_bits::one));

    char data[512] = {0};
    ota_frame_t frame;

    while (1)
    {
        size_t n = port.read_some(boost::asio::buffer(data, sizeof(data)));

        if (n > 0 && !dfu_start)
        {
            std::cout << "recv: " << std::string(data) << std::endl;
            dfu_start = true;
            sleep(2); //等待MCU启动
            printf("dfu start........\r\n");
            int ret = 0;
            ret = start();
            if (ret) {
                continue;
            }
            sleep(5);  // 等待MCU擦除FLASH
            ret = send();
            if (ret) {
                continue;
            }
            ret = end();
            if (ret) {
                continue;
            }
            std::cout <<"    send firmware success\r\n";
            return ;
        }else {
            std::cout << "uart receive failed" << std::endl;
        }
    }
}

int dfu_server::receive_frame(ota_frame_t &frame)
{
    char data[512];
    memset(&frame, 0, sizeof(ota_frame_t));

    size_t n = port.read_some(boost::asio::buffer(data, 4));
    std::cout << "receive n: " << n << std::endl;
    printf("%02x %02x %02x %02x\r\n", data[0], data[1], data[2], data[3]);
    if (n != 4 || data[0] != OTA_SOF || data[1] != OTA_RESP) {
        return -1;
    }
    memcpy(&frame, data, 4);

    frame.data_size = data[2] | (data[3] << 8);
    n = port.read_some(boost::asio::buffer(data, frame.data_size));
    if (n != frame.data_size) {
        return -2;
    }
    memcpy(frame.data, data, frame.data_size);

    n = port.read_some(boost::asio::buffer(data, 5));
    if (n != 5) {
        return -3;
    }
    memcpy(&frame.crc32, data, 5);
    int32_t crc = crc32_calculate(frame.data, frame.data_size);
    if (crc != frame.crc32) {
        printf("crc32 error: 0x%04x   0x%04x\r\n", frame.crc32, crc);
        return -4;
    }

    return 0;
}

int dfu_server::send_frame(uint8_t type, uint16_t data_size, uint8_t *data)
{
    uint32_t crc32 = 0;

    uint8_t buffer[512];
    buffer[0] = OTA_SOF;
    buffer[1] = type;
    memcpy(buffer + 2, &data_size, sizeof(data_size));
    memcpy(buffer + 4, data, data_size);
    crc32 = crc32_calculate(data, data_size);
    std::cout << "crc32/mpeg2: " << std::hex << crc32 << std::endl;
    memcpy(buffer + 4 + data_size, &crc32, sizeof(crc32));
    buffer[8 + data_size] = OTA_EOF;

    printf("send frame: ");
    for (int i = 0; i <= 8 + data_size; i++) {
        printf("%02x ", buffer[i]);
    }
    printf("\n");

    boost::system::error_code ec;
    port.write_some(boost::asio::buffer(buffer, data_size + 9), ec);
    return 0;
}

void dfu_server::print_frame(ota_frame_t &frame)
{
    printf("\r\n----------------------------------\r\n");
    printf("%02x %02x %04x\r\n", frame.sof, frame.type, frame.data_size);
    for (int i = 0; i < frame.data_size; i++) {
        printf("%02x ", frame.data[i]);
    }
    printf("\n");
    printf("%08x %02x\r\n", frame.crc32, frame.eof);
    if (frame.type == OTA_RESP && frame.data_size > 1) {
        std::cout << "error msg: " << (char *)frame.data + 1 << std::endl;
    }
    printf("----------------------------------\r\n");
}

int dfu_server::start()
{
    int ret = 0;
    ota_frame_t frame;

    uint8_t cmd = OTA_START;
    send_frame(OTA_CMD, 1, &cmd);
    ret = receive_frame(frame);
    print_frame(frame);
    if (ret || frame.ack == OTA_NACK) {
        return -1;
    }

    usleep(100000);

    send_frame(OTA_HEADER, sizeof(header), (uint8_t *)&header);
    ret = receive_frame(frame);
    print_frame(frame);
    if (ret || frame.ack == OTA_NACK) {
        std::cout <<"receive error: " << ret << std::endl;
        return -2;
    }

    std::cout <<"start ok\r\n";
    fflush(stdout);

    return ret;
}

int dfu_server::send()
{
    int ret = 0;
    uint8_t rbuf[256];
    ota_frame_t frame;

    std::ifstream fw(firmware, std::ios::in | std::ios::binary);
    if (!fw) {
        std::cout << "error: open firmware failed" << std::endl;
        return -1;
    }

    size_t size = 0;
    size_t count = 0;
    int index = 0;
    usleep(100000);
    while ( fw.readsome((char *)rbuf, 128)) {
        size = fw.gcount();
        count += size;
        printf("send data size: %d, progress: %d%%\r\n", size, count * 100 / header.firmware_size);

        send_frame(OTA_DATA, size, rbuf);
        ret = receive_frame(frame);
        print_frame(frame);
        if (ret) {
            std::cout << std::dec << "receive error: " << ret << std::endl;
            break;
        }
//        if (index++ == 3) {
//            exit(-1);
//        }
    }

    if (ret == 0) {
        printf("send ok\r\n");
    }

    fw.close();
    return ret;
}

int dfu_server::end()
{
    int ret = 0;
    uint8_t cmd = OTA_END;
    ota_frame_t frame;

    usleep(200000);

    send_frame(OTA_CMD,  sizeof(cmd), &cmd);
    ret = receive_frame(frame);
    print_frame(frame);
    if (ret) {
        std::cout << std::dec <<"receive error: " << ret <<std::endl;
    }
    return ret;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237

5、升级测试

先烧写Bootloader，然后再烧写Application。板卡连接串口，使用串口调试助手查看输出：

----------------------------------------
      stm32l475 bootloader start
----------------------------------------
firmware size: 9928
major: 0x01
minor: 0x01
status: OTA_RUNNING
start uart IT receive
haven't ota event
starting application
jump to application

----------------------------------------
      stm32l475 application start
----------------------------------------
firmware version: 0x05
hardware version: 0x01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

此时，bootloader启动，并跳转到application运行。版本号为5。

接着拉高PB12，模拟按键按下，然后重启MCU。此时RED LED灯亮起，进入OTA模式。

----------------------------------------
      stm32l475 bootloader start
----------------------------------------
start ota
firmware size: 9928
major: 0x01
minor: 0x01
status: OTA_RUNNING
start uart IT receive
1
2
3
4
5
6
7
8
9

启动DFU SERVER，刷写版本号为6的firmware。

.\dfu_server.exe G:\stm32\alentek_stm32l475_application\MDK-ARM\alentek_stm32l475_application\firmware6.bin COM4
1

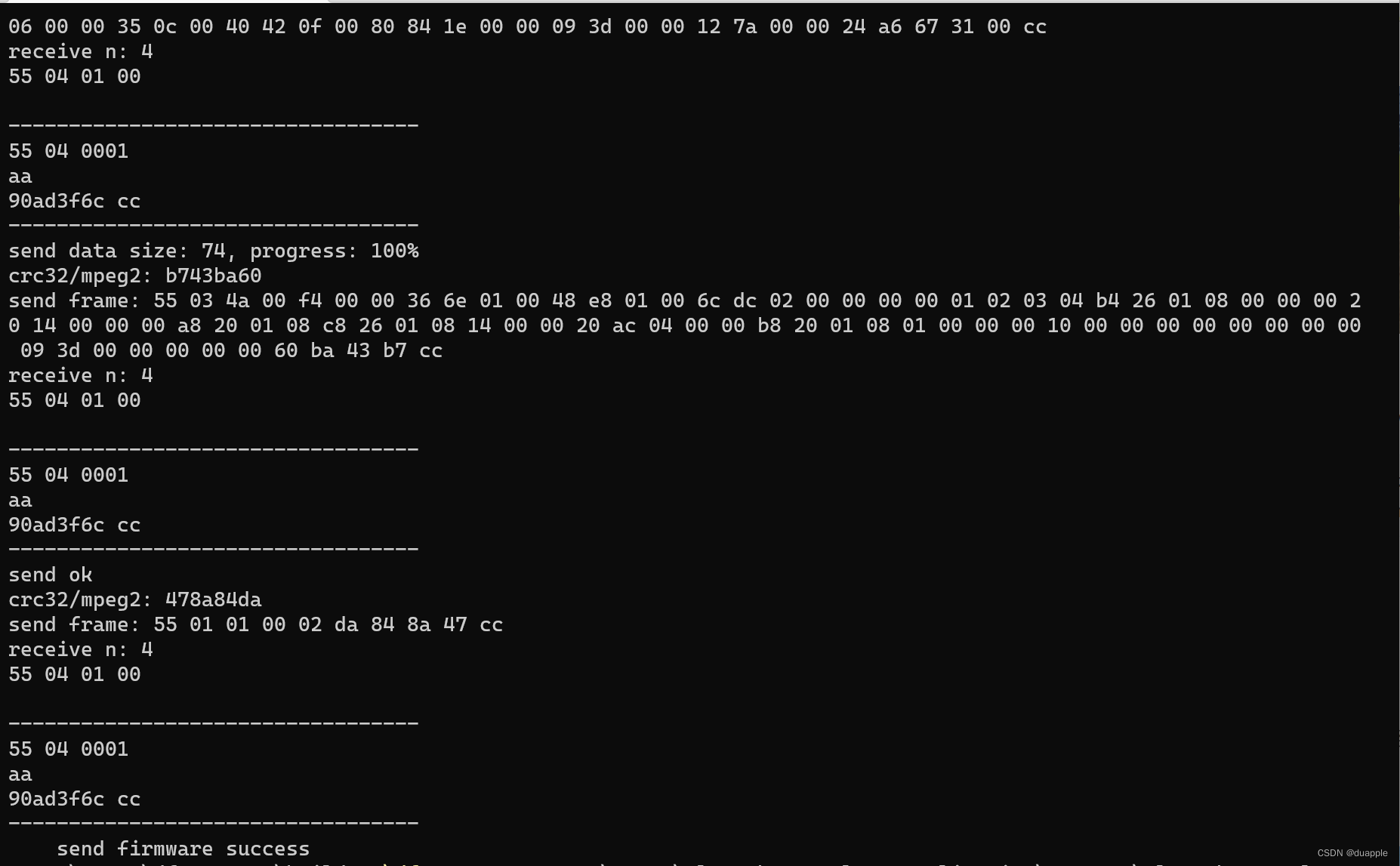

然后再次重启MCU，此时开始下载firmware，刷写完成如下。

然后再次连接MCU串口到串口调试助手，并将PB12拉低接到GND上，重启MCU，RGB灯显示绿色，启动成功：

----------------------------------------
      stm32l475 bootloader start
----------------------------------------
firmware size: 9928
major: 0x01
minor: 0x01
status: OTA_RUNNING
start uart IT receive
haven't ota event
starting application
jump to application

----------------------------------------
      stm32l475 application start
----------------------------------------
firmware version: 0x06
hardware version: 0x01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

固件版本已经更新为0x06了，说明固件下载成功。

后续

争取把升级功能移植到Application工程中，在app中升级应用。使用App2分区来存储固件，Bootloader负责刷写App2分区固件到App1中，完成升级。

加入签名校验功能。

串口调试

需要注意的是，由于是串口使用的是HEX格式的数据，就只能通过每一帧数据来进行接收，每一帧数据的第3、4个字节用于指定剩余长度，来确定接收一帧数据何时结束。这样可是实现变长数据包的传输。

目前还有一些未知的问题，PC端的串口接收，有概率会接收不到数据。PC端的升级程序使用的是C++进行编写的，串口库用的boost库的asio模块。串口接收的API有概率会接收不到数据。奇怪的是，该接口是阻塞的，没有数据，自然不会结束。如果该接口返回，那么要么是错误，要么是接收到数据了，然而该接口返回，却没有接收到数据。我这里也只是在每一帧数据传输中间加了一个等待的延时，暂时缓解了接收失败的情况。

uint8_t cmd = OTA_START;
send_frame(OTA_CMD, 1, &cmd);
ret = receive_frame(frame);
print_frame(frame)
if (ret || frame.ack == OTA_NACK) {
    return -1;
}

usleep(100000);

send_frame(OTA_HEADER, sizeof(header), (uint8_t *)&header);
ret = receive_frame(frame);
print_frame(frame);
1
2
3
4
5
6
7
8
9
10
11
12
13

开始时，串口我使用的是轮询接收，因为上面的问题，我认为是轮询接收导致的，然后换成了中断接收，最后面发现并不是轮询接收导致的问题。中断接收的好处时，我们可以更好的去组合一帧数据。中断接收需要在cubemx中打开USART1的全局中断。

typedef struct {
    uint8_t data[256];
    int16_t pos;
    uint16_t data_size;
}uart_rx_t;

static uart_rx_t uart_rx = {.pos = 0};

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
    HAL_UART_Receive_IT(&huart1, uart_rx.data + (++uart_rx.pos), 1);
    if (uart_rx.pos == 3) {
        uart_rx.data_size = uart_rx.data[2] | uart_rx.data[3] << 8;
    }
    else if (uart_rx.data_size + 8 == uart_rx.pos) {
        uart_rx_size = uart_rx.pos + 1;
        is_recv_frame_ok = 1;
        uart_rx.pos = -1;
    }
}

void main()
{
    ....
    HAL_UART_Receive_IT(&huart1, uart_rx.data, 1);
    ....
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

另外还需要单独调用一次HAL_UART_Receive_IT()去打开接收。否则，不会触发中断接收的。

FLASH调试

STM32 FLASH写入时，应注意HAL库接口是一次写入两个字的数据。因此，当数据量不是2个字的整数倍时，我们需要对多余的部分进行缓冲，直到最后一次写入时，对2个字的数据进行对其补全，否则会导致写入失败。

针对stm32l475 512K flash，一共有两个BANK，第一个BANK，共128页（0-127），第二个BANK，共128页（256-384）。擦除时，只能按页进行擦除。

读取则直接通过地址访问每一个地址上该字节的内容。

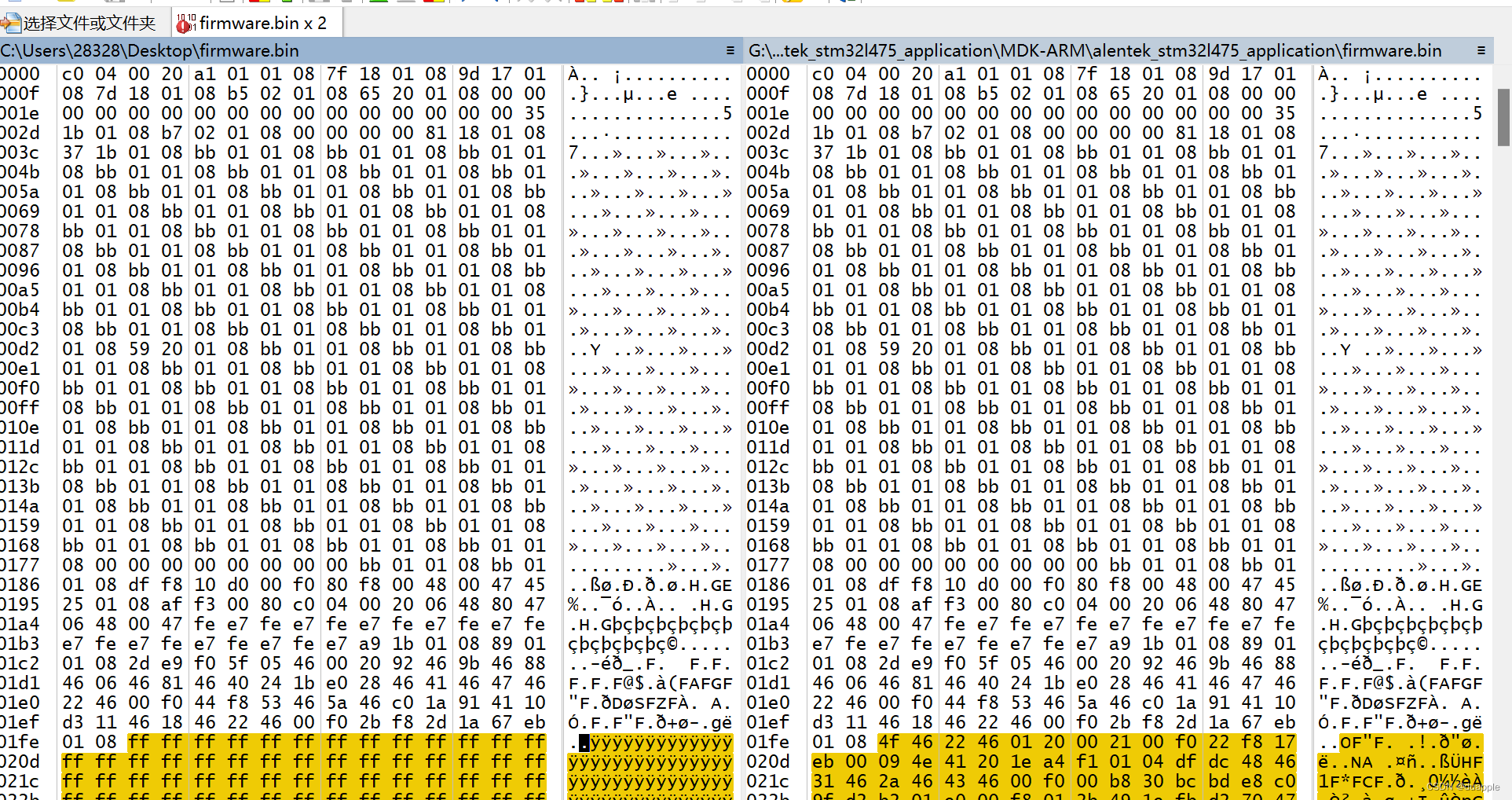

当写入数据不对时，我们可通过JST-Link连接MCU，读取FLASH内容，并保存其二进制，和我们升级使用的bin文件用对比工具进行对比，找到数据写入出错的位置，再配合代码检擦bug。

由于代码的问题，我在写入FLASH过程中，出现了错误，最终通过对比工具，确定了是写入有问题。这里修改了PC端程序，只发送三个数据包就退出。然后对比FLASH数据和firmware数据。

跑飞

串口发送时，会有跑飞的情况发生。KEIL进行断点调试发现。

出错的位置在HAL_UART_Receive()函数中：

HAL_StatusTypeDef HAL_UART_Receive(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size, uint32_t Timeout)
{
  uint8_t  *pdata8bits;
  uint16_t *pdata16bits;
  uint16_t uhMask;
  uint32_t tickstart;

  /* Check that a Rx process is not already ongoing */
  if (huart->RxState == HAL_UART_STATE_READY)
  {
    if ((pData == NULL) || (Size == 0U))
    {
      return  HAL_ERROR;
    }
  }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

明明传入的是栈分配的内存，但是这里报错是空，并且这个函数返回时跳转到HardFault_Handler()，怀疑是栈溢出错误。因此修改resp_buf为下面的静态分配static uint8_t resp_buf[512] = {0};后，发现该问题解决。

static int ota_resp_frame(uint8_t ack, const char *error)
{
    static uint8_t resp_buf[512] = {0};
    resp_buf[0] = OTA_SOF;
    resp_buf[1] = OTA_RESP;
    resp_buf[2] = 1 + strlen(error);
    resp_buf[4] = ack;
    strncpy((char *)resp_buf + 5, error, strlen(error));
    uint32_t crc32 = HAL_CRC_Calculate(&hcrc, (uint32_t *)(resp_buf + 4), 1 + strlen(error));
    memcpy(resp_buf + 5 + strlen(error), &crc32, sizeof(crc32));
    resp_buf[9+strlen(error)] = OTA_EOF;
    HAL_UART_Transmit(&huart1, resp_buf, 10 + strlen(error), 5000);
    return 0;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
