18-基于CentOS7搭建RabbitMQ3.10.7集群镜像队列+HaProxy+Keepalived高可用架构

集群架构

虚拟机规划

IP	hostname	节点说明	端口	控制台地址
192.168.247.150	rabbitmq.master	rabbitmq master	5672	http://192.168.247.150:15672
192.168.247.151	rabbitmq.s.o	rabbitmq slave	5672	http://192.168.247.151:15672
192.168.247.152	rabbitmq.s.t	rabbitmq slave	5672	http://192.168.247.152:15672
192.168.247.153	haproxy.k.m	haproxy+keepalived	8100	http://192.168.247.153:8100/rabbitmq-stats
192.168.247.154	haproxy.k.s	haproxy+keepalived	8100	http://192.168.247.154:8100/rabbitmq-stats

镜像模式

• 镜像模式: 集群模式非常经典的就是Mirror镜像模式, 保证100%数据不丢失, 在实际工作中也是用的最多的, 并且实现集群非常的简单, 一般互联网大厂都会构建这种镜像集群模式
• Mirror镜像队列, 目的是为了保证RabbitMQ数据的高可用性解决方案, 主要就是实现数据的同步, 一般来讲是2-3个节点实现数据同步[一般都是3节点+(奇数个节点)](对于100%数据可靠性解决方案一般都是3节点)集群架构如下

服务器规划

• 架构: RabbitMQ Cluster + Queue HA + Haproxy + Keepalived
• 解释: 3台rabbitMQ服务器构建broker集群，允许任意2台服务器故障而服务不受影响，在此基础上，通过Queue HA （queue mirror）实现队列的高可用，在本例中镜像到所有服务器节点（即1个master，2个slave）；为保证客户端访问入口地址的唯一性，通过haproxy做4层代理来提供MQ服务，并通过简单的轮询方式来进行负载均衡，设置健康检查来屏蔽故障节点对客户端的影响；使用2台haproxy并且通过keepalived实现客户端访问入口的高可用机制。

服务架构设计

参考资料

官方文档手册：

集群配置文档：Clustering Guide — RabbitMQ

镜像队列文档：Classic Queue Mirroring — RabbitMQ

集群操作文档：http://www.rabbitmq.com/man/rabbitmqctl.1.man.html

中文版AMQP用户手册：

Spring AMQP文档：http://www.blogjava.net/qbna350816/category/55056.html?Show=All

事务文档：http://www.blogjava.net/qbna350816/archive/2016/08/13/431567.html

集群架构搭建

配置HOST[5台]

5台服务器配置Host, 参考虚拟机规划

vi /etc/hostname
150改为rabbitmqmaster
151改为rabbitmqso
152改为rabbitmqst
153改为haproxykm
154改为haproxyks

vi /etc/hosts
192.168.247.150 rabbitmqmaster
192.168.247.151 rabbitmqso
192.168.247.152 rabbitmqst
192.168.247.153 haproxykm
192.168.247.154 haproxyks

都修改完成后重启: 一定要重启, 我在这里就碰到了个大坑, 应为没有重启, 所以导致hostname没有生效 添加集群节点一致报错,我丢 重启后关闭防火墙

安装依赖环境[5台]

yum -y install build-essential openssl openssl-devel unixODBC unixODBC-devel make gcc gcc-c++ kernel-devel m4 ncurses-devel tk tc xz

安装RabbitMQ[三台]

150,151,152

# 我用的直接就是3.10.7版本, 我没有找到老版本的, 而且现在应该也都是新版本的了
1: 安装参考安装与启动, 建议三台同时进行
2: 关闭5台电脑的防火墙

官方的部署文档, 应为是英文的, 看起来优点蒙圈, 哎, 探索新版本总是困难的, 但是也总要有人前行

访问控制台[三台]

在虚拟机规划中有控制台地址

不知道为什么, 150,151,可以访问, 152又提示不是私密连接, 我就又创建了一个账户就可以了

150 toor 123456

151 toor 123456

152 toor 123456

重启所有的RabbitMQ[三台]

# 停止
rabbitmqctl stop
# 检测端口
lsof -i:5672
lsof -i:15672
# 启动
rabbitmq-server -detached

文件同步步骤[150->151,152]

因为我是最新版本安装的所以.erlang.cookie并没有在var/lib/rabbitmq下面, 而是在root下

scp /root/.erlang.cookie 192.168.247.151:/root/
scp /root/.erlang.cookie 192.168.247.152:/root/

选择150,151,152任意一个节点为Master, 我选择150, 也就是说需要把150的cookie文件同步到151,152节点上, 进入/root目录, ll -a才可以看到隐藏文件, 使用上面的命令发送就可以

注意: 需要在三台服务器RabbitMQ都启动的情况下, 去同步

节点加入集群[151,152]

150直接启动即可

# 启动
rabbitmq-server -detached

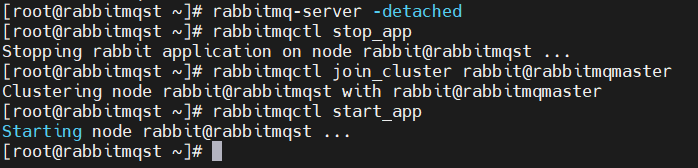

151,152, 将自身加入集群

# 停止app
rabbitmqctl stop_app
# 将节点加入集群 --ram是采用内存的方式 151,采用内存, 152不加, 默认使用磁盘
rabbitmqctl join_cluster --ram rabbit@rabbitmqmaster
# 启动app
rabbitmqctl start_app

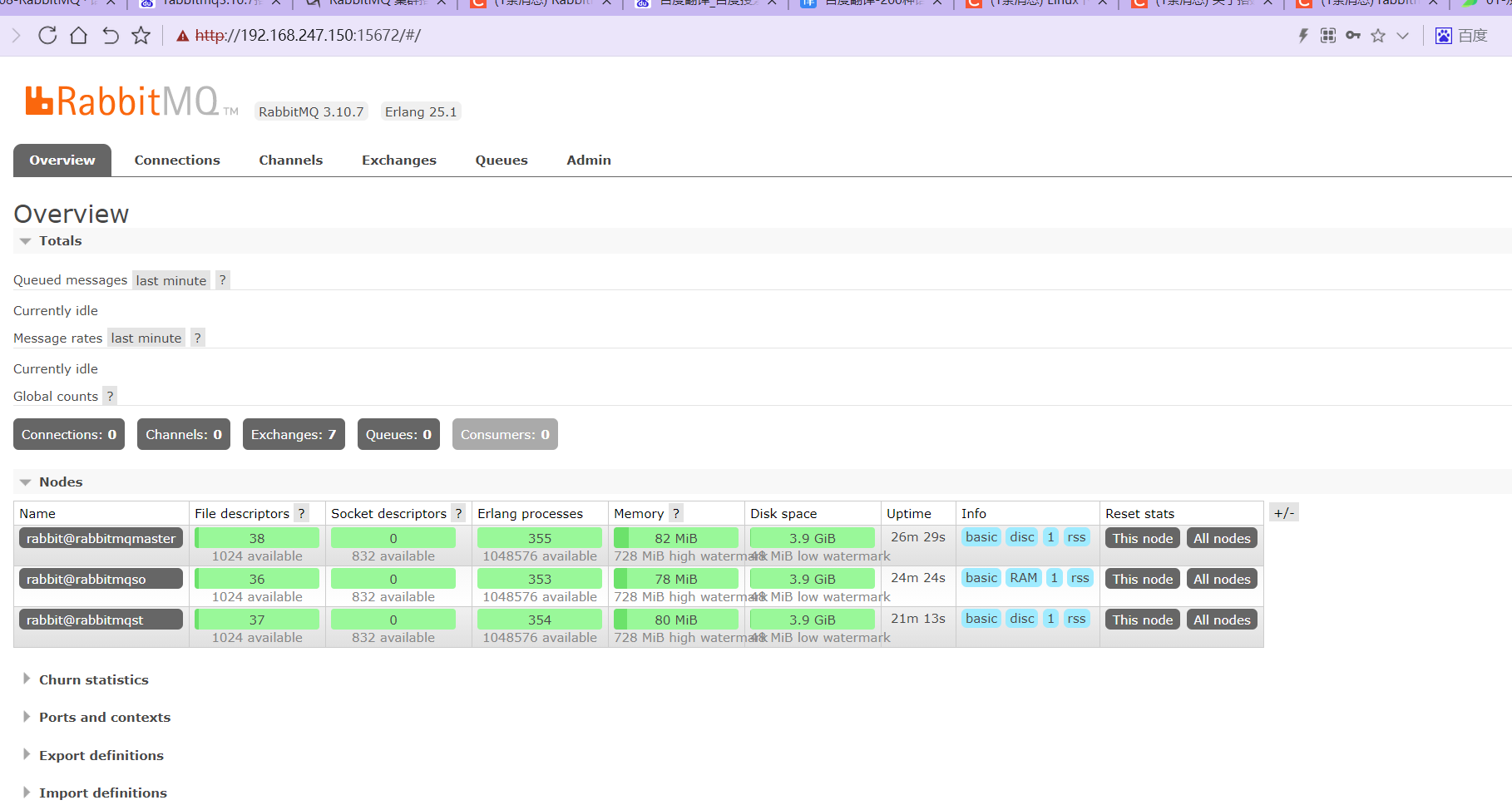

控制台查看集群

查看集群状态

# 任意节点
rabbitmqctl cluster_status

配置镜像队列

设置镜像队列策略

# 任意节点
rabbitmqctl set_policy ha-all "^" '{"ha-mode":"all"}'

将所有队列设置为镜像队列，即队列会被复制到各个节点，各个节点状态一致，RabbitMQ高可用集群就已经搭建好了,我们可以重启服务，查看其队列是否在从节点同步

移除集群节点[扩展]

// 在要移除的节点上执行
rabbitmqctl forget_cluster_node rabbit@bhz71

修改集群名称(默认为第一个node名称)[扩展]

# 任意节点
rabbitmqctl set_cluster_name rabbitmq_cluster1

RabbitMQ配置位置

我一般不修改, 正式环境有运维, 开发的话, 能跑就行

/usr/local/rabbitmq/plugins/rabbit-3.10.7/ebin/rabbit.app

测试集群

测试队列同步

在150上新建队列

队列开始同步

同步镜像队列两个

151,152都已经同步

安装Ha-Proxy[153,154]

简介

• HAProxy是一款提供高可用性、负载均衡以及基于TCP和HTTP应用的代理软件，HAProxy是完全免费的、借助HAProxy可以快速并且可靠的提供基于TCP和HTTP应用的代理解决方案。
• HAProxy适用于那些负载较大的web站点，这些站点通常又需要会话保持或七层处理。
• HAProxy可以支持数以万计的并发连接,并且HAProxy的运行模式使得它可以很简单安全的整合进架构中，同时可以保护web服务器不被暴露到网络上。

安装

# 下载
wget http://www.haproxy.org/download/1.6/src/haproxy-1.6.6.tar.gz
# 解压
tar -zxvf haproxy-1.6.6.tar.gz
# 进入文件夹
cd haproxy-1.6.6/
# 编译
make target=linux31 prefix=/usr/local/haproxy
# 安装
make install prefix=/usr/local/haproxy
# 创建文件夹
mkdir /etc/haproxy
# 权限
groupadd -r -g 149 haproxy
useradd -g haproxy -r -s /sbin/nologin -u 149 haproxy
# 创建配置文件
touch /etc/haproxy/haproxy.cfg
# haproxy 配置文件haproxy.cfg详解
# 编辑配置文件
vi /etc/haproxy/haproxy.cfg

配置文件

#logging options
global
    log 127.0.0.1 local0 info
    maxconn 5120
    chroot /usr/local/haproxy
    uid 99
    gid 99
    daemon
    quiet
    nbproc 20
    pidfile /var/run/haproxy.pid

defaults
    log global
    #使用4层代理模式，”mode http”为7层代理模式
    mode tcp
    #if you set mode to tcp,then you nust change tcplog into httplog
    option tcplog
    option dontlognull
    retries 3
    option redispatch
    maxconn 2000
    contimeout 10s
     ##客户端空闲超时时间为 60秒 则HA 发起重连机制
     clitimeout 10s
     ##服务器端链接超时时间为 15秒 则HA 发起重连机制
     srvtimeout 10s
#front-end IP for consumers and producters

listen rabbitmq_cluster
    bind 0.0.0.0:5672
    #配置TCP模式
    mode tcp
    #balance url_param userid
    #balance url_param session_id check_post 64
    #balance hdr(User-Agent)
    #balance hdr(host)
    #balance hdr(Host) use_domain_only
    #balance rdp-cookie
    #balance leastconn
    #balance source //ip
    #简单的轮询
    balance roundrobin
    #rabbitmq集群节点配置 #inter 每隔五秒对mq集群做健康检查， 2次正确证明服务器可用，2次失败证明服务器不可用，并且配置主备机制
        server rabbitmqmaster 192.168.247.150:5672 check inter 5000 rise 2 fall 2
        server rabbitmqso 192.168.247.151:5672 check inter 5000 rise 2 fall 2
        server rabbitmqst 192.168.247.152:5672 check inter 5000 rise 2 fall 2
#配置haproxy web监控，查看统计信息
listen stats
    # 154改为154
    bind 192.168.247.153:8100
    mode http
    option httplog
    stats enable
    #设置haproxy监控地址为http://localhost:8100/rabbitmq-stats
    stats uri /rabbitmq-stats
    stats refresh 5s

启动

/usr/local/haproxy/sbin/haproxy -f /etc/haproxy/haproxy.cfg

查看服务

http://192.168.247.153:8100/rabbitmq-stats
http://192.168.247.154:8100/rabbitmq-stats

停止[扩展]

killall haproxy
ps -ef | grep haproxy
netstat -tunpl | grep haproxy
ps -ef |grep haproxy |awk '{print $2}'|xargs kill -9

安装Keepalived[153,154]

简介

• 之前在Nginx已经用过Keepalived了
• Keepalived，它是一个高性能的服务器高可用或热备解决方案，Keepalived主要来防止服务器单点故障的发生问题，可以通过其与Nginx、Haproxy等反向代理的负载均衡服务器配合实现web服务端的高可用。Keepalived以VRRP协议为实现基础，用VRRP协议来实现高可用性（HA）.VRRP（Virtual Router Redundancy Protocol）协议是用于实现路由器冗余的协议，VRRP协议将两台或多台路由器设备虚拟成一个设备，对外提供虚拟路由器IP（一个或多个）。

安装

我直接采用2.0.18版本, 上传到linux

tar -zxvf keepalived-2.0.18.tar.gz

cd keepalived-2.0.18/

yum install libnl libnl-devel

./configure \
--prefix=/usr/local/keepalived \
--sysconf=/etc

make && make install

cd /etc/keepalived/

vi keepalived.conf

153配置

! Configuration File for keepalived

global_defs {
   router_id haproxykm  ##标识节点的字符串，通常为hostname

}

vrrp_script chk_haproxy {
    script "/etc/keepalived/haproxy_check.sh"  ##执行脚本位置
    interval 2  ##检测时间间隔
    weight -20  ##如果条件成立则权重减20
}

vrrp_instance VI_1 {
    state MASTER  ## 主节点为MASTER，备份节点为BACKUP
    interface ens33 ## 绑定虚拟IP的网络接口（网卡），与本机IP地址所在的网络接口相同（我这里是eth0）
    virtual_router_id 74  ## 虚拟路由ID号（主备节点一定要相同）
    mcast_src_ip 192.168.247.153 ## 本机ip地址
    priority 100  ##优先级配置（0-254的值）
    nopreempt
    advert_int 1  ## 组播信息发送间隔，俩个节点必须配置一致，默认1s
        authentication {  ## 认证匹配
        auth_type PASS
        auth_pass bhz
    }

    track_script {
        chk_haproxy
    }

    virtual_ipaddress {
        192.168.247.160  ## 虚拟ip，可以指定多个
    }
}

154配置

! Configuration File for keepalived

global_defs {
   router_id haproxyks  ##标识节点的字符串，通常为hostname

}

vrrp_script chk_haproxy {
    script "/etc/keepalived/haproxy_check.sh"  ##执行脚本位置
    interval 2  ##检测时间间隔
    weight -20  ##如果条件成立则权重减20
}

vrrp_instance VI_1 {
    state BACKUP  ## 主节点为MASTER，备份节点为BACKUP
    interface ens33 ## 绑定虚拟IP的网络接口（网卡），与本机IP地址所在的网络接口相同（我这里是eth0）
    virtual_router_id 74  ## 虚拟路由ID号（主备节点一定要相同）
    mcast_src_ip 192.168.247.154 ## 本机ip地址
    priority 80  ##优先级配置（0-254的值）
    nopreempt
    advert_int 1  ## 组播信息发送间隔，俩个节点必须配置一致，默认1s
        authentication {  ## 认证匹配
        auth_type PASS
        auth_pass bhz
    }

    track_script {
        chk_haproxy
    }

    virtual_ipaddress {
        192.168.247.160  ## 虚拟ip，可以指定多个
    }
}

编写自动检测脚本

touch /etc/keepalived/haproxy_check.sh

chmod +x /etc/keepalived/haproxy_check.sh

vi /etc/keepalived/haproxy_check.sh

脚本内容

#!/bin/bash
COUNT=`ps -C haproxy --no-header |wc -l`
if [ $COUNT -eq 0 ];then
    /usr/local/haproxy/sbin/haproxy -f /etc/haproxy/haproxy.cfg
    sleep 2
    if [ `ps -C haproxy --no-header |wc -l` -eq 0 ];then
        killall keepalived
    fi
fi

启动

# 记得先启动haproxy, 再启动Keepalived
/usr/local/haproxy/sbin/haproxy -f /etc/haproxy/haproxy.cfg

# 查看进程
ps -ef | grep haproxy

# 将Keepalived注册为系统服务
cd /home/software/keepalived-2.0.18/keepalived/etc/
cp init.d/keepalived /etc/init.d/
cp sysconfig/keepalived /etc/sysconfig/
systemctl daemon-reload

# 启动Keepalived
systemctl [start | stop | status | restart] keepalived
systemctl start keepalived.service
systemctl stop keepalived.service

# 查看服务
ps -ef|grep keepalived

高可用测试

160默认在153主Keepalived上

节点宕机测试

停止153上的keepalived

查看153 ip

160的vip已经不再了, 查看154

已经自动绑定154了, 重启153

重启后160重新漂移回153上, 高可用测试ok

队列功能代码测试

直接使用最简单的hello world程序测试, IP使用虚拟的VIP 160

消费者

package com.dance.redis.mq.rabbit.helloworld;

import com.rabbitmq.client.*;

import java.io.IOException;
import java.util.concurrent.TimeUnit;
import java.util.concurrent.TimeoutException;

public class Receiver {
    private static final String QUEUE_NAME = "queue-test";
    private static final String IP_ADDRESS = "192.168.247.160";
    private static final int PORT = 5672;

    public static void main(String[] args) throws IOException, TimeoutException,
            InterruptedException {
        Address[] address = new Address[]{
                new Address(IP_ADDRESS, PORT)
        };

        ConnectionFactory factory = new ConnectionFactory();
        factory.setUsername("toor");
        factory.setPassword("123456");
        // 这里的连接方式与生产者的demo略有不同，注意区别。
        Connection connection = factory.newConnection(address); //创建连接
        final Channel channel = connection.createChannel();//创建信道
        channel.basicQos(64);//设置客户端最多接收未被ack的消息个数
        Consumer consumer = new DefaultConsumer(channel) {
            @Override
            public void handleDelivery(String consumerTag,
                                       Envelope envelope,
                                       AMQP.BasicProperties properties,
                                       byte[] body)
                    throws IOException {
                System.out.println("recvive message:" + new String(body));
                try {
                    TimeUnit.SECONDS.sleep(1);
                } catch (InterruptedException e) {
                    e.printStackTrace();
                }
                channel.basicAck(envelope.getDeliveryTag(), false);
            }
        };
        channel.basicConsume(QUEUE_NAME, consumer);
        //等待回调函数执行完毕之后，关闭资源。
        TimeUnit.SECONDS.sleep(50);
        channel.close();
        connection.close();
    }
}

生产者

package com.dance.redis.mq.rabbit.helloworld;

import com.rabbitmq.client.Channel;
import com.rabbitmq.client.Connection;
import com.rabbitmq.client.ConnectionFactory;
import com.rabbitmq.client.MessageProperties;

import java.io.IOException;
import java.util.concurrent.TimeoutException;

public class RabbitProducer {
    private static final String EXCHANGE_NAME = "exchange-test";
    private static final String ROUTING_KEY = "text.*";
    private static final String QUEUE_NAME = "queue-test";
    private static final String IP_ADDRESS = "192.168.247.160";
    private static final int PORT = 5672; //RabbitMQ服务默认端口为5672

    public static void main(String[] args) throws IOException,
            TimeoutException, InterruptedException {
        ConnectionFactory factory = new ConnectionFactory();
        factory.setHost(IP_ADDRESS);
        factory.setPort(PORT);
        factory.setVirtualHost("/");
        factory.setUsername("toor");
        factory.setPassword("123456");
        Connection connection = factory.newConnection();//创建连接
        Channel channel = connection.createChannel();//创建信道
        //创建一个type="topic"、持久化的、非自动删除的交换器。
        channel.exchangeDeclare(EXCHANGE_NAME, "topic", true, false, null);
        //创建一个持久化、非排他的、非自动删除的队列
        channel.queueDeclare(QUEUE_NAME, true, false, false, null);
        //将交换机与队列通过路由键绑定
        channel.queueBind(QUEUE_NAME, EXCHANGE_NAME, ROUTING_KEY);
        //发送一条持久化消息:Hello World!
        String message = "Hello World!";
        channel.basicPublish(EXCHANGE_NAME, ROUTING_KEY,
                MessageProperties.PERSISTENT_TEXT_PLAIN,
                message.getBytes());
        //关闭资源
        channel.close();
        connection.close();
    }

}

我的账户和密码是toor和123456, 请改为自己的

启动消费者

启动生产者

查看消费者

消费成功, ip也是160

查看控制台 exchange

多了exchange-test 功能是ha-all

队列也是, 到此镜像队列+高可用已经实现

也可以在HA的控制台上查看统计

集群架构回顾

我们实现的是RabbitMQ Cluster + Mirror Queue + Haproxy + Keepalived

RabbitMQ Cluster 3台

Mirror Queue RabbitMQ集群方式

Haproxy 反向代理

Keepalived Haproxy集群检测, 虚拟VIP, 实现统一IP对外提供

架构图手绘

emm, 就是这样一个架构, 我应该李姐的挺到位的
