获取数据
在看论文或说明手册遇到图表时，常遇到无法获取源数据或曲线的情况。以下使用WebPlotDigitizer在线工具通过像素级坐标标定并取点取数。
WebPlotDigitizer在线工具
该工具开源，并提供在线版和离线版，GitHub地址
以下图为例，本次使用WPS工具优化并获取一张相对清晰且像素较大（无损放大6倍）的图片。
- 打开 WebPlotDigitizer在线工具 ，导入图片
- 选取相应图表类型，通过在坐标轴上分别标记4个点来标定坐标系，标记好后可点击每一个点通过方向键微调，记下所标点对应的图上坐标，点击完成
-
在弹出标定框内填入所对应的4点坐标，点击
确定 -

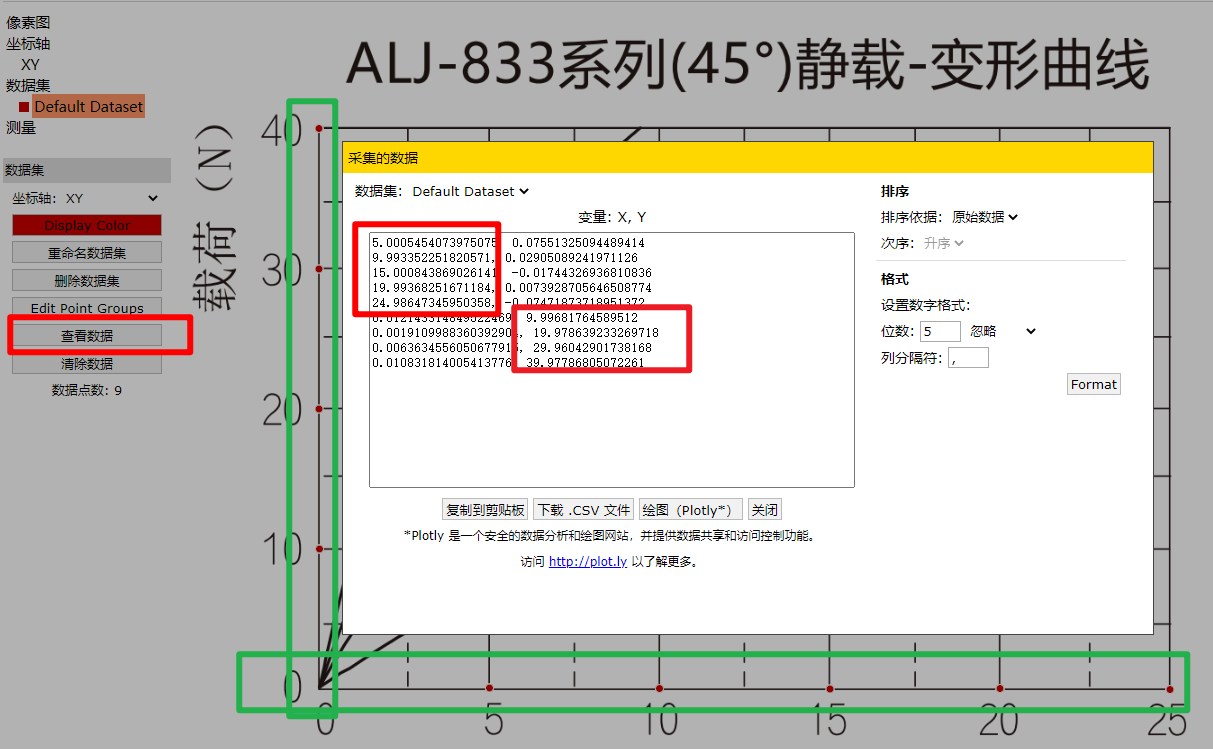

使用增加点工具在坐标轴上拾取多个点进行测试，点击左侧查看数据，如果相差较多，可通过左侧菜单重新标定坐标系
-

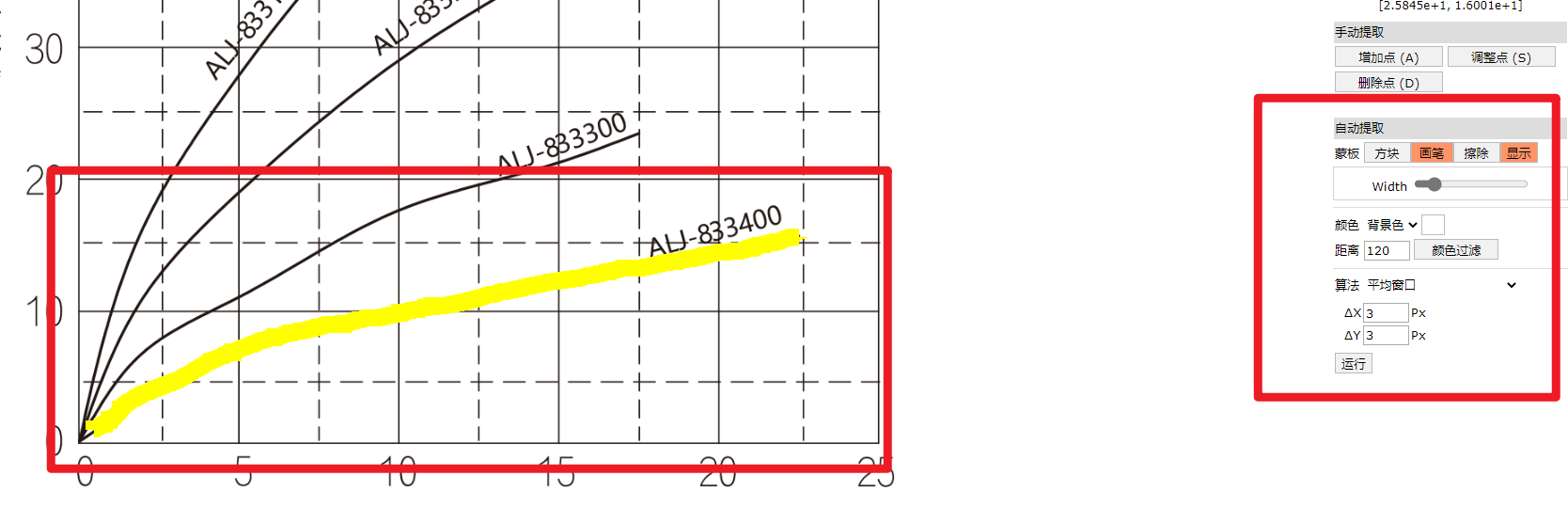

使用画笔工具快速取点：更改前景色为曲线颜色，更改背景色为图表背景，选中画笔工具在图上画出所需快速取点坐标的曲线
-
点击运行，可通过调整算法框内的数值改变取点的密度
-
通过右侧
手动提取区域的菜单删除点，将鼠标靠近不需要的点附近点击，即可删除多余点
-
坐标点编辑完成后，点击
查看数据，在弹出窗口内复制或下载数据。
数据曲线拟合
- 将上一步复制或下载的数据使用
Excel打开，如果是复制的，需要使用分列将原始数据进行分割为两列
- 将每一列添加标题，按图标特点选择排序数据 ；选中数据，插入图标
- 插入带

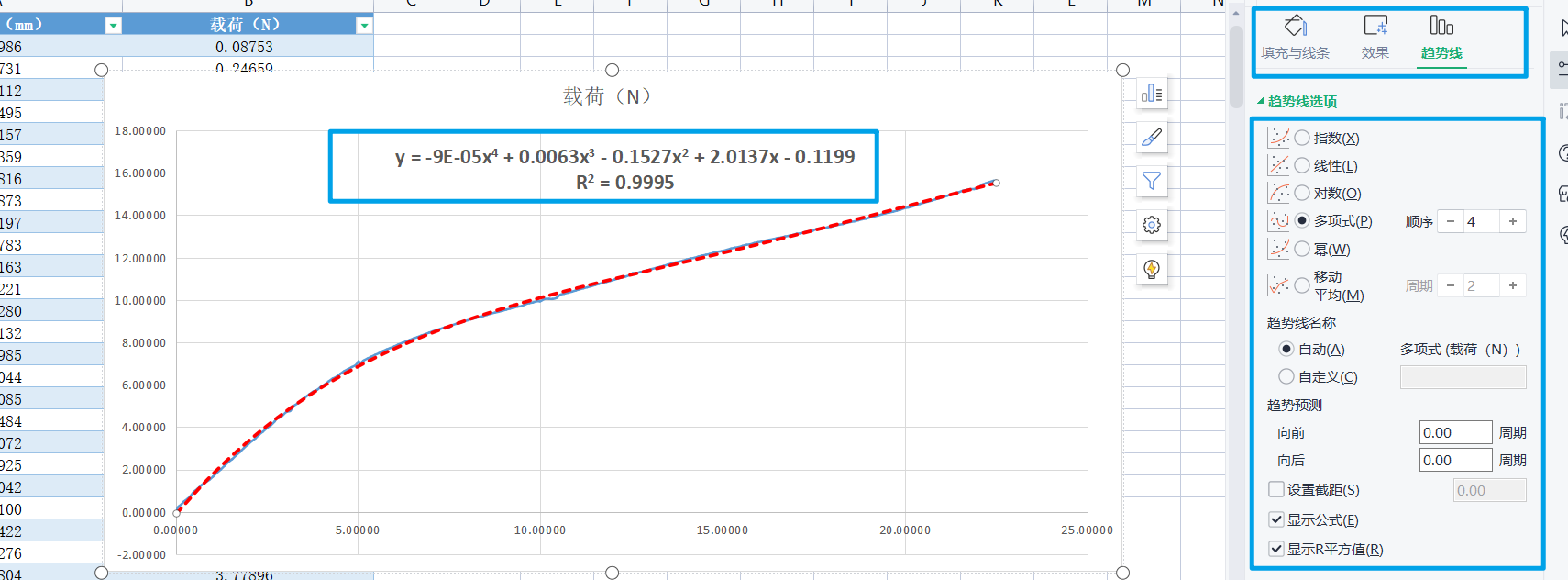

平滑线的散点图, 选中图表中的数据，右键添加趋势线
- 双击图表中的趋势线，右侧弹出趋势线编辑框，修改参数使趋势线尽量拟合至数据点，其中R的平方值越趋近于1，说明拟合效果就越好，拟合的函数愈逼真。

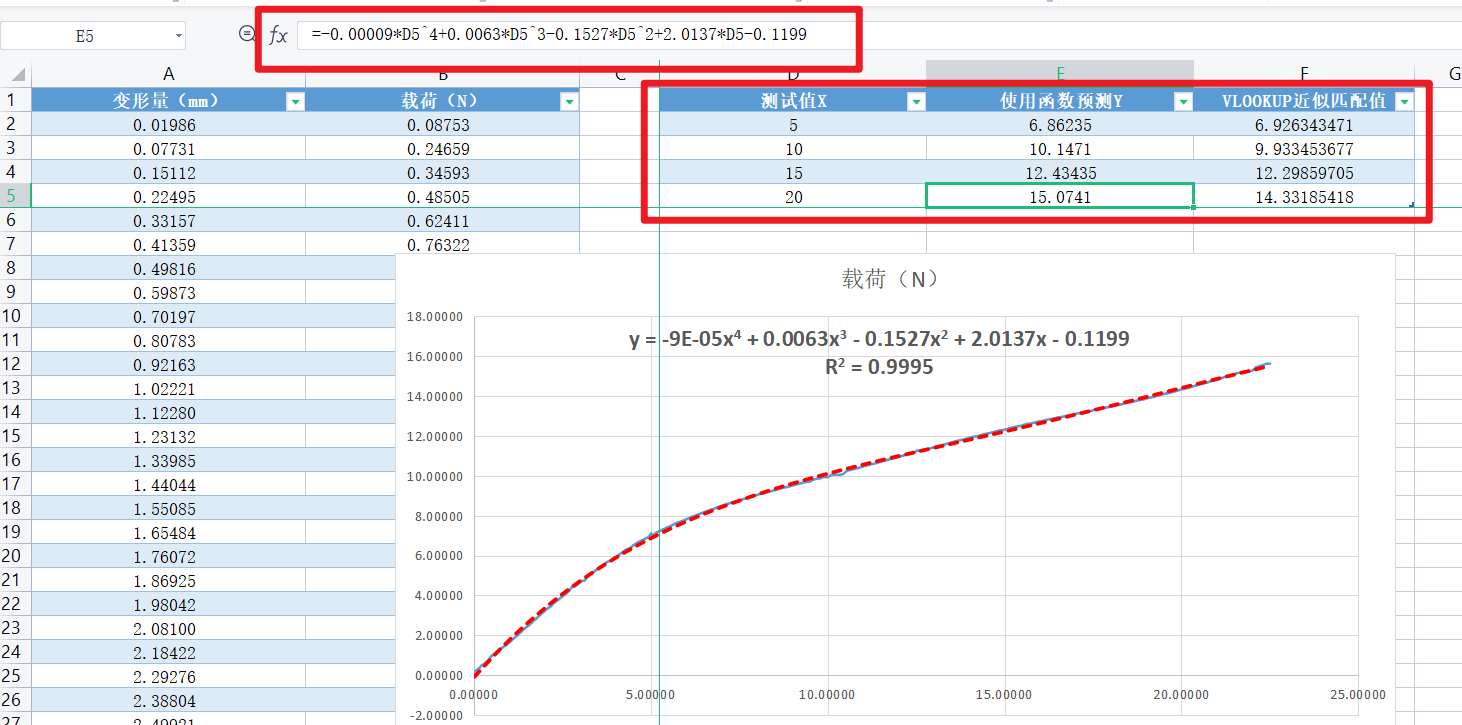

- 测试：给定X值，使用拟合的函数给出预测的Y值，同时可以再添加一列为使用Excel自带的
VLOOKUP函数匹配返回的最近上一个值（当点的个数越多时建议直接使用此方法匹配）
