半导体二极管

1.2 半导体二极管

半导体二极管把偏振结包装起来了，一个从P引出电极，另一个从N引出电极，包装的壳比里面大的多

有多少种？

 像螺丝一样的部件，是防止电应力 大电流会产生导线，通过电流，产生磁场，然后会产生电应力，会松动螺丝

1.2.1 常见结构

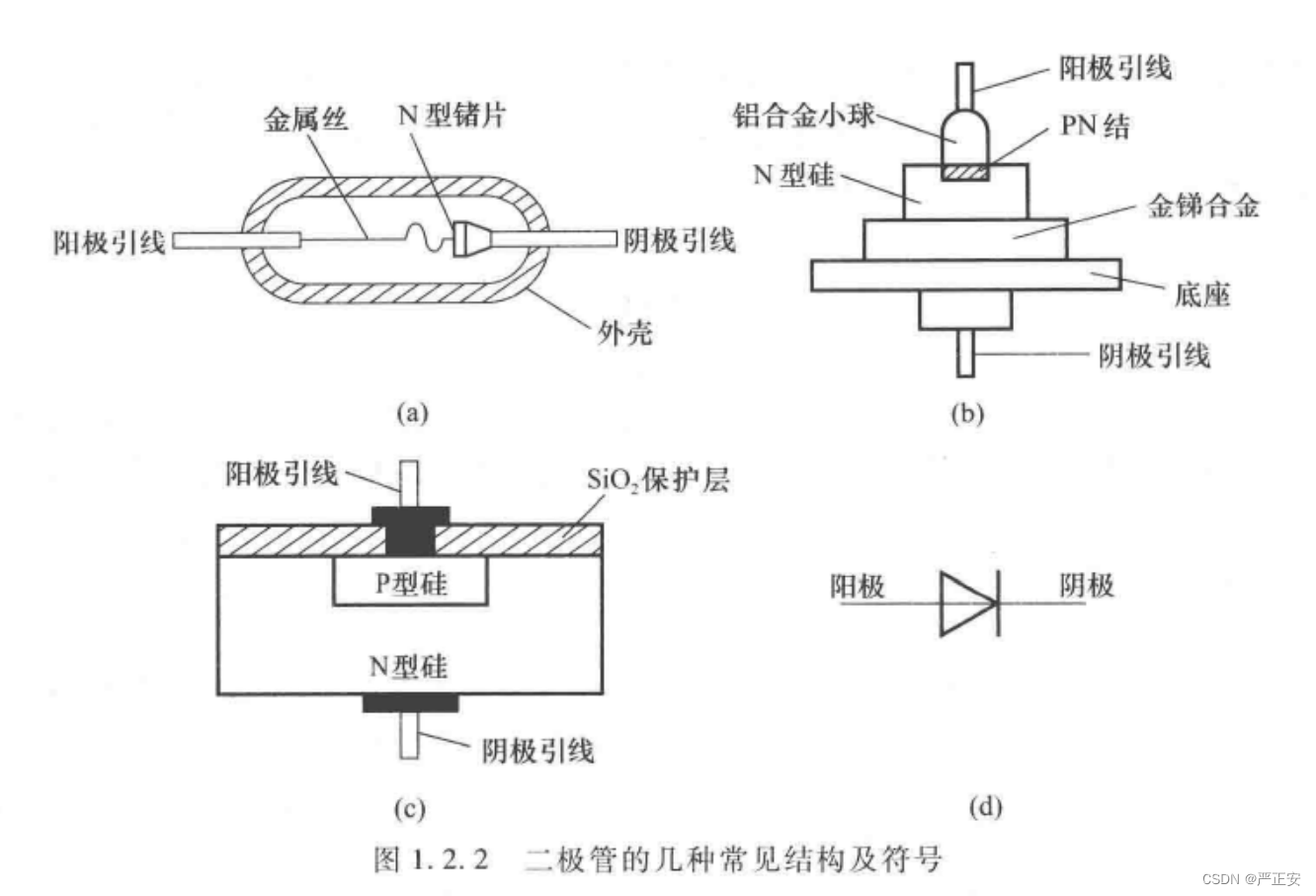

 （c）的基材是一个N型的Si，然后先渗透一个N型区，上面开一个小窗口，敷上B，然后再变成一个P型区

1.2.2 伏安特性

（一）伏安特性

        1.体电阻的存在，电流比PN结小

        2.反向电流大一些

（二）温度对特性的影响

        1.当温度身高的时候，正向特性向左移，反向特性向下移，在室温左右的情况下，每升高一摄氏度，正向压降减少2.25 mv，每升高10摄氏度，反向电流增加一倍，二极管可以实现整流功能，二极管的特征曲线

        我们可以规定电流的路径



1.2.3 二极管的主要参数

（一） 最大的整流电流：

代表着二极管工作时通过的功率电流值

（二）最高反向工作电压

加到一定程度就要反向击穿，它将失去反向截止这个特性，他的反向是截止

（三） 反向饱和电流

如果要求反向截止特性好，那就挑小的

恰如配电脑，需要了解每一个组件的特性

（四）最高工作频率

当频率不断上升，频率小的时候，容抗非常大，但是一旦频率非常大，就可以视为可以导通的容抗，这时候单向导电性被破坏

1.2.4 二极管的等效电路

（一）等效电路

一种档次是，在一定条件下，外特性的关系相同

还有一种模型是根据物理原理，用其他线性元件来替代

第二种的适用性更大，可以认为是实际元件的替代品，现在给大家介绍的是外特性的等效模型

（二）伏安特性折线化

 （a）一旦立马导通，这个模型是理想二极管模型，下面是理想二极管符号

 （b）二极管之所以电流发生了变化，实际上是电压发生了变化，是因为电流在很大范围内变化的时候，电压变化很小，我们可以忽略电压的这一点点变化，对我的大电源来说太小了

 （c）
