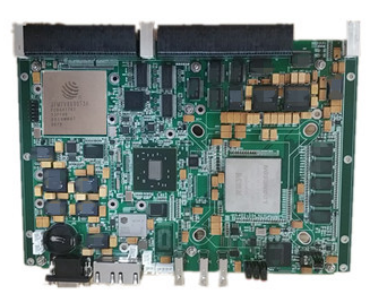

龙芯+复旦微FPGA全国产VPX高速数据采集卡解决方案

CPU

龙芯中科LS3A4000, 主频1.8GHz–2.0GHz @4核，28nm

兼容龙芯中科LS3A5000，主频2.3GHz—2.5GHz @4核

桥片

 Loongson7A1000，为龙芯处理器提供南北桥功能

FPGA

复旦微JFM7VX690T ，兼容Xilinx XC7VX690T

内存

16GB DDR4，ECC

FPGA内存

DDR3，大小为256MB

BootFlash

NorFlash，SPI接口，大小为16MB

DataFlash

板载固态芯片，大小为128GB

以太网

6路1000/100/10Mbps 自适应网口

UART

3路UART串口

USB

6个USB2.0，3路引到VPX连接器，有3路引出到前面板

SATA

2路SATA接口

IIC接口

3路，作为IIC通信

PCIe

3路PCIe，其中1路PCIe x4，2路PCIe x8，最多可分为8个独立通道

显示

1路LVDS接口；1路VGA接口，前面板与VPX后面板复用

SRIO

2路SRIO x8接口

其他接口

1路SPI，多路GPIO

系统电源

DC 12V ，通过VPX连接器供电

操作系统

支持Loongnix、中标麒麟等国产系统

Bootloader

UEFI或PMON

工作环境温度

-20℃ – 55℃/0℃ – 55℃

储存环境温度

-55℃ -- 85℃

工作环境湿度

95%(无凝露)

RBV3400N

整板100%国产化自主可控器件

RBV3400W

整板含进口器件

RBV3500N

整板100%国产化自主可控器件

RBV3500W

整板含进口器件
