【Django】开发日报_13_Day：手机号码管理系统（11）

from django.shortcuts import render
from django.http import JsonResponse

def chart_list(request):
    """数据统计列表"""
    return render(request, 'chart_list.html')


def chart_bar(request):
    """构造柱状图"""
    # 数据可以从数据库中获取
    legend = ['大白', '小黑']
    series_list = [
        {
            "name": '大白',
            "type": 'bar',
            "data": [5, 20, 36, 10, 10, 20]
        },
        {
            "name": '小黑',
            "type": 'bar',
            "data": [3, 10, 16, 20, 15, 90]
        }
    ]
    x_axis = ['1月', '2月', '3月', '4月', '5月', '6月']

    result = {
        "status":True,
        "data":{
            "legend":legend,
            "series_list":series_list,
            "x_axis":x_axis,
        }
    }

    return JsonResponse(result)

chart_list.html

{% extends 'template.html' %}
{% load static %}

{% block content %}
    <div class="container">
        数据统计
        <!--面板1-->
        <div class="panel panel-default">
            <div class="panel-heading">折线图</div>
            <div class="panel-body">
                折线图
            </div>
        </div>

        <div class="row">
            <div class="col-sm-8">
                <!--面板2-->
                <div class="panel panel-default">
                    <div class="panel-heading">柱状图</div>
                    <div class="panel-body">

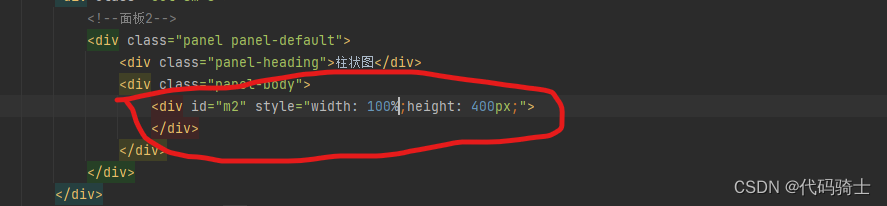

                        <div id="m2" style="width: 100%;height: 400px;">
                        </div>
                    </div>
                </div>
            </div>
            <div class="col-sm-4">
                <!--面板3-->
                <div class="panel panel-default">
                    <div class="panel-heading">饼图</div>
                    <div class="panel-body">
                        饼图
                    </div>
                </div>
            </div>
        </div>
    </div>
{% endblock %}

{% block js %}
    <script src="{% static 'js/echarts.js' %}"></script>
    <script type="text/javascript">
        $(function () {
            initBar();
        })

        /**
         * 初始化柱状图
         */
        function initBar() {
            // 基于准备好的dom，初始化echarts实例
            var myChart = echarts.init(document.getElementById('m2'));

            // 指定图表的配置项和数据
            var option = {

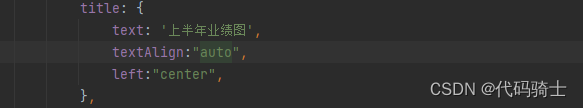

                title: {
                    text: '上半年业绩图',
                    textAlign: "auto",
                    left: "center",
                },
                tooltip: {},
                legend: {
                    data: [],//后台获取
                    bottom: 0,
                },
                xAxis: {
                    data: []//后台获取
                },
                yAxis: {},
                series: []//后台获取
            };

            //使用Ajax向后台获取请求
            $.ajax({
                url: "/chart/bar/",
                type: "get",
                dataType: "JSON",
                success: function (res) {
                    //将后台返回的数据更新到option中（legend，xAxis，series）
                    if (res.status) {
                        //将后台数据更新到option中
                        option.legend.data = res.data.legend;
                        option.xAxis.data = res.data.x_axis;
                        option.series = res.data.series_list;
                        // 使用刚指定的配置项和数据显示图表。
                        myChart.setOption(option);
                    } else {

                    }

                }
            })
        }

    </script>
{% endblock %}

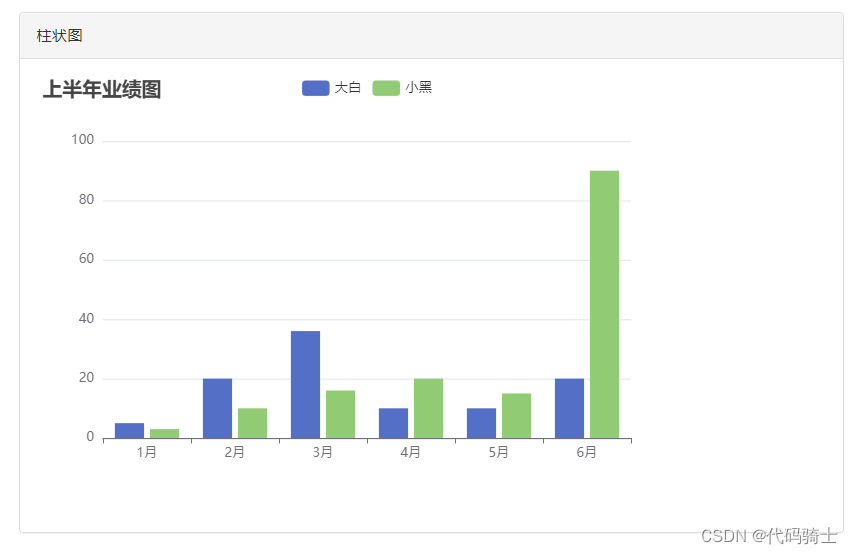

访问页面
在这里插入图片描述

3、数据统计-饼状图

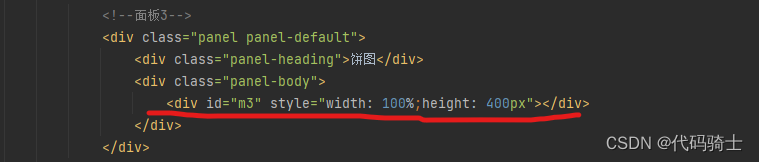

定义图表位置与id
在这里插入图片描述
js函数部分

/**
         * 初始化饼状图
         */
        function initPie() {
            // 基于准备好的dom，初始化echarts实例
            var myChart = echarts.init(document.getElementById('m3'));
            var option = {//必须定义成局部变量不然按全局变量处理
                title: {
                    text: '部门预算占比',
                    subtext: '代码骑士未来游戏公司',
                    left: 'center'
                },
                tooltip: {
                    trigger: 'item'
                },
                legend: {
                    //orient: 'vertical',
                    //left: 'left',
                    bottom: 0
                },
                series: [
                    {
                        name: '预算',
                        type: 'pie',
                        radius: ['40%', '70%'],
                        avoidLabelOverlap: false,
                        itemStyle: {
                            borderRadius: 10,
                            borderColor: '#fff',
                            borderWidth: 2
                        },
                        label: {
                            show: false,
                            position: 'center'
                        },
                        emphasis: {
                            label: {
                                show: true,
                                fontSize: '40',
                                fontWeight: 'bold'
                            }
                        },
                        labelLine: {
                            show: false
                        },
                        data: [],
                    }
                ]
            };
            //使用Ajax向后台获取请求
            $.ajax({
                url: "/chart/pie/",
                type: "get",
                dataType: "JSON",
                success: function (res) {
                    //将后台返回的数据更新到option中（legend，xAxis，series）
                    if (res.status) {
                        //将后台数据更新到option中
                        option.series[0].data = res.data
                        // 使用刚指定的配置项和数据显示图表。
                        myChart.setOption(option);
                    } else {

                    }
                }
            })
            myChart.setOption(option);
        }

后台
urls.py

    # ------------------数据统计---------------------------------------------------
    path('chart/list/', chart.chart_list),
    path('chart/bar/', chart.chart_bar),
    path('chart/pie/', chart.chart_pie),

chart.py

def chart_pie(request):
    """构造饼状图"""
    db_data_list = [
        {"value": 1048, "name": '技术部'},
        {"value": 735, "name": '运营部'},
        {"value": 580, "name": '新媒体'},
    ]

    result = {
        "status":True,
        "data":db_data_list,
    }
    return JsonResponse(result)
'运行

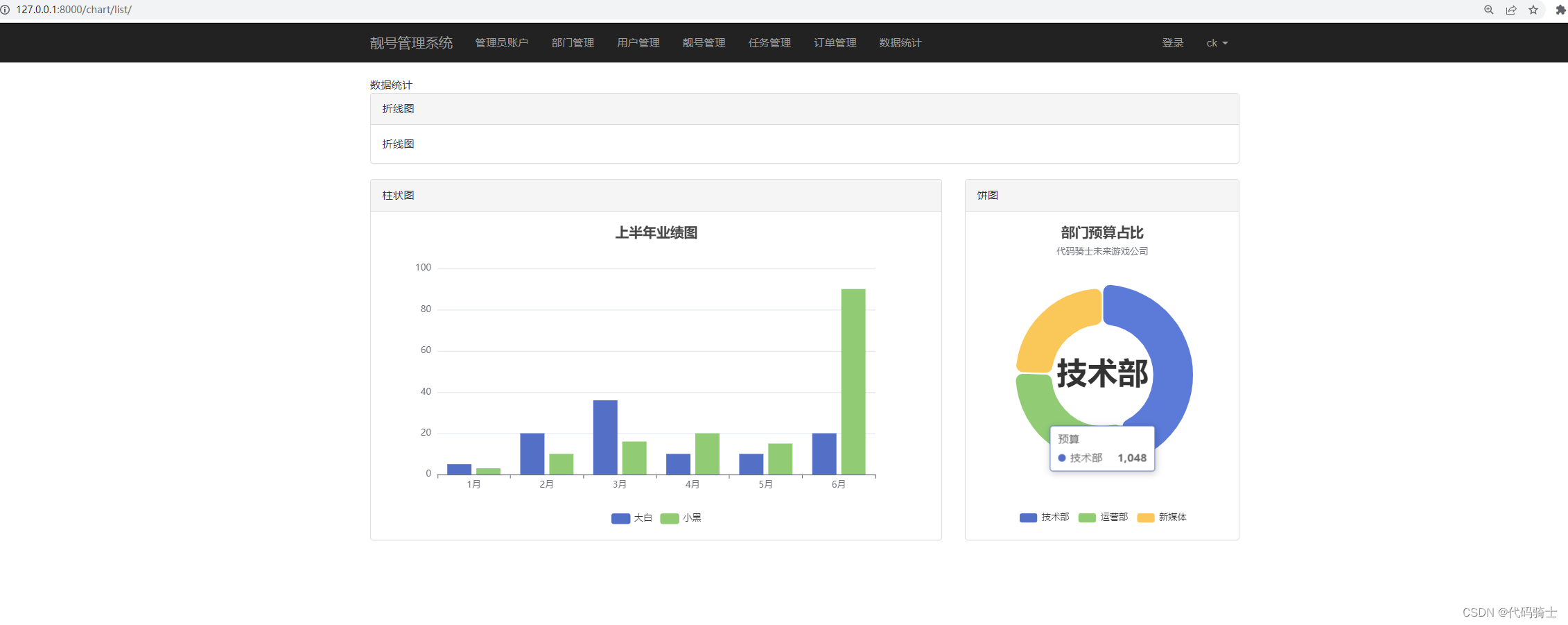

前端页面
在这里插入图片描述

4、数据统计-折线图

前端
chart_list.html

/**
         * 初始化折线图
         */
        function initLine() {
            // 基于准备好的dom，初始化echarts实例
            var myChart = echarts.init(document.getElementById('m1'));

            var option = {
                title: {
                    text: '分公司业绩图',
                    left: "center",
                },
                tooltip: {
                    trigger: 'axis'
                },
                legend: {
                    data: [],//后台
                    bottom: 0
                },
                toolbox: {
                    feature: {
                        saveAsImage: {}
                    }
                },
                xAxis: {
                    type: 'category',
                    boundaryGap: false,
                    data: []//后台
                },
                yAxis: {
                    type: 'value'
                },
                series: []//后台
            };

            $.ajax({
                url: "/chart/line/",
                type: "get",
                dataType: "JSON",
                success: function (res) {
                    if (res.status) {
                        option.legend.data = res.legend;
                        option.xAxis.data = res.x_axis;
                        option.series = res.series_list;
                        myChart.setOption(option);
                    } else {

                    }
                }
            })
        }

后端
urls.py

    # ------------------数据统计---------------------------------------------------
    path('chart/list/', chart.chart_list),
    path('chart/bar/', chart.chart_bar),
    path('chart/pie/', chart.chart_pie),
    path('chart/line/', chart.chart_line),

chart.py


def chart_line(request):
    """构造折线图1"""
    legend = ['上海', '北京']
    x_axis = ['1月', '2月', '3月', '4月', '5月', '6月', '7月']
    series_list = [
        {
            "name": '上海',
            "type": 'line',
            "stack": 'Total',
            "data": [120, 132, 101, 134, 90, 230, 210]
        },
        {
            "name": '北京',
            "type": 'line',
            "stack": 'Total',
            "data": [220, 182, 191, 234, 290, 330, 310]
        },
    ]
    result = {
        "status": True,
        "legend":legend,
        "x_axis": x_axis,
        "series_list": series_list,
    }
    return JsonResponse(result)

'运行

访问网页
在这里插入图片描述

5、HighCharts示例

与Echarts功能相似，但有部分功能不同。
highcharts官网
在这里插入图片描述
 下载
这里直接使用CDN

<script src="http://cdn.highcharts.com.cn/highcharts/highcharts.js"></script>

urls,py

    path('chart/highcharts/', chart.highcharts),

chart.py

def highcharts(request):
    """highcharts示例"""
    return render(request,'highcharts.html')
'运行

highcharts.html

{% extends 'template.html' %}
{% load static %}

{% block content %}
    <div class="container">
        <div id="m1" style="width: 600px;height:400px;"></div>
    </div>
{% endblock %}

{% block js %}
    <div class="container">
        <script src="http://cdn.highcharts.com.cn/highcharts/highcharts.js"></script>
        <script>
            // 图表配置
            var options = {
                chart: {
                    type: 'bar'                          //指定图表的类型，默认是折线图（line）
                },
                title: {
                    text: '我的第一个图表'                 // 标题
                },
                xAxis: {
                    categories: ['苹果', '香蕉', '橙子']   // x 轴分类
                },
                yAxis: {
                    title: {
                        text: '吃水果个数'                // y 轴标题
                    }
                },
                series: [{                              // 数据列
                    name: '小明',                        // 数据列名
                    data: [1, 0, 4]                     // 数据
                }, {
                    name: '小红',
                    data: [5, 7, 3]
                }]
            };
            // 图表初始化函数
            var chart = Highcharts.chart('m1', options);
        </script>
    </div>
{% endblock %}

访问页面
在这里插入图片描述
其他配置与Echarts相同。
