基于Unity默认烘焙系统产出Ambient Occlusion, Sky Occlusion等数据

背景

光源信息

方向光

点光源

面光源

自发光物体

即设置gi flag为BakeEmissive的物体。

其中，方向光只用于产生 shadowmask，其余光源用于生成 lightmap。

其余光源中又根据tag来进行区分：

1. tag == untagged，只在夜晚亮

2. tag == static light，白天夜晚都亮。


压缩格式和贴图大小

在实际项目中使用时，每个场景生成4套光照图，每套包括 1张 Lightmap，1张 Shadowmask。

通道信息

Lightmap通道：

RGB：除方向光以外的其他光源的光照信息

Shadowmask通道：

R: Shadowmask

G: Static Light Area

B: Ambient Occlusion

A: Skylight Occlusion

烘焙过程

使用 Unity内置烘焙系统，不是Bakery，即在这个页面设置参数。

调用的方法：

烘焙结束后的回调方法：

通用设置

1. 关闭低模物体（不管是否勾选Contribute GI选项）

2. 勾选 Stitch Seams

3. 开启双面GI

4. 设置Bounces = 2

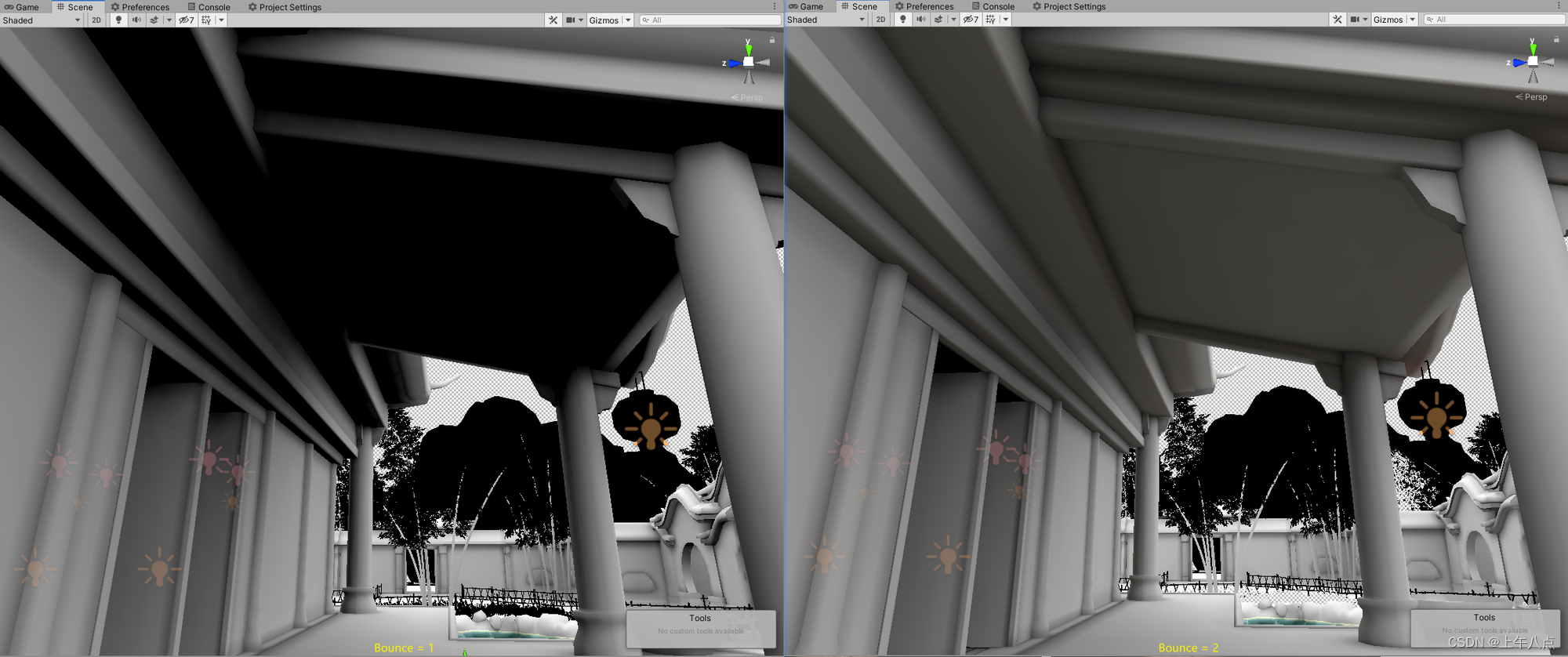

Bounces = 2 相比 Bounces = 1 烘焙质量得到明显提升，同时Bounces = 2的烘焙耗时更长，可以设置更高数值的Bounces来取得更好的烘焙效果，但是Bounces = 2 是性价比较高的选择。

5. 树叶物体的LightmapScale设置为0，节省Lightmap像素。且只在烘焙Shadowmask时打开，其余烘焙阶段关闭，避免影响烘焙结果。

开始烘焙

总体思路

1. 设置参数
2. 烘焙场景
3. 把烘焙结果保存到特定路径，以备后用
4. 重复1至3步骤多次，使用不同的设置和参数，烘焙不同的信息(Shadowmask，AO等)
5. 合并所有烘焙的结果

Ambient Occlusion

• 关闭所有光源
• 设置环境光为三色模式，且三色都是白色
• 关闭树叶
• 设置所有物体的CastShadow=Off
• 开启烘焙AO选项

烘焙结束后把Lightmap copy一份存放到单独路径下。

Static Light Area

• 关闭所有光，只打开Static Light
• 设置环境光为三色模式，且三色都为黑色
• 设置所有物体的CastShadow=Off


Shadowmask

• 关闭所有光，只打开方向光
• 设置环境光为三色模式，且三色都为黑色
• 打开树叶物体
• 设置所有物体的CastShadow=On


Skylight Occlusion

• 关闭所有光
• 设置环境光为三色模式，且三色都为白色
• 设置所有物体的CastShadow=On


Lightmap

• 打开所有光源，关闭方向光
• 设置环境光为三色模式，且设置三色都为黑色
• 设置所有物体的CastShadow=On


此为止，所有GI分量都烘焙完成，存放目录下目前了这些图：

最终处理

• 把后缀为 _shadowmask，_staticlightarea，_ao，_so 的四张图合并到一张图中，合并后保存为png格式图片，作为新的shadowmask图。
• 把 _light 后缀的图作为新的lightmap图。
• 更新场景关联的LightmapData
• 更新LightingData.asset

注意事项

Lightmap Quality 设置为 High Quality

修改Lightmap压缩格式

• Android： ASTC HDR NxN

• iOS：RGB9e5
  内存会变大，1024大小的图用ASTC HDR 8x8 方式压缩大小是 341kb, 用 RGB9e5方式是5.3mb


色阶

烘焙结果从 exr 格式图（Lightmap） blit 到 png格式图，颜色的表达范围和精度都下降导致。

对比

点光强度较大时，使用 ASTC 压缩格式会有偏色现象，ASTC HDR 不会偏色。

常见问题

1. UV1 有重叠


原始UV1有重叠，黄框部分为重叠区域

修改后的UV1，没有重叠区域。

2. 没开doubleSidedGI

最终效果
